Tento návod slúži pre výmenu konzoly konektora Lightning na iPhone X.

Náhradné diely pre mobilný telefón iPhone X nájdete v našom eshope. V prípade, že máte záujem o servis iPhone X, navštívte niektorú z našich pobočiek, kde vám opravu zabezpečíme na počkanie.

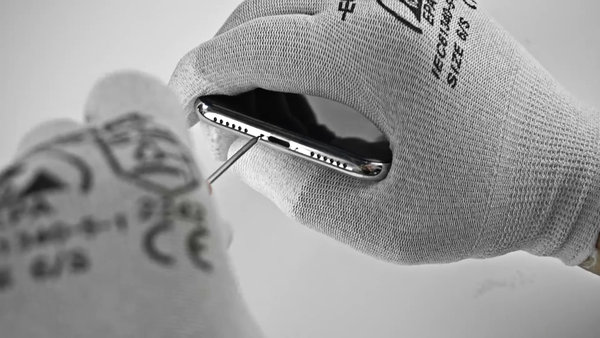

Krok 1Demontáž Pentalobe skrutiek

 Pred začatím vybite iPhone pod 25 %. Ak by ste porušili nabitú batériu, hrozí riziko požiaru čí výbuchu.

Vypnite váš iPhone.

   Otvorením iPhone X narušíte vodeodelnú ochranu pod displejom. Ak ju nenahradíte, vaše zariadenie bude fungovať, ale už nebude vodeodolné.

Odskrutkujte dve 6,9 mm pentalobe skrutky na spodku vášho iPhone.

Nahriatie umožní uvoľniť vrstvu lepidla, ktorou je displej prilepený, čo umožní otvárať ho ľahšie.

Fénom nahrejte spodnú hranu zariadenia cca 60 sekúnd. To uvoľní lepidlo, ktoré sa tam nachádza.

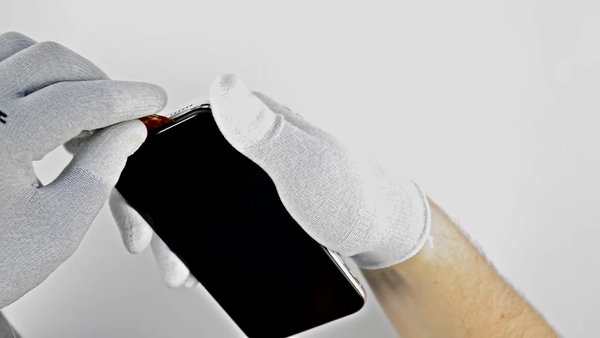

Krok 2Otvorenie zariadenia

Vložte do medzery trsátko.

 Vodotesné lepidlo, ktoré drží displej na mieste, je veľmi silné a vytvorenie tejto medzierky si vyžaduje značnú dávku sily. Ak je to potrebné, pohybom hore-dole displej uvoľnite, aby ste vytvorili dostatočný priestor pre spudger.

Trsátkom sa v medzere presúvajte jemne doľava po spodnej hrane iPhone.

Trsátko jemne nakláňajte, aby ste medzeru postupne zväčšovali.

Trsátkom prejdite až na ľavú stranu iPhone, pohybom zdola hore smerom k hornému okraju. Priamo naň zatiaľ neprechádzajte.

Prejdite na pravú stranu zariadenia a podobným pohybom, ako doteraz, displej oddeľujte od krytu.

 Nezasúvajte trsátko príliš hlboko, mohli by ste poškodiť káble displeja na tejto strane zariadenia. Zasuňte ho maximálne na šírku rámčeka displeja.

Prejdite trsátkom na hornú stranu displeja, aby ste uvoľnili posledné lepidlo.

 Ani na tomto mieste nechoďte hlbšie ako po okraj displeja, mohli by ste tak poškodiť vrchné senzory.

 Vrchná strana môže byť náročná na oddelenie. V prípade potreby displej od lepidla oddeľujte jemným pohybom, až kým sa neuvoľní.

Krok 3Odstránenie displejovej časti

Odskrutkujte päť Y000 skrutiek, ktoré držia kryt konektorov základnej dosky:

3x 1,1 mm skrutky

1x 3,1 mm skrutka

1x 3,7 mm skrutka

Počas tohto procesu si zaznamenávajte, kam ktorá skrutka patrí. Ak ich pri reinštalácii zameníte, môžete poškodiť svoje zariadenie.

Kryt z telefónu odstráňte.

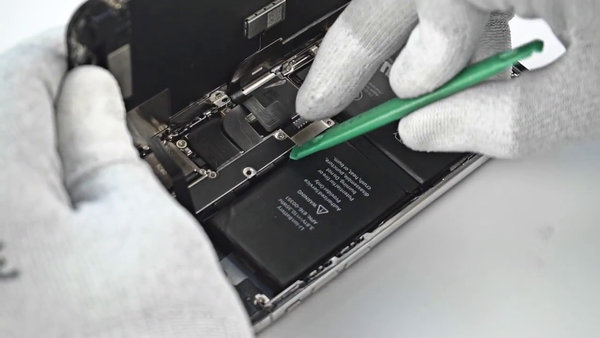

Krok 4Odpojenie konektorov

Zobraziť ďalšie fotky
(+2)

Skryť ďalšie fotky

Špičkou nástroja spudger alebo nechtom odpojte zo základnej dosky konektor batérie

 Pokúste sa nepoškodiť čierny silikón, ktorý obklopuje tento a ďalšie konektory. Tento silikón poskytuje extra ochranu voči vode.

Konektor jemne vyhnite mimo základnú dosku a ďalšie konektory, aby ste zabránili ich kontaktu a prípadnému skratu.

Špičkou spudgera alebo nechtom odpojte konektor : modulu s prednými senzormi, OLED panela a dotykového skla.

Krok 5Oddelenie displejovej časti od zadného krytu

Flex kábel je ľahko prilepený na svojom mieste.

Flex kábel jemne nadvihujte, kým sa lepidlo neodlepí.

Oddeľte displejovú časť od zadného krytu.

Krok 6Vybratie batérie 1.

Batéria iPhone X je na svojom mieste zaistená 4 obojstrannými lepiacimi páskami, jednou na vrchu batérie a tromi na spodku.

Každá páska má čierny koniec prilepený zhora k baterke, takže ich ľahko rozoznáte.

Odlepte koniec prvej pásky, ktorá sa nachádza vľavo dole na baterke.

  Použite oblú pinzetu alebo nechty, aby ste nepoškodili batériu.

To isté spravte aj pre ďalšie konce na spodnej strane batérie.

 Nepoškoďte konektor pre reproduktor pod strednou lepiacou páskou.

Krok 7Vybratie batérie 2.

Zatiahnite za prvú pásku vľavo na spodnom okraji baterky prstami a vyťahujte ho spod baterky smerom ku spodku iPhone.

Ťahajte pomaly a rovnomerne, kým páska nevyjde spod baterky úplne. Ťahajte v maximálne 60° uhle či menej.

  Páska sa zvykne vracať do svojej pôvodnej dĺžky. Ak sa vám vyšmykne, prechyťte si ju a v ťahaní pokračujte.

Proces opakujte pre pásku vpravo na zariadení, strednú pásku si nechajte nakoniec.

Pri vyťahovaní poslednej pásky dávajte pozor, aby ste ju neprilepili na flex kábel.

To isté spravte na úplne poslednej páske na vrchu batérie.

Táto páska leží veľmi blízko hardvéru Apple Face ID. Keď sa tento poškodí, zariadenie už zvládne opraviť iba Apple, preto postupujte opatrne.

Pri vyťahovaní tejto pásky si batériu jemne pridržte na mieste, aby nevyskočila zo zariadenia.

Ak sa vám podarilo odstrániť všetky pásky, preskočte ďalší krok.

Vyberte batériu z telefónu. Pri opätovnej montáži na batériu, nalepte nové obojstranné lepiace pásky.

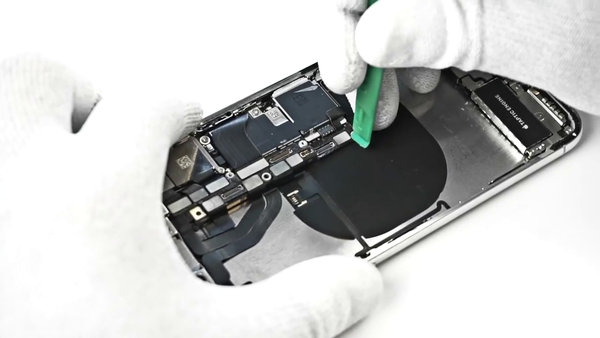

Krok 8Odpojenie flex káblov

Zobraziť ďalšie fotky
(+6)

Skryť ďalšie fotky

Špičkou spudgera alebo nechtom odpojte konektor všetkých flex káblov.

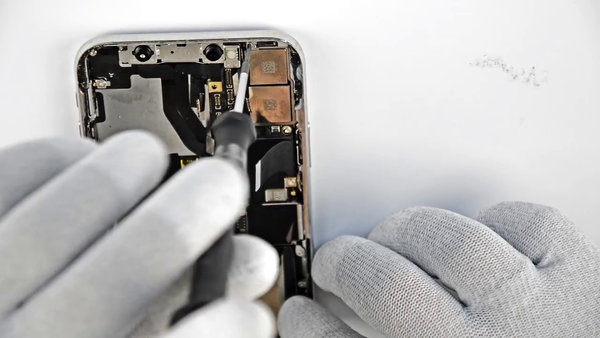

Krok 9Demontáž predného fotoaparátu

Odskrutkujte 2 skrutky, ktoré držia krycí pliešok fotoaparátu a nástrojom spudger odpojte flex kábel.

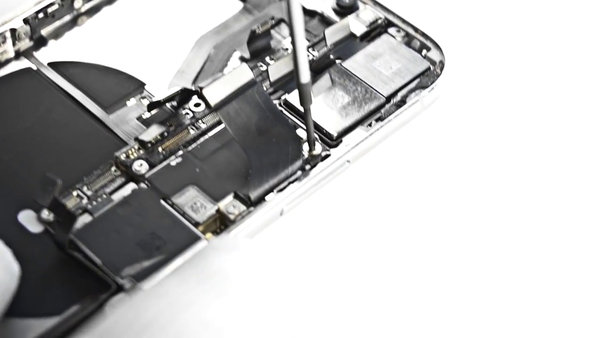

Krok 10Demontáž základnej dosky

Odskrutkujte 3 skrutky PH000, ktoré držia základnú dosku a vyberte ju

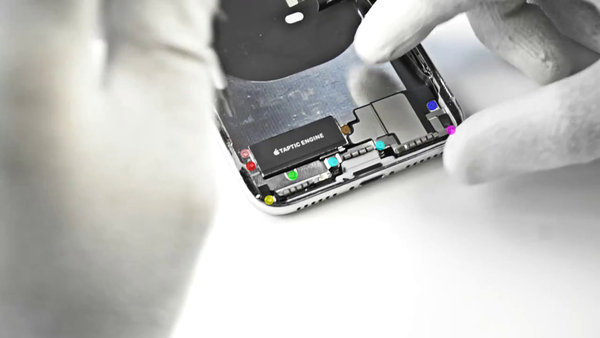

Krok 11Odstránenie krycieho plechu reproduktoru 1

Zobraziť ďalšie fotky
(+8)

Skryť ďalšie fotky

Odskrutkujte 9 skrutiek, ktoré držia nabíjací konektor:

2x Y000 1.9 mm

1x Y000 1.2 mm

1x Y000 1.6 mm

1x Y000 2.1 mm

1x Phillips 2.4 mm

1x Phillips 1.7 mm

1x Phillips 1.5 mm

1x Phillips 2.3 mm

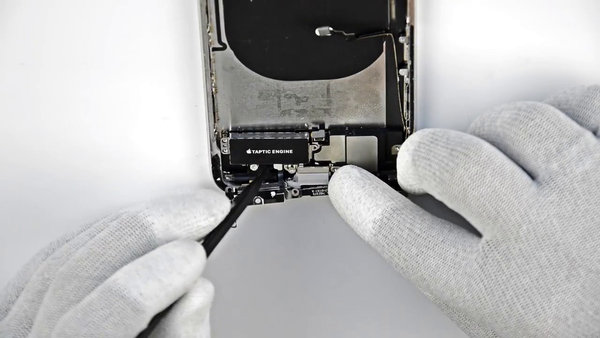

Krok 12Odstránenie krycieho plechu reproduktoru 2

Odpojíme uzemnenie flex káblom od telefónu a krycí plech odoberieme.

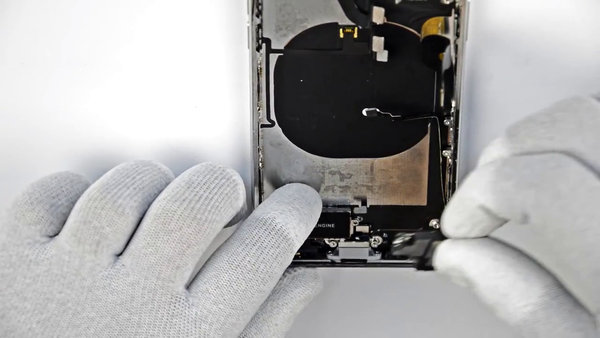

Krok 13Odpojenie Taptic Engine-u a reproduktoru

Odpojíme flex káble Taptic Engine-u a káble reproduktora. Následne ich vyberieme von.

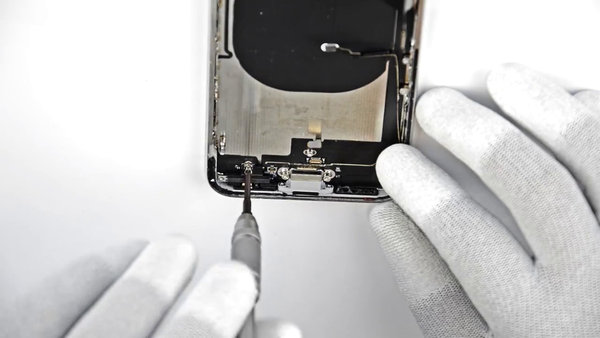

Krok 14Demontáž nabíjacieho konektora 1

Zobraziť ďalšie fotky
(+5)

Skryť ďalšie fotky

Odskrutkujte 9 skrutiek PH000, ktoré držia konektor nabíjania a barometer.

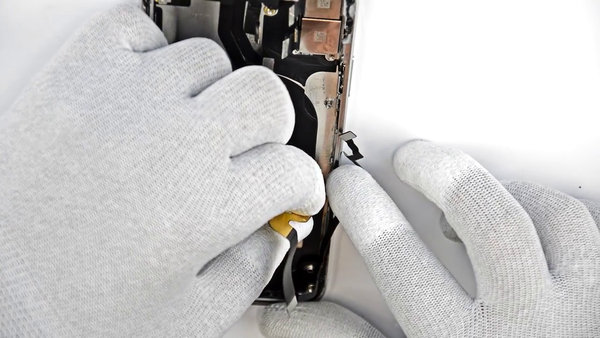

Krok 15Demontáž nabíjacieho konektora 2

Flex kábel nabíjacieho konektora opatrne odlepíme a konektor vyberieme

Pri opätovnej montáži postupujeme podľa tohto návodu, opačným postupom.
