Výmena displeja iPhone XS

Pridané dňa 08.02.2019

Technická náročnosť

stredná

Trvanie postupu

1-2 hodiny

Počet krokov v návode

27

Potrebné náhradné diely:

[[gettrans(spare_part.category[0], 'name', 'value__translations')]]
[[ gettrans(spare_part, 'name') ]]
Stav[[gettrans(state, 'name', 'value__translations')]]
Farba[[gettrans(color, 'name', 'value__translations')]]
Kvalita
Výrobca: nbsp;[[ spare_part.manufacturer.name]] Kód: [[ spare_part.match_code]]
Nie je skladom SKLADOMSKLADOM (externý sklad) NA OBJEDNÁVKU - Doručujeme do 10-16 pracovných dní Na predajniach
[[ format_price(spare_part.price_incl_tax) ]] s DPH [[ format_price(spare_part.price_excl_tax) ]] bez DPH

Náradie na výmenu:

[[ gettrans(tool, 'name') ]]

[[ format_price(tool.price_incl_tax) ]] s DPH

[[ format_price(tool.price_excl_tax) ]] bez DPH

[[ gettrans(tool, 'name') ]]

[[ format_price(tool.price_incl_tax) ]] s DPH

[[ format_price(tool.price_excl_tax) ]] bez DPH

Zobraziť všetky náradia

Výhodné príslušenstvá:

[[ gettrans(tool, 'name') ]]

[[ format_price(tool.price_incl_tax) ]] s DPH

[[ format_price(tool.price_excl_tax) ]] bez DPH

[[ gettrans(tool, 'name') ]]

[[ format_price(tool.price_incl_tax) ]] s DPH

[[ format_price(tool.price_excl_tax) ]] bez DPH

Zobraziť všetky príslušenstvá

Ak máte prasknutý displej, nefunkčný dotyk alebo čiernu obrazovku na zapnutom iPhone XS, ste na správnom mieste. Použite tento návod na výmenu displeja a Váš iPhone XS bude opäť funkčný.



Súprava slúchadla a snímačov slúchadla, pripevnená na zadnej strane displeja, je spárovaná s Vaším iPhone-om od výroby, preto je potrebné ju počas výmeny premiestniť zo starého displeja na nový. Obsahuje flood iluminátor, ktorý je súčasťou biometrickej identifikácie tváre. Ak sa poškodí alebo vymení, funkcia Face ID prestane fungovať, preto počas opravy dbajte nato, aby ste žiaden z týchto komponentov nepoškodili. Pri poškodení dokáže funkciu Face ID obnoviť iba Apple.

Krok 1Pentalobe skrutky

 Pred začatím je potrebné vybiť iPhone pod 25% pretože nabitá Li-ion batéria sa môže vznietiť a/alebo explodovať pri náhodnom prerezaní.

  • vypnite iPhone
  • na dolnom okraji iPhone-u odstráňte dve 6,9mm skrutky

 Otvorením iPhone-u sa poruší jeho vodotesné tesnenie, preto pred začatím tohto kroku majte pripravené náhradné tesnenie. Bez nového tesnenia nebude Váš iPhone vodotesný.

Krok 2Oblepenie displeja

  • ak má Váš iPhone popraskanú obrazovku, prelepte ju páskou, aby ste tak zabránili ďalšiemu poškodeniu alebo ublíženiu na zdraví počas opravy
  • prelepujte displej pásmi hrubej pásky, kým nebude oblepený celý povrch

 Toto udrží črepy pohromade a zabezpečí štrukturálnu celistvosť počas manipulácie s displejom.

 Používajte bezpečnostné okuliare

  • ak Vám rozbité sklo spôsobí ťažkosti pri upevnení prísavky v nasledujúcich krokoch, skúste prilepiť silnú pásku(napr. duct tape) zloženú v strede a miesto prísavky dvihnúť displej pomocou nej

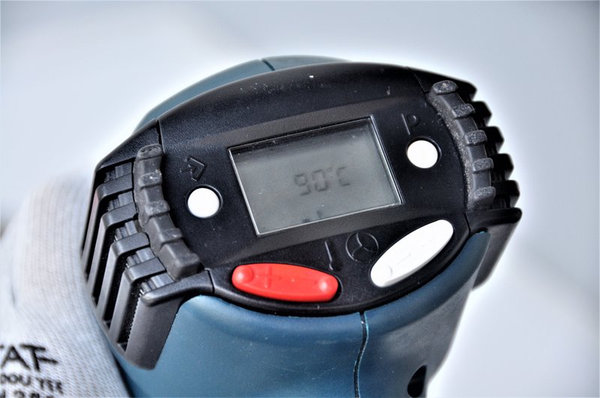

Krok 3Otváranie

 Zahriatie spodnej hrany iPhone-u pomáha zmäkčiť lepidlo chrániace displej a uľahčuje jeho otvorenie.

  • pomocou fénu alebo teplovzdušnej pištole zahrejte spodný okraj iPhone-u

Krok 4Otváranie 2

  • prisajte prísavku na spodný okraj displeja, vyhnite sa zakrivenej časti skla

 Ak je Váš displej veľmi poškodený, a teda ste ho oblepili páskou, tá môže spôsobiť nepriľnutie prísavky. V tom prípade môžete alternatívne použiť silnú pásku(spomenutú v Kroku 2) miesto prísavky.

Krok 5Otváranie 3

  • vytiahnite prísavku pevným, konštantným tlakom, aby ste vytvorili drobnú medzeru medzi predným panelom a zadným rámom
  • do medzery vložte trsátko

 Lepidlo, ktoré drží displej na mieste je veľmi silné, vytvorenie tejto počiatočnej medzery si preto vyžaduje použitie značnej sily. Pri ťažkostiach opäť zahrievajte spodný okraj a opatrne posúvajte obrazovku opakovane hore a dole, aby ste oslabili lepidlo, až kým nevytvoríte medzeru na vloženie trsátka.

Krok 6Otváranie 4

  • posúvajte trsátko okolo ľavého dolného rohu a po ľavom okraji smerom nahor, čím uvoľňujete lepidlo držiace displej

 Nezasúvajte trsátko príliš hlboko, aby ste nepoškodili vnútorné komponenty iPhone-u.

Krok 7Otváranie 5

  • opätovne vložte trsátko do medzery na spodnom okraji zariadenia a pokračujte s oddeľovaním lepidla na pravej strane iPhone-u

 Nezasúvajte trsátko príliš hlboko, aby ste nepoškodili káble displeja pozdĺž tejto strany iPhone-u. Zasúvajte ho maximálne na šírku rámčeka displeja.

Krok 8Otváranie 6

 Horný okraj displeja je okrem lepidla zaistený aj svorkami

  • zasuňte trsátko do horného rohu displeja a jemne ťahajte displej smerom dole k Lightning portu

 Ak použijete veľkú silu, svorky sa zlomia. Pracujte opatrne a trpezlivo.

 Aj na tomto mieste zasúvajte trsátko maximálne na šírku rámčeka displeja, aby ste nepoškodili senzory predného panela.

  • vložte trsátko do opačného rohu a uvoľnite posledné zvyšky lepidla

Krok 9Otváranie 7

  • odstráňte prísavku

Krok 10Otváranie 8

  • otvorte iPhone otočením displeja z ľavej strany, akoby ste otáčali zadnú stranu knihy

 Nepokúšajte sa displej oddeliť úplne, pretože je stále pripevnený k základnej doske pomocou krehkých káblov.

  • naklonený displej niečím podoprite, aby ste ho udržali opretý počas opravy

 počas opätovnej montáže umiestnite displej do polohy, zarovnajte svorky pozdĺž horného okraja a predtým ako zacvaknete celý displej, opatrne zatlačte jeho horný okraj. Ak sa Vám ho nepodarí ľahko zacvaknúť, skontrolujte stav svoriek po obvode displeja a uistite sa, či nie sú ohnuté

Krok 11Displejová časť

  • Odstráňte päť skrutiek – 3x 1,0mm Y000, 1x 1,3mm Y0001x 3,7mm Phillips, ktoré upevňujú krycí pliešok konektora základnej dosky

 počas tohto kroku si zaznamenajte, kam ktorá skrutka patrí. Ak skrutky počas opätovnej montáže zameníte, môžete si poškodiť Váš iPhone

Krok 12Displejová časť 2

  • odstráňte krycí pliešok

 Krycí pliešok môže byť trochu prilepený. Aby ste ho oddelili, dvihnite ho jemne, ale pevne.

 pri reinštalácii v tomto kroku zapnite a otestujte všetky funkcie Vášho zariadenia predtým, ako utesníte displej na mieste. Pred pokračovaním v montáži nezabudnite iPhone opätovne vypnúť.

Krok 13Displejová časť 3

  • pomocou špičky spudgera vypáčte konektor batérie smerom hore

 Snažte sa nepoškodiť čierne silikónové tesnenie obklopujúce tento alebo iné spoje so základnou doskou. Tieto tesnenia totiž poskytujú dodatočnú ochranu proti vniknutiu prachu a vody.

  • kábel jemne odkloňte od základnej dosky, aby ste zabránili náhodnému kontaktu so zásuvkou a nespôsobili tak skrat počas opravy

Krok 14Displejová časť 4

  • špičkou spudgera vypáčte a odpojte konektor senzorov predného panela

Krok 15Displejová časť 5

  • špičkou spudgera odpojte konektor kábla OLED panela

 pri opätovnom zapájaní konektorov, ako je tento, ich opatrne zarovnajte a zatlačte na jednej strane, kým nezacvakne na miesto a potom na druhej strane. Nikdy ich nezatláčajte v strede. Ak konektor nie je vyrovnaný, kolíky sa môžu ohnúť a spôsobiť tak trvalé poškodenie

Krok 16Displejová časť 6

  • pomocou spudgera vypáčte konektor kábla digitizéra

 umiestnenie tohto konektora zapríčiňuje jeho zložité opätovné pripojenie. Opatrne ho zarovnajte a jemne zatlačte na miesto špičkami prstov – najskôr jednu, potom druhú stranu. Mali by ste cítiť, keď zacvakne na miesto

 ak po dokončení opravy akákoľvek časť displeja nereaguje na dotyk, odpojte batériu a znovu pripojte tento konektor. Uistite sa, že úplne zacvakol na svoje miesto a v jeho zásuvke nie je prach ani iná prekážka

Krok 17Displejová časť 7

 Flex kábel senzorov predného panelu je trochu prilepený.

  • opatrne vyťahujte kábel, kým sa lepidlo neoddelí

Krok 18Displejová časť 8

  • odstráňte displejovú časť

 ak pri opätovnej montáži chcete vymeniť vodotesné tesnenie okolo okrajov displeja, vymeňte ho v tomto kroku

Krok 19Slúchadlo a zostava predných snímačov

  • odlúpnite a odstráňte pásku, ktorá prekrýva skrutku v pravom dolnom rohu zostavy reproduktora

Krok 20Slúchadlo a zostava predných snímačov 2

  • odstráňte tri Y000 skrutky – 1x 1,3mm, 1x 1,4mm1x 1,9mm, ktoré držia zostavu reproduktorov/senzorov

Krok 21Slúchadlo a zostava predných snímačov 3

 Slúchadlo je trochu prilepené na mieste.

  • Plochú stranu spudgera jemne vložte pod horný okraj zostavy reproduktora a preklopte ju – smerom nadol od horného okraja displeja

 Reproduktor je stále pripojený veľmi tenkým flex káblom, preto dávajte pozor, aby ste tento kábel nepoškodili.

Krok 22Slúchadlo a zostava predných snímačov 4

  • fénom alebo teplovzdušnou pištoľou nahrejte horný okraj displeja, aby ste oslabili lepidlo, ktoré zaisťuje snímače

Krok 23Slúchadlo a zostava predných snímačov 5

  • opatrne vsuňte trsátko popod flex kábel pod mikrofónom
  • jemne otočte spudgerom a oddeľte tak mikrofón, pričom dajte pozor, aby ste nepoškodili flex kábel
  • ak je to potrebné, použite na dokončenie oddelenia mikrofónu špičku spudgera. V prípade, že je mikrofón stále ťažké oddeliť, opäť ho zahrejte

Krok 24Slúchadlo a zostava predných snímačov 6

  • pracujte zľava doprava, posuňte trsátko popod flex kábel a pod proximity senzor a modul flood iluminátora
  • jemným otočením a dvihnutím oddeľte modul

 Pre lepší prístup je lepšie dvihnúť a držať reproduktor trošku bokom, ale dajte pozor, aby ste počas práce nevytiahli tenký flex kábel.

Krok 25Slúchadlo a zostava predných snímačov 7

  • pomocou pinzety jemne pootočte snímačom osvetlenia a nadvihnite ho

 Ak sa snímač po niekoľkých sekundách neuvoľní, zahrejte ho a skúste znova.

 Senzor je stále pripojený pomocou veľmi tenkého flex kábla, preto dajte pozor, aby ste ho nepoškodili.

Krok 26Slúchadlo a zostava predných snímačov 8

  • ak ste úspešne odstránili celý snímač osvetlenia, ako je znázornené na prvej snímke, pokračujte ďalším krokom nižšie
  • ak sa biela difúzna lišta oddelí a zostane vsadená do displeja, ako je znázornené na druhej fotografii, musíte ju opatrne vypáčiť pomocou kovového nástroja na otváranie. Opätovné nahriatie môže tento krok uľahčiť

 pri opätovnej montáži nainštalujte najskôr difúzor do displeja a uistite sa, že je správne(predná strana je zobrazená na prvej fotografii, zadná strana na tretej)

 priložte snímač osvetlenia na hornú časť difúzora a pridržte ho, kým zaskrutkujete skrutky upevňujúce zostavu slúchadla/snímača. Po utiahnutí skrutiek ostane snímač na mieste a funguje

Krok 27Slúchadlo a zostava predných snímačov 9

  • odstráňte zostavu reproduktora a predných snímačov

 pri opätovnej montáži skontrolujte polohu čierneho plastového modulu, ktorý obsahuje proximity senzor a flood iluminátor. Modul umiestnite tak, aby sa tieto dva komponenty nedostali do styku s tesniacim lepidlom



Pri reinštalácii postupujte podľa tohto návodu v opačnom poradí.
