Tento návod vám pomôže vymeniť rozbitý alebo nefunkčný displej iPhone X.

Vrchný modul zariadenia, ktorý obsahuje slúchadlo a senzory, je napevno spárovaný s vašim iPhone X z výroby. Preto ho treba premiestniť na váš nový LCD komplet, inak iPhone nebude fungovať. V prípade poškodenia modulu môže zariadenie opraviť iba Apple.

Otvorením iPhone X môžete narušiť vodeodelnú ochranu pod displejom. Ak ju nenahradíte, vaše zariadenie bude fungovať, ale už nebude vodeodolné.

Náhradné diely pre iPhone X nájdete v ponuke na našom eshope. V prípade že máte záujem o servis iPhone X navštívte niektorú z našich pobočiek a opravu vám zabezpečíme na počkanie.

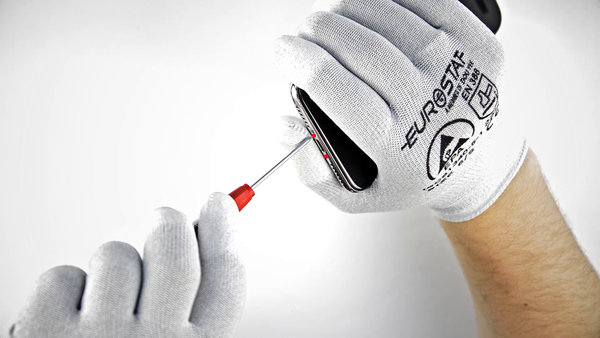

Krok 1Otvorenie zariadenia 1.

Vložte do medzery trsátko.

 Vodotesné lepidlo, ktoré drží displej na mieste, je veľmi silné a vytvorenie tejto medzierky si vyžaduje značnú dávku sily. Ak je to potrebné, pohybom hore-dole displej uvoľnite, aby ste vytvorili dostatočný priestor pre spudger.

Trsátkom sa v medzere presúvajte jemne doľava po spodnej hrane iPhone.

Trsátko jemne nakláňajte, aby ste medzeru postupne zväčšovali.

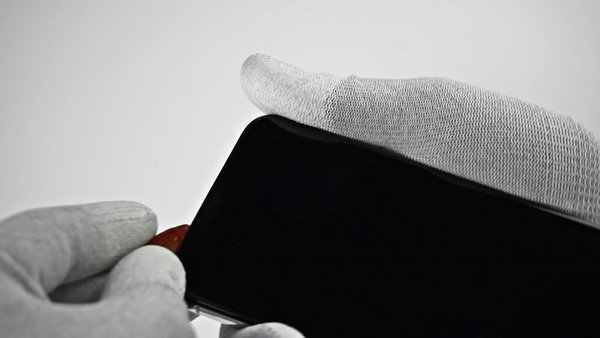

Krok 2Otvorenie zariadenia 2.

  Ak je váš displej vážne poškodený a popraskaný, pred opravou ho prelepte priehľadnou lepiacou páskou.

Vložte do medzery trsátko.

 Vodotesné lepidlo, ktoré drží displej na mieste, je veľmi silné a vytvorenie tejto medzierky si vyžaduje značnú dávku sily. Ak je to potrebné, pohybom hore-dole displej uvoľnite, aby ste vytvorili dostatočný priestor pre spudger.

Trsátkom sa v medzere presúvajte jemne doľava po spodnej hrane iPhone.

Trsátko jemne nakláňajte, aby ste medzeru postupne zväčšovali.

Trsátkom prejdite až na ľavú stranu iPhone, pohybom zdola hore smerom k hornému okraju. Priamo naň zatiaľ neprechádajte.

Prejdite na pravú stranu zariadenia a podobným pohybom ako doteraz displej oddeľujte od krytu.

 Nezasúvajte trsátko príliš hlboko, mohli by ste poškodiť káble displeja na tejto strane zariadenia. Zasuňte ho maximálne na šírku rámčeka displeja.

Prejdite trsátkom na hornú stranu displeja, aby ste uvoľnili posledné lepidlo.

 Ani na tomto mieste nechoďte hlbšie ako po okraj displeja, mohli by ste tak poškodiť vrchné senzory.

 Vrchná strana môže byť náročná na oddelenie. V prípade potreby displej od lepidla oddeľujte jemným pohybom, až kým sa neuvoľní.

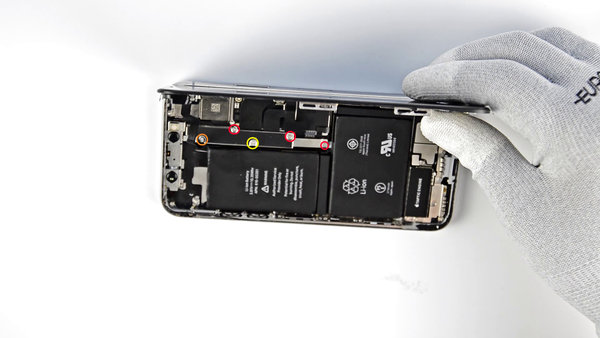

Krok 3Otvorenie zariadenia a odpojenie konektora batérie

iPhone otvorte vyklonením displeja doprava, podobne ako otvárate knihu.

Ešte neskúšajte úplne oddeliť displejovú časť, displej je stále prepojený krehkými káblami.

Odskrutkujte štyri Y000 skrutky, ktoré držia spodný kryt konektorov:

(červená) Tri 1,2 mm skrutky

(oranžová) 2,4 mm skrutka

 Uistite sa, že aj pri spätnom skladaní použijete správne skrutky na správnych miestach. Jedine tak zabránite poškodeniu zariadenia.

Odstráňte kryt spodných konektorov.

Špičkou nástroja spudger alebo nechtom odpojte zo základnej dosky konektor batérie.

 Pokúste sa nepoškodiť čierny silikón, ktorý obklopuje tento a ďalšie konektory. Tento silikón poskytuje extra ochranu voči vode.

Konektor jemne vyhnite mimo základnú dosku a ďalšie konektory, aby ste zabránili ich kontaktu a prípadnému skratu.

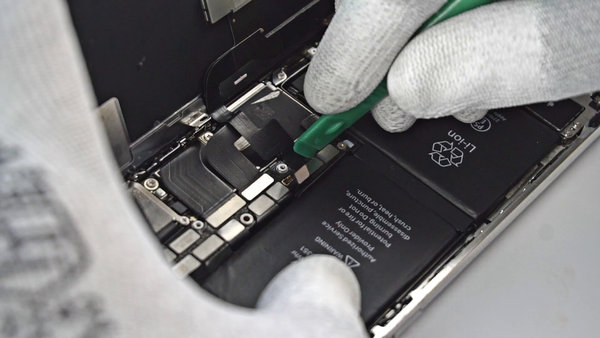

Krok 4Odpojenie konektora modulu s prednými senzormi

Špičkou spudgera alebo nechtom odpojte konektor modulu s prednými senzormi.

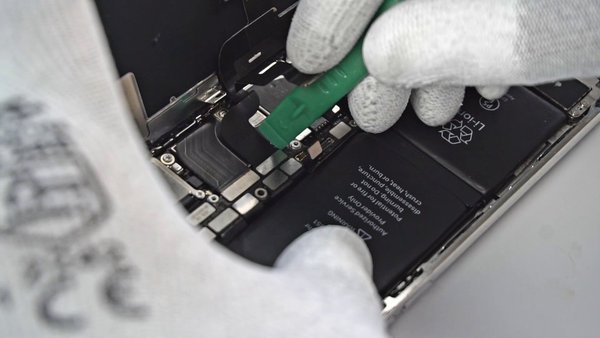

Krok 5Odpojenie konektora OLED panela

Špičkou spudgera alebo nechtom odpojte konektor OLED panela.

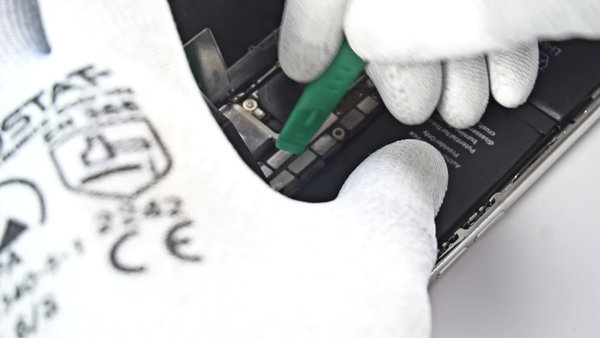

Krok 6Odpojenie konektora dotykového skla

Špičkou spudgera alebo nechtom odpojte konektor dotykového skla.

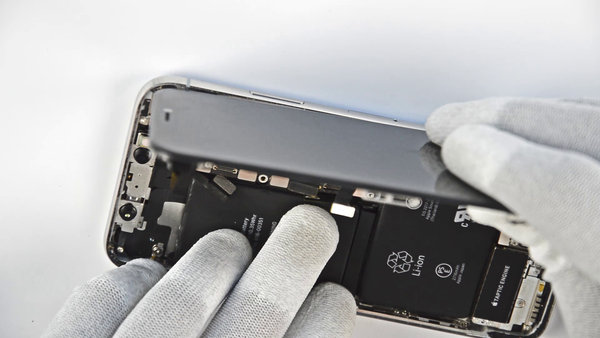

Krok 7Oddelenie displejovej časti od zadného krytu

Flex kábel je ľahko prilepený na svojom mieste.

Flex kábel jemne nadvihujte, kým sa lepidlo neodlepí.

Oddeľte displejovú časť od zadného krytu.

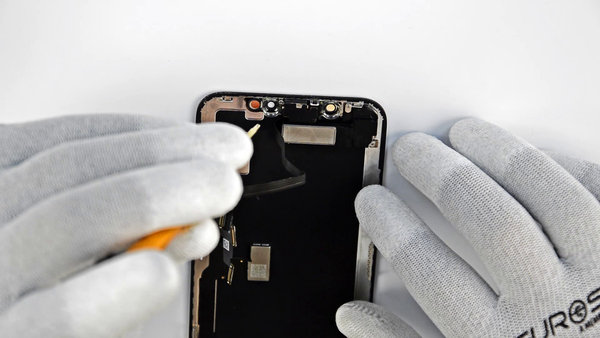

Krok 8Premiestnenie modulu so senzormi a slúchadlom

Odskrutkujte 1,2 mm Y000 skrutku na starom LCD module, ktorá sa nachrádza pri porte infračervenej kamery.

Pod skrutkou, ktorú ste práve odskrutkovali, leží malý kovový uzemňovací klip. Ak sa neodstránil so skrutkou, vyberte ho pinzetou.

 Pri reinštalácii vráťte klip na pôvodné miesto s pôvodnou orientáciou, v ktorej ho pri skrutkovaní pridržiavajte.

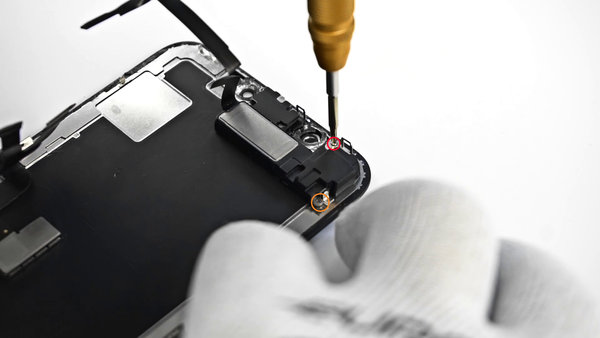

Krok 9Demontáž skrutiek s reproduktorom/senzormi

Odskrutkujte dve Y000 skrutky, ktoré držia modul s reproduktorom/senzormi

(červená) 1,6 mm skrutka

(oranžová) 1,3 mm skrutka

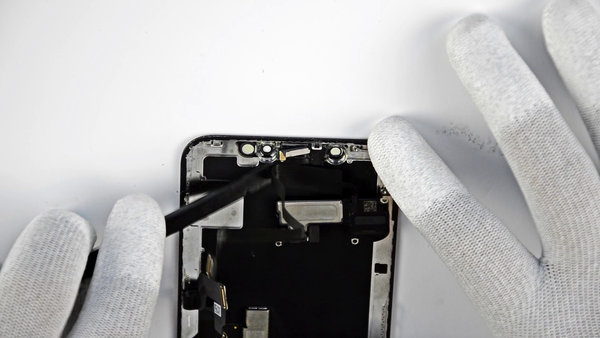

Krok 10Demontáž reproduktora

Slúchadlo je ľahko pripevnené lepidlom.

Spudgerom jemne zájdite pod reproduktor a prevráťte ho po vodorovnej osi – smerom dole od hrany zariadenia.

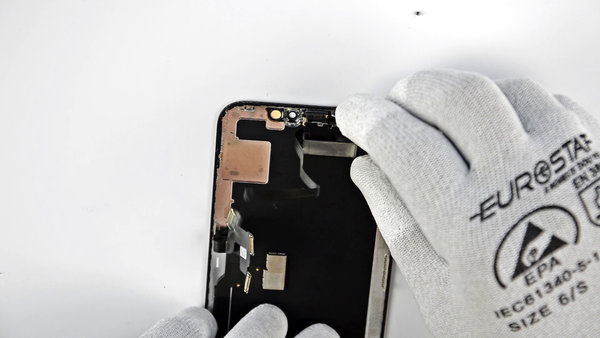

Krok 11Odstránenie slúchadla

Z ľavej strany jemne vložte trsátko pod flex kábel a smerom doprava ním pod ním prechádzajte.

Kývaním odlepujte modul od displeja.

 V tomto procese pomáha, keď slúchadlo držíte mimo zariadenie. Stále ale dávajte pozor na pretrhnutie flex káblov.

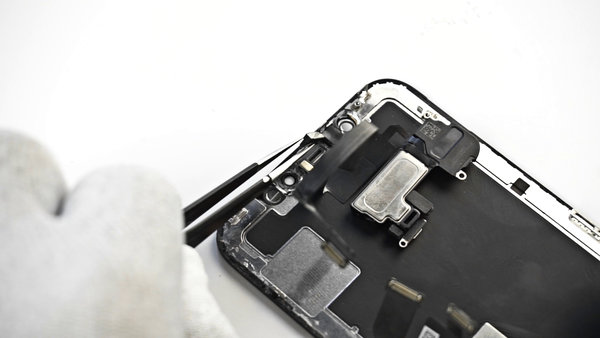

Krok 12Odstránenie senzoru osvetlenia

Pinzetou vykývajte senzor osvetlenia z jeho umiestnenia v displeji.

 Senzor ostáva pripojený veľmi tenkým flex káblom. Pozor na jeho poškodenie.

Krok 13Vybratie modulu so senzormi a slúchadlom zo zariadenia

Vyberte zo zariadenia modul so senzormi a slúchadlom. Pri reinštalácii dávajte pozor, aby boli všetky senzory na svojom mieste. Senzory musia mať nerušený výhľad neprerušený zvyškovým lepidlom. Pri inštalácii nového displejového modulu postupujte podľa tohto návodu v opačnom poradí.
