Výmena batérie Samsung Galaxy A21

Added on 01.08.2021

Technická náročnosť

Stredne náročné

Trvanie postupu

60 minút

Počet krokov v návode

17

Návod na výmenu batérie v zariadení Samsung Galaxy A21.

Otvorením zariadenia sa poruší jeho vodotesné tesnenie. Ak ho nevymeníte, telefón bude fungovať, ale nebude vodotesný.

Predtým ako začnete s demontážou, vybite batériu v zariadení pod 25%. Ak je Vaša batéria nafúknutá, postupujte veľmi opatrne a nezahrievajte zariadenie. Ak si nie ste istí, ako postupovať, vezmite zariadenie odborníkom.

Pri opätovnej montáži budete potrebovať lepidlo na pripevnenie batérie a zadného krytu.

Opravu realizujte na čistom a dobre osvetlenom mieste.

Po dokončení opravy si kalibrujte svoju novú batériu, aby ste docielili optimálny výkon. Nabite ju na 100% a pokračujte v nabíjaní ešte aspoň 2 hodiny. Potom telefón používajte, kým sa nevypne z dôvodu vybitej batérie a následne nabite bez prerušenia na 100%.

Step 1
Demontáž slotu SIM karty

  • Pomocou sponky vysuňte slot SIM karty.

Pri opätovnom vkladaní slotu SIM karty dbajte na správnu orientáciu.

Step 2

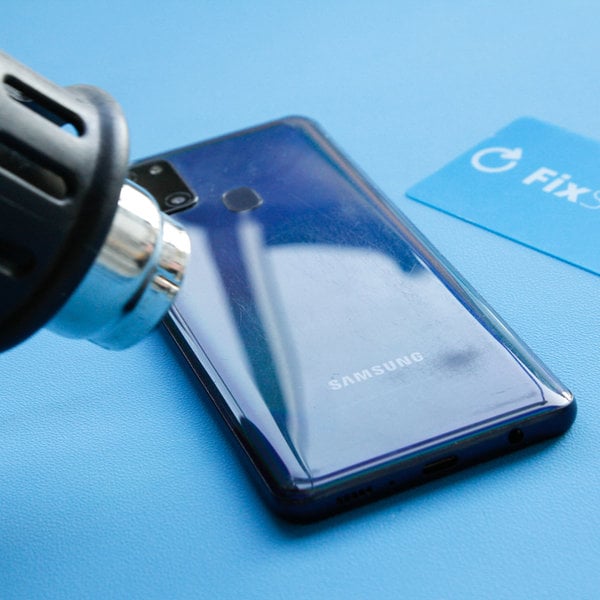

Otváranie 1

Otváranie 1

Zahriatie spodnej hrany smartphonu pomáha zmäkčiť lepidlo chrániace displej a uľahčuje jeho otvorenie.

  • Pomocou fénu alebo teplovzdušnej pištole zahrejte spodný okraj smartphonu cca 3 minúty, aby teplota dosiahla cca 80°C.
  • Nedávajte smartphone do mikrovlnky !!!

Step 3

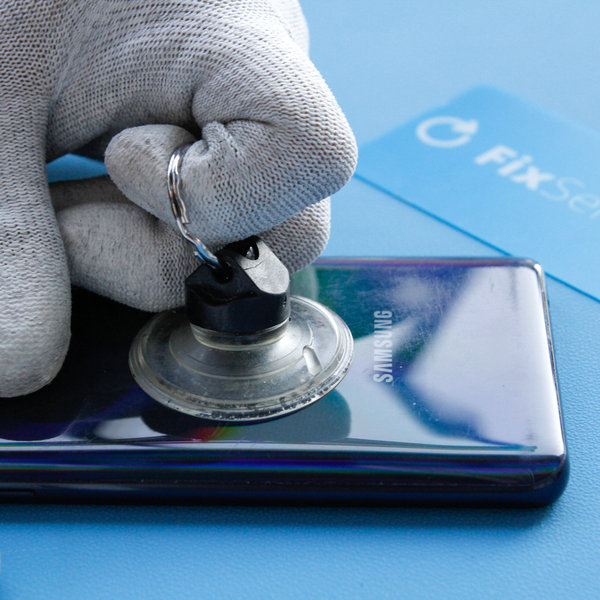

Otváranie 2

Otváranie 2
Otváranie 2 #1
Otváranie 2 #2
Otváranie 2 #3

  • Umiestnite prísavku na zadný kryt, aby ste mohli jemným tlakom oddeliť zadný kryt od rámu smatrphonu.
  • Následne zasuňte kartičku Fixservis medzi rám a zadný kryt, aby sa vytvoril mierny otvor a pomalým posúvaním odlepte zadný kryt.
  • V prípade potreby použite čistiacu kvapalinu (Cleanser - Isopropanol 100%)

Ak máte problém oddeliť zadný kryt, zahrejte znova smartphone na ďalšie zmäkčenie lepidla. Dajte si pozor, aby ste sa vyhli prehriatiu.

Step 4

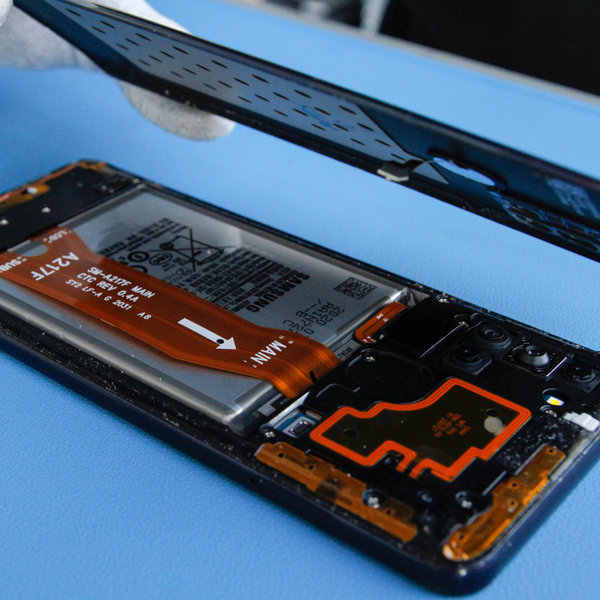

Odstránenie zadného krytu

Odstránenie zadného krytu

  • Odstráňte zadný kryt.

Step 5

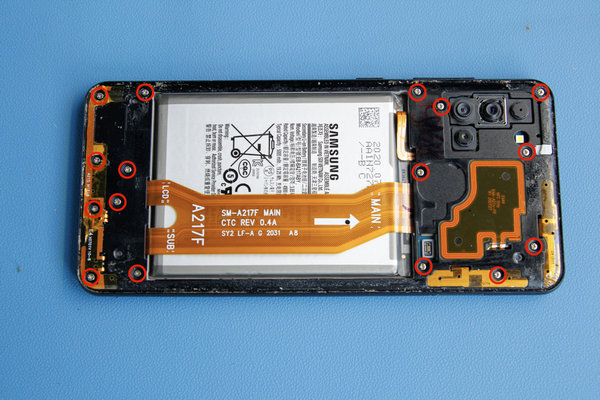

Odmontovanie stredného rámu

Odmontovanie stredného rámu
Odmontovanie stredného rámu #1
Odmontovanie stredného rámu #2

  • Odskrutkujte šesťnásť skrutiek 3 mm Phillips pomocou skrutkovača Pentalobe, ktoré zaisťujú stredný rám.

Počas celej opravy sledujte každú skrutku a uistite sa, že sa vracia presne tam, odkiaľ pochádza, aby nedošlo k poškodeniu vášho smartphonu.

Step 6

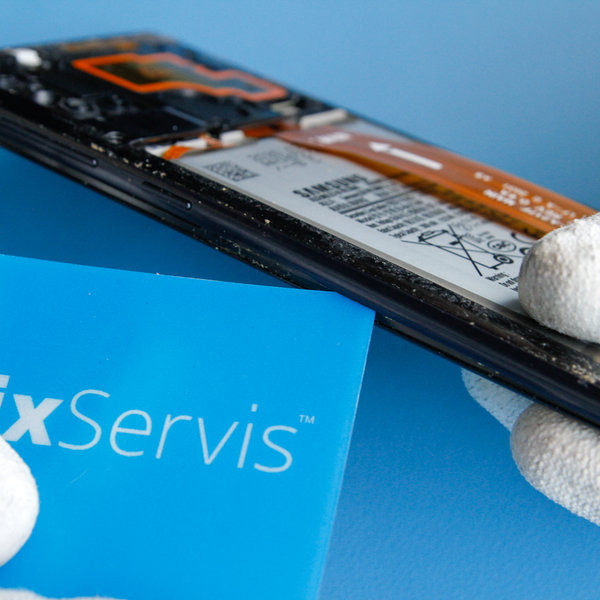

Odstránenie stredného krytu

Odstránenie stredného krytu
Odstránenie stredného krytu #1
Odstránenie stredného krytu #2

  • Vložte kartičku Fixservis medzi zostavu stredného rámu a predného panela a pomalým posúvaním okolo smartphonu oddelte stredný rám.
  • Následne ho odstráňte.

Step 7

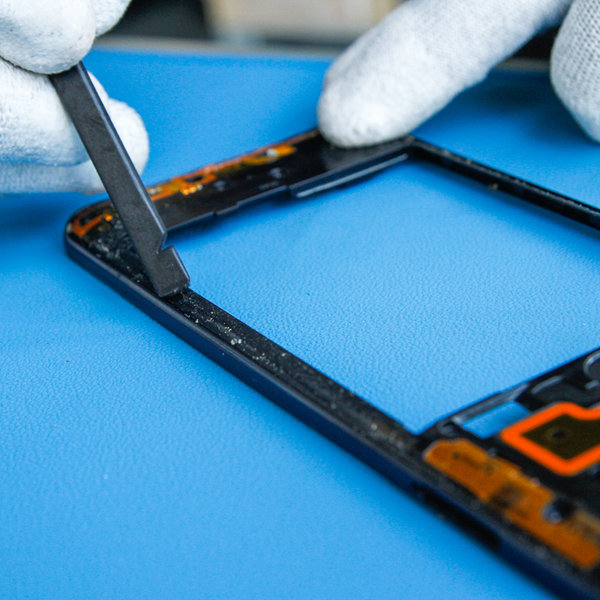

Odlepenie starého lepidla okolo okrajov zo stredného rámu

Odlepenie starého lepidla okolo okrajov zo stredného rámu

  • Odstráňte staré lepidlo po okrajoch stredného rámu.
  • V prípade potreby použite čistiaci sprej Cleanser IPA Plus na vyčistenie zvyšku starého lepidla.

Step 8

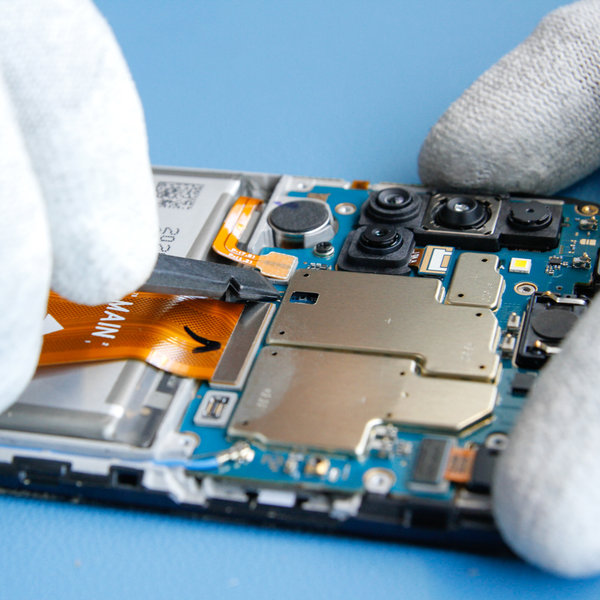

Odpojenie batérie

Odpojenie batérie

  • Plochým koncom Spudgeru odpojte konektor batérie.

Step 9

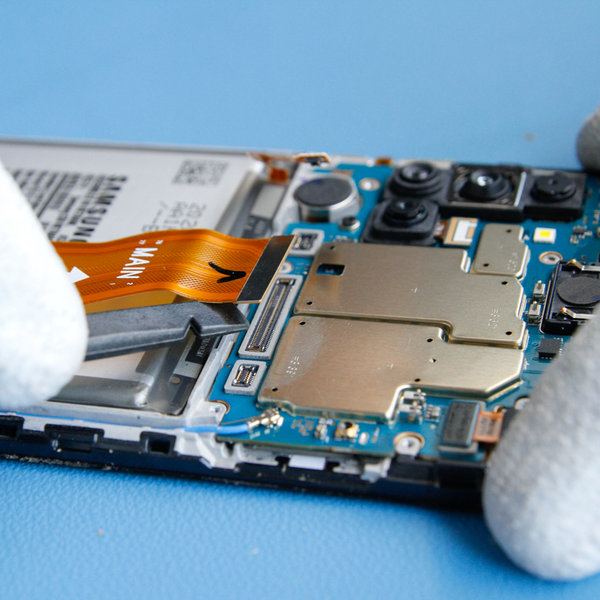

Odpojenie prepojovacieho kábla od základnej dosky

Odpojenie prepojovacieho kábla od základnej dosky
Odpojenie prepojovacieho kábla od základnej dosky #1
Odpojenie prepojovacieho kábla od základnej dosky #2
Odpojenie prepojovacieho kábla od základnej dosky #3

  • Plochým koncom Spudgeru vypáčte a odpojte prepojovací kábel od základnej dosky z hornej a dolnej strany.
  • Následne ho odstráňte pomocou pinzety.

Step 10

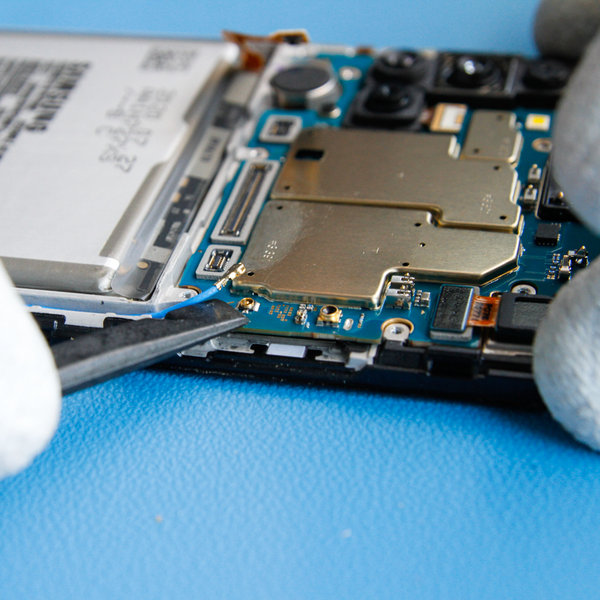

Odpojenie kábla antény

Odpojenie kábla antény

  • Kábel antény mobilného telefónu je pripevnený k základnej doske.
  • Pomocou nástroja Spudger odpojte anténu z hornej aj dolnej časti od základnej dosky a následne ju vyberte pomocou pinzety.

Step 11

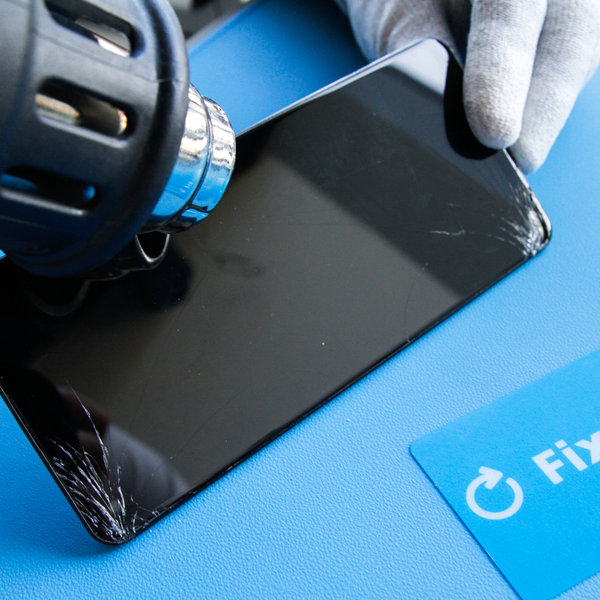

Nahriatie displeja

Nahriatie displeja

  • Použite sušič vlasov alebo teplovzdušnú pištoľ na displej na 1-2 minúty, aby zmäklo lepidlo pod batériou.

Dajte si pozor, aby ste smartphone neprehriali.

Step 12

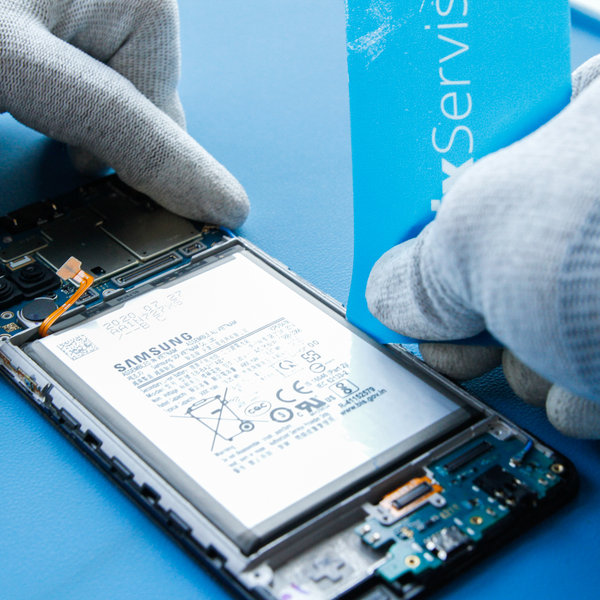

Výber batérie

Výber batérie
Výber batérie #1
Výber batérie #2

  • Pomocou veľkého Spudgera alebo kartičky Fixservis vyberte batériu zo zariadenia.

Step 13

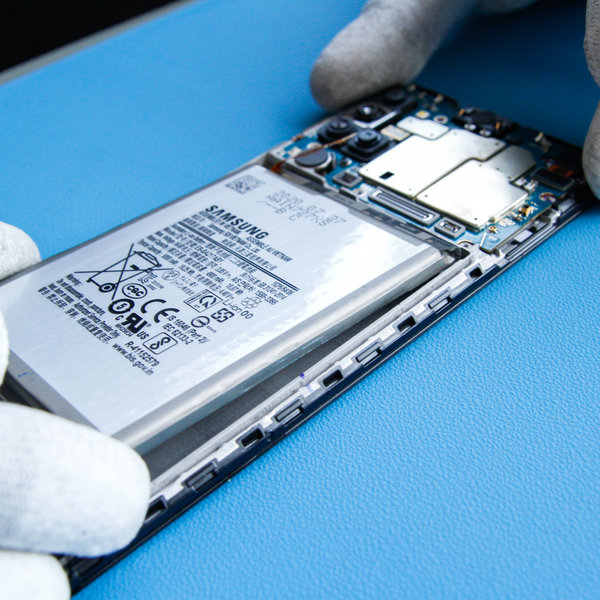

Vloženie novej batérie

Vloženie novej batérie
  • Následne vložte novú batériu a pomocou obojstrannej lepiacej pásky ju prilepte naspäť do smartphonu.

Pri reinštalácii postupujte podľa tohto návodu v opačnom poradí.

Step 14

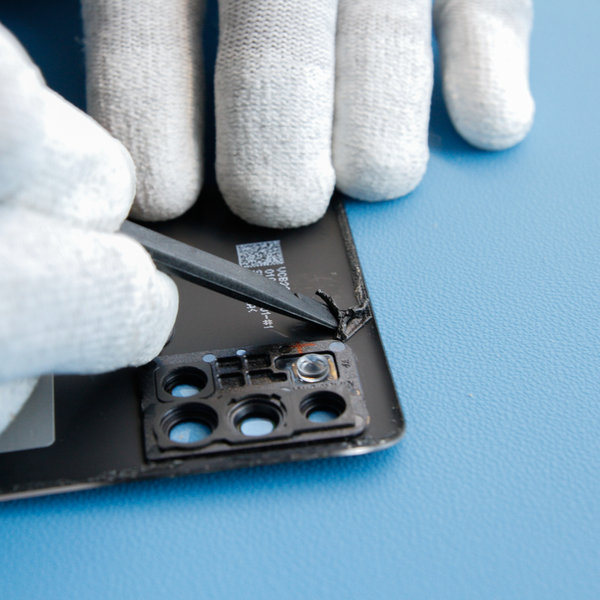

Odlepenie starého lepidla okolo okrajov zadného krytu

Odlepenie starého lepidla okolo okrajov zadného krytu
Odlepenie starého lepidla okolo okrajov zadného krytu #1
Odlepenie starého lepidla okolo okrajov zadného krytu #2

  • Odstráňte staré lepidlo po okrajoch smartphonu.
  • V prípade potreby použite čistiaci sprej Cleanser IPA Plus na vyčistenie zvyšku lepidla.

Step 15

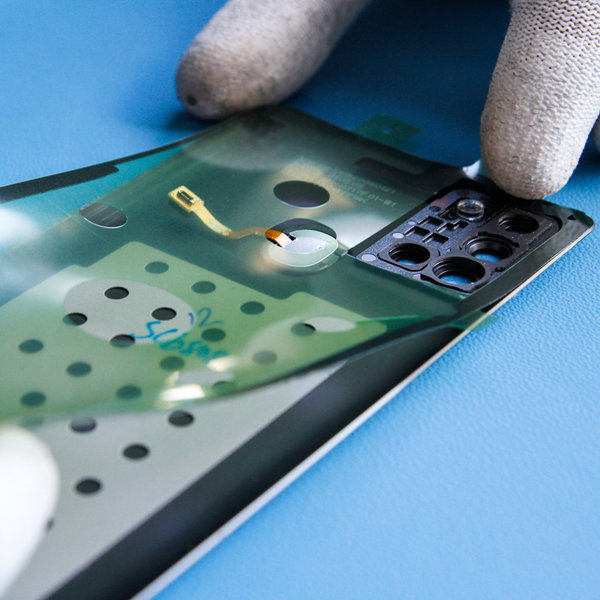

Nalepenie nového lepidla na zadný kryt smartphonu

Nalepenie nového lepidla na zadný kryt smartphonu
Nalepenie nového lepidla na zadný kryt smartphonu #1
Nalepenie nového lepidla na zadný kryt smartphonu #2

  • Nalepte novú lepku po okrajoch zadného krytu z vnútornej strany.
  • Následne ho prilepte k smartphonu.

Nové lepidlo zabezpečí odolnosť smartphonu voči vode a prachu.

Step 16

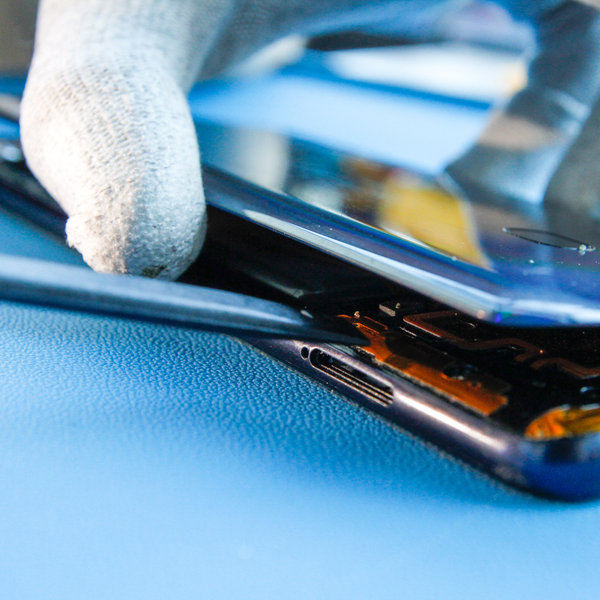

Nasadenie zadného krytu

Nasadenie zadného krytu

  • Pomocou nástroja Spudger zapojte flex kábel snímača otlačkov prstov so zostavou smartphonu ešte pred nasadením zadného krytu.
  • Nasaďte zadný kryt na zostavu smartophonu.

Step 17

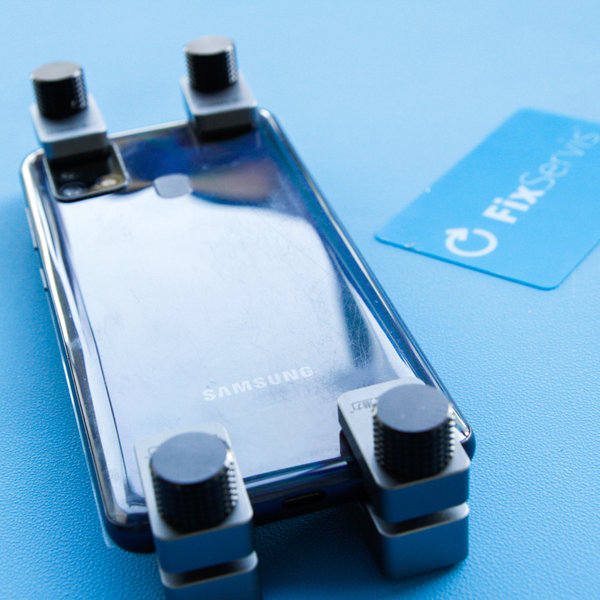

Uchopenie svoriek

Uchopenie svoriek
  • Nasaďte svorky tak, ako to je na obrázku, ktoré zabezpečia lepšie spevnenie lepidla medzi krytom a displejom.
