ResetVýmena LCD displeja Samsung Galaxy A51
Technická náročnosť
Trvanie postupu
Počet krokov v návode
Návod na výmenu LCD displeja na zariadení Samsung Galaxy A51.
Otvorením zariadenia sa poruší jeho vodotesné tesnenie. Ak ho nevymeníte, telefón bude fungovať, ale nebude vodotesný.
Predtým ako začnete s demontážou, vybite batériu v zariadení pod 25%. Ak je Vaša batéria nafúknutá, postupujte veľmi opatrne a nezahrievajte zariadenie. Ak si nie ste istí, ako postupovať, vezmite zariadenie odborníkom.
Opravu realizujte na čistom a dobre osvetlenom mieste.

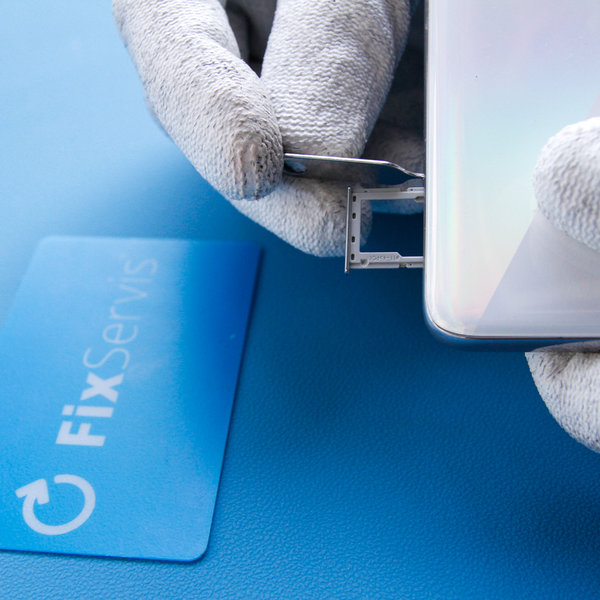

Step 1 Demontáž slotu SIM karty
![Demontáž slotu SIM karty](/media/instructions/_MG_5801_Yk1NdK0.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
- Pomocou sponky vysuňte slot SIM karty.
Pri opätovnom vkladaní slotu SIM karty dbajte na správnu orientáciu.

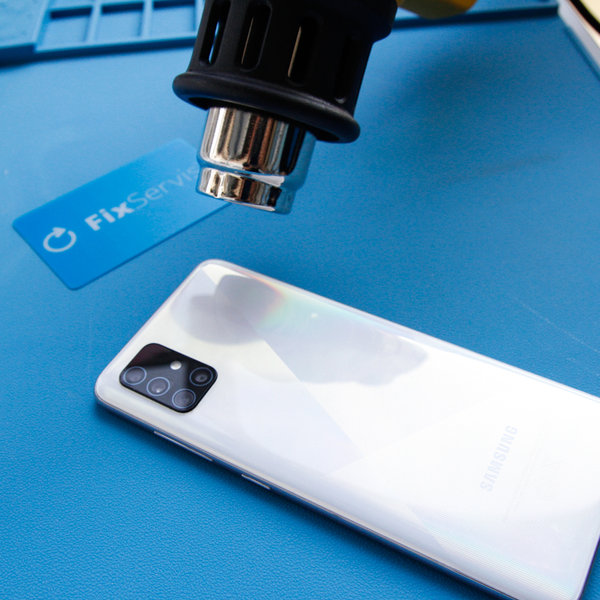

Step 2 Otváranie 1
![Otváranie 1](/media/instructions/_MG_5787_r1pO7dW.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
Zahriatie spodnej hrany smartphonu pomáha zmäkčiť lepidlo chrániace displej a uľahčuje jeho otvorenie.
- Pomocou fénu alebo teplovzdušnej pištole zahrejte spodný okraj smartphonu cca 3 minúty, aby teplota dosiahla cca 80°C.
- Nedávajte smartphone do mikrovlnky !!!

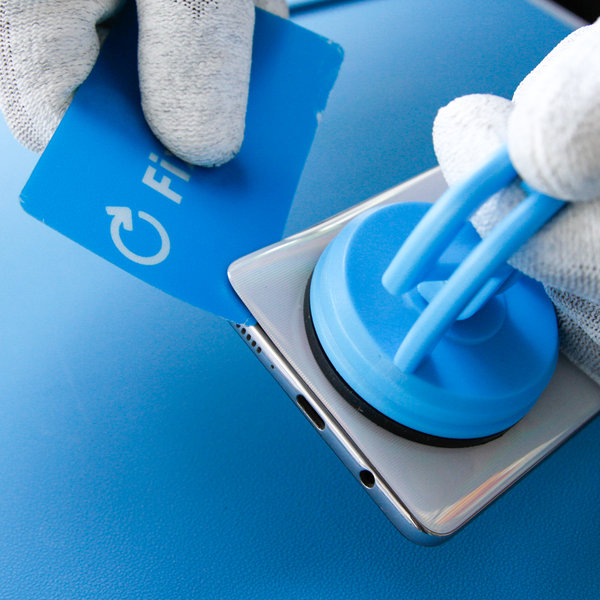

Step 3 Otváranie 2
![Otváranie 2](/media/instructions/_MG_5789_UlQNYmT.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
![Otváranie 2 #1](/media/instructions/_MG_5789_UlQNYmT.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Otváranie 2 #2](/media/instructions/_MG_5790_7mpNUYb.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
- Umiestnite prísavku na zadný kryt, aby ste mohli jemným tlakom oddeliť zadný kryt od rámu smartphonu.
- Následne zasuňte kartičku Fixservis medzi rám a zadný kryt, aby sa vytvoril mierny otvor a pomalým posúvaním odlepte zadný kryt.
Ak máte nejaké problémy, zahrejte znova smartphone na ďalšie zmäkčenie lepidla. Dajte si pozor, aby ste sa vyhli prehriatiu.

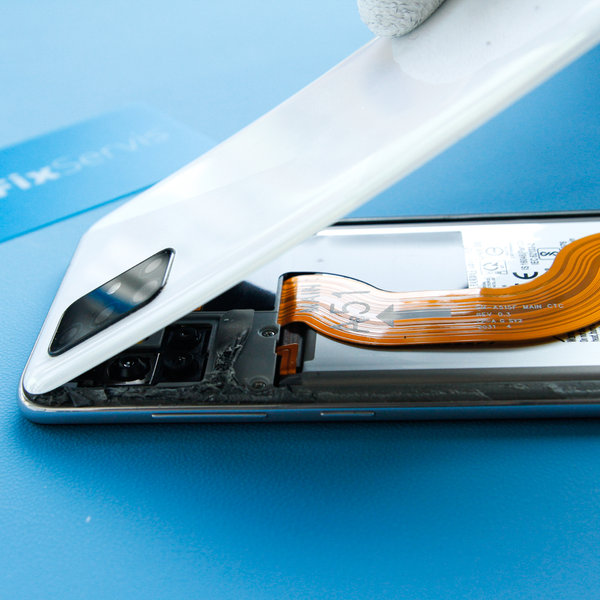

Step 4 Odstránenie zadného krytu
![Odstránenie zadného krytu](/media/instructions/_MG_5792_WHfymjG.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
- Odstráňte zadný kryt.

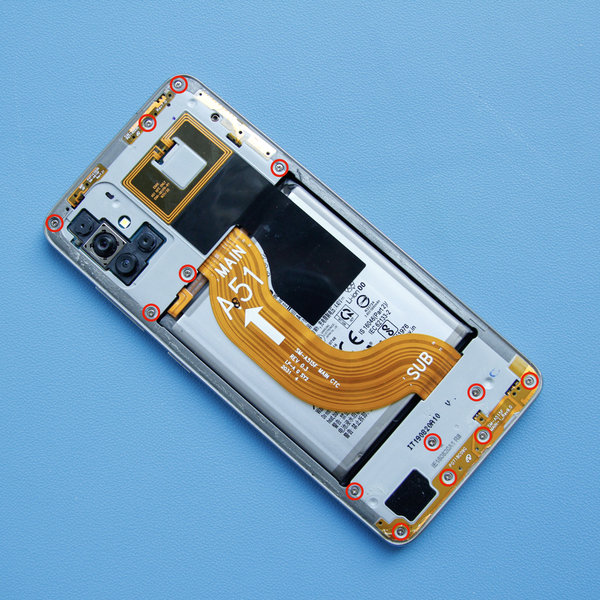

Step 5 Odmontovanie stredného rámu
![Odmontovanie stredného rámu](/media/instructions/_MG_5797_kopie_sJtHBPt.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
![Odmontovanie stredného rámu #1](/media/instructions/_MG_5797_kopie_sJtHBPt.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Odmontovanie stredného rámu #2](/media/instructions/_MG_5800_FDb71uj.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
- Odskrutkujte trinásť skrutiek 3 mm Phillips pomocou skrutkovača Pentalobe, ktoré zaisťujú stredný rám.

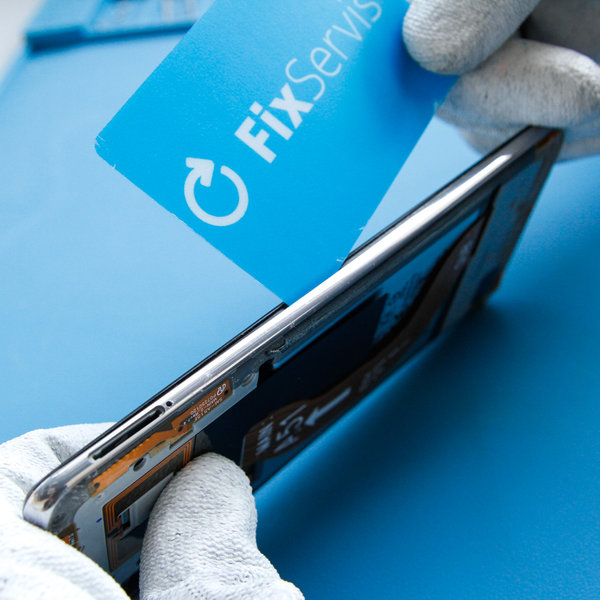

Step 6 Odstránenie stredného rámu
![Odstránenie stredného rámu](/media/instructions/_MG_5803_9xB5ca0.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
![Odstránenie stredného rámu #1](/media/instructions/_MG_5803_9xB5ca0.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Odstránenie stredného rámu #2](/media/instructions/_MG_5804_hZSc2md.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
- Vložte kartičku Fixservis medzi zostavu stredného rámu a predného panela a pomalým posúvaním okolo smartphonu oddelte stredný rám.

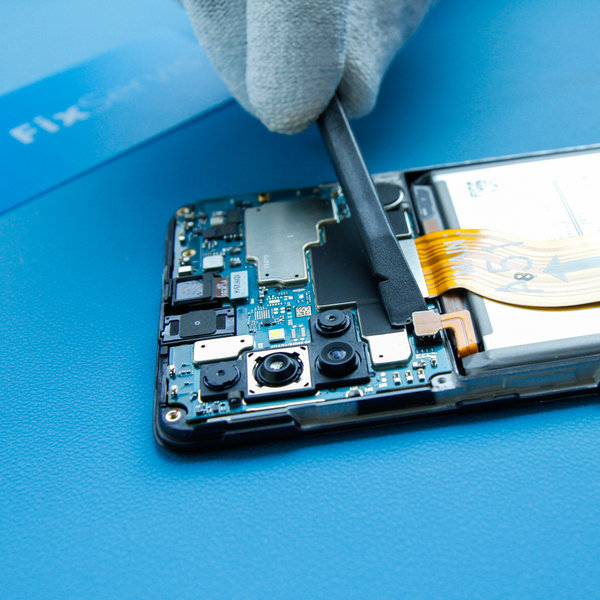

Step 7 Odpojenie batérie
![Odpojenie batérie](/media/instructions/_MG_5805_Jy9LSDQ.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
- Plochým koncom Spudgeru odpojte konektor batérie.

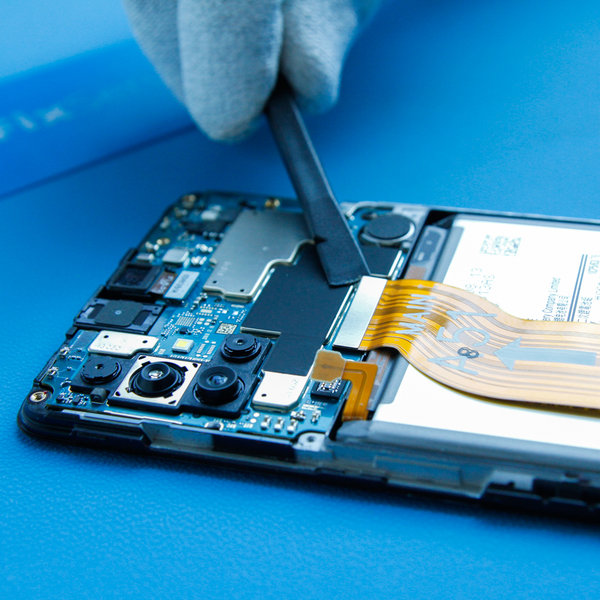

Step 8 Odpojenie prepojovacieho kábla od základnej dosky
![Odpojenie prepojovacieho kábla od základnej dosky](/media/instructions/_MG_5806_4ZmO6ai.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
![Odpojenie prepojovacieho kábla od základnej dosky #1](/media/instructions/_MG_5806_4ZmO6ai.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Odpojenie prepojovacieho kábla od základnej dosky #2](/media/instructions/_MG_5807_27Kg3YC.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
- Plochým koncom Spudgeru vypáčte a odpojte prepojovací kábel od základnej dosky zhornej a dolnej strany.

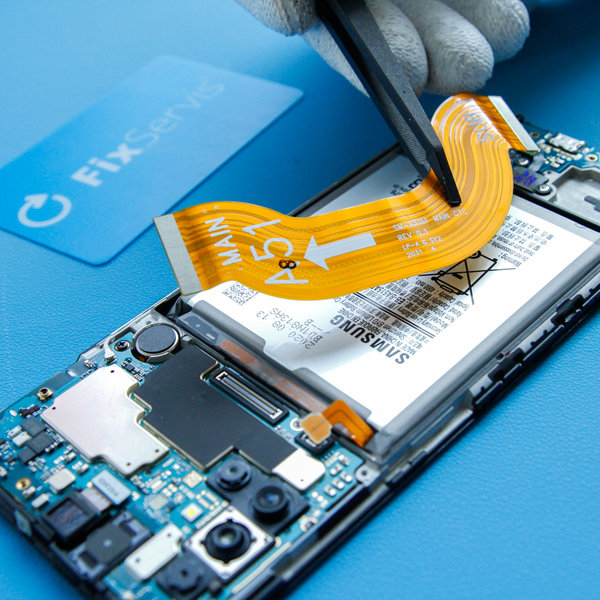

Step 9 Odstránenie prepojovacieho kábla od základnej dosky
![Odstránenie prepojovacieho kábla od základnej dosky](/media/instructions/_MG_5808_IPgYA3n.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
- odstráňte prepojovací kábel od základnej dosky.

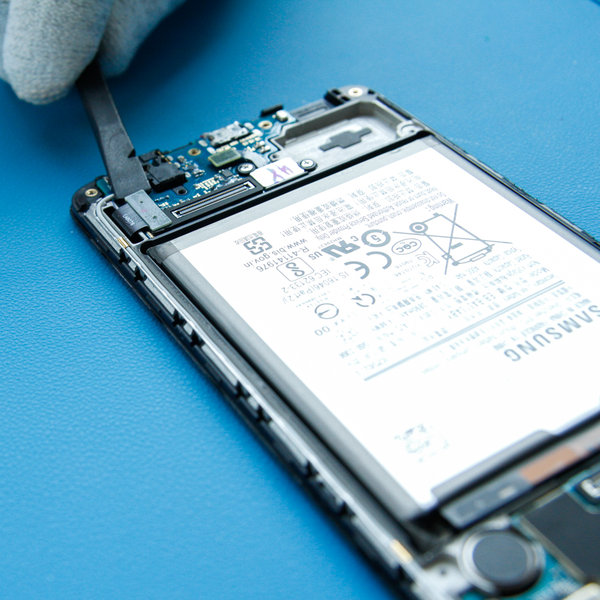

Step 10 Odpojenie flex kábla od displeja
![Odpojenie flex kábla od displeja](/media/instructions/_MG_5809.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
- Plochým koncom nástroja Spudger vypáčte a odpojte flexibilný kábel displeja v spodnej časti telefónu.

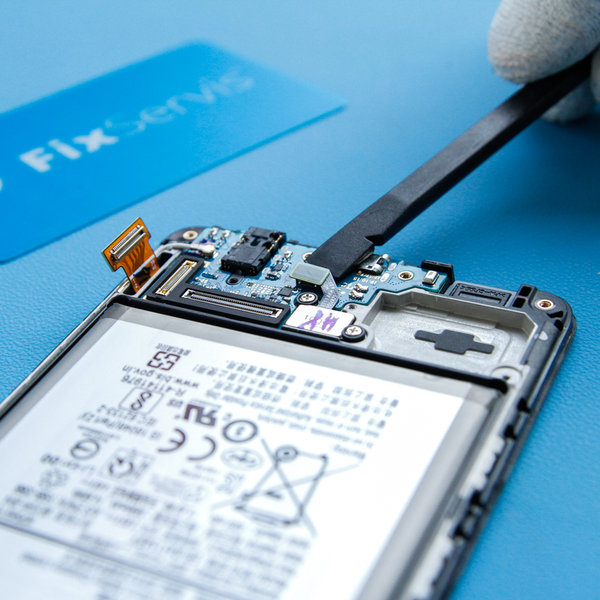

Step 11 Odpojenie snímača odtlačkov prstov
![Odpojenie snímača odtlačkov prstov](/media/instructions/_MG_5810.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
- Pomocou plastového Spudgera jemne vypáčte konektor snímača odtlačkov prstov zo základnej dosky.

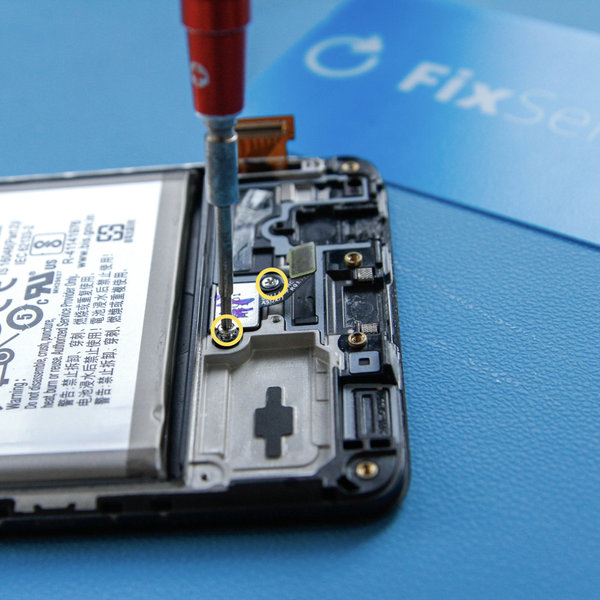

Step 12 Demontáž snímača odtlačkov prstov
![Demontáž snímača odtlačkov prstov](/media/instructions/_MG_5820_kopie.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
![Demontáž snímača odtlačkov prstov #1](/media/instructions/_MG_5820_kopie.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Demontáž snímača odtlačkov prstov #2](/media/instructions/_MG_5821.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
- Odskrutkujte dve skrutky Phillips, ktoré pripevňujú snímač k doske USB, a následne ho vyberte.

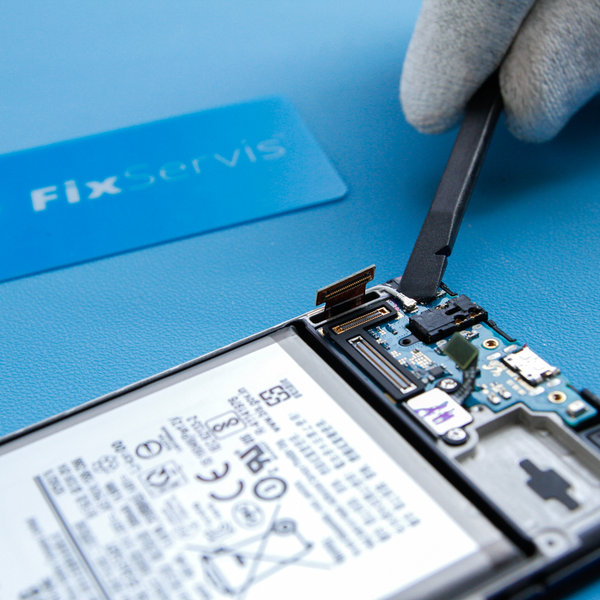

Step 13 Odpojenie kábla antény
![Odpojenie kábla antény](/media/instructions/_MG_5811.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
![Odpojenie kábla antény #1](/media/instructions/_MG_5811.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Odpojenie kábla antény #2](/media/instructions/_MG_5813.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
- Kábel antény mobilného telefónu je pripevnený k základnej doske.
- Pomocou nástroja Spudger odpojte anténu od základnej dosky a následne ju vyberte pomocou pinzety.

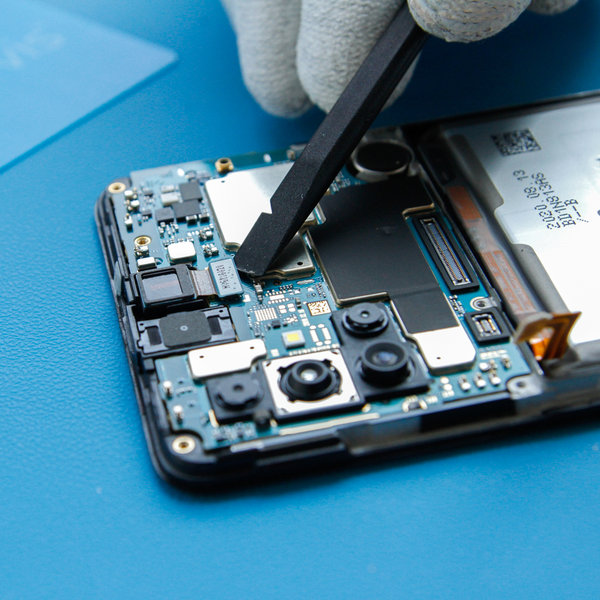

Step 14 Odpojenie konektora kamery
![Odpojenie konektora kamery](/media/instructions/_MG_5815.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
- pomocou nástroja Spudger odpojte konektor od kamery. a následne ho ho vyberte.

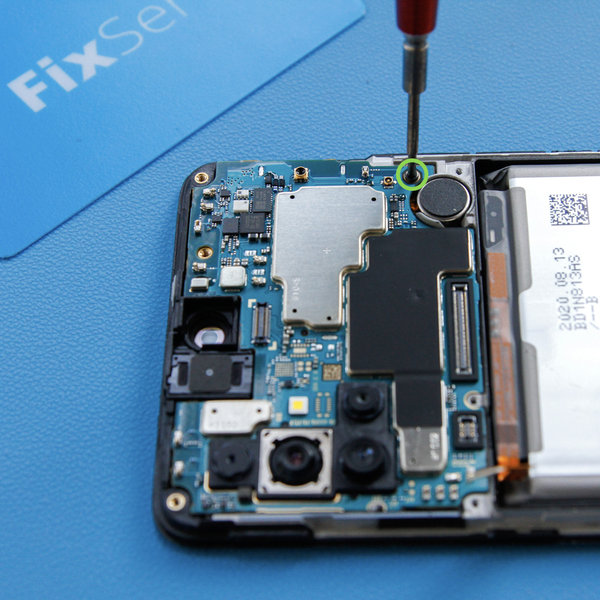

Step 15 Demontáž základnej dosky
![Demontáž základnej dosky](/media/instructions/_MG_5816_kopie.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
![Demontáž základnej dosky #1](/media/instructions/_MG_5816_kopie.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Demontáž základnej dosky #2](/media/instructions/_MG_5817.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
- Pomocou skrutkovača Pentalobe odskrutkujte jednu skrutku Phillips.
- Následne pomocou nástroja Spudger alebo pinzety vyberte základnú dosku.

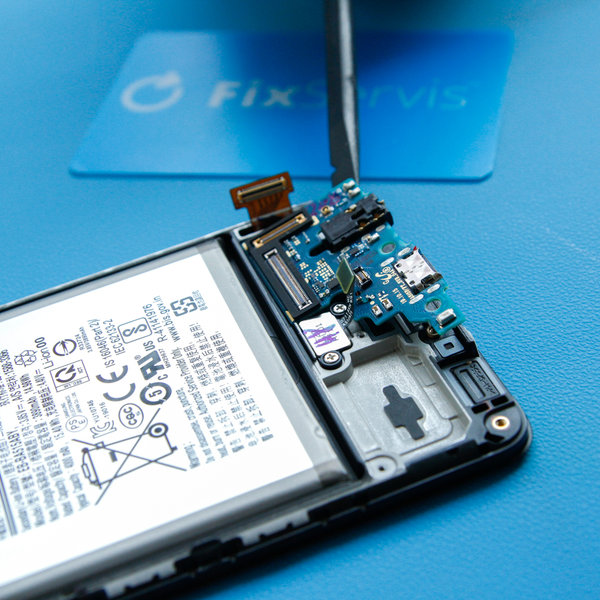

Step 16 Demontáž USB dosky
![Demontáž USB dosky](/media/instructions/_MG_5819.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
- Pomocou nástroja Soudger vyberte USB dosku zo zostavy smartphonu.

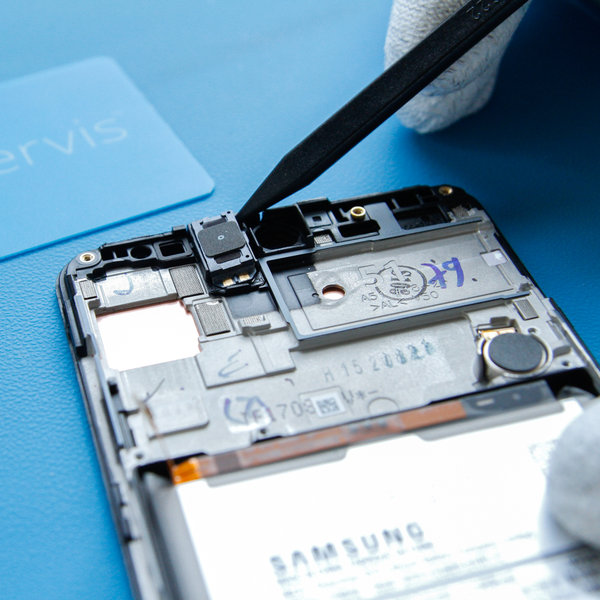

Step 17 Demontáž slúchadla
![Demontáž slúchadla](/media/instructions/_MG_5822.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
![Demontáž slúchadla #1](/media/instructions/_MG_5822.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Demontáž slúchadla #2](/media/instructions/_MG_5823.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
- Pomocou Spudgeru odlepte komponent slúchadla a následne ho pomocou pinzety vyberte.

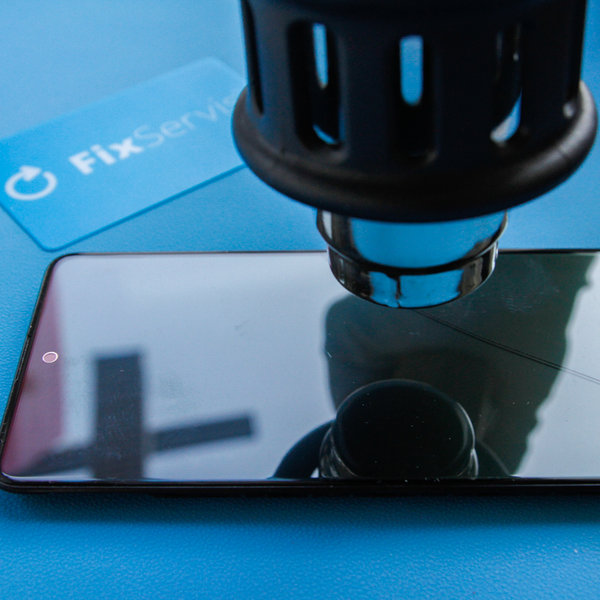

Step 18 Nahriatie displeja
![Nahriatie displeja](/media/instructions/_MG_5824_5DxUuxe.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
- Použite sušič vlasov alebo teplovzdušnú pištoľ na displej na 1-2 minúty, aby zmäklo lepidlo pod batériou.
Dajte si pozor, aby ste smartphone neprehriali.

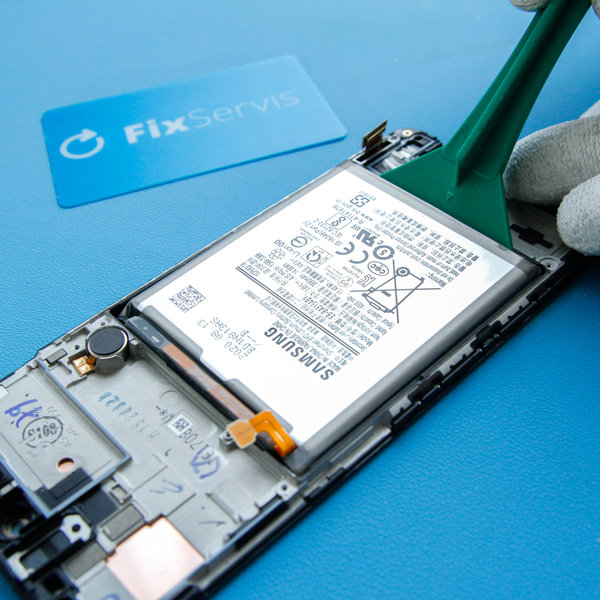

Step 19 Vybratie batérie
![Vybratie batérie](/media/instructions/_MG_5827_TfHTtPB.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
![Vybratie batérie #1](/media/instructions/_MG_5827_TfHTtPB.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Vybratie batérie #2](/media/instructions/_MG_5829_0wO3Cn6.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
- Pomocou veľkého Spudgera alebo kartičky Fixservis vyberte batériu zo zariadenia.
Step 20 Namontovanie nového LCD displeja
![Namontovanie nového LCD displeja](/media/instructions/_MG_5797.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
- na nový LCD displej namontujte všetky komponenty od tohto kroku spätne.
Pri reinštalácii postupujte podľa tohto návodu v opačnom poradí.

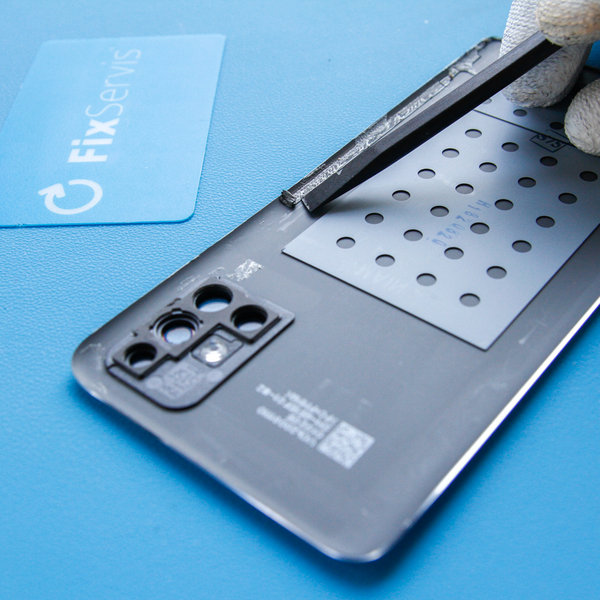

Step 21 Odlepenie starého lepidla okolo okrajov zadného krytu
![Odlepenie starého lepidla okolo okrajov zadného krytu](/media/instructions/_MG_5830_jvU0bZb.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
- Odstráňte staré lepidlo po okrajoch smartphonu.
- V prípade potreby použite čistiaci sprej Cleanser IPA Plus na vyčistenie zvyšku lepidla.

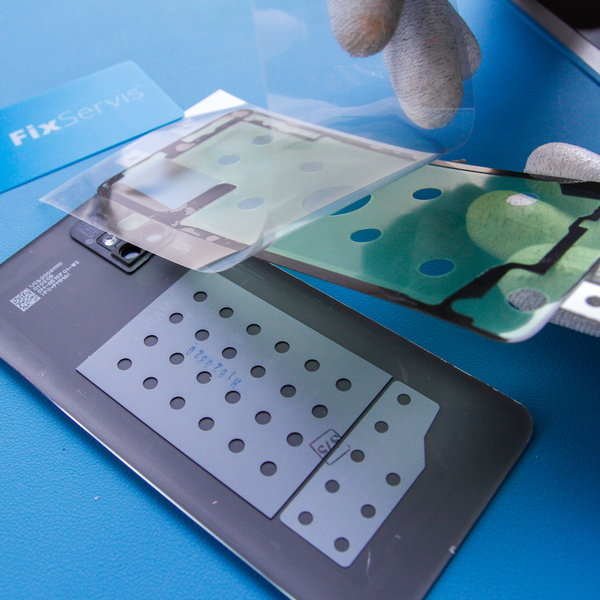

Step 22 Nalepenie nového lepidla na zadný kryt smartphonu
![Nalepenie nového lepidla na zadný kryt smartphonu](/media/instructions/_MG_5831_0HwDos8.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
![Nalepenie nového lepidla na zadný kryt smartphonu #1](/media/instructions/_MG_5831_0HwDos8.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Nalepenie nového lepidla na zadný kryt smartphonu #2](/media/instructions/_MG_5833_oFPYPjk.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
- Nalepte novú lepku po okrajoch zadného krytu z vnútornej strany.
- Následne ho prilepte k smartphonu.
Nové lepidlo zabezpečí odolnosť smartphonu voči vode a prachu.

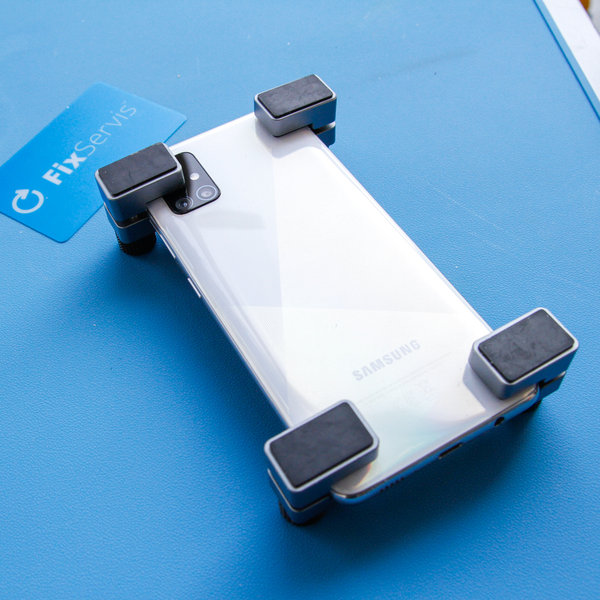

Step 23 Uchopenie svoriek
![Uchopenie svoriek](/media/instructions/_MG_5837_7w9v0h1.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
- Nasaďte svorky tak, ako to je na obrázku, ktoré zabezpečia lepšie spevnenie lepidla medzi krytom a displejom.
