Výmena LCD displeja na iPhone 13 Pro Max

Pred začatím je potrebné vybiť iPhone pod 25 %, pretože nabitá Li-ion batéria sa môže pri náhodnom poškodení vznietiť alebo explodovať.

1. Vypnite iPhone.
2. Na spodnom okraji iPhonu odskrutkujte dve 6,8 mm dlhé pentalobe skrutky pomocou skrutkovača Pentalobe PL1 (0,8 mm).

Otvorením iPhonu prerušite jeho vodotesné tesnenie, preto majte pripravené nové tesnenie ešte pred začiatkom tohto kroku. Bez nového tesnenia nebude váš iPhone vodotesný.

A) Zahriatie telefónu

1. Odporúča sa nosiť ochranné ESD rukavice.
2. Pomocou teplovzdušnej pištole alebo fénu zohrejte celú spodnú stranu iPhonu približne 2 minúty, aby ste dosiahli teplotu okolo 80 °C (176 °F), alebo kým nebude kvôli vysokej teplote ťažké udržať ruku na telefóne.

Zahriatie telefónu pomáha zmäkčiť lepidlo medzi displejom a rámom, čo uľahčí jeho otvorenie.

Poznámka: Displej spájajú s telefónom dva krehké káble – jeden sa nachádza mierne nad prepínačom tichého režimu a druhý približne v polovici medzi tlačidlom zníženia hlasitosti a spodným okrajom telefónu.

Po obvode telefónu sa nachádza viacero pružinových kontaktov.

Postupujte opatrne a nezasúvajte trsátko hlbšie, než je odporúčané, aby ste tieto kontakty neohli.



B) Otvorenie displeja

Displej je možné otvoriť dvomi spôsobmi: prvým spôsobom je použitie prísavky a druhým je použitie upevňovacieho nástroja, ktorý je bezpečnejší.

V tomto návode budeme postupovať pomocou prísavky.

Umiestnenie prísavky

• Prichyťte prísavku k spodnému okraju telefónu, mimo samotného skleneného okraja. Pevne uchopte iPhone a rovnomerným, pevným ťahom potiahnite za prísavku, aby ste vytvorili malú medzeru medzi rámom a displejom.
• Ak používate jednu prísavku, umiestnite ju na spodný okraj telefónu, mimo skleneného okraja. Pevne uchopte iPhone a rovnomerným, pevným ťahom potiahnite za prísavku, aby ste vytvorili malú medzeru medzi rámom a displejom.
• Po oddialení displeja približne o 3 mm od rámu vložte do medzery trsátko alebo kartu.

Lepidlo, ktoré drží displej na mieste, je veľmi silné. Preto vytvorenie počiatočnej medzery vyžaduje značnú silu. Ak máte ťažkosti, znovu zohrejte spodný okraj a jemne posúvajte displej hore a dolu, aby ste lepidlo oslabili, kým nevznikne dostatočná medzera na vloženie karty.

• Pohybujte trsátkom tam a späť pozdĺž spodného okraja, aby ste uvoľnili lepidlo.
• Nechajte trsátko zasunuté v pravom dolnom rohu, aby sa lepidlo znovu neprilepilo.



C) Zahriatie pravého okraja

Pomocou teplovzdušnej pištole alebo fénu zohrejte pravý okraj iPhonu (okraj s tlačidlom napájania) počas 90 sekúnd alebo kým nebude displej príliš horúci na dotyk.



D) Uvoľnenie pravého klipu a oddelenie lepidla (pravá strana iPhonu)

Nezasúvajte trsátko pozdĺž pravého okraja hlbšie než 5 mm.

• Jemne veďte trsátko okolo pravého dolného rohu displeja smerom k tlačidlu napájania, až kým nenarazíte na odpor klipu, ktorý drží displej na mieste.
• Nastavte orientáciu trsátka tak, aby bola jeho plochá hrana umiestnená pod displejom.
• Otočením trsátka zväčšite medzeru medzi displejom a rámom, kým sa pravý klip neuvoľní.
• Zasuňte druhé trsátko napravo od toho prvého.
• Prvé trsátko presuňte späť do pravého dolného rohu displeja.
• Druhým trsátkom prejdite až k pravému hornému rohu displeja, aby ste uvoľnili lepidlo.
• Postupujte opatrne a nezasúvajte trsátko alebo kartu viac než 3 mm, aby ste predišli poškodeniu vnútorných súčiastok.
• Pred pokračovaním nechajte trsátko alebo kartu zasunutú v pravom hornom rohu.



E) Zahriatie horného okraja

• Pomocou teplovzdušnej pištoľe alebo fénu zohrejte horný okraj iPhonu počas 90 sekúnd alebo kým nebude displej príliš horúci na dotyk.



F) Oddelenie lepidla a uvoľnenie ľavého horného klipu

• Vložte tretie trsátko do pravého horného rohu, tesne nad predchádzajúce pero.

Nezasúvajte trsátko alebo kartu pozdĺž horného okraja hlbšie než 3 mm, pretože by ste mohli poškodiť vnútorné súčiastky.

• Veďte trsátko okolo pravého horného rohu a pozdĺž horného okraja, aby ste uvoľnili dva klipy a lepidlo, ktoré držia displej na mieste.
• Otočte trsátko tak, aby sa jeho plochá hrana dostala pod displej.
• Pootočením trsátka uvoľnite ľavý horný klip displeja.
• Posuňte trsátko až do ľavého horného rohu.



G) Zahriatie ľavého okraja

• Pomocou teplovzdušnej pištoľe alebo fénu zohrejte ľavý okraj iPhonu počas 90 sekúnd alebo kým nebude displej príliš horúci na dotyk.



H) Uvoľnenie ľavých klipov a oddelenie lepidla (ľavá strana iPhonu)

• Postupujte opatrne a nezasúvajte trsátko pozdĺž ľavého okraja hlbšie než 2 mm, aby ste nepoškodili dva káble spájajúce displej s telefónom.
• Otočte trsátko okolo ľavého horného rohu displeja.
• Veďte trsátko smerom k ľavému dolnému rohu displeja, aby ste uvoľnili lepidlo.

Ak máte problém uvoľniť lepidlo, znovu zohrejte ľavý okraj.

• Opatrne otvorte displej smerom doľava od tela telefónu.
• Ak sa displej zdá byť zaseknutý, znova skontrolujte všetky okraje, či niekde nezostalo lepidlo alebo nezapadol klip.
• Podoprite displej o škatuľu alebo podobný predmet, aby ste nezaťažovali káble.

Nepokúšajte sa displej úplne oddeliť, keďže je stále pripojený niekoľkými krehkými plochými káblami k základnej doske iPhonu.

Varovanie: Ak je batéria poškodená, okamžite prerušte opravu. Nevystavujte sa riziku.

• Pri spätnom skladaní iPhonu nasaďte displej späť na svoje miesto. Zarovnajte klipy na hornom okraji a pred zaklapnutím zvyšku displeja jemne zatlačte horný okraj do správnej polohy. Ak nezacvakne ľahko, skontrolujte stav klipov po obvode displeja a uistite sa, že nie sú ohnuté.

• Použite trojbodový skrutkovač Y000 na uvoľnenie skrutiek, ktoré držia kryt batérie na mieste:
• Tri skrutky s dĺžkou 1,3 mm
• Pomocou pinzety alebo nechtu nadvihnite kryt a odstráňte ho.

• Použite špicatý koniec nástroja spudger na nadvihnutie a odpojenie tlakového konektora batérie.
• Pri spätnom pripájaní tlakového konektora ho zarovnajte so zásuvkou a jemne pritlačte najskôr jednu stranu, kým nezapadne, potom rovnaký postup zopakujte na druhej strane. Uistite sa, že konektor sedí rovno, pretože izolačná guma okolo zásuvky môže brániť úplnému spojeniu.
• Pri opätovnom skladaní telefónu je toto vhodný moment na otestovanie nového displeja, aby ste sa uistili, že funguje správne ešte pred jeho uzatvorením.

• Použite ostrú špičku nástroja spudger na jemné nadvihnutie a odpojenie tlakového konektora displeja.

• Pomocou skrutkovača Y000 odstráňte dve 1,1 mm skrutky, ktoré upevňujú kryt.

Následne pomocou krížového skrutkovača odstráňte zvyšné dve skrutky z krytu konektora predného senzora:

• Jedna skrutka s dĺžkou 1,5 mm
• Jedna skrutka s dĺžkou 1,8 mm
• Pomocou pinzety vyberte kryt konektora predného senzora.

• Použite špicatý koniec nástroja spudger na odpojenie konektora kábla prednej senzorovej zostavy.

• Odstráňte displej a položte ho na čistý, rovný povrch.

Varovanie: Nedotýkajte sa TrueDepth kamery, uzemňovacích pružín ani ich blízkeho okolia.

Postupujte opatrne, aby ste pri čistení rámu nepoškodili žiadne pružinové kontakty.

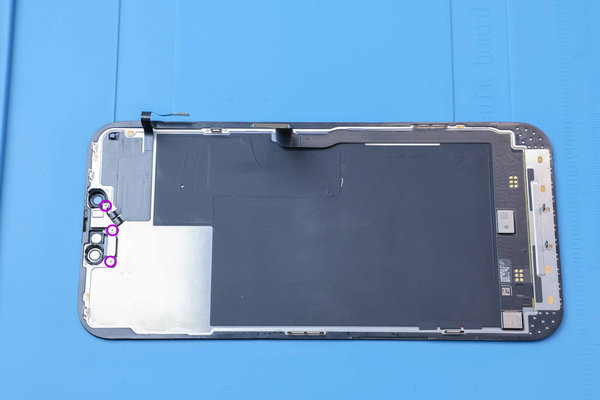

• Pomocou skrutkovača Y000 odskrutkujte tri 1,4 mm skrutky, ktoré držia držiak predného senzora.
• Pomocou pinzety alebo prstov odstráňte držiak prednej senzorovej zostavy.

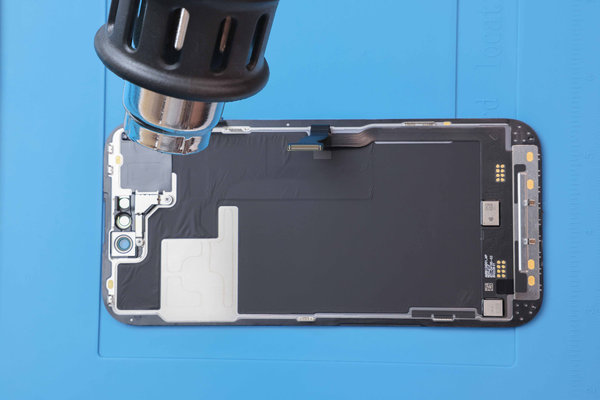

• Použite teplovzdušnú pištoľ, fén alebo vyhrievaciu podložku a zohrejte horný okraj displeja. Dávajte však pozor, aby ste ho neprehriali — displej je citlivý na tepelné poškodenie.

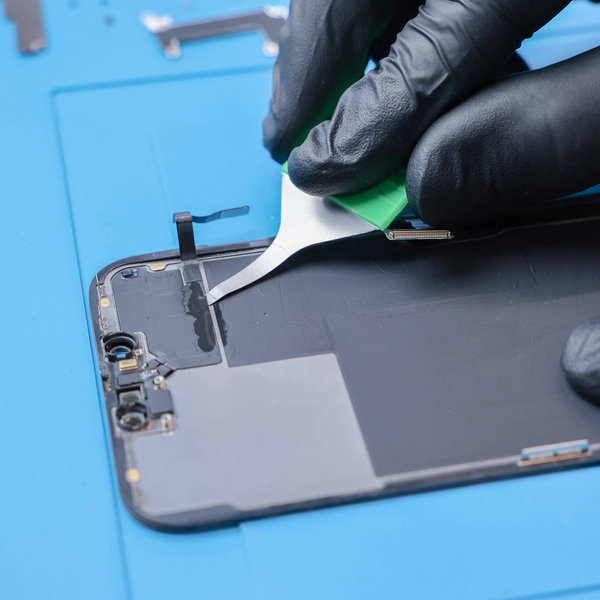

• Opatrne zasuňte trstátko pod zostavu mikrofónu v oblasti pri kovovom obdĺžniku.
• Na uvoľnenie lepidla, ktoré drží zostavu, môžete použiť izopropylalkohol.
• Jemne posúvajte trsátko okolo okrajov mikrofónu, aby ste uvoľnili lepidlo.

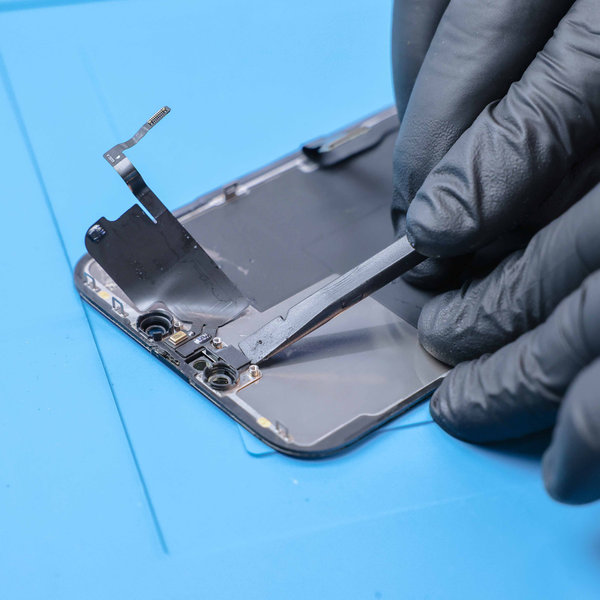

• Vložte trsátko medzi proximity senzor a jeho drážku na displeji.
• Jemne nadvihnite pomocou trsátka, aby ste proximity senzor oddelili od displeja.

• Použite širší koniec nástroja spudger na nadvihnutie zostavy od displeja.
• Ak lepidlo vychladlo, pred pokračovaním zohrejte zostavu teplovzdušnou pištoľou alebo fénom približne jednu minútu.

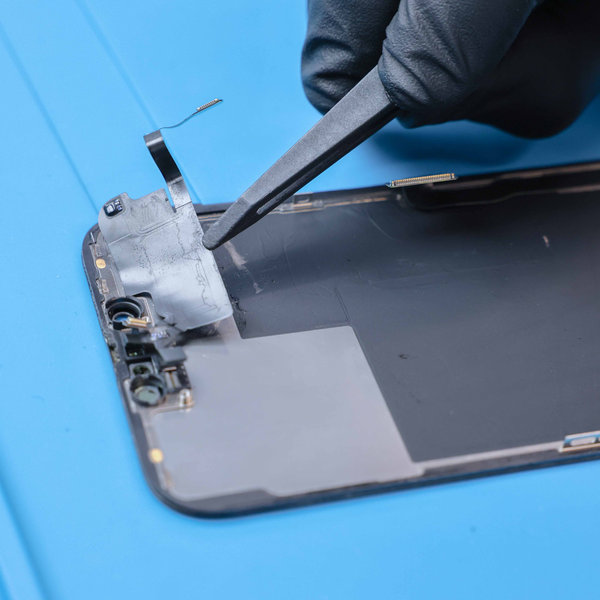

• Potom zasuňte trsátko pod ľavú stranu prednej senzorovej zostavy.
• Opatrne posúvajte nástroj pod zostavou, aby ste ju oddelili od rámu.
• Trocha izopropylalkoholu pod zostavou môže pomôcť uvoľniť lepidlo.

• Pripojte senzor do jeho určenej pozície v novom displeji, aby ste si uľahčili zarovnanie hlavnej časti zostavy.
• Potom pomocou obojstrannej lepiacej pásky opäť pripevnite všetky časti zostavy, ktoré stratili svoje lepiace vlastnosti.

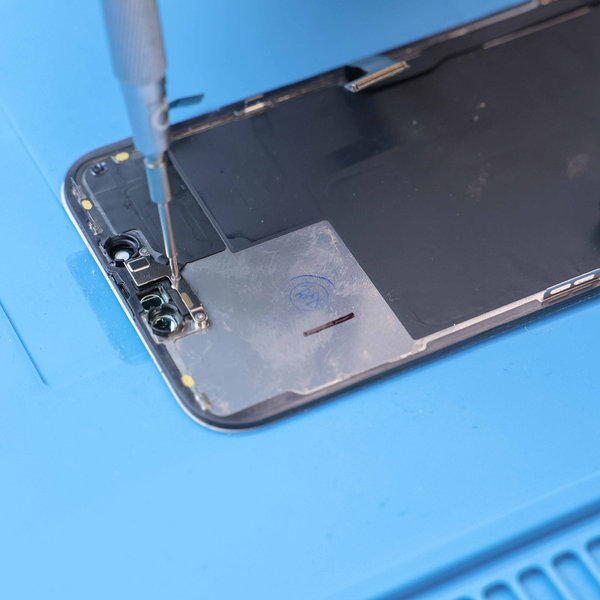

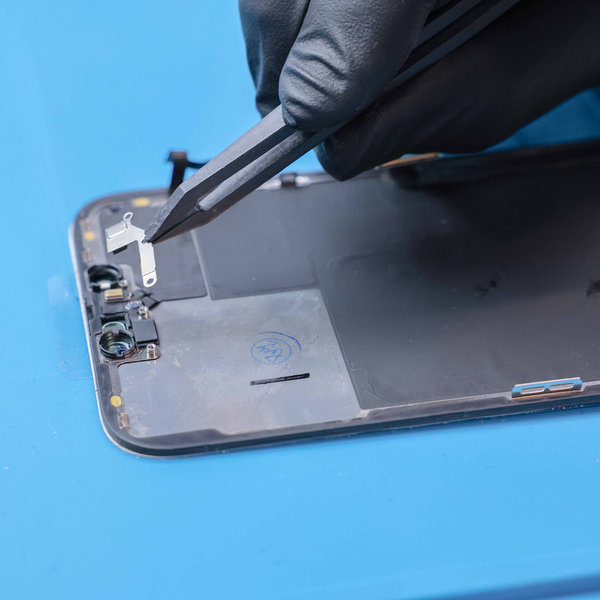

• Umiestnite držiak späť na jeho miesto na novom displeji a zaskrutkujte skrutky, ktoré ho držia na mieste.

• Odstráňte všetko staré lepidlo po obvode krytu vášho iPhonu pomocou nástroja spudger alebo pinzety.
• Zvyšné malé kúsky lepidla odstráňte pomocou špičky nástroja spudger.

Dávajte pozor, aby ste pri čistení rámu nepoškodili žiadne pružinové kontakty.

• Pomocou handričky, ktorá nepúšťa vlákna (alebo kávového filtra), navlhčenej malým množstvom izopropylalkoholu, očistite miesta na kryte a zadnej strane displeja, kde ste odstránili staré lepidlo.
• Týmto spôsobom odstránite zvyšky lepidla a pripravíte povrch na aplikáciu nového lepidla.
• Pre najlepší výsledok utierajte povrch jedným smerom, nie tam a späť.

• Naneste nové lepidlo okolo okrajov iPhonu.
• Znovu pripojte všetky súčiastky displejovej zostavy opačným postupom.
• Nové lepidlo zabezpečí odolnosť iPhonu voči vode a prachu.

Varovanie: Pred nasadením nového displeja na iPhone nezabudnite odstrániť ochrannú fóliu.

• Pri aplikácii nového lepidla buďte presní. Nesprávna inštalácia môže spôsobiť, že váš iPhone nebude vodotesný a zvýši sa riziko vniknutia prachu alebo vlhkosti.

• Nainštalujte nový LCD displej a namontujte zostavu slúchadla + senzorov na nový displej.
• Skontrolujte aj telefón, či sa vo vnútri nenachádzajú voľné skrutky alebo malé súčiastky, a odstráňte ich.
• Pri opätovnom skladaní iPhonu do pôvodného stavu postupujte podľa týchto pokynov v opačnom poradí od kroku 9.
• Po zložení telefónu vykonajte nútený reštart. Môže to pomôcť predísť prípadným problémom.
