ResetVýmena LCD displeja iPhone 11
Technická náročnosť
Trvanie postupu
Počet krokov v návode
Potrebné náhradné diely
Náradie na výmenu
Pridať všetko
Výhodné príslušenstvá
Ak je obrazovka vášho iPhone 11 Pro prasknutá, nereaguje na dotyk alebo nezobrazuje obraz, keď je telefón zapnutý, tak pomocou tejto príručky si viete vymeniť displej svojpomocne.
Kombinovaná zostava reproduktora + senzora slúchadla pripevnená k zadnej časti displeja je od výroby spárovaná s vaším individuálnym telefónom iPhone , takže ho pri akejkoľvek výmene displeja musíte preniesť zo starého displeja do nového. Obsahuje zaplavovací iluminátor, ktorý je súčasťou biometrického bezpečnostného prvku Face ID. Ak je Face ID poškodené alebo vymenené, prestane fungovať, takže buďte opatrní, aby ste počas tohto postupu nepoškodili niektorý z týchto komponentov. V prípade poškodenia môže funkciu Apple ID obnoviť iba Apple alebo autorizovaný technik spoločnosti Apple.
Poznámka : Funkcia True Tone je po výmene obrazovky deaktivovaná, a to aj pri použití pôvodnej obrazovky Apple. Váš iPhone môže navyše dočasne zobrazovať varovanie o „pravosti“ displeja.

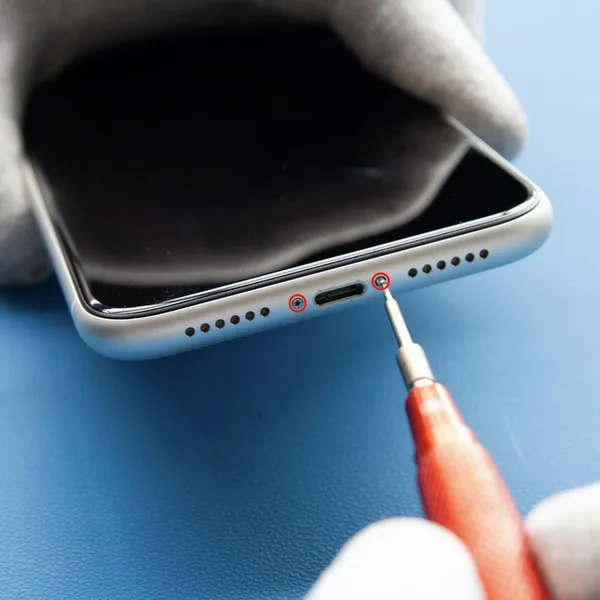

Step 1 Odmontovanie pentalobe skrutiek
Pred začatím je potrebné vybiť iPhone pod 25% pretože nabitá Li-ion batéria sa môže vznietiť alebo explodovať pri náhodnom prerezaní.
- Vypnite iPhone
- Na dolnom okraji iPhone-u odskrutkujte dve 6,7mm dlhé pentalobové skrutky pomocou skrutkovača Pentalobe (Ph0001.2)
Otvorením iPhone-u sa poruší jeho vodotesné tesnenie, preto pred začatím tohto kroku majte pripravené náhradné tesnenie. Bez nového tesnenia nebude Váš iPhone vodotesný.

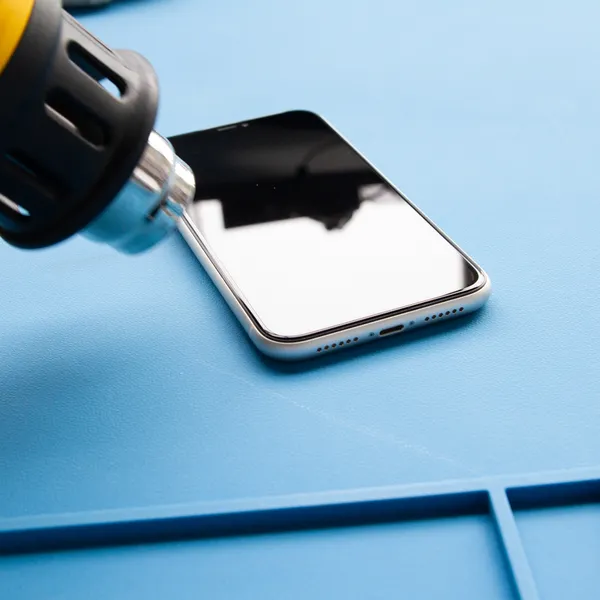

Step 2 Otváranie 1
Zahriatie spodnej hrany iPhone-u pomáha zmäkčiť lepidlo chrániace displej a uľahčuje jeho otvorenie.
- Pomocou fénu alebo teplovzdušnej pištole zahrejte spodný okraj iPhone-u cca 3 minúty, aby teplota dosiahla cca 80°C.
- Nedávajte iPhone do mikrovlnky !!!

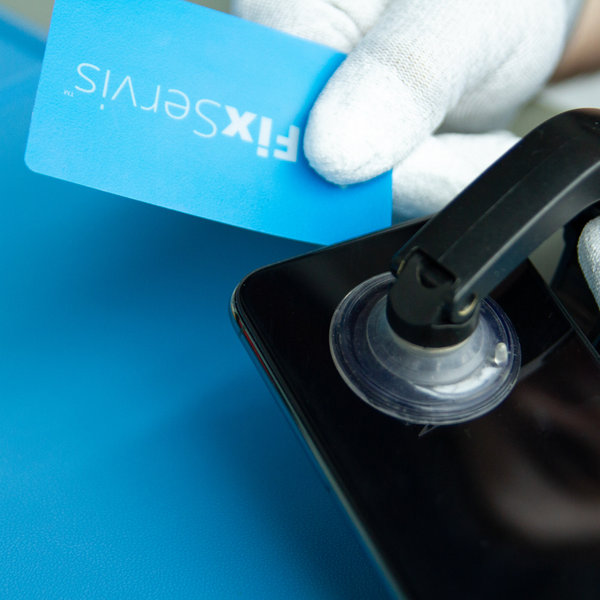

Step 3 Otváranie 2
- Umiestnite prísavky do blízkosti spodného okraja iPhone-u, jednu spredu a druhú zozadu a opatrne zatlačte na miesto.
- Držte bezpečne svoj iPhone a jemnou silou oddeľte prísavkami obrazovku od zadnej časti telefónu.
- Po oddelení displeja cca 3mm od zadnej strany vložte do medzery kartičku Fixservis.
Lepidlo, ktoré drží displej na mieste je veľmi silné, vytvorenie tejto počiatočnej medzery si preto vyžaduje použitie značnej sily. Pri ťažkostiach opäť zahrievajte spodný okraj a opatrne posúvajte obrazovku opakovane hore a dole, aby ste oslabili lepidlo, až kým nevytvoríte medzeru na vloženie kartičky Fixservis.

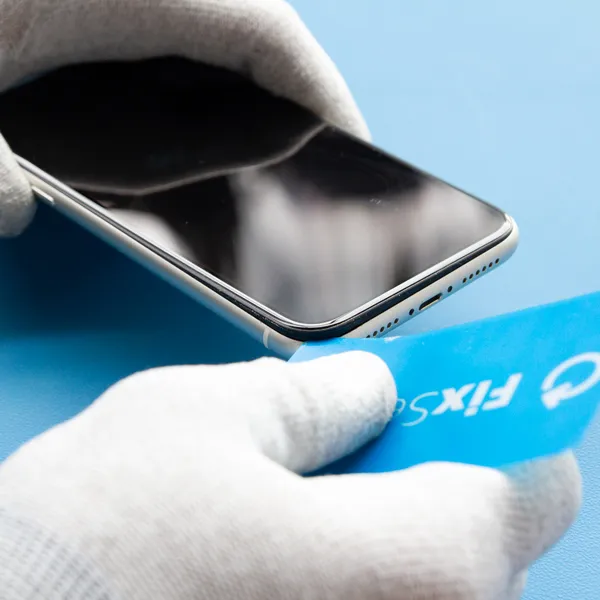

Step 4 Otváranie 3
- Posúvajte kartičku Fixservis okolo ľavého dolného rohu a po ľavom okraji smerom nahor, čím uvoľňujete lepidlo držiace displej.
- To isté opakujte okolo pravého dolného rohu a po pravom okraji smerom nahor.
Nezasúvajte kartičku príliš hlboko, aby ste nepoškodili vnútorné komponenty iPhone-u.
Step 5 Otváranie 4
- Po úspešnom uvolnení lepidla z okrajov odmontujte prísavky.
- Otvorte iPhone otočením displeja z ľavej strany ako knihu.
- Doporučujeme si podoprieť displej, aby ste neodtrhli plochý káblik, ktorý drží displej zo základnou doskou.
Zatiaľ sa nepokúšajte displej úplne oddeliť, pretože niekoľko krehkých plochých káblov ho stále pripája k základovej doske iPhone-u.

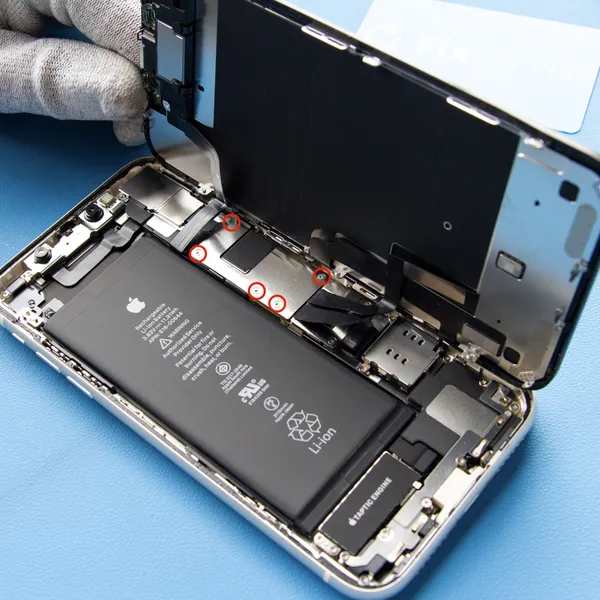

Step 6 Odmontovanie krytu logickej dosky
- Odmontujte päť 1,3 mm dlhých skrutiek pomocou Pentalobe skrutkovača (Y) upevňujúce kryt logickej dosky a zároveň ho demontujte.
Počas celej opravy sledujte každú skrutku a uistite sa, že sa vracia presne tam, odkiaľ pochádza, aby nedošlo k poškodeniu vášho iPhone-u.

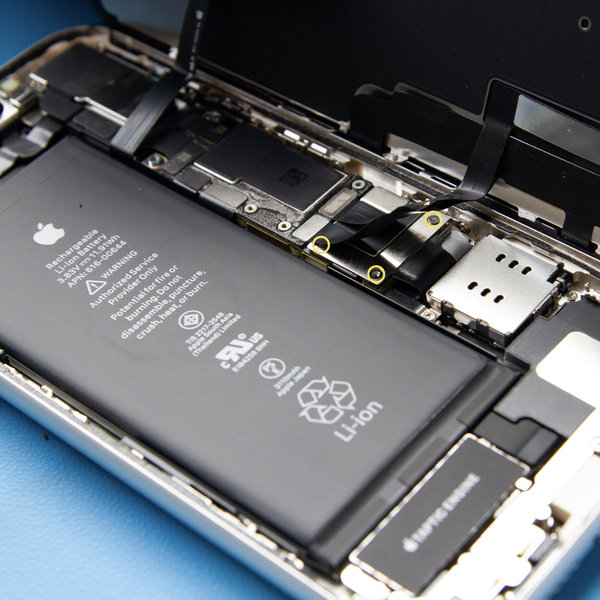

Step 7 Odmontovanie krytu konektora batérie
- Odmontujte tri 1,1 mm dlhé skrutky pomocou Pentalobe skrutkovača (Y) upevňujúce kryt konektora batérie a zároveň ho demontujte.
Počas celej opravy sledujte každú skrutku a uistite sa, že sa vracia presne tam, odkiaľ pochádza, aby nedošlo k poškodeniu vášho iPhone-u.

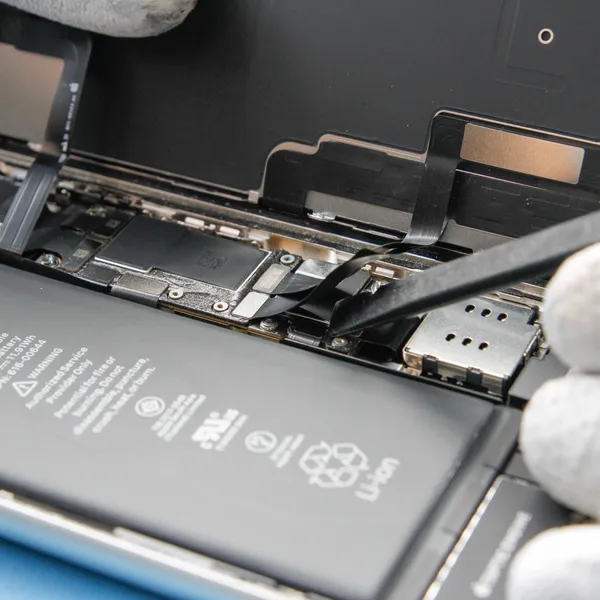

Step 8 Odpojenie batérie
- Špičkou nástroja Spudger odpojte zo základnej dosky konektor batérie na základnej doske.
- Konektor mierne ohnite od základnej dosky, aby ste zabránili náhodnému kontaktu so zásuvkou a napájaniu telefónu počas opravy.

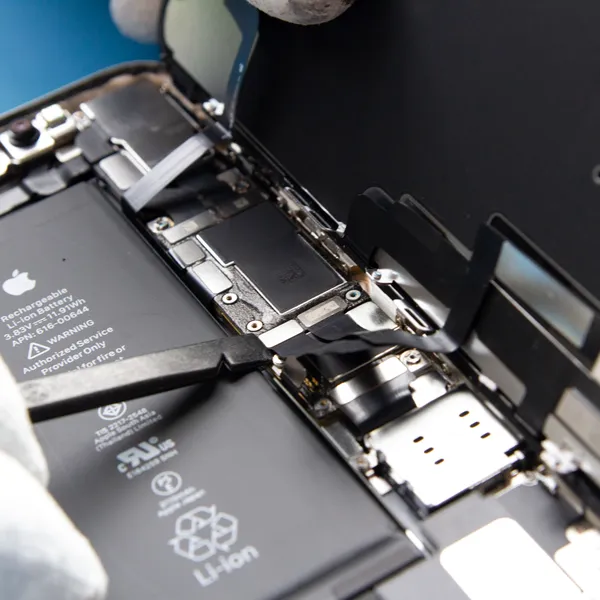

Step 9 Odpojenie displeja OLED + digilizátora
- Odpojte konektor kábla OLED panela a digilizátora pomocou nástroja Spudger.

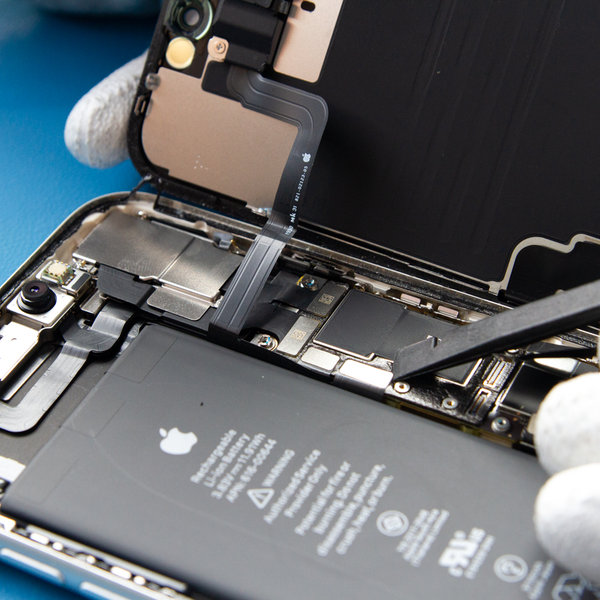

Step 10 Odpojenie predných snímačov
- Odpojte konektor flex kábla predných snímačov pomocou nástroja Spudger.
- Následne demontujte displej

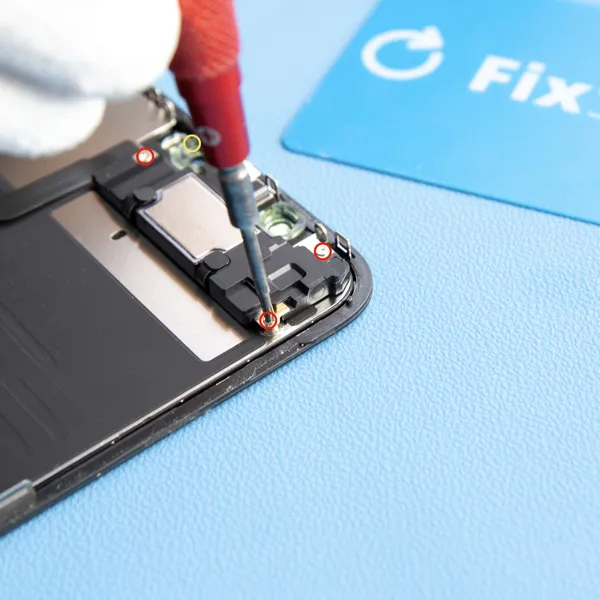

Step 11 Odskrutkovanie prednej zostavy
- Odskrutkujte štyri skrutky upevňujúce zostavu reproduktora a snímača:
- Tri 1,6 mm skrutky Phillips
- Jedna skrutka Y000 1,3 mm

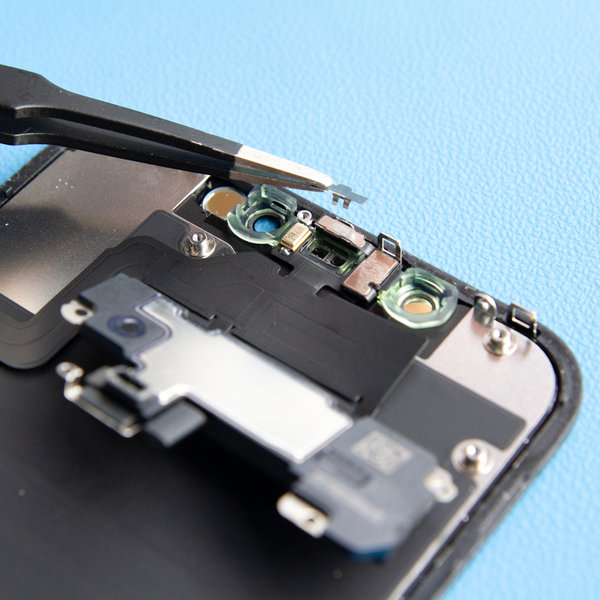

Step 12 Odmontovanie krytu snímača osvetlenia
- Pomocou pinzety odstráňte malý držiak priamo hore od snímača.
- Následne vypojte konektor snímača.

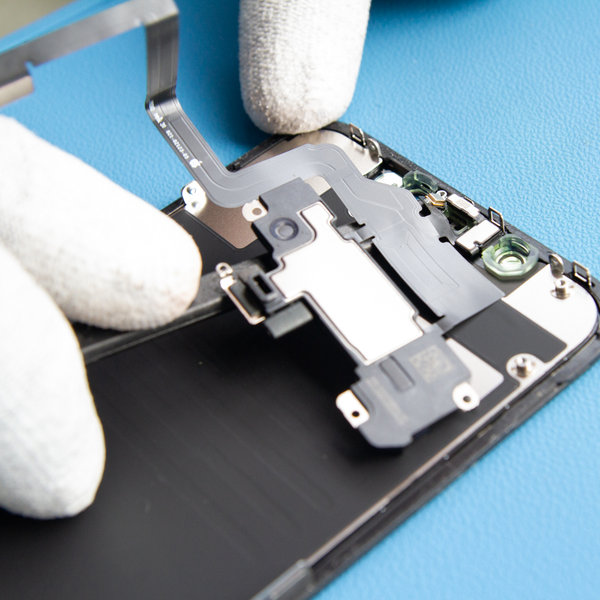

Step 13 Odlepenie zostavy reproduktora
- Pomocou nástroja Spudger jemne odlepte zostavu reproduktora.
Zostava reproduktora je pripevnená pomocou veľmi tenkých flex káblov. Dajte pozor, aby ste káble nenamáhali alebo nepoškodili.
Step 14 Namontujte nový LCD displej
- Na nový LCD displej namontujte zostavu reproduktora + predného snímača.
Pri reinštalácii postupujte podľa tohto návodu v opačnom poradí.
