ResetVýmena LCD displeja Xiaomi Redmi Note 9 Pro
Technická náročnosť
Trvanie postupu
Počet krokov v návode
Návod na výmenu LCD displeja na zariadení Xiaomi Redmi Note 9 Pro.
Otvorením zariadenia sa poruší jeho vodotesné tesnenie. Ak ho nevymeníte, telefón bude fungovať, ale nebude vodotesný.
Predtým ako začnete s demontážou, vybite batériu v zariadení pod 25%.
Ak si nie ste istí, ako postupovať, vezmite zariadenie odborníkom.
Opravu realizujte na čistom a dobre osvetlenom mieste.
Step 1 Demontáž slotu SIM karty
- Pomocou sponky vysuňte slot SIM karty.
Pri opätovnom vkladaní slotu SIM karty dbajte na správnu orientáciu.

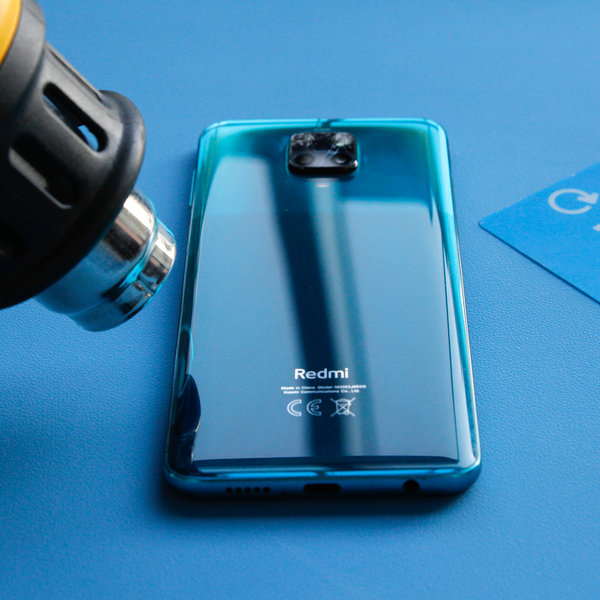

Step 2 Otváranie 1
![Otváranie 1](/media/instructions/_MG_5034_9W0DRiU.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
Zahriatie spodnej hrany smartphonu pomáha zmäkčiť lepidlo chrániace displej a uľahčuje jeho otvorenie.
- Pomocou fénu alebo teplovzdušnej pištole zahrejte spodný okraj smartphonu cca 3 minúty, aby teplota dosiahla cca 80°C.
- Nedávajte smartphone do mikrovlnky !!!

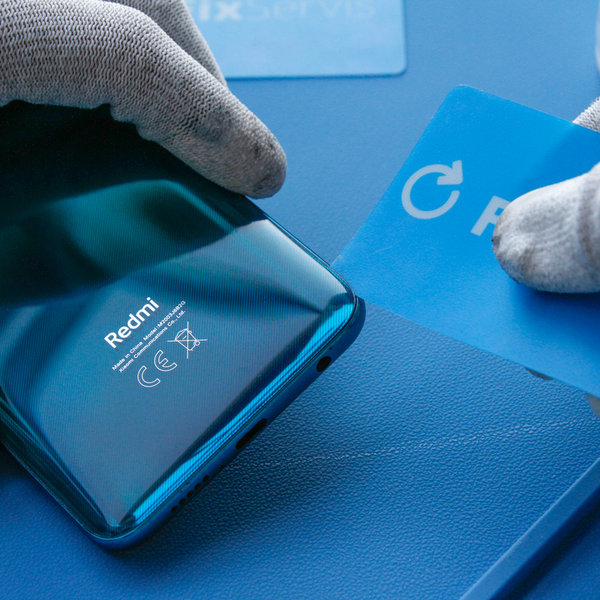

Step 3 Otváranie 2
![Otváranie 2](/media/instructions/_MG_5035_wFmcTEy.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
![Otváranie 2 #1](/media/instructions/_MG_5035_wFmcTEy.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Otváranie 2 #2](/media/instructions/_MG_5037_HTE1uiY.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
- Zasuňte kartičku Fixservis medzi rám a zadný kryt, aby sa vytvoril mierny otvor a pomalým posúvaním odlepte zadný kryt.
- V prípade potreby použite čistiacu kvapalinu (Cleanser - Isopropanol 100%)
Ak máte problém oddeliť zadný kryt, zahrejte znova smartphone na ďalšie zmäkčenie lepidla. Dajte si pozor, aby ste sa vyhli prehriatiu.

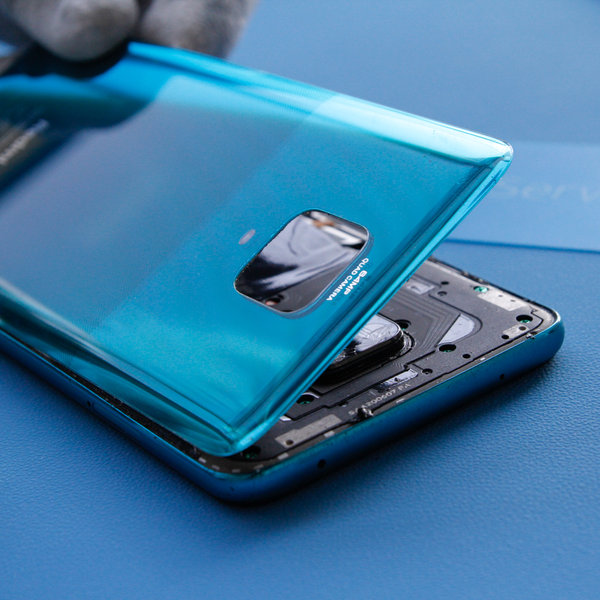

Step 4 Odstránenie zadného krytu
![Odstránenie zadného krytu](/media/instructions/_MG_5038_AXlKCDK.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
- Odstráňte zadný kryt.

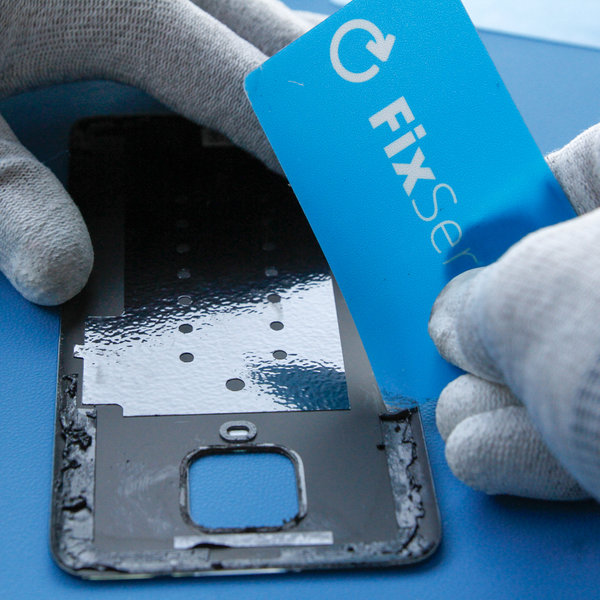

Step 5 Odlepenie starého lepidla okolo okrajov zadného krytu
![Odlepenie starého lepidla okolo okrajov zadného krytu](/media/instructions/_MG_5041_eveiNb2.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
![Odlepenie starého lepidla okolo okrajov zadného krytu #1](/media/instructions/_MG_5041_eveiNb2.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Odlepenie starého lepidla okolo okrajov zadného krytu #2](/media/instructions/_MG_5042_w5YQ3sM.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
- Odstráňte staré lepidlo po okrajoch smartphonu.
- V prípade potreby použite čistiaci sprej Cleanser IPA Plus na vyčistenie zvyšku lepidla.

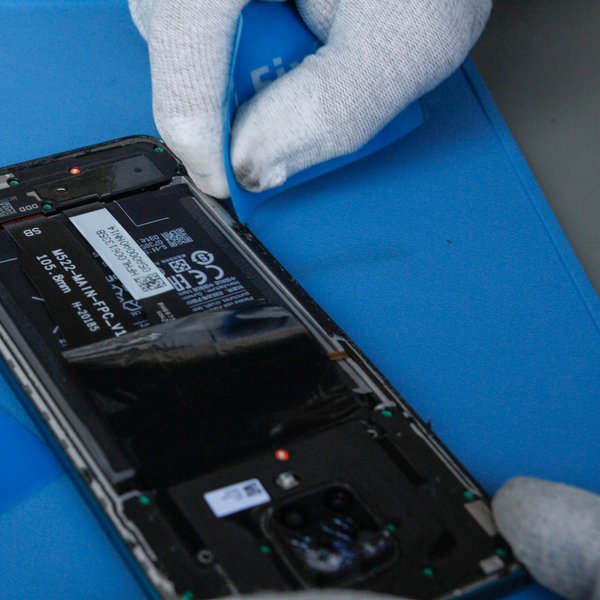

Step 6 Odlepenie starého lepidla okolo okrajov zo smartphonu
![Odlepenie starého lepidla okolo okrajov zo smartphonu](/media/instructions/_MG_5045_T4fxNEn.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
![Odlepenie starého lepidla okolo okrajov zo smartphonu #1](/media/instructions/_MG_5045_T4fxNEn.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Odlepenie starého lepidla okolo okrajov zo smartphonu #2](/media/instructions/_MG_5046_keffCnn.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
- Pomocou kartičky Fixservis a pinzety odlepte pozostávajúce lepidlo z okrajov na zariadení.
- V prípade potreby použite čistiaci sprej Cleanser IPA Plus na vyčistenie zvyšku lepidla.

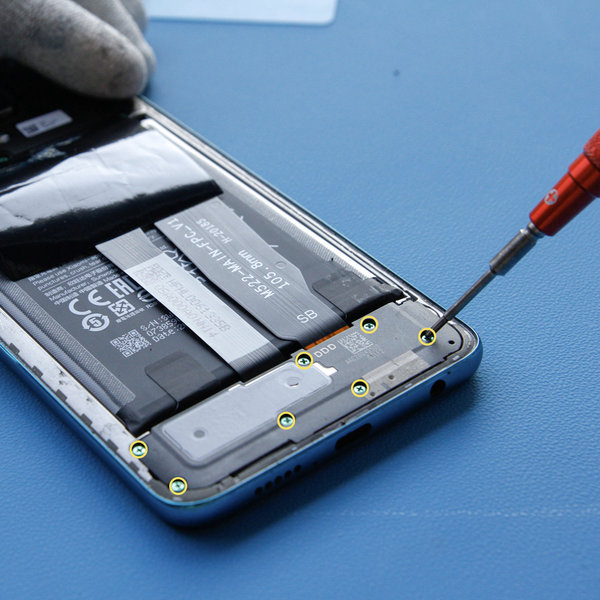

Step 7 Odmontovanie krytu USB dosky
![Odmontovanie krytu USB dosky](/media/instructions/_MG_5047_kopie_JPjOZbD.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
![Odmontovanie krytu USB dosky #1](/media/instructions/_MG_5047_kopie_JPjOZbD.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Odmontovanie krytu USB dosky #2](/media/instructions/_MG_5048_2sGkEUB.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
- Odskrutkujte 7 krížových skrutiek pomocou Pentalobe (krížového) skrutkovača upevňujúce kryt USB dosky.
- Následne demontujte kryt pomocou nástroja Spudger alebo pinzety.
Počas celej opravy sledujte každú skrutku a uistite sa, že sa vracia presne tam, odkiaľ pochádza, aby nedošlo k poškodeniu smartphonu.

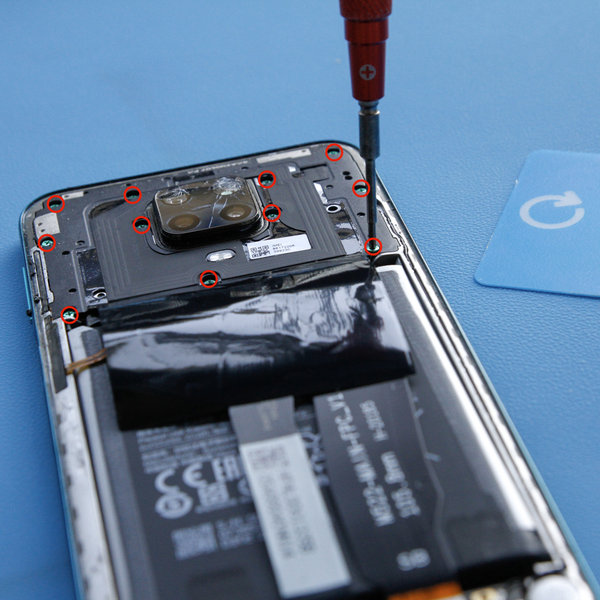

Step 8 Odmontovanie krytu základnej dosky
![Odmontovanie krytu základnej dosky](/media/instructions/_MG_5050_kopie_IIl7mPb.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
![Odmontovanie krytu základnej dosky #1](/media/instructions/_MG_5050_kopie_IIl7mPb.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Odmontovanie krytu základnej dosky #2](/media/instructions/_MG_5053_aWzKGrf.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
- Odskrutkujte 11 krížových skrutiek pomocou Pentalobe (krížového) skrutkovača upevňujúce kryt základnej dosky.
- Následne demontujte kryt pomocou nástroja Spudger alebo pinzety.
Počas celej opravy sledujte každú skrutku a uistite sa, že sa vracia presne tam, odkiaľ pochádza, aby nedošlo k poškodeniu smartphonu.

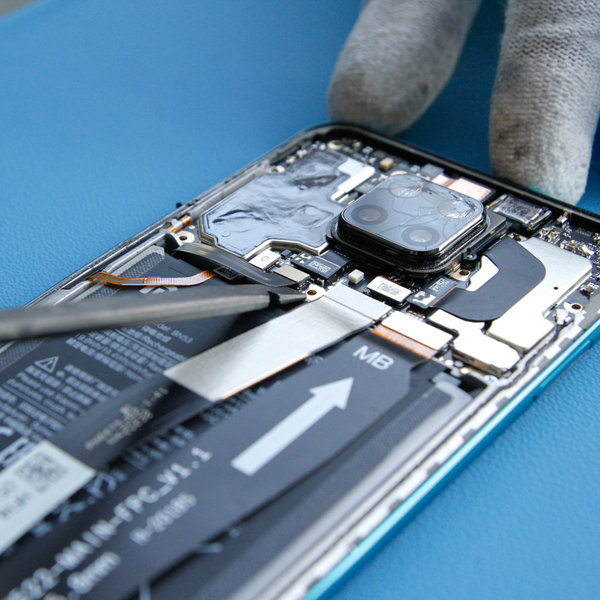

Step 9 Odpojenie batérie
![Odpojenie batérie](/media/instructions/_MG_5061_ZkVTGJV.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
- Plochým koncom Spudgeru odpojte konektor batérie.

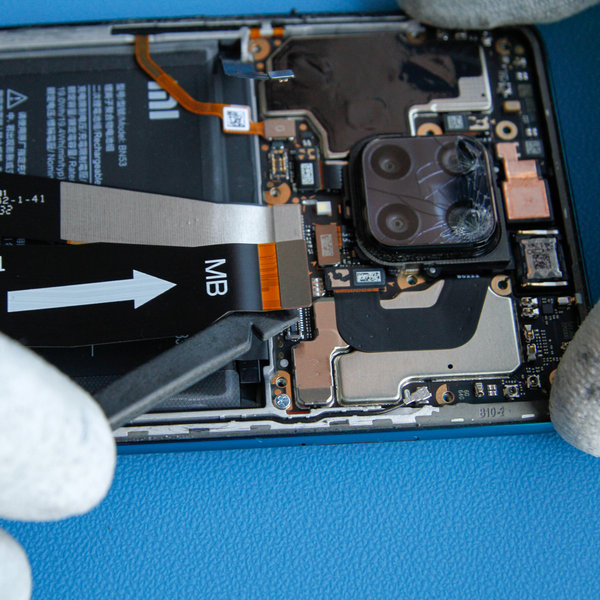

Step 10 Odpojenie prepojovacieho flex kábla od základnej dosky
![Odpojenie prepojovacieho flex kábla od základnej dosky](/media/instructions/_MG_5062_p8B2oEy.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
![Odpojenie prepojovacieho flex kábla od základnej dosky #1](/media/instructions/_MG_5062_p8B2oEy.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Odpojenie prepojovacieho flex kábla od základnej dosky #2](/media/instructions/_MG_5063_KmEFAnj.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Odpojenie prepojovacieho flex kábla od základnej dosky #3](/media/instructions/_MG_5064_diOydth.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
- Plochým koncom Spudgeru vypáčte a odpojte prepojovací kábel od základnej dosky z hornej a dolnej strany.
- Následne ho odstráňte pomocou pinzety.

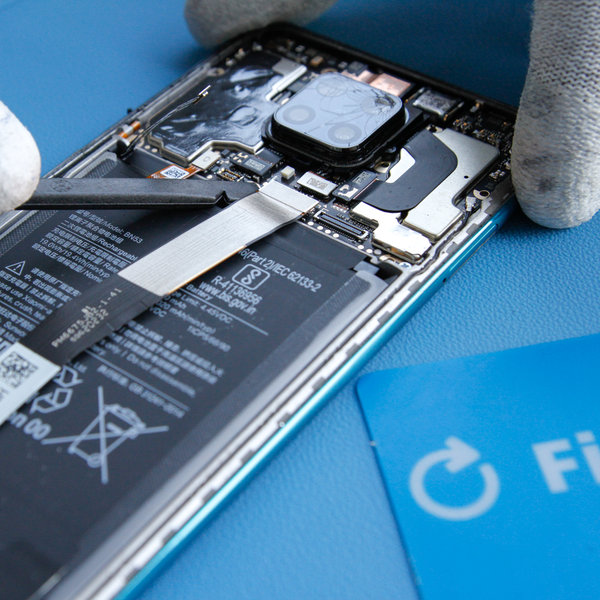

Step 11 Odpojenie flex kábla displeja
![Odpojenie flex kábla displeja](/media/instructions/_MG_5065_vhbd5ts.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
- Plochým koncom Spudgeru vypáčte a odpojte flex kábel displeja.
- Následne ho odstráňte pomocou pinzety.

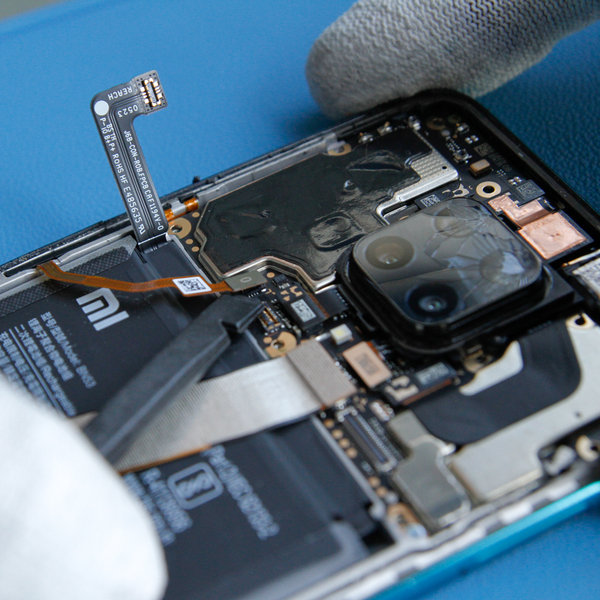

Step 12 Odpojenie flex kábla od tlačidla napájania / hlasitosti
![Odpojenie flex kábla od tlačidla napájania / hlasitosti](/media/instructions/_MG_5066_Ij1WJ2D.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
- Plochým koncom Spudgeru vypáčte a odpojte konektor od tlačidla napájania / hlasitosti.

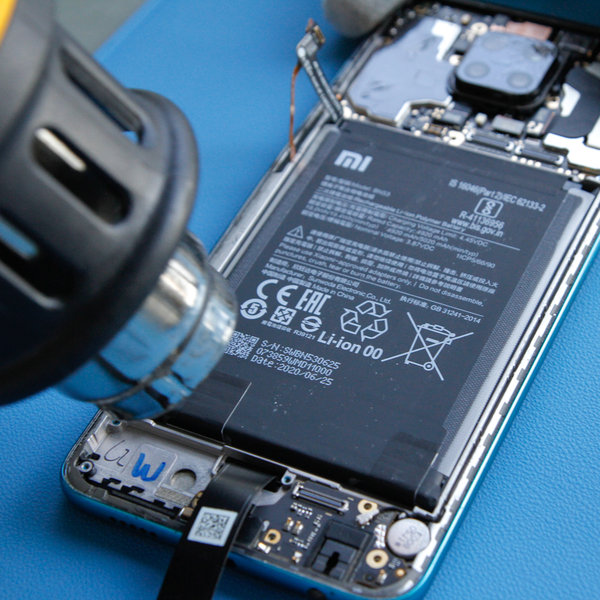

Step 13 Nahriatie batérie
![Nahriatie batérie](/media/instructions/_MG_5068_qfFpUoc.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
- Použite sušič vlasov alebo teplovzdušnú pištoľ na displej na 1-2 minúty, aby zmäklo lepidlo pod batériou.
Dajte si pozor, aby ste smartphone neprehriali.

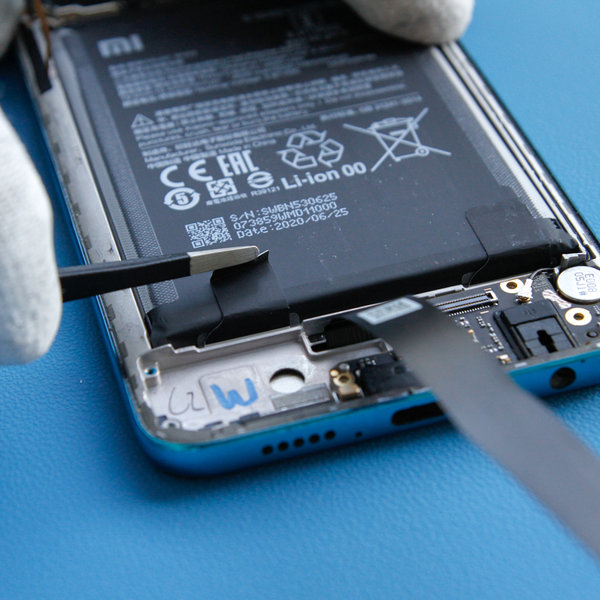

Step 14 Odlepenie lepiacich úchytiek
![Odlepenie lepiacich úchytiek](/media/instructions/_MG_5075_5hYYhNs.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
![Odlepenie lepiacich úchytiek #1](/media/instructions/_MG_5075_5hYYhNs.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Odlepenie lepiacich úchytiek #2](/media/instructions/_MG_5077_VmUXHA8.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Odlepenie lepiacich úchytiek #3](/media/instructions/_MG_5078_gGQdTxO.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
- Pomocou pinzety odlepte pásky nalepené na baterii.
- Uchopte úchytky súčasne a pomaly ťahaním ťahajte lepidlo smerom od batérie.

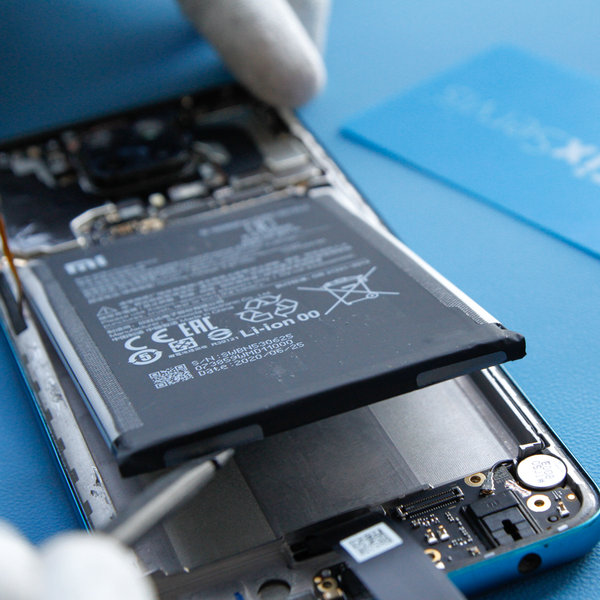

Step 15 Výber batérie
![Výber batérie](/media/instructions/_MG_5080_nnUYXXB.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
![Výber batérie #1](/media/instructions/_MG_5080_nnUYXXB.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Výber batérie #2](/media/instructions/_MG_5081_Q5ECZp7.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
- Pomocou veľkého Spudgera alebo kartičky Fixservis vyberte batériu zo zariadenia.
- V prípade potreby použite čistiaci sprej Cleanser IPA Plus na vyčistenie zvyšku lepidla na batérii.

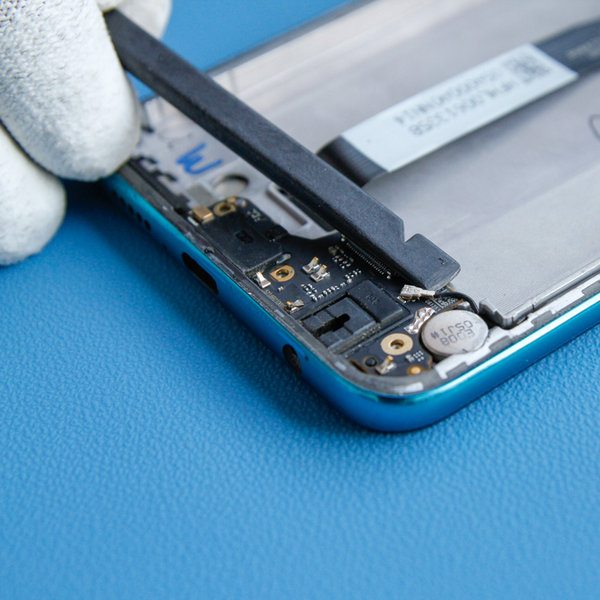

Step 16 Odpojenie NFC antény
![Odpojenie NFC antény](/media/instructions/_MG_5082.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
![Odpojenie NFC antény #1](/media/instructions/_MG_5082.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Odpojenie NFC antény #2](/media/instructions/_MG_5083.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Odpojenie NFC antény #3](/media/instructions/_MG_5084.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
- Plochým koncom Spudgeru odpojte NFC anténu z hornej a dolnej časti smartphonu.
- Následne ju odstráňte pomocou pinzety.

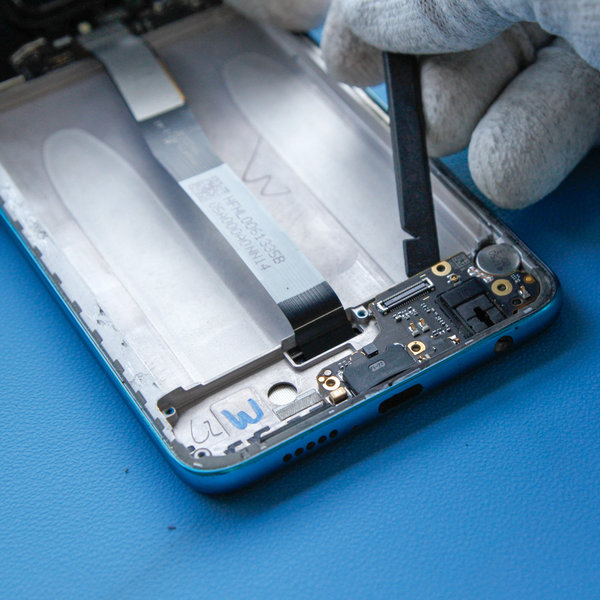

Step 17 Odmontovanie USB dosky
![Odmontovanie USB dosky](/media/instructions/_MG_5085.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
![Odmontovanie USB dosky #1](/media/instructions/_MG_5085.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Odmontovanie USB dosky #2](/media/instructions/_MG_5086.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
- Pomocou nástroja Soudger vyberte USB dosku zo zostavy smartphonu.

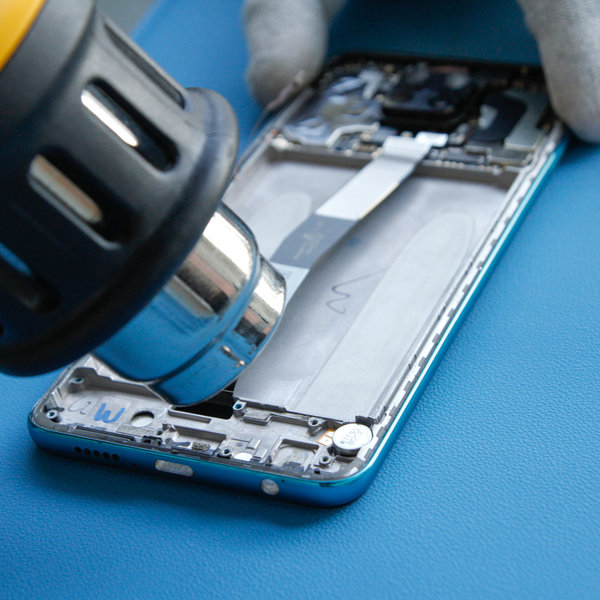

Step 18 Odmontovanie vybračného modulu
![Odmontovanie vybračného modulu](/media/instructions/_MG_5088.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
![Odmontovanie vybračného modulu #1](/media/instructions/_MG_5088.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Odmontovanie vybračného modulu #2](/media/instructions/_MG_5089.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
- Použite sušič vlasov alebo teplovzdušnú pištoľ na displej na 1-2 minúty, aby zmäklo lepidlo pod vybračným modulom, ktorý je prilepený k zostave.
- Pomocou pinzety vyberte vybračný modul zo zostavy smartphonu.

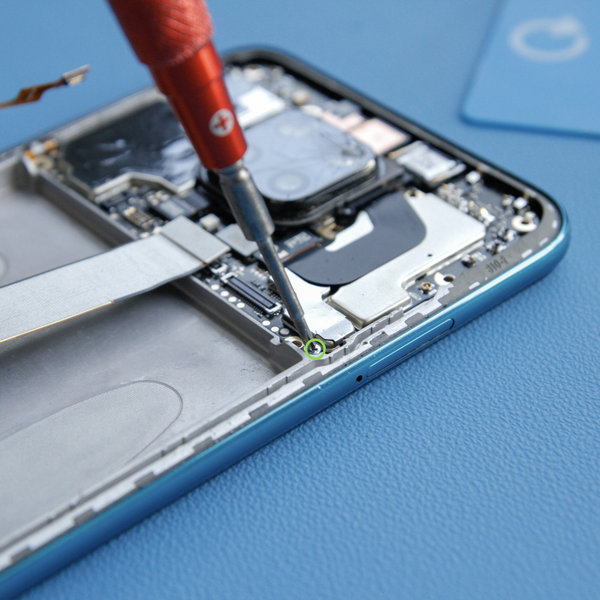

Step 19 Odskrutkovanie základnej dosky
![Odskrutkovanie základnej dosky](/media/instructions/_MG_5092_kopie.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
- Odskrutkujte jednu krížovú skrutku pomocou Pentalobe (krížového) skrutkovača upevňujúcu základnú dosku.

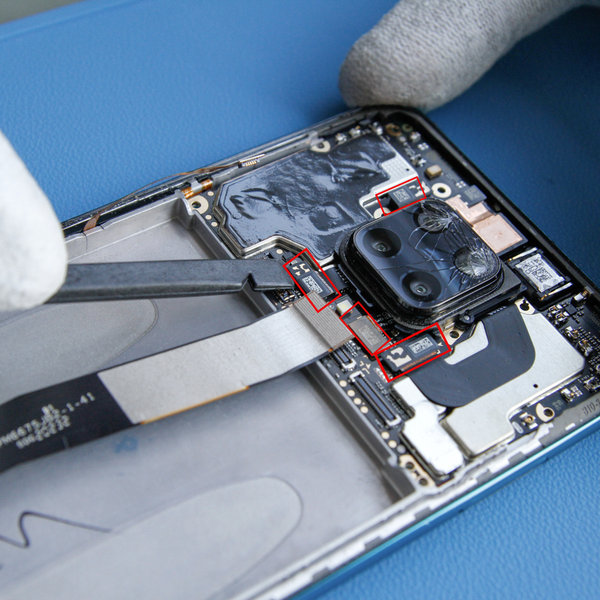

Step 20 Odpojenie zadnej kamery
![Odpojenie zadnej kamery](/media/instructions/_MG_5094_kopie.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
![Odpojenie zadnej kamery #1](/media/instructions/_MG_5094_kopie.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Odpojenie zadnej kamery #2](/media/instructions/_MG_5097.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
- Plochým koncom Spudgeru odpojte štyri flex káble zadnej kamery.
- Následne zadnú kameru odstráňte pomocou pinzety.
Pri odpájaní flex káblov dbajte na zvýšenú opatrnosť, aby ste nepoškodili flex káble.

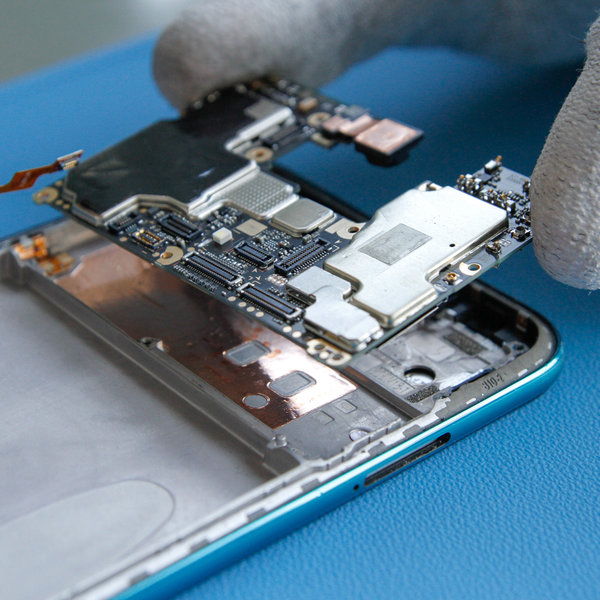

Step 21 Odmontovanie základnej dosky
![Odmontovanie základnej dosky](/media/instructions/_MG_5102.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
- Plochým koncom Spudgeru vypáčte základnú základnú dosku.
- Následne základnú dosku odstráňte pomocou pinzety.

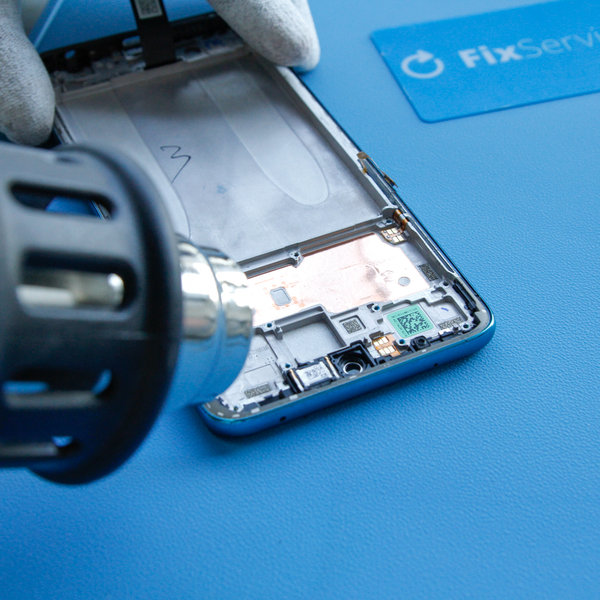

Step 22 Odmontovanie reproduktora sláchadla
![Odmontovanie reproduktora sláchadla](/media/instructions/_MG_5104.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
![Odmontovanie reproduktora sláchadla #1](/media/instructions/_MG_5104.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Odmontovanie reproduktora sláchadla #2](/media/instructions/_MG_5106.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
- Použite sušič vlasov alebo teplovzdušnú pištoľ na displej na 1-2 minúty, aby zmäklo lepidlo pod slúchadlom, ktorý je prilepený k zostave.
- Pomocou pinzety vyberte reprodukto slúchadla zo zostavy smartphonu.
Zapamätajte si ako vyberáte reproduktor slúchadla, aby ste ho vedeli spätne správne zapojiť.

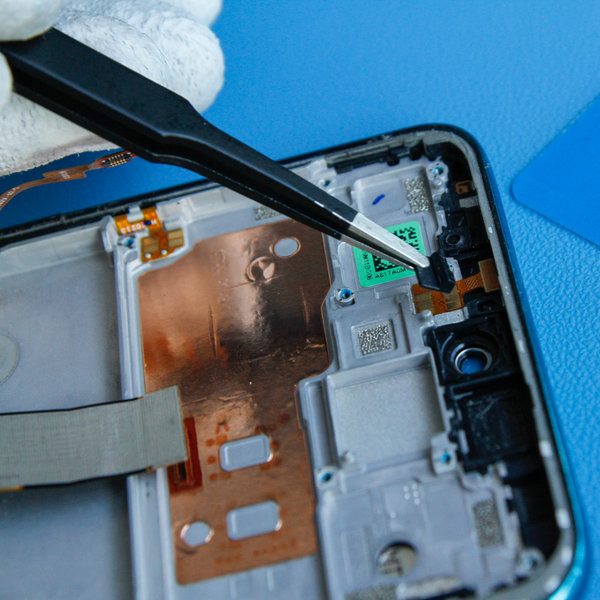

Step 23 Odmontovanie proximity senzora
![Odmontovanie proximity senzora](/media/instructions/_MG_5108.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
![Odmontovanie proximity senzora #1](/media/instructions/_MG_5108.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Odmontovanie proximity senzora #2](/media/instructions/_MG_5109.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
- Pomocou pinzety odstráňte aritačnú gumičku, ktorá drží proximity senzor.
- Následne pomocou pinzety odlepte proximity senzor.

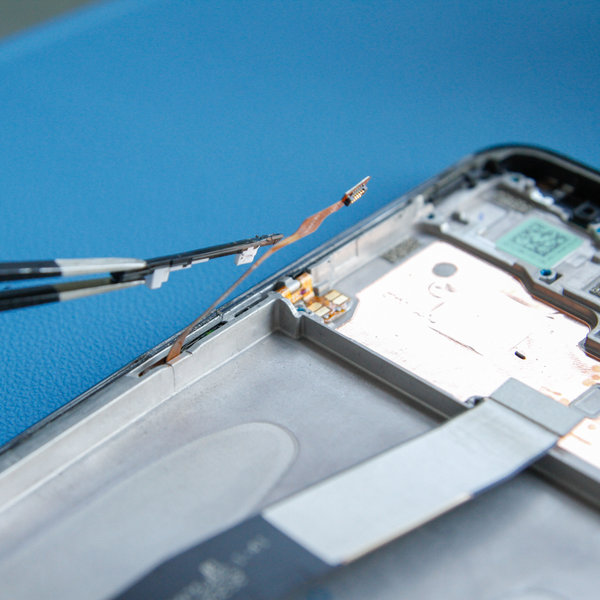

Step 24 Odmontovanie bočného tlačidla
![Odmontovanie bočného tlačidla](/media/instructions/_MG_5110.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
![Odmontovanie bočného tlačidla #1](/media/instructions/_MG_5110.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Odmontovanie bočného tlačidla #2](/media/instructions/_MG_5112.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
- Pomocou pinzety odstráňte bočné tlačidlo.

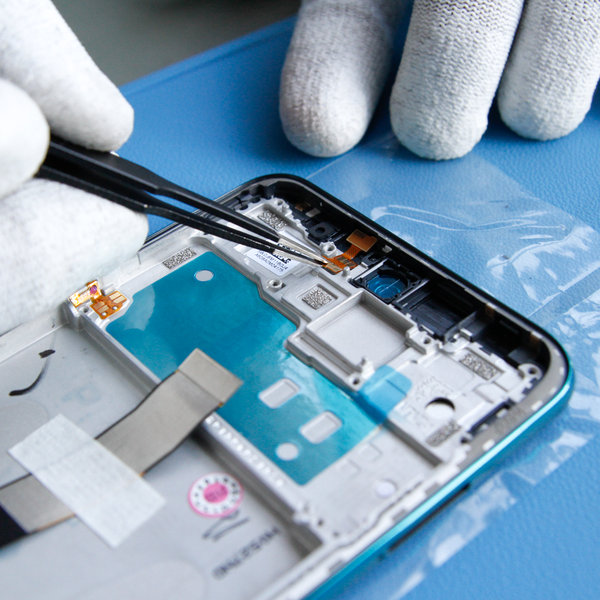

Step 25 Namontovanie nového LCD displeja
![Namontovanie nového LCD displeja](/media/instructions/_MG_5113.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
- na nový LCD displej namontujte všetky komponenty od tohto kroku spätne.
Pri reinštalácii postupujte podľa tohto návodu v opačnom poradí.

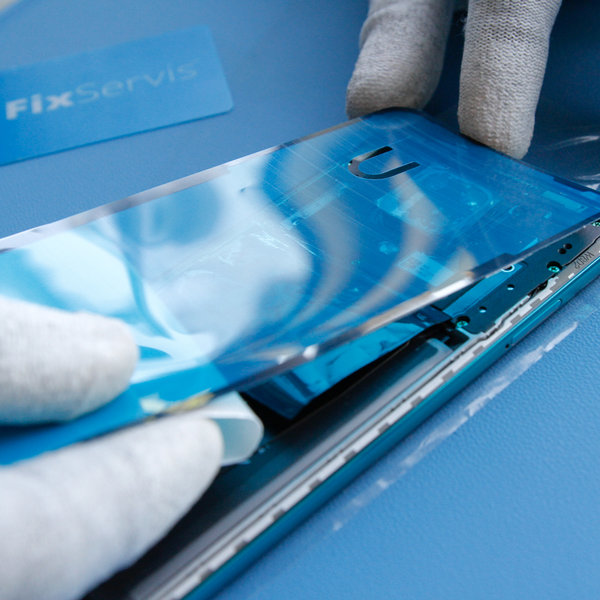

Step 26 Nalepenie nového lepidla na zadný kryt smartphonu
![Nalepenie nového lepidla na zadný kryt smartphonu](/media/instructions/_MG_5132_mra7XKZ.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
![Nalepenie nového lepidla na zadný kryt smartphonu #1](/media/instructions/_MG_5132_mra7XKZ.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Nalepenie nového lepidla na zadný kryt smartphonu #2](/media/instructions/_MG_5134_elM7gjC.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
- Nalepte novú lepku po okrajoch zadného krytu z vnútornej strany.
- Následne ho prilepte k smartphonu.
Nové lepidlo zabezpečí odolnosť smartphonu voči vode a prachu.

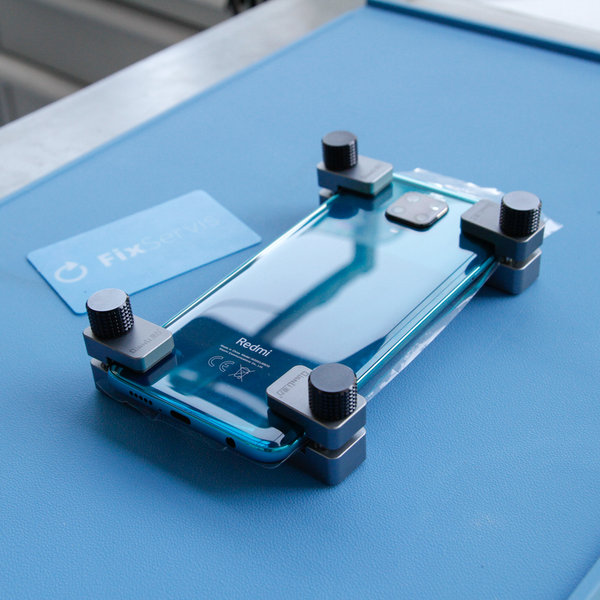

Step 27 Uchopenie svoriek
![Uchopenie svoriek](/media/instructions/_MG_5141_w3PLfUI.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
- Nasaďte svorky tak, ako to je na obrázku, ktoré zabezpečia lepšie spevnenie lepidla medzi krytom a displejom.
