Výmena LCD displeja Xiaomi Mi 10T Pro

Pridané dňa 13.10.2021

Technická náročnosť

Stredne náročné

Trvanie postupu

90 minút

Počet krokov v návode

20

Potrebné náhradné diely:

Návod na výmenu LCD displeja na zariadení Xiaomi Mi 10T Pro.

Otvorením zariadenia sa poruší jeho vodotesné tesnenie. Ak ho nevymeníte, telefón bude fungovať, ale nebude vodotesný.

Predtým ako začnete s demontážou, vybite batériu v zariadení pod 25%.

Ak si nie ste istí, ako postupovať, vezmite zariadenie odborníkom.

Opravu realizujte na čistom a dobre osvetlenom mieste.

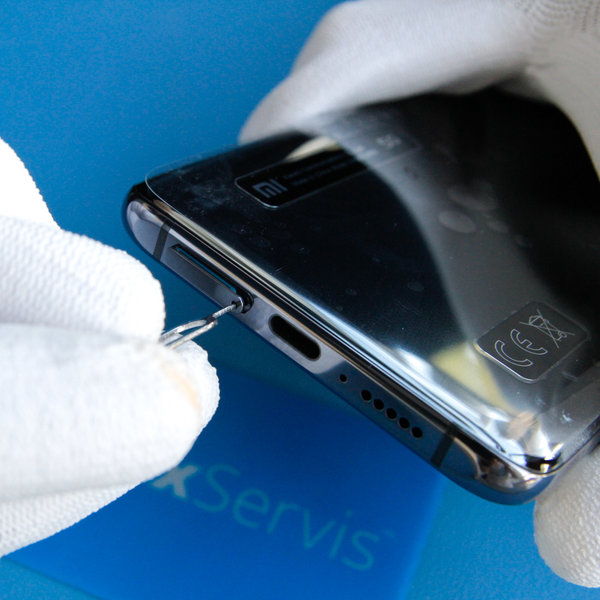

Krok 1Demontáž slotu SIM karty

  • Pomocou sponky vysuňte slot SIM karty.

Pri opätovnom vkladaní slotu SIM karty dbajte na správnu orientáciu.

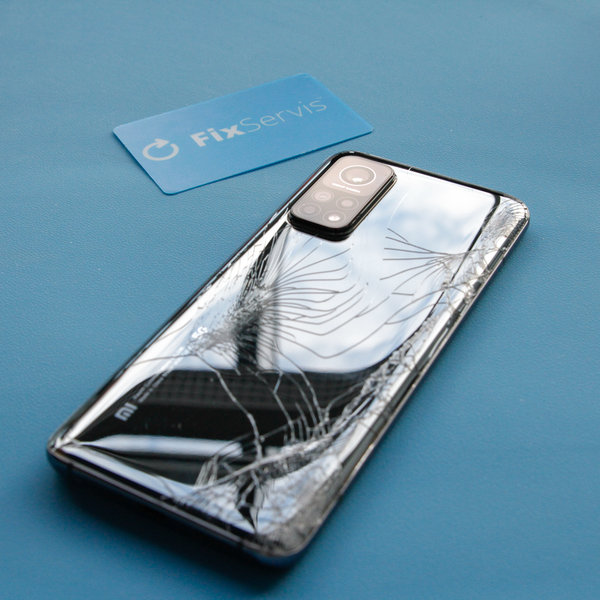

Krok 2Otváranie 1

Zahriatie spodnej hrany smartphonu pomáha zmäkčiť lepidlo chrániace displej a uľahčuje jeho otvorenie.

  • Pomocou fénu alebo teplovzdušnej pištole zahrejte spodný okraj smartphonu cca 3 minúty, aby teplota dosiahla cca 80°C.
  • Nedávajte smartphone do mikrovlnky !!!

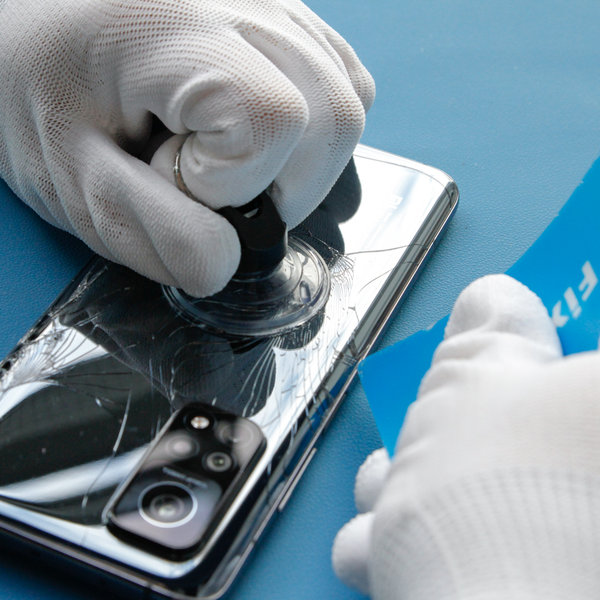

Krok 3Otváranie 2

  • Umiestnite prísavku na zadný kryt, aby ste mohli jemným tlakom oddeliť zadný kryt od rámu smatrphonu.
  • Následne zasuňte kartičku Fixservis medzi rám a zadný kryt, aby sa vytvoril mierny otvor a pomalým posúvaním odlepte zadný kryt.
  • V prípade potreby použite čistiacu kvapalinu (Cleanser - Isopropanol 100%)

Ak máte problém oddeliť zadný kryt, zahrejte znova smartphone na ďalšie zmäkčenie lepidla. Dajte si pozor, aby ste sa vyhli prehriatiu.

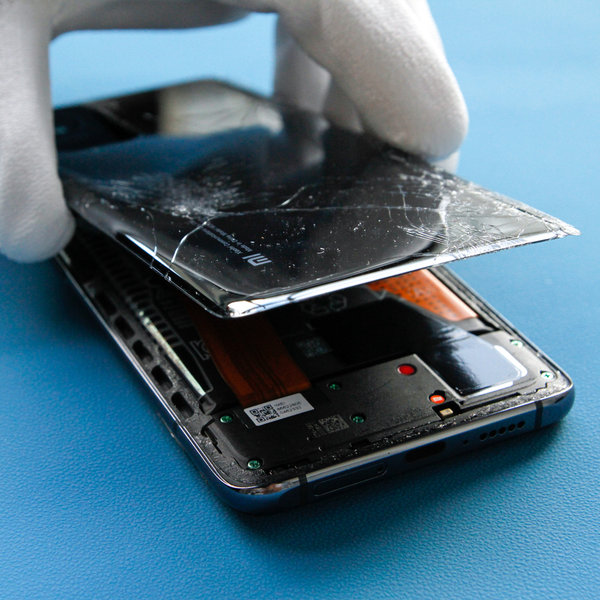

Krok 4Odstránenie zadného krytu

  • Odstráňte zadný kryt.

Krok 5Odmontovanie krytu základnej dosky + krytu USB dosky

  • Odskrutkujte 14 krížových skrutiek pomocou Pentalobe (krížového) skrutkovača upevňujúce kryt základnej dosky a kryt USB dosky.

Počas celej opravy sledujte každú skrutku a uistite sa, že sa vracia presne tam, odkiaľ pochádza, aby nedošlo k poškodeniu smartphonu.

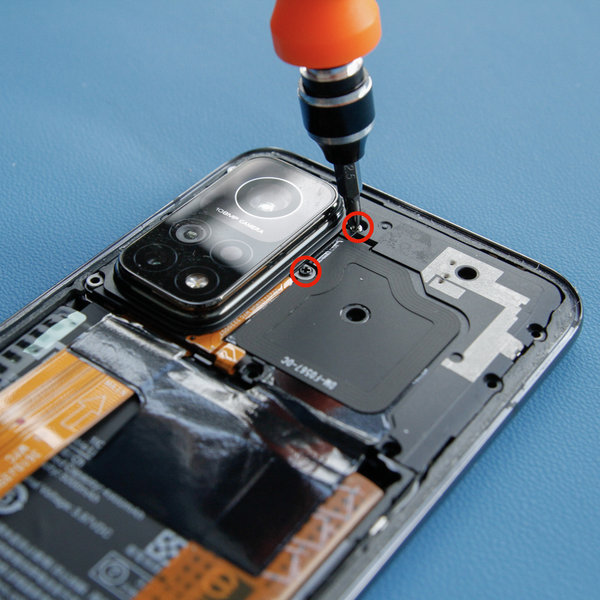

Krok 6Odmontovanie krytu od kamery

  • Odskrutkujte 2 krížové skrutky pomocou Pentalobe (krížového) skrutkovača upevňujúce kryt kamery.
  • Následne ho pomocou pinzety odstráňte.

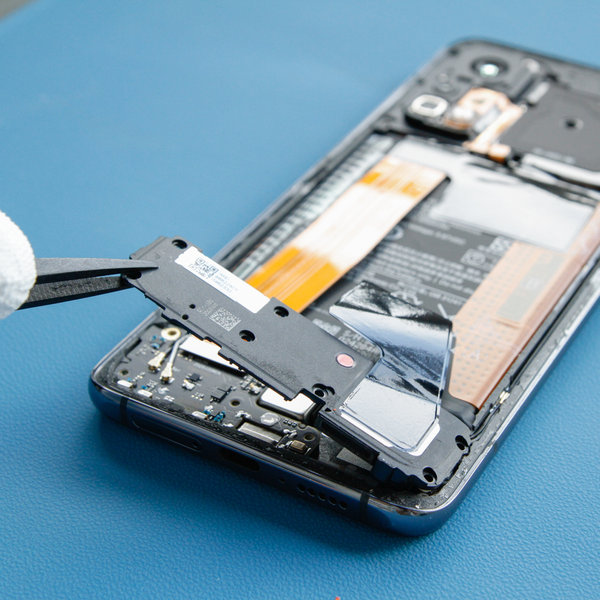

Krok 7Odstránenie krytu základnej dosky + krytu USB dosky

  • Odstráňte pomocou pinzety kryt základnej dosky + kryt USB dosky.
  • Pri odstraňovaní krytu základnej dosky odpojte flex kábel od snímača odtlačkov prstov.

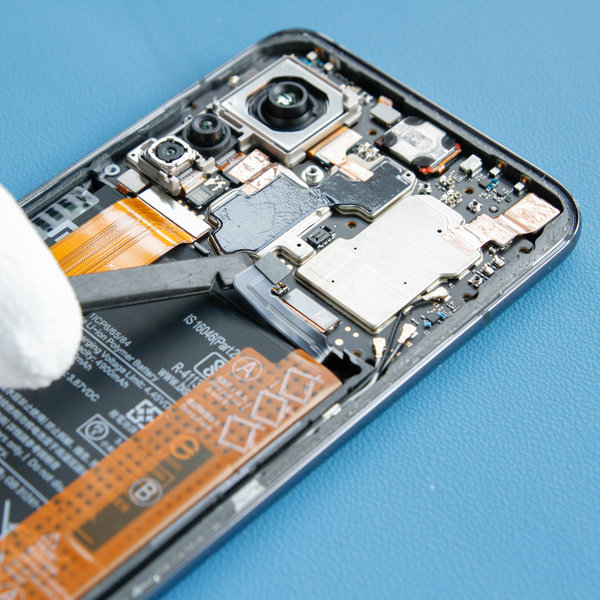

Krok 8Odpojenie batérie

  • Plochým koncom Spudgeru odpojte konektor batérie.

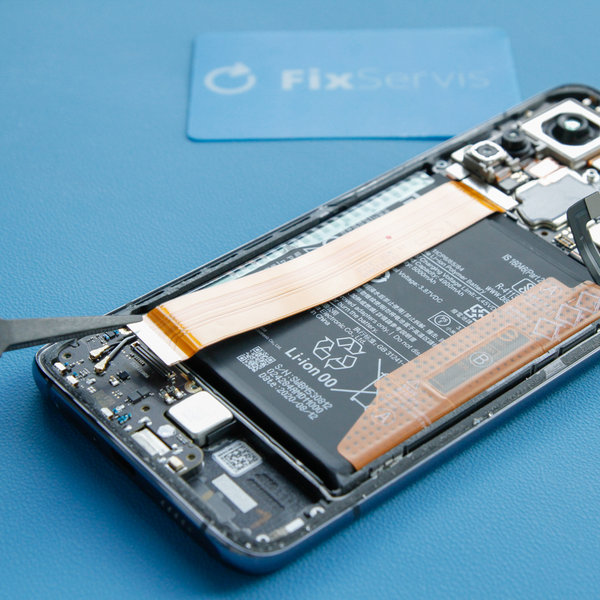

Krok 9Odpojenie prepojovacieho kábla od základnej dosky

  • Plochým koncom Spudgeru odpojte prepojovací kábel od základnej dosky z hornej a dolnej strany.
  • Následne ho odstráňte pomocou pinzety.

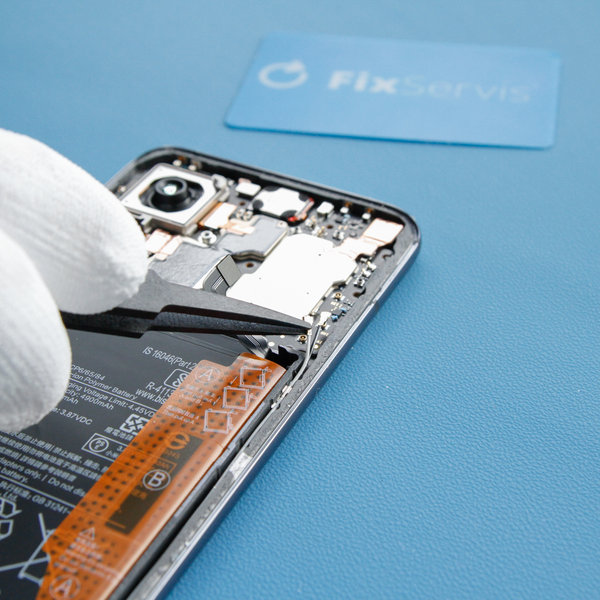

Krok 10Odpojenie kábla antény

  • Káble antény mobilného telefónu sú pripevnené k základnej doske.
  • Pomocou nástroja Spudger odpojte antény z hornej aj dolnej časti od základnej dosky a následne ich vyberte pomocou pinzety spolu zo spodnou USB doskou.

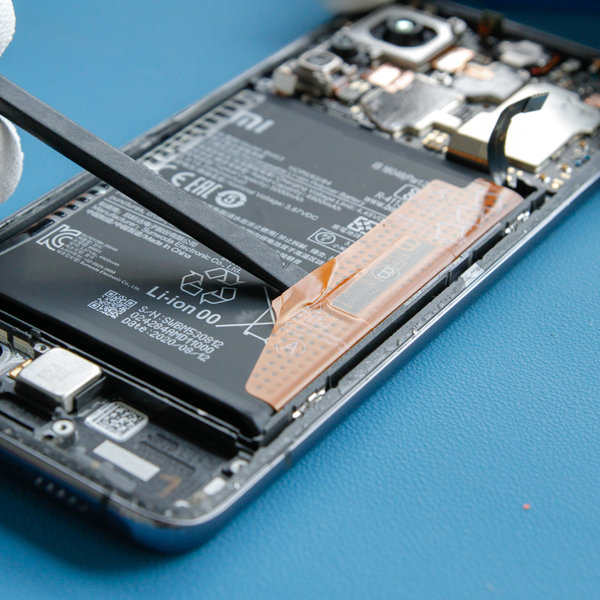

Krok 11Výber batérie

  • Pomocou Spudgera alebo kartičky Fixservis odlepte lepku, ktorá je prilepená na baterke a následne vyberte baterku.
  • V prípade ak sa Vám nedarí vybrať baterku, použite sušič vlasov alebo teplovzdušnú pištoľ na displej na 1-2 minúty, aby zmäklo lepidlo pod batériou.
  • Dajte si pozor, aby ste smartphone neprehriali.

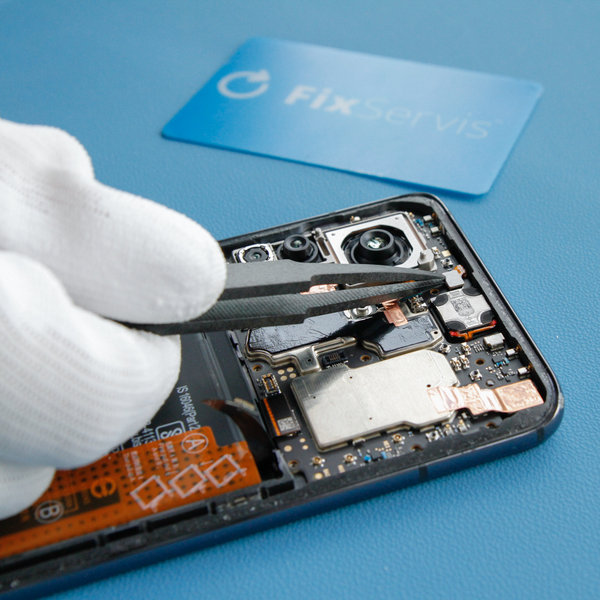

Krok 12Odpojenie svetelného senzora

  • Pomocou nástroja Spudger odpojte flex kábel od svetelného senzora.

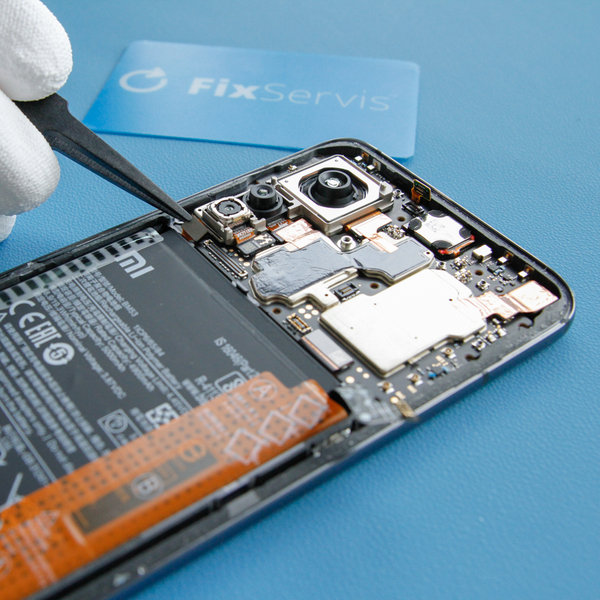

Krok 13Odpojenie flex káblov od základnej dosky

  • Pomocou nástroja Spudger odpojíme flex káble od základnej dosky.

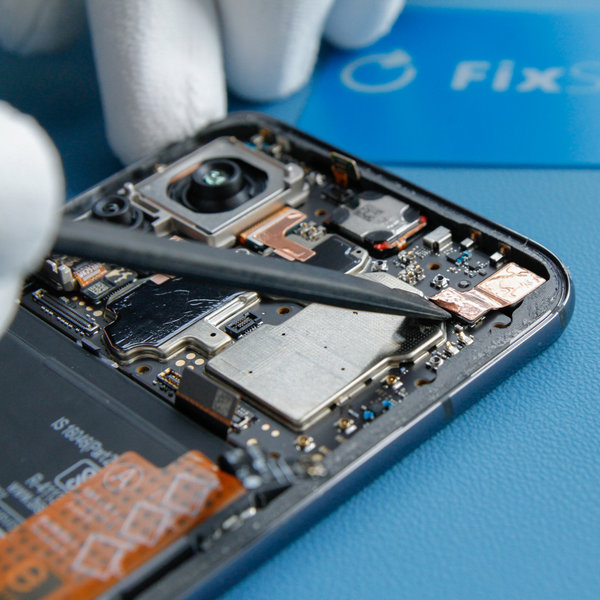

Krok 14Odpojenie prednej kamery

  • Pomocou nástroja Spudger odpojíme flex kábel od prednej kamery.
  • Následne prednú kameru opatrne odstránime pomocou pinzety.

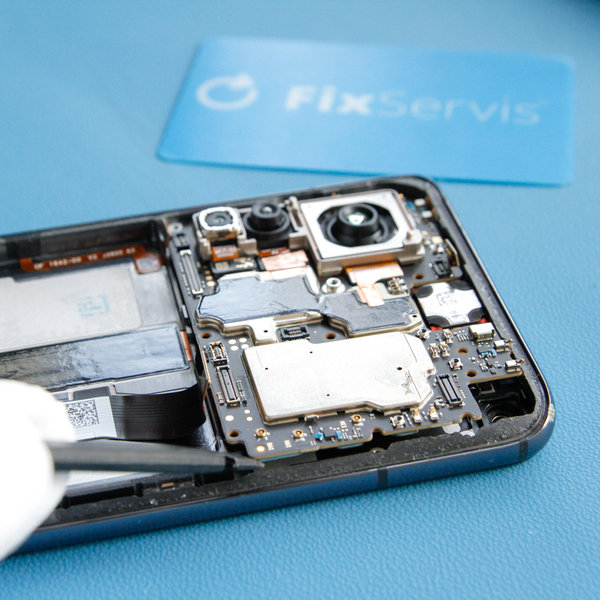

Krok 15Odmontovanie základnej dosky

  • Plochým koncom Spudgeru vypáčte základnú základnú dosku.
  • Následne základnú dosku odstráňte pomocou pinzety.

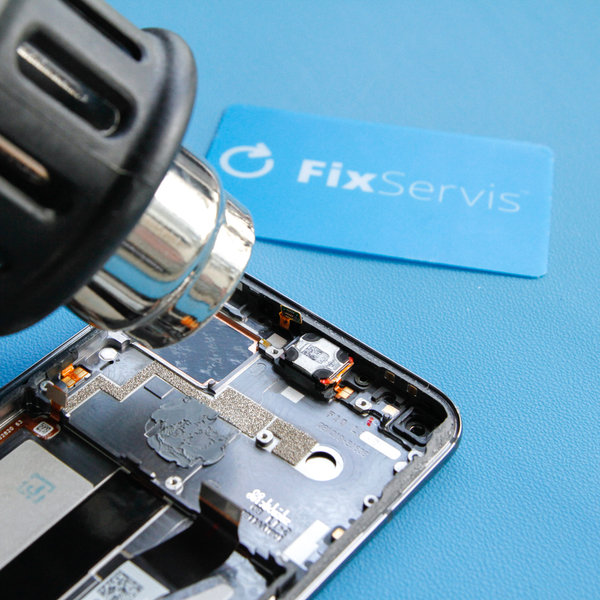

Krok 16Odmontovanie reproduktora sláchadla

  • Použite sušič vlasov alebo teplovzdušnú pištoľ na displej na 1-2 minúty, aby zmäklo lepidlo pod slúchadlom, ktorý je prilepený k zostave.
  • Pomocou pinzety vyberte reprodukto slúchadla zo zostavy smartphonu.

Zapamätajte si ako vyberáte reproduktor slúchadla, aby ste ho vedeli spätne správne zapojiť.

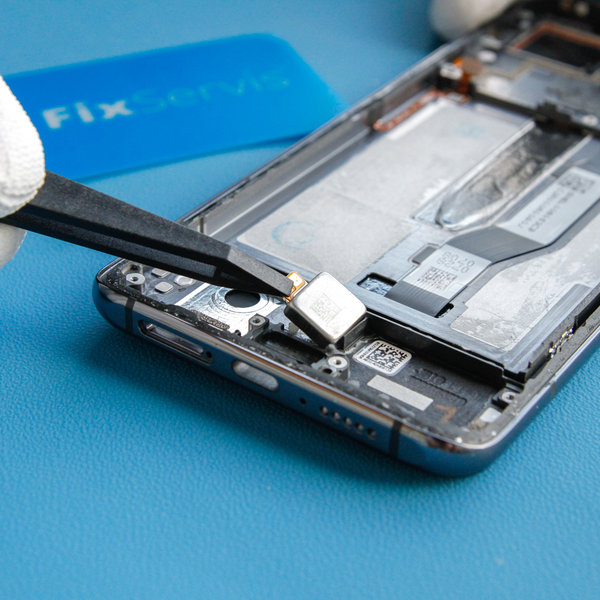

Krok 17Odmontovanie vybračného modulu

  • Použite sušič vlasov alebo teplovzdušnú pištoľ na displej na 1-2 minúty, aby zmäklo lepidlo pod vybračným modulom, ktorý je prilepený k zostave.
  • Pomocou pinzety vyberte vybračný modul zo zostavy smartphonu.

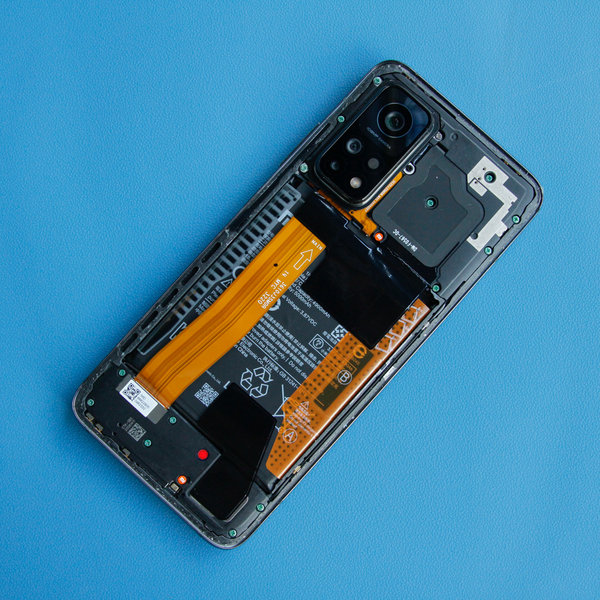

Krok 18Namontovanie nového LCD displeja

  • Na nový LCD displej namontujte všetky komponenty od tohto kroku spätne.

Pri reinštalácii postupujte podľa tohto návodu v opačnom poradí.

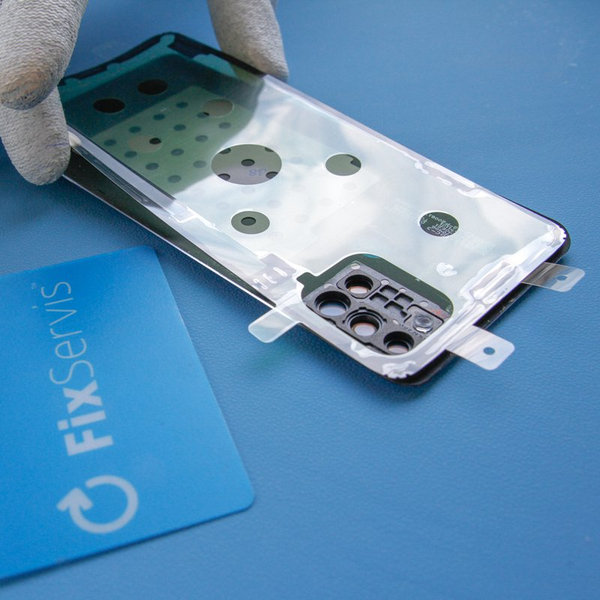

Krok 19Nalepenie nového lepidla na zadný kryt smartphonu

  • Nalepte novú lepku po okrajoch zadného krytu z vnútornej strany.
  • Následne ho prilepte k smartphonu.

Nové lepidlo zabezpečí odolnosť smartphonu voči vode a prachu.

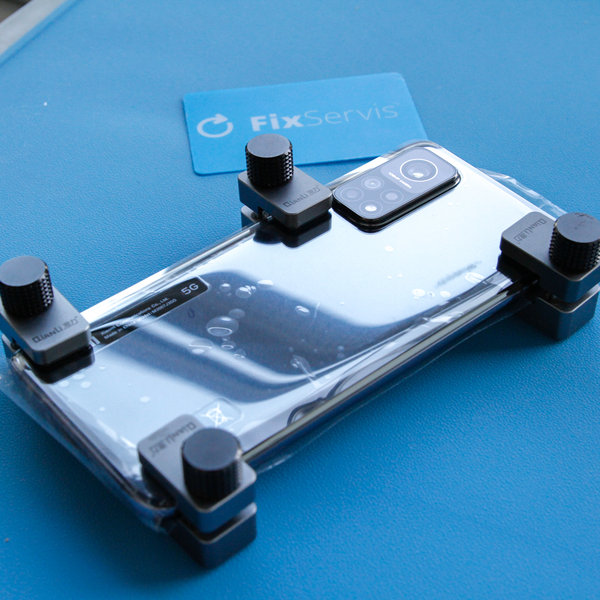

Krok 20Uchopenie smartphonu do svoriek

  • Nasaďte svorky tak, ako to je na obrázku, ktoré zabezpečia lepšie spevnenie lepidla medzi krytom a displejom.
