ResetVýmena LCD displeja Samsung Galaxy A21
Technická náročnosť
Trvanie postupu
Počet krokov v návode
Návod na výmenu LCD displeja na zariadení Samsung Galaxy A21.
Otvorením zariadenia sa poruší jeho vodotesné tesnenie. Ak ho nevymeníte, telefón bude fungovať, ale nebude vodotesný.
Predtým ako začnete s demontážou, vybite batériu v zariadení pod 25%.
Ak si nie ste istí, ako postupovať, vezmite zariadenie odborníkom.
Opravu realizujte na čistom a dobre osvetlenom mieste.
Step 1 Demontáž slotu SIM karty
- Pomocou sponky vysuňte slot SIM karty.
Pri opätovnom vkladaní slotu SIM karty dbajte na správnu orientáciu.

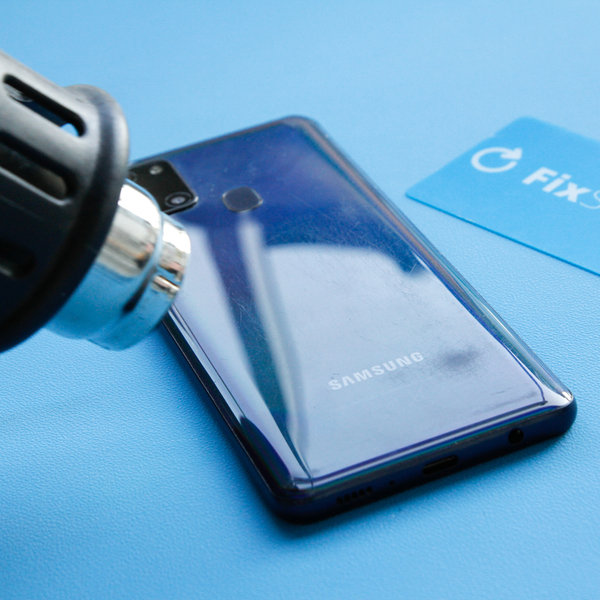

Step 2 Otváranie 1
![Otváranie 1](/media/instructions/_MG_5336.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
Zahriatie spodnej hrany smartphonu pomáha zmäkčiť lepidlo chrániace displej a uľahčuje jeho otvorenie.
- Pomocou fénu alebo teplovzdušnej pištole zahrejte spodný okraj smartphonu cca 3 minúty, aby teplota dosiahla cca 80°C.
- Nedávajte smartphone do mikrovlnky !!!

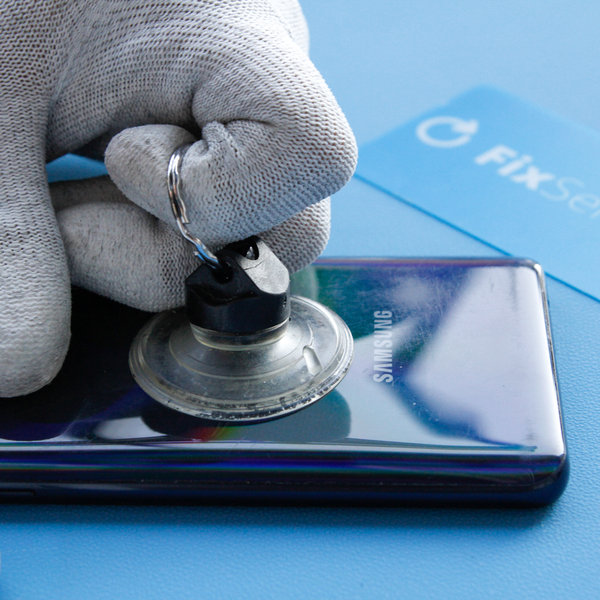

Step 3 Otváranie 2
![Otváranie 2](/media/instructions/_MG_5337.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
![Otváranie 2 #1](/media/instructions/_MG_5337.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Otváranie 2 #2](/media/instructions/_MG_5339.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Otváranie 2 #3](/media/instructions/_MG_5341.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
- Umiestnite prísavku na zadný kryt, aby ste mohli jemným tlakom oddeliť zadný kryt od rámu smartphonu.
- Následne zasuňte kartičku Fixservis medzi rám a zadný kryt, aby sa vytvoril mierny otvor a pomalým posúvaním odlepte zadný kryt.
- V prípade potreby použite čistiacu kvapalinu (Cleanser - Isopropanol 100%)
Ak máte problém oddeliť zadný kryt, zahrejte znova smartphone na ďalšie zmäkčenie lepidla. Dajte si pozor, aby ste sa vyhli prehriatiu.

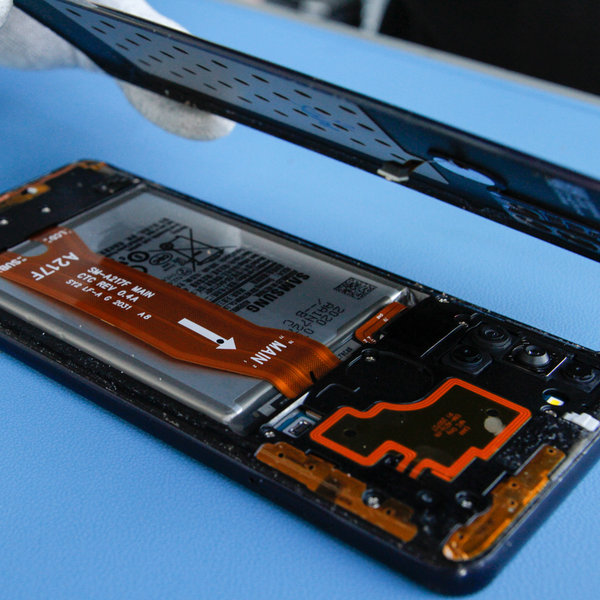

Step 4 Odstránenie zadného krytu
![Odstránenie zadného krytu](/media/instructions/_MG_5343.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
- Odstráňte zadný kryt.
Step 5 Odmontovanie stredného rámu
![Odmontovanie stredného rámu](/media/instructions/_MG_5352_kopie.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
![Odmontovanie stredného rámu #1](/media/instructions/_MG_5352_kopie.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Odmontovanie stredného rámu #2](/media/instructions/_MG_5354.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
- Odskrutkujte šesťnásť skrutiek 3 mm Phillips pomocou skrutkovača Pentalobe, ktoré zaisťujú stredný rám.
Počas celej opravy sledujte každú skrutku a uistite sa, že sa vracia presne tam, odkiaľ pochádza, aby nedošlo k poškodeniu vášho smartphonu.

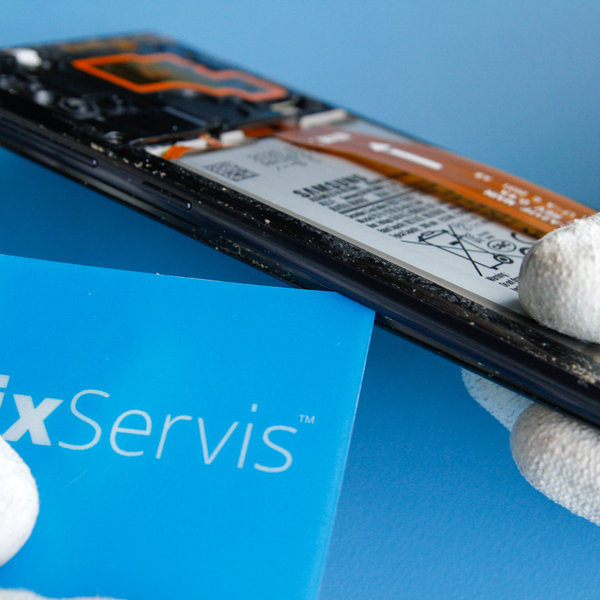

Step 6 Odstránenie stredného rámu
![Odstránenie stredného rámu](/media/instructions/_MG_5359.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
![Odstránenie stredného rámu #1](/media/instructions/_MG_5359.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Odstránenie stredného rámu #2](/media/instructions/_MG_5361.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
- Vložte kartičku Fixservis medzi zostavu stredného rámu a predného panela a pomalým posúvaním okolo smartphonu oddelte stredný rám.
- Následne ho odstráňte.

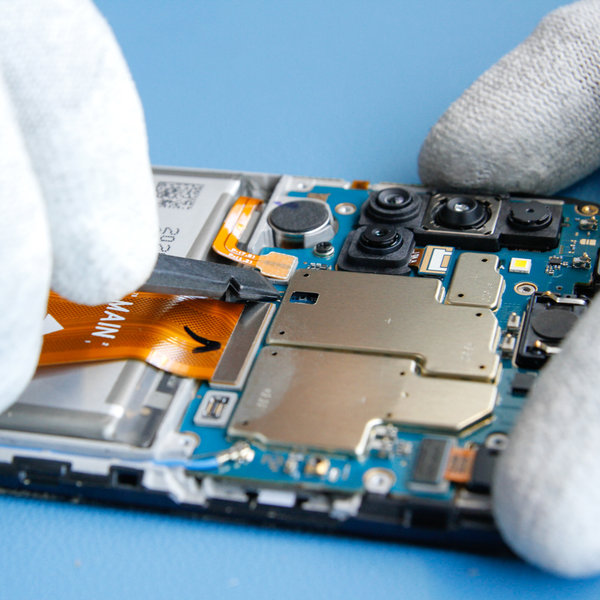

Step 7 Odpojenie batérie
![Odpojenie batérie](/media/instructions/_MG_5363.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
- Plochým koncom Spudgeru odpojte konektor batérie.

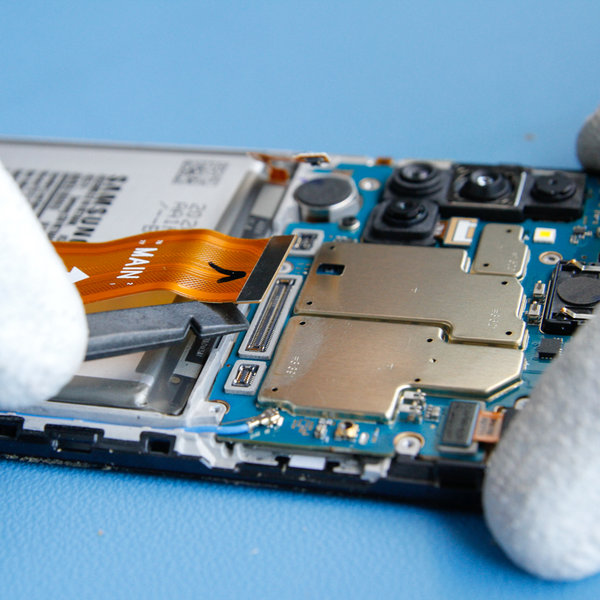

Step 8 Odpojenie prepojovacieho kábla od základnej dosky
![Odpojenie prepojovacieho kábla od základnej dosky](/media/instructions/_MG_5364.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
![Odpojenie prepojovacieho kábla od základnej dosky #1](/media/instructions/_MG_5364.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Odpojenie prepojovacieho kábla od základnej dosky #2](/media/instructions/_MG_5365.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Odpojenie prepojovacieho kábla od základnej dosky #3](/media/instructions/_MG_5366.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
- Plochým koncom Spudgeru vypáčte a odpojte prepojovací kábel od základnej dosky zhornej a dolnej strany.
- Následne ho odstráňte pomocou pinzety.

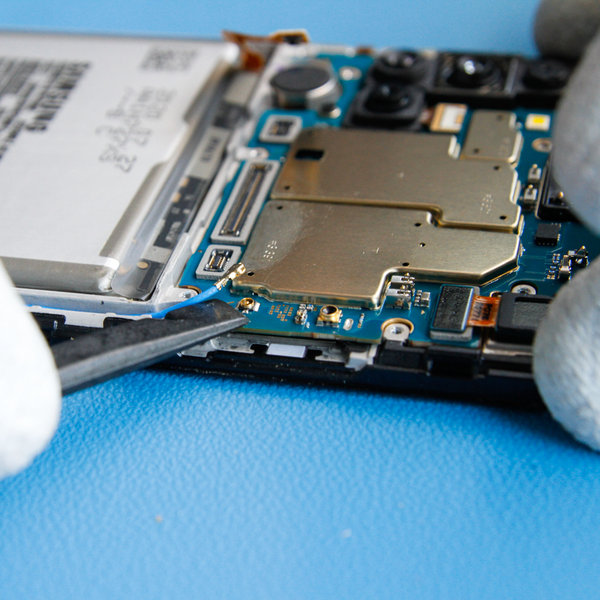

Step 9 Odpojenie kábla antény
![Odpojenie kábla antény](/media/instructions/_MG_5367.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
- Kábel antény mobilného telefónu je pripevnený k základnej doske.
- Pomocou nástroja Spudger odpojte anténu z hornej aj dolnej časti od základnej dosky a následne ju vyberte pomocou pinzety.

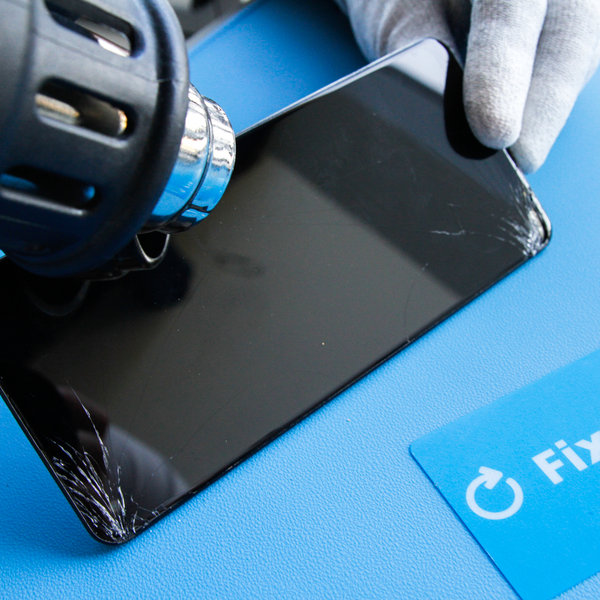

Step 10 Nahriatie displeja
![Nahriatie displeja](/media/instructions/_MG_5369.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
- Použite sušič vlasov alebo teplovzdušnú pištoľ na displej na 1-2 minúty, aby zmäklo lepidlo pod batériou.
Dajte si pozor, aby ste smartphone neprehriali.

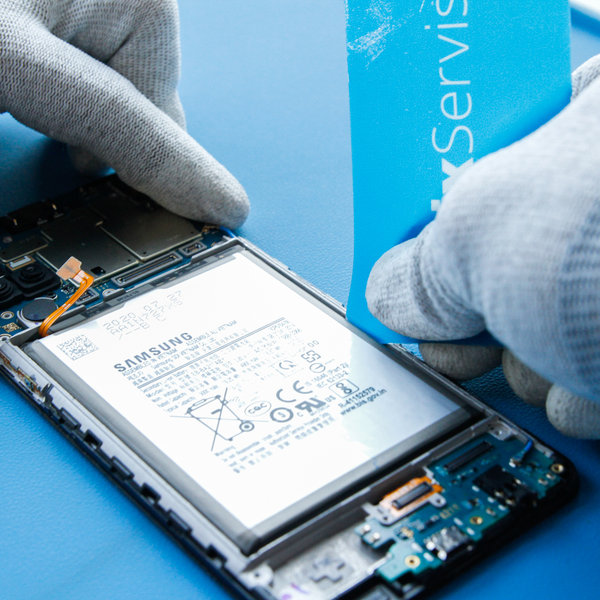

Step 11 Výber batérie
![Výber batérie](/media/instructions/_MG_5370.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
![Výber batérie #1](/media/instructions/_MG_5370.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Výber batérie #2](/media/instructions/_MG_5372.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
- Pomocou veľkého Spudgera alebo kartičky Fixservis vyberte batériu zo zariadenia.

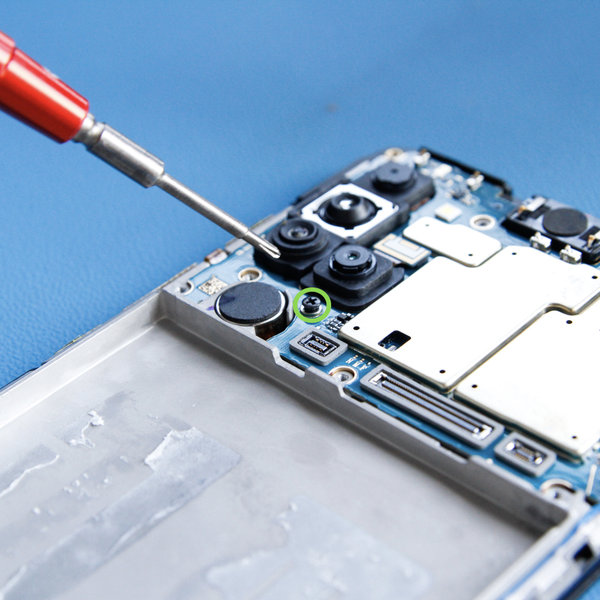

Step 12 Demontáž základnej dosky
![Demontáž základnej dosky](/media/instructions/_MG_5374_kopie.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
![Demontáž základnej dosky #1](/media/instructions/_MG_5374_kopie.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Demontáž základnej dosky #2](/media/instructions/_MG_5375.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
- Pomocou skrutkovača Pentalobe odskrutkujte jednu skrutku Phillips.
- Následne pomocou nástroja Spudger alebo pinzety vyberte základnú dosku.

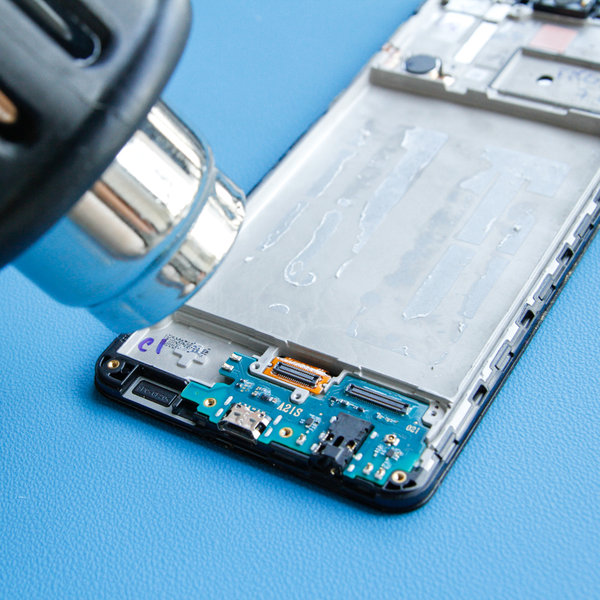

Step 13 Nahriatie USB dosky
![Nahriatie USB dosky](/media/instructions/_MG_5378.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
- použite sušič vlasov alebo teplovzdušnú pištoľ na USB dosku cca 1-2 minúty, aby zmäklo lepidlo pod USB doskou.
Dajte si pozor, aby ste smartphone neprehriali.

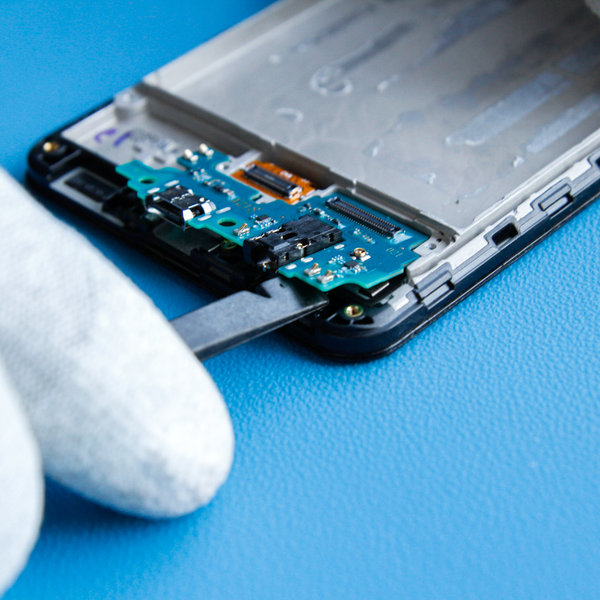

Step 14 Demontáž USB dosky
![Demontáž USB dosky](/media/instructions/_MG_5379.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
- Pomocou nástroja Soudger vyberte USB dosku zo zostavy smartphonu.

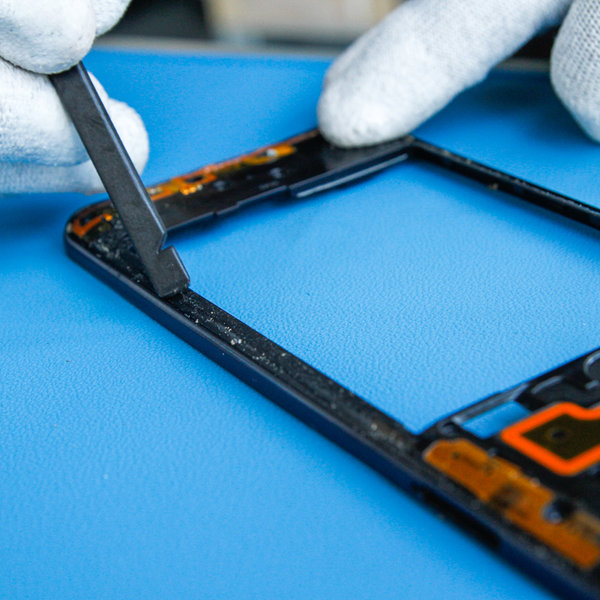

Step 15 Odlepenie starého lepidla okolo okrajov zo stredného rámu
![Odlepenie starého lepidla okolo okrajov zo stredného rámu](/media/instructions/_MG_5387.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
- Odstráňte staré lepidlo po okrajoch stredného rámu.
- V prípade potreby použite čistiaci sprej Cleanser IPA Plus na vyčistenie zvyšku starého lepidla.

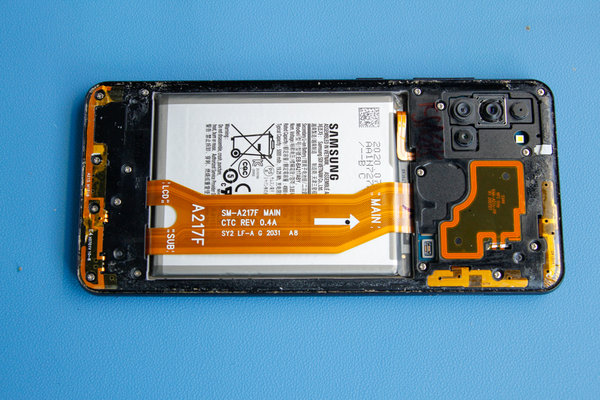

Step 16 Namontovanie nového LCD displeja
![Namontovanie nového LCD displeja](/media/instructions/_MG_5352.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
- na nový LCD displej namontujte všetky komponenty od tohto kroku spätne.
Pri reinštalácii postupujte podľa tohto návodu v opačnom poradí.

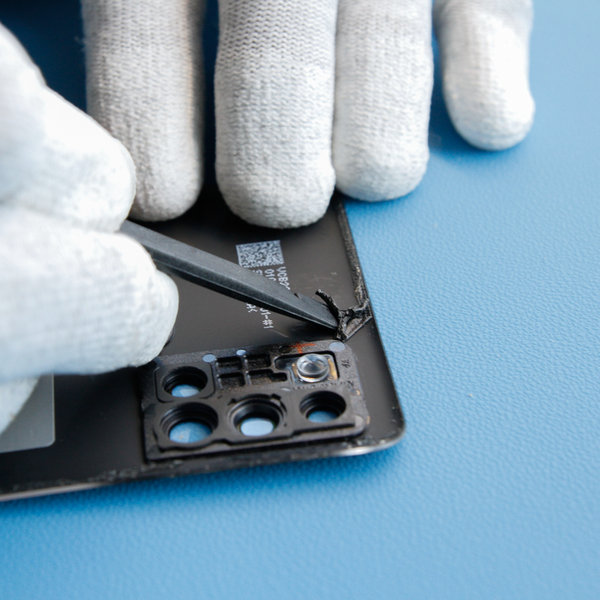

Step 17 Odlepenie starého lepidla okolo okrajov zadného krytu
![Odlepenie starého lepidla okolo okrajov zadného krytu](/media/instructions/_MG_5348.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
![Odlepenie starého lepidla okolo okrajov zadného krytu #1](/media/instructions/_MG_5348.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Odlepenie starého lepidla okolo okrajov zadného krytu #2](/media/instructions/_MG_5351.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
- Odstráňte staré lepidlo po okrajoch smartphonu.
- V prípade potreby použite čistiaci sprej Cleanser IPA Plus na vyčistenie zvyšku lepidla.
Step 18 Nalepenie nového lepidla na zadný kryt smartphonu
![Nalepenie nového lepidla na zadný kryt smartphonu](/media/instructions/_MG_5389.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
![Nalepenie nového lepidla na zadný kryt smartphonu #1](/media/instructions/_MG_5389.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Nalepenie nového lepidla na zadný kryt smartphonu #2](/media/instructions/_MG_5392.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
- Nalepte novú lepku po okrajoch zadného krytu z vnútornej strany.
- Následne ho prilepte k smartphonu.
Nové lepidlo zabezpečí odolnosť smartphonu voči vode a prachu.

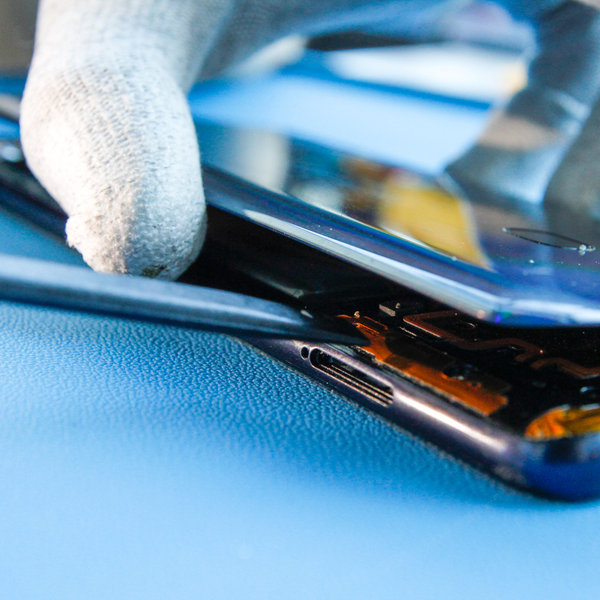

Step 19 Nasadenie zadného krytu
![Nasadenie zadného krytu](/media/instructions/_MG_5394.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
- Pomocou nástroja Spudger zapojte flex kábel snímača otlačkov prstov so zostavou smartphonu ešte pred nasadením zadného krytu.
- Nasaďte zadný kryt na zostavu smartphonu.

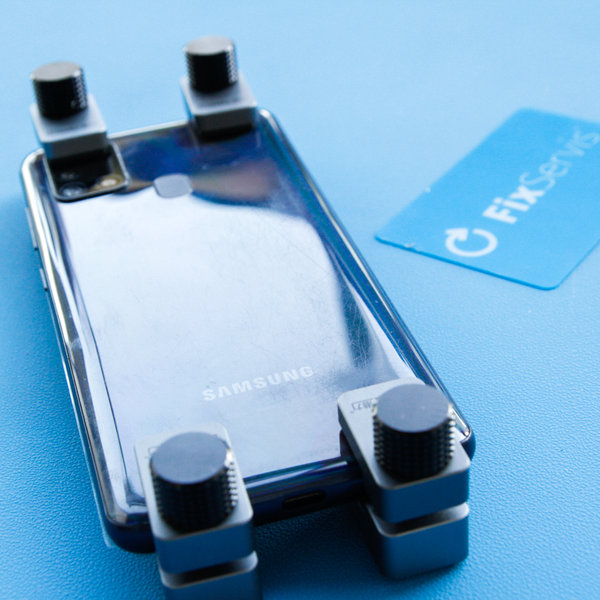

Step 20 Uchopenie svoriek
![Uchopenie svoriek](/media/instructions/_MG_5396.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
- Nasaďte svorky tak, ako to je na obrázku, ktoré zabezpečia lepšie spevnenie lepidla medzi krytom a displejom.
