ResetVýmena LCD displeja Huawei P30 Pro
Technická náročnosť
Trvanie postupu
Počet krokov v návode
Návod na výmenu LCD displeja na zariadení Xiaomi Redmi Note 9 Pro.
Otvorením zariadenia sa poruší jeho vodotesné tesnenie. Ak ho nevymeníte, telefón bude fungovať, ale nebude vodotesný.
Predtým ako začnete s demontážou, vybite batériu v zariadení pod 25%.
Ak si nie ste istí, ako postupovať, vezmite zariadenie odborníkom.
Opravu realizujte na čistom a dobre osvetlenom mieste.
Step 1 Demontáž slotu SIM karty
- Pomocou sponky vysuňte slot SIM karty.
Pri opätovnom vkladaní slotu SIM karty dbajte na správnu orientáciu.

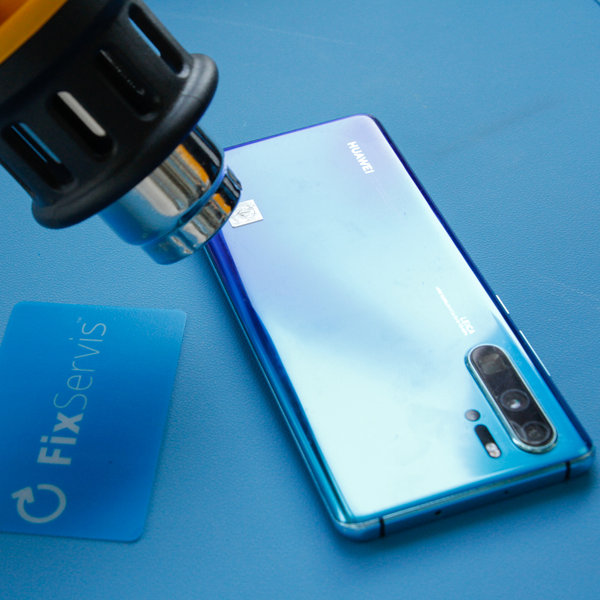

Step 2 Otváranie 1
![Otváranie 1](/media/instructions/_MG_5403_b3eCJeO.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
Zahriatie spodnej hrany smartphonu pomáha zmäkčiť lepidlo chrániace displej a uľahčuje jeho otvorenie.
- Pomocou fénu alebo teplovzdušnej pištole zahrejte spodný okraj smartphonu cca 3 minúty, aby teplota dosiahla cca 80°C.
- Nedávajte smartphone do mikrovlnky!

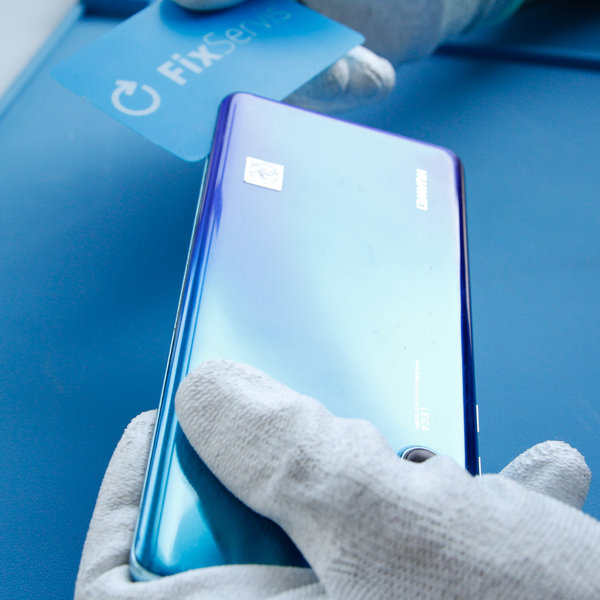

Step 3 Otváranie 2
![Otváranie 2](/media/instructions/_MG_5405_oik1UEX.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
- Zasuňte kartičku Fixservis medzi rám a zadný kryt, aby sa vytvoril mierny otvor a pomalým posúvaním odlepte zadný kryt.
- V prípade potreby použite čistiacu kvapalinu (Cleanser - Isopropanol 100%)
Ak máte problém oddeliť zadný kryt, zahrejte znova smartphone na ďalšie zmäkčenie lepidla. Dajte si pozor, aby ste sa vyhli prehriatiu.

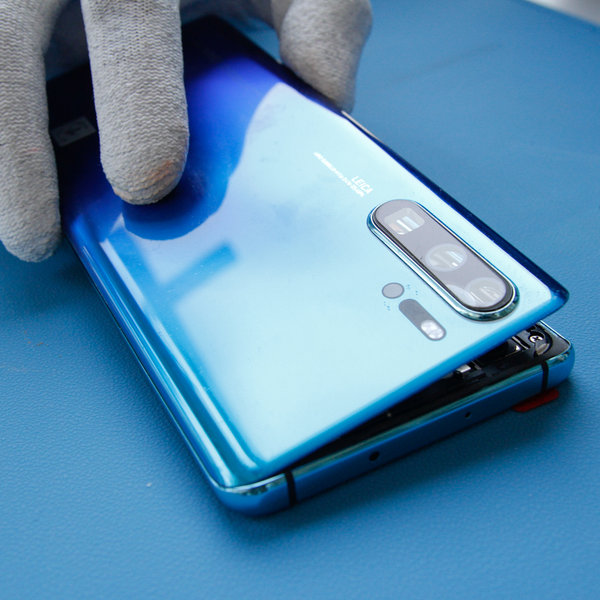

Step 4 Odstránenie zadného krytu
![Odstránenie zadného krytu](/media/instructions/_MG_5460_FzZ89ar.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
- Odstráňte zadný kryt.

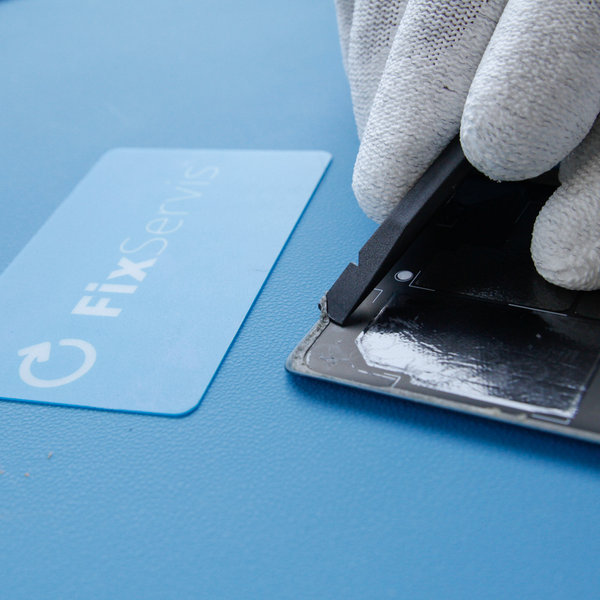

Step 5 Odlepenie starého lepidla okolo okrajov zadného krytu
![Odlepenie starého lepidla okolo okrajov zadného krytu](/media/instructions/_MG_5453_tpcC1Im.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
![Odlepenie starého lepidla okolo okrajov zadného krytu #1](/media/instructions/_MG_5453_tpcC1Im.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Odlepenie starého lepidla okolo okrajov zadného krytu #2](/media/instructions/_MG_5454_Ju2AeXE.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
- Odstráňte staré lepidlo po okrajoch smartphonu.
- V prípade potreby použite čistiaci sprej Cleanser IPA Plus na vyčistenie zvyšku lepidla.

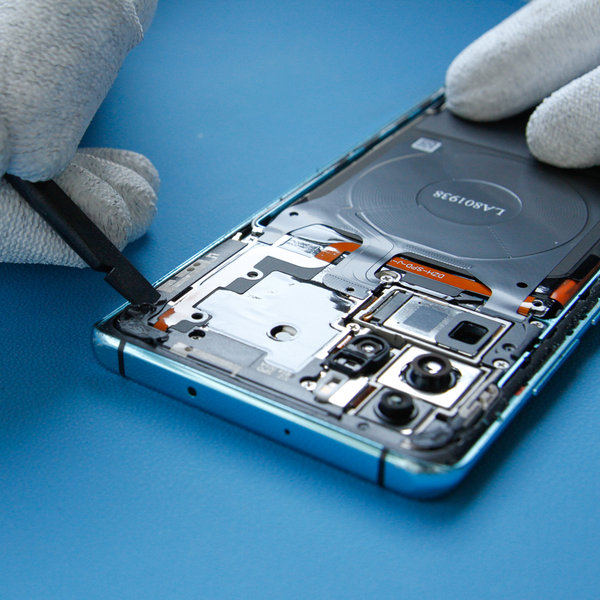

Step 6 Odlepenie starého lepidla okolo okrajov zo smartphonu
![Odlepenie starého lepidla okolo okrajov zo smartphonu](/media/instructions/_MG_5407_pCF4ac4.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
- Pomocou kartičky Fixservis a pinzety odlepte pozostávajúce lepidlo z okrajov na zariadení.
- V prípade potreby použite čistiaci sprej Cleanser IPA Plus na vyčistenie zvyšku lepidla.

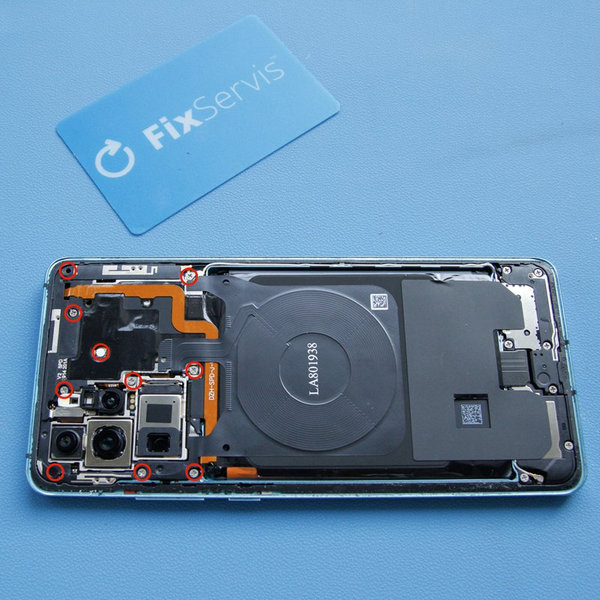

Step 7 Odmontovanie krytu základnej dosky
![Odmontovanie krytu základnej dosky](/media/instructions/_MG_5409a_kopie.jpg..jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
![Odmontovanie krytu základnej dosky #1](/media/instructions/_MG_5409a_kopie.jpg..jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Odmontovanie krytu základnej dosky #2](/media/instructions/_MG_5410_1nMWzGB.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Odmontovanie krytu základnej dosky #3](/media/instructions/_MG_5412_eVw3qNE.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
- Odskrutkujte 10 krížových skrutiek pomocou Pentalobe (krížového) skrutkovača upevňujúce kryt základnej dosky.
- Následne demontujte kryt pomocou nástroja Spudger alebo pinzety.
Počas celej opravy sledujte každú skrutku a uistite sa, že sa vracia presne tam, odkiaľ pochádza, aby nedošlo k poškodeniu smartphonu.

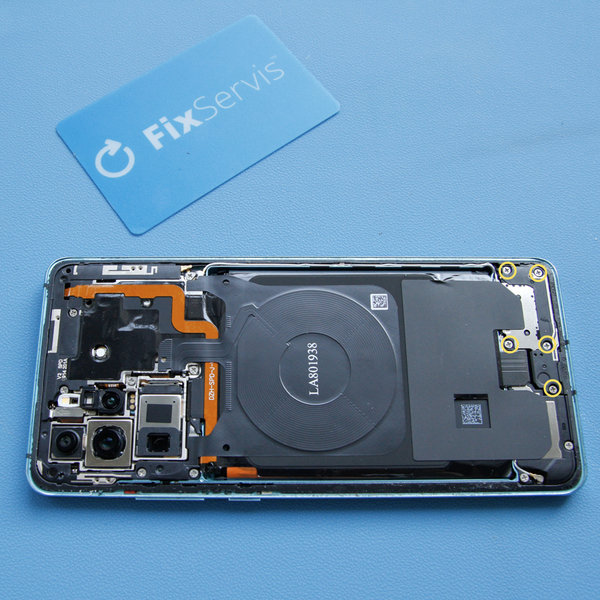

Step 8 Odmontovanie krytu USB dosky
![Odmontovanie krytu USB dosky](/media/instructions/_MG_5409_kopie_bwBiseE.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
![Odmontovanie krytu USB dosky #1](/media/instructions/_MG_5409_kopie_bwBiseE.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Odmontovanie krytu USB dosky #2](/media/instructions/_MG_5413_84YVoSf.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
- Odskrutkujte 5 krížových skrutiek pomocou Pentalobe (krížového) skrutkovača upevňujúce kryt USB dosky.
- Následne demontujte kryt pomocou nástroja Spudger alebo pinzety.
Počas celej opravy sledujte každú skrutku a uistite sa, že sa vracia presne tam, odkiaľ pochádza, aby nedošlo k poškodeniu smartphonu.

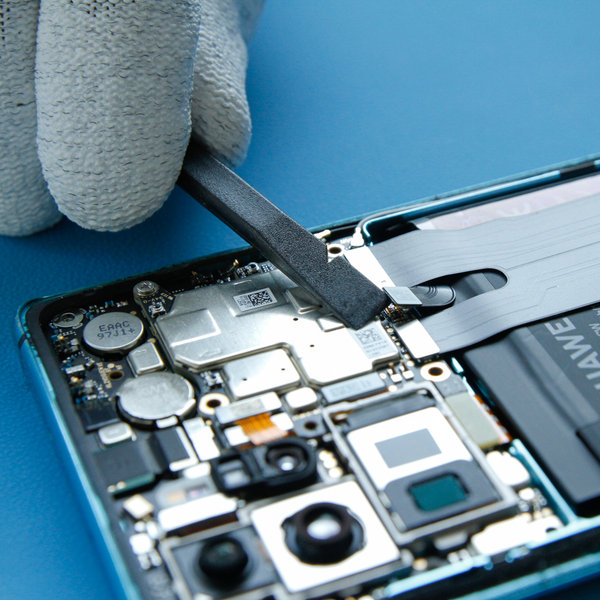

Step 9 Odpojenie batérie
![Odpojenie batérie](/media/instructions/_MG_5417_JECAO9B.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
- Plochým koncom Spudgeru odpojte konektor batérie.

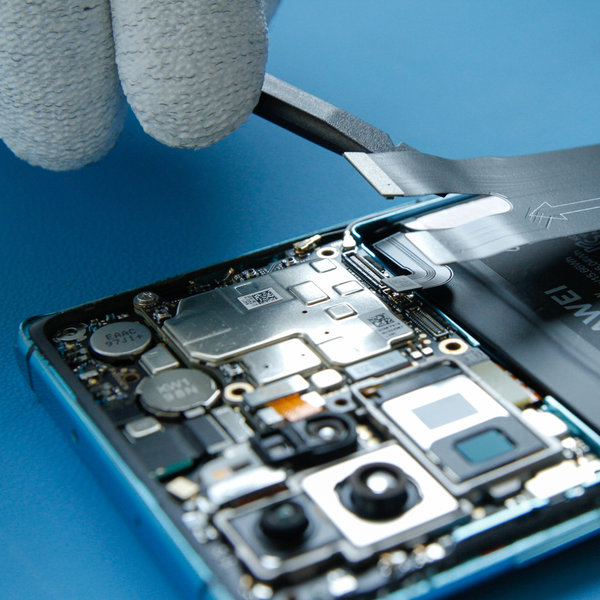

Step 10 Odpojenie prepojovacieho flex kábla od základnej dosky
![Odpojenie prepojovacieho flex kábla od základnej dosky](/media/instructions/_MG_5418_ch9zZAz.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
![Odpojenie prepojovacieho flex kábla od základnej dosky #1](/media/instructions/_MG_5418_ch9zZAz.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Odpojenie prepojovacieho flex kábla od základnej dosky #2](/media/instructions/_MG_5419_Qsp0VAd.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
- Plochým koncom Spudgeru vypáčte a odpojte prepojovací kábel od základnej dosky z hornej a dolnej strany.
- Následne ho odstráňte pomocou pinzety.

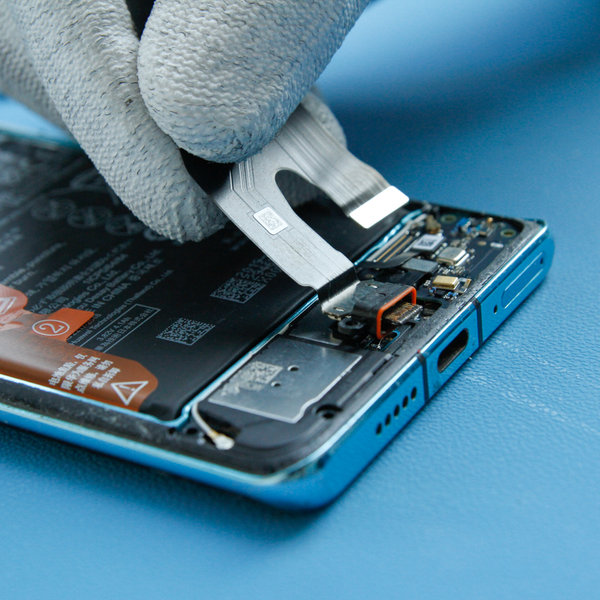

Step 11 Odpojenie flex kábla displeja
![Odpojenie flex kábla displeja](/media/instructions/_MG_5420_kqPuyWw.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
- Plochým koncom Spudgeru vypáčte a odpojte flex kábel displeja.
- Následne ho odstráňte pomocou pinzety.

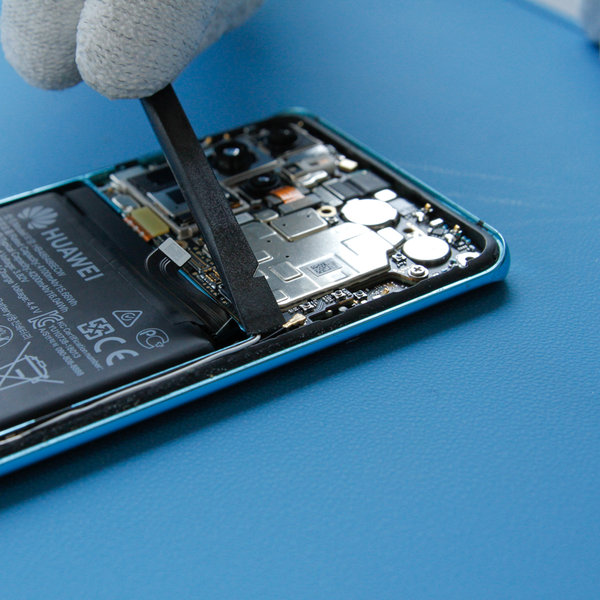

Step 12 Odpojenie NFC antény
![Odpojenie NFC antény](/media/instructions/_MG_5429.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
![Odpojenie NFC antény #1](/media/instructions/_MG_5429.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Odpojenie NFC antény #2](/media/instructions/_MG_5432.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
- Plochým koncom Spudgeru odpojte NFC anténu z hornej a dolnej časti smartphonu.
- Následne ju odstráňte pomocou pinzety.

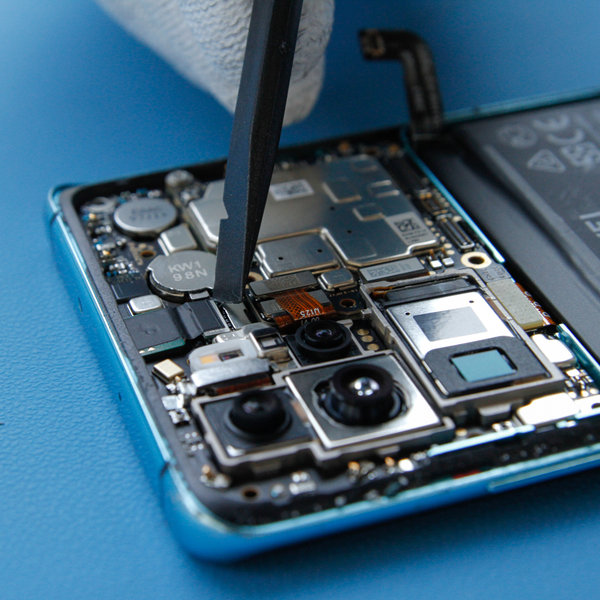

Step 13 Odpojenie predného fotoaparátu
![Odpojenie predného fotoaparátu](/media/instructions/_MG_5436.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
![Odpojenie predného fotoaparátu #1](/media/instructions/_MG_5436.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Odpojenie predného fotoaparátu #2](/media/instructions/_MG_5437.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
- Odpojte predný fotoaparát pomocou Spudgera a následne ho vyberte pinzetou.

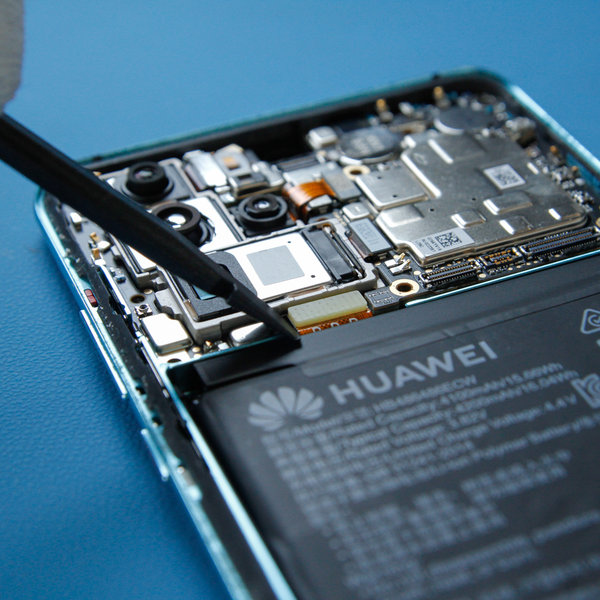

Step 14 Odpojenie konektoru displeja na základnej doske
![Odpojenie konektoru displeja na základnej doske](/media/instructions/_MG_5438.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
- Odpojte konektor displeja pomocou Spudgera.

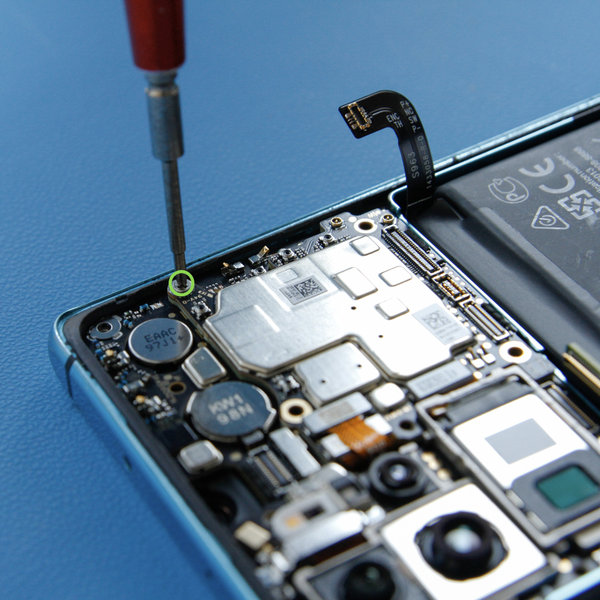

Step 15 Odmontovanie základnej dosky
![Odmontovanie základnej dosky](/media/instructions/_MG_5439_kopie.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
![Odmontovanie základnej dosky #1](/media/instructions/_MG_5439_kopie.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Odmontovanie základnej dosky #2](/media/instructions/_MG_5441.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
- Odskrutkujte 1 krížovú skrutku pomocou Pentalobe (krížového) skrutkovača.
-
Vyberte základnú dosku pomocou Spudgera.

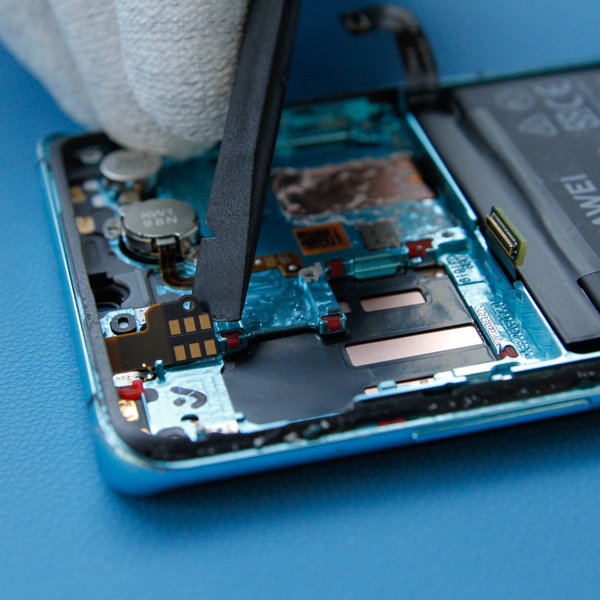

Step 16 Odpojenie snímača
![Odpojenie snímača](/media/instructions/_MG_5442.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
- Odpojte snímač pomocou Spudgera a vyberte ho.

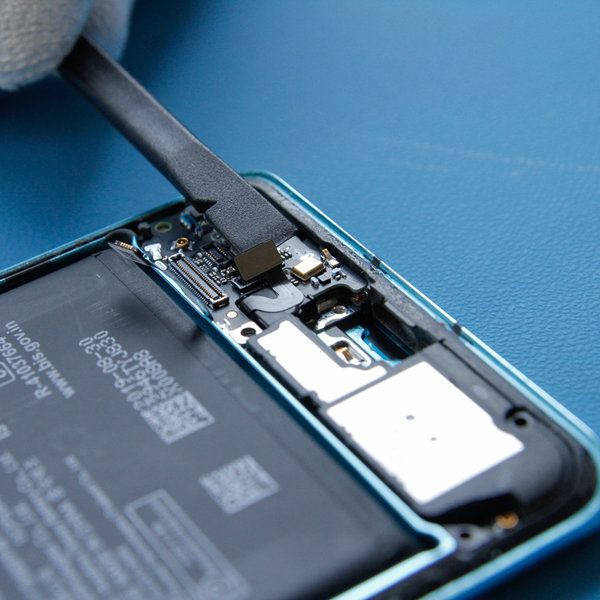

Step 17 Odpojenie konektor od spodnej dosky
![Odpojenie konektor od spodnej dosky](/media/instructions/_MG_5443.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
- Pomocou nástroja Soudger odpojte konektor od spodnej dosky.

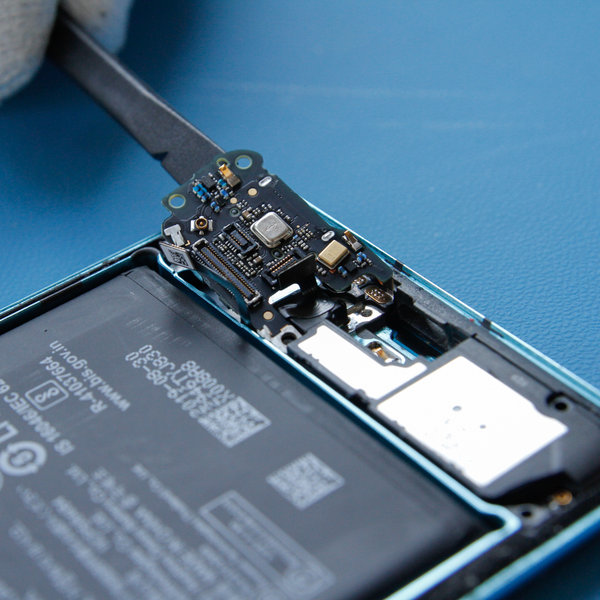

Step 18 Odmontovanie dosku s čítačkou SIM karty
![Odmontovanie dosku s čítačkou SIM karty](/media/instructions/_MG_5444.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
- Odmontujte dosku s čítačkou SIM karty pomocou Spudgera a následne ju vyberte.

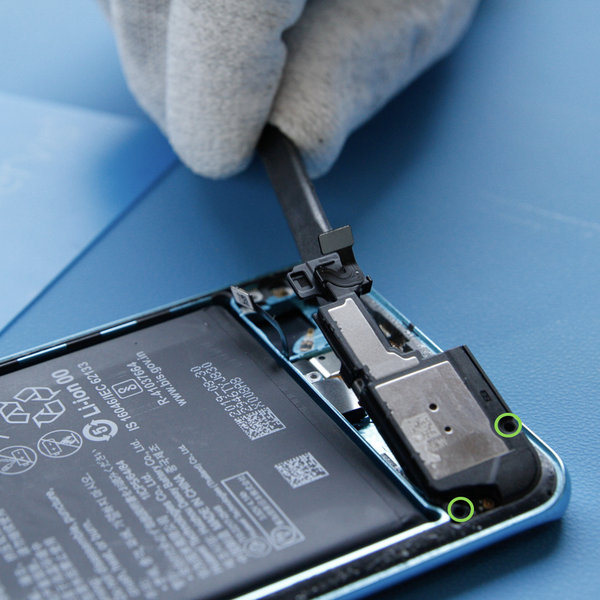

Step 19 Odmontovanie reproduktora sláchadla
![Odmontovanie reproduktora sláchadla](/media/instructions/_MG_5445_kopie.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
- Odskrutkujte 2 skrutky pomocou skrutkovača Pentalobe (krížového), ktoré držia reproduktor a pomocou Spudgera vyberte reproduktor.

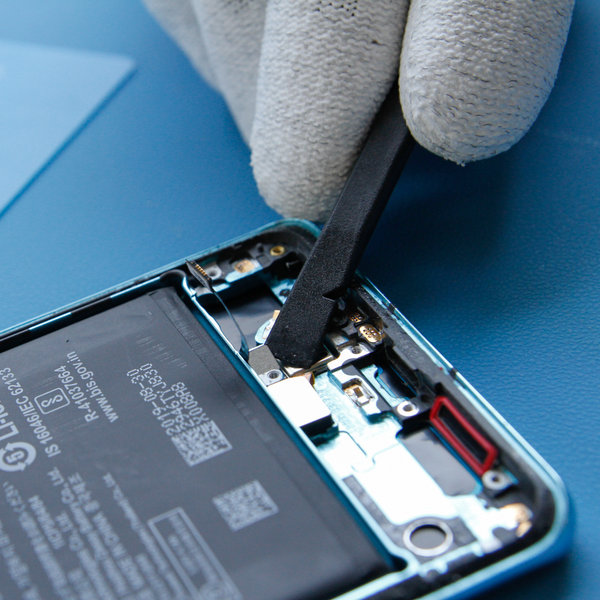

Step 20 Odpojenie flex kábla
![Odpojenie flex kábla](/media/instructions/_MG_5446.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
![Odpojenie flex kábla #1](/media/instructions/_MG_5446.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Odpojenie flex kábla #2](/media/instructions/_MG_5447.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
- Odpojte konektor pomocou Spudgera a odmontujte flex kábel.

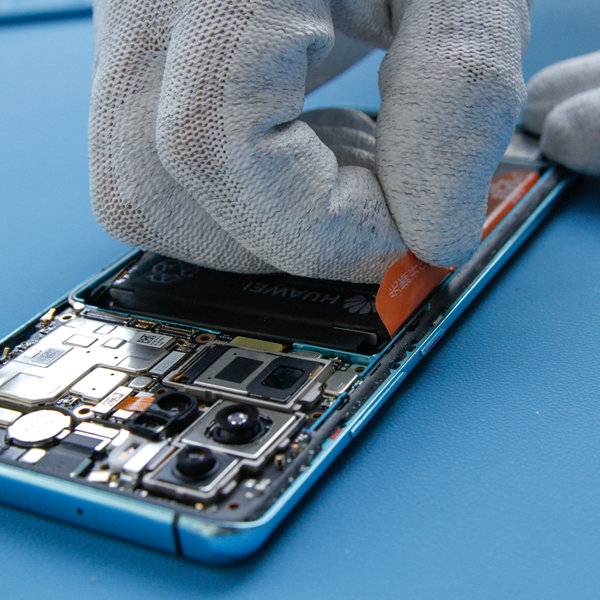

Step 21 Odlepenie lepiacich úchytiek z batérie
![Odlepenie lepiacich úchytiek z batérie](/media/instructions/_MG_5423_NkMtybb.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
![Odlepenie lepiacich úchytiek z batérie #1](/media/instructions/_MG_5423_NkMtybb.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Odlepenie lepiacich úchytiek z batérie #2](/media/instructions/_MG_5428_AWFOnri.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
- Pomocou pinzety odlepte pásky nalepené na baterii.
- Uchopte úchytky súčasne a pomaly ťahaním ťahajte lepidlo smerom od batérie.

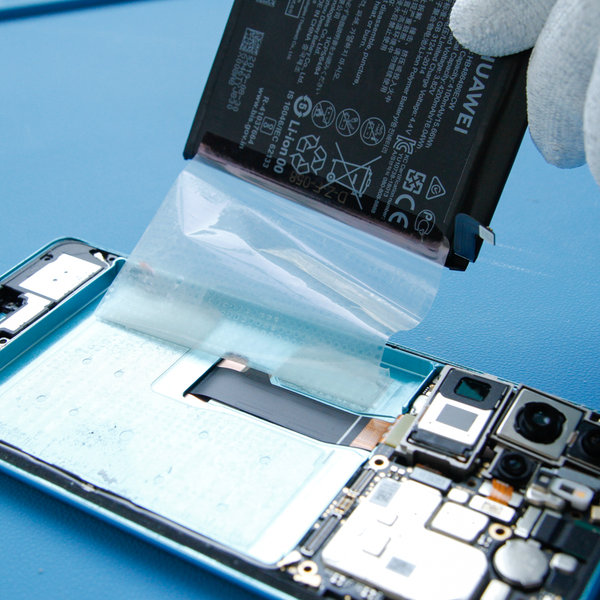

Step 22 Výber batérie
![Výber batérie](/media/instructions/_MG_5421_ketXyYq.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
- Pomocou Spudgera alebo kartičky Fixservis vyberte batériu zo zariadenia.
- V prípade potreby použite čistiaci sprej Cleanser IPA Plus na vyčistenie zvyšku lepidla na batérii.

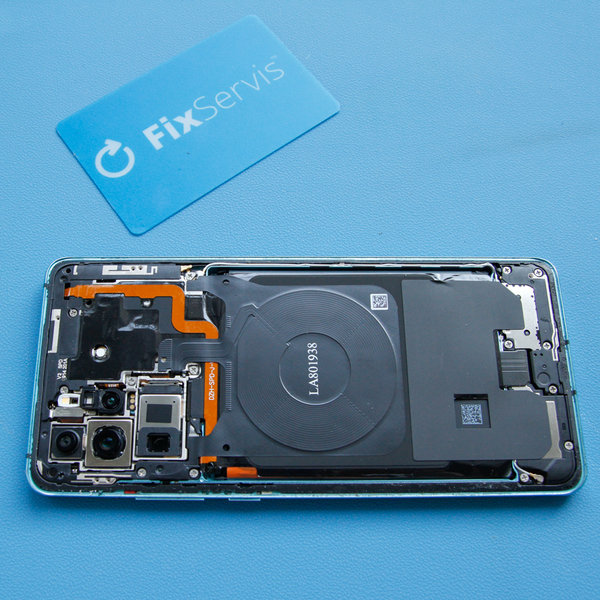

Step 23 Namontovanie nového LCD displeja
![Namontovanie nového LCD displeja](/media/instructions/_MG_5409.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
- na nový LCD displej namontujte všetky komponenty od tohto kroku spätne.
Pri reinštalácii postupujte podľa tohto návodu v opačnom poradí.

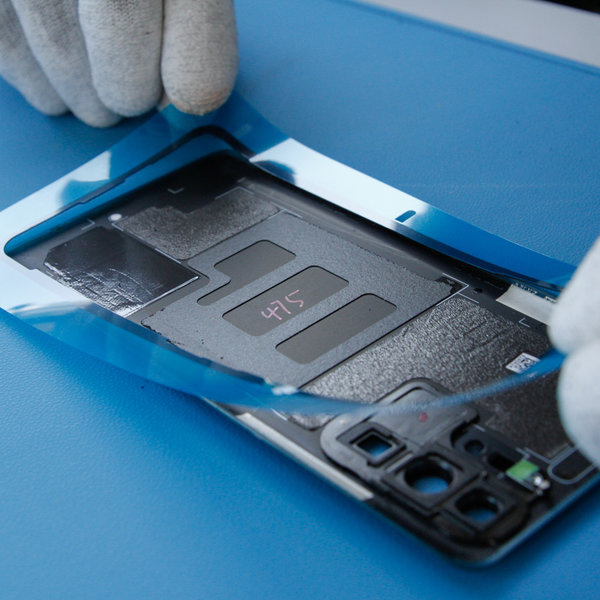

Step 24 Nalepenie nového lepidla na zadný kryt smartphonu
![Nalepenie nového lepidla na zadný kryt smartphonu](/media/instructions/_MG_5458_E1aP6bG.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
![Nalepenie nového lepidla na zadný kryt smartphonu #1](/media/instructions/_MG_5458_E1aP6bG.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Nalepenie nového lepidla na zadný kryt smartphonu #2](/media/instructions/_MG_5459_GF5S0Vs.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Nalepenie nového lepidla na zadný kryt smartphonu #3](/media/instructions/_MG_5460_LW8vWEa.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
- Nalepte novú lepku po okrajoch zadného krytu z vnútornej strany.
- Následne ho prilepte k smartphonu.
Nové lepidlo zabezpečí odolnosť smartphonu voči vode a prachu.

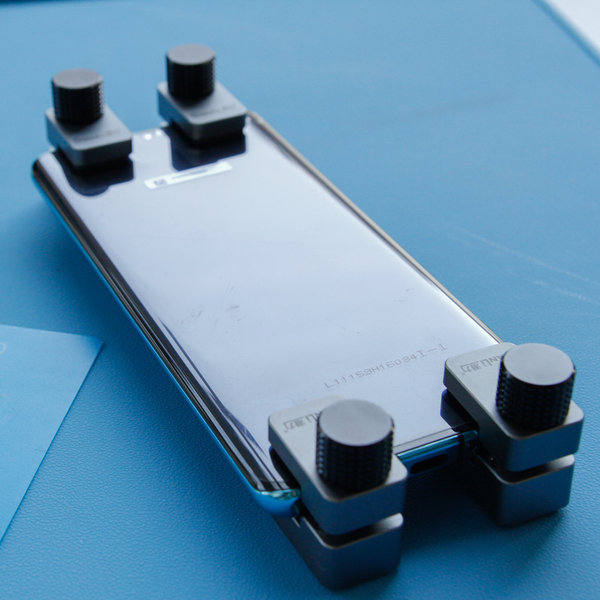

Step 25 Uchopenie svoriek
![Uchopenie svoriek](/media/instructions/_MG_5462_VbJtQP0.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
- Nasaďte svorky tak, ako to je na obrázku, ktoré zabezpečia lepšie spevnenie lepidla medzi krytom a displejom.
