ResetVýmena LCD kompletu Huawei P30 Lite
Technická náročnosť
Trvanie postupu
Počet krokov v návode
Potrebné náhradné diely
Náradie na výmenu
Pridať všetko
Návod na výmenu displeja v zariadení Huawei P30 Lite.
Pred začatím je potrebné vybiť zariadenie pod 25% pretože nabitá Li-ion batéria sa môže vznietiť a/alebo explodovať pri náhodnom prerezaní.
Otvorením zariadenia narušíte vodotesnú ochranu. Ak ju nenahradíte, zariadenie bude fungovať, ale nebude vodeodolné.
Počas opravy porušíte lepidlo držiace niektoré komponenty zariadenia. Pred opätovnou montážou dôkladne očistite zvyšky lepidla a použite nové.

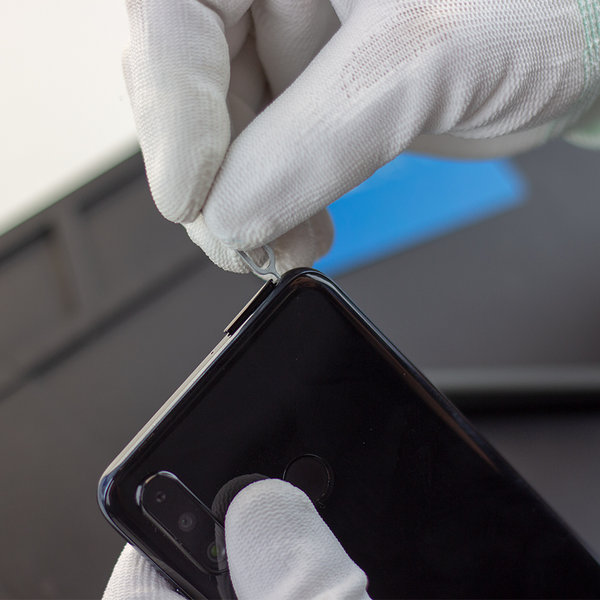

Step 1 Slot SIM karty
- vypnite zariadenie
- pomocou otvárača slotu SIM karty vyberte slot SIM karty

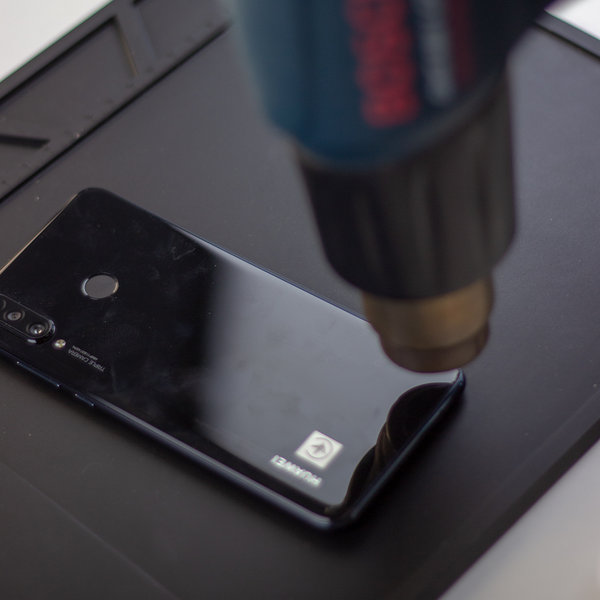

Step 2 Otváranie
- teplovzdušnou pištoľou alebo fénom nahrejte okraje zadného krytu zariadenia(približne 30 sekúnd, teplotou 80 – 100 °C)
Pravdepodobne bude potrebné nahrievanie niekoľkokrát opakovať, aby ste lepidlo dostatočne oslabili.
Dajte pozor, aby ste zariadenie neprehriali. Displej a batéria sú citlivé na poškodenie teplom.

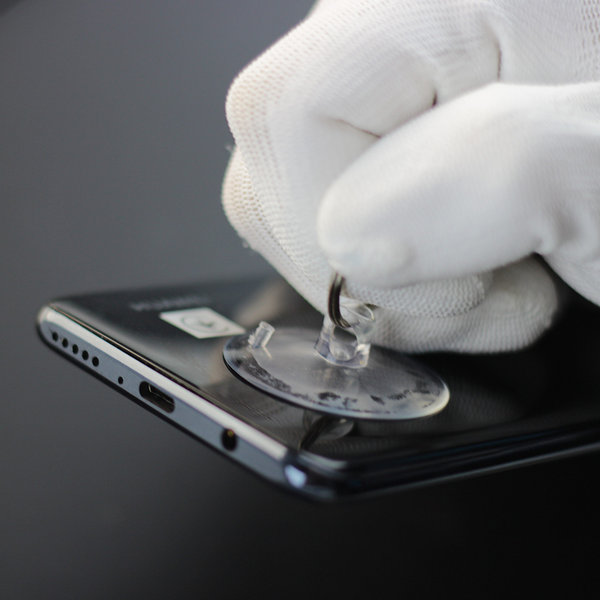

Step 3 Otváranie 2
- prisajte prísavku na spodnú časť zadného krytu a vytiahnite ju pevným, konštantným tlakom tak, aby ste vytvorili drobnú medzeru
- do vytvorenej medzery pod zadným krytom v spodnej časti zariadenia vložte plastovú kartu na otváranie
- posúvaním plastovej karty po obvode zariadenia oddeľujte lepidlo držiace zadný kryt
Pri ťažkostiach s oddeľovaním lepidla zadný kryt opäť zahrejte.

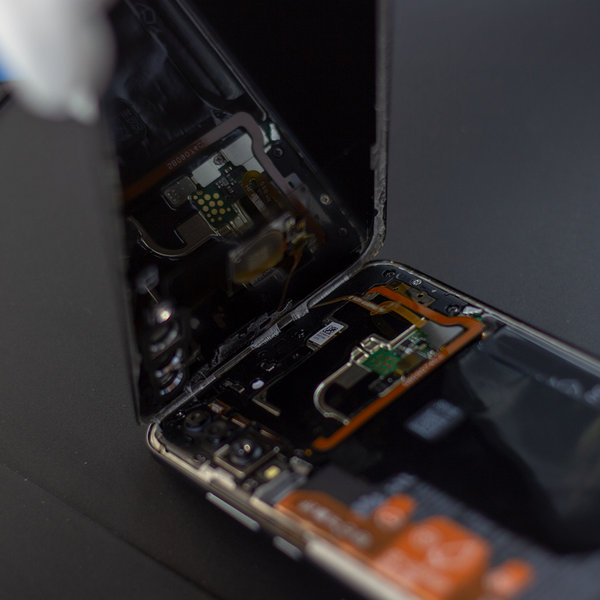

Step 4 Otváranie 3
- opatrne odklopte zadný kryt za spodný okraj smerom nahor tak, že horný okraj ostane stále prilepený
Zadný kryt zatiaľ neoddeľujte úplne, pretože je k nemu stále pripojený flex kábel snímača odtlačkov prstov.
- opatrne oddeľte horný okraj zadného krytu do pravej strany a položte ho vedľa zariadenia

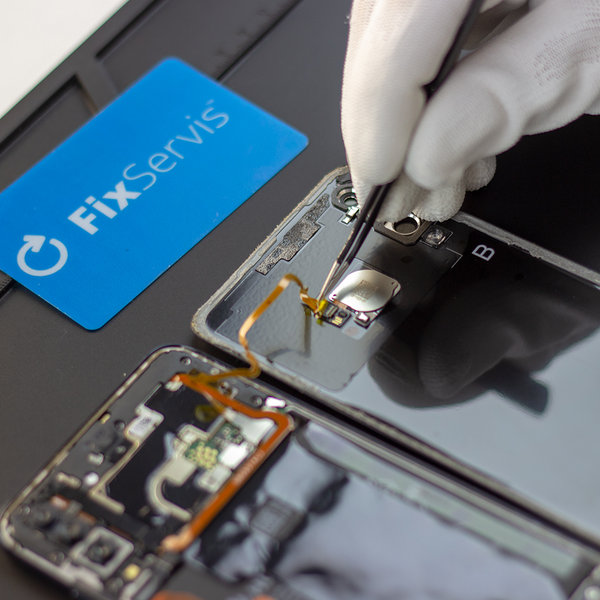

Step 5 Flex kábel snímača odtlačkov prstov
- pinzetou alebo spudgerom odpojte flex kábel snímača odtlačkov prstov
- odstráňte zadný kryt

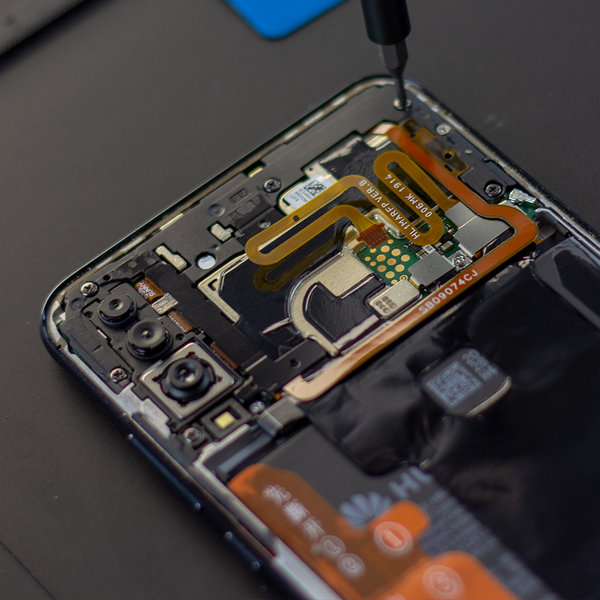

Step 6 Skrutky
- pomocou skrutkovača Phillips #000 odstráňte v hornej časti
- 7x skrutka #00
- 3x skrutka #00
- pomocou skrutkovača Phillips #000 odstráňte v spodnej časti
- 1x skrutka #00
- 6x skrutka #00
Zapamätajte si, kam ktorá skrutka patrí, aby ste ich pri opätovnej montáži vrátili na rovnaké miesto, pretože sú odlišné.

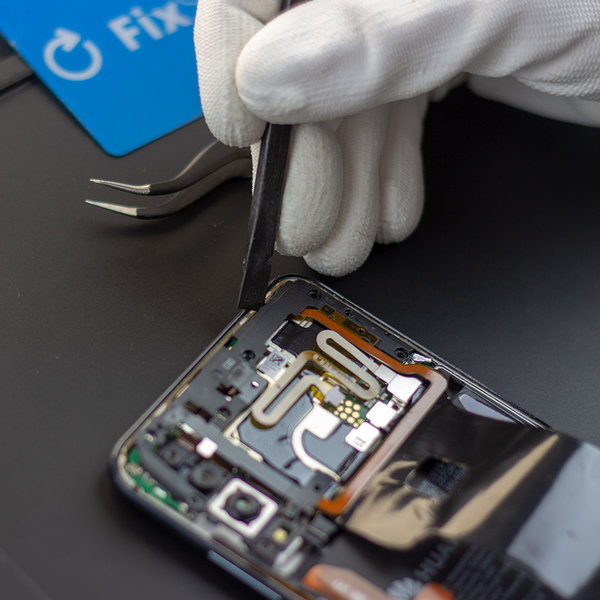

Step 7 Krytky
- plochou stranou spudgera alebo pomocou tupej pinzety vypáčte plastovú krytku základnej dosky v mieste vyznačenom červenou farbou
- pomocou pinzety odstráňte krycí pliešok
- pomocou pinzety opatrne odlepte konce grafitového štítu z dvoch flexov

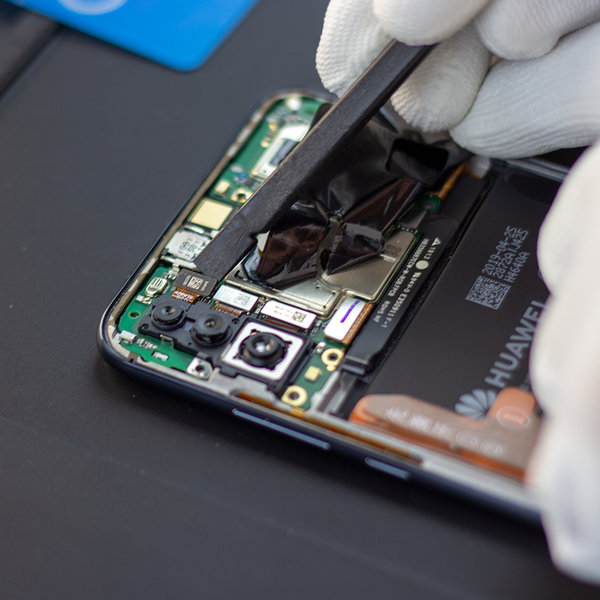

Step 8 Zadná kamera
- pomocou plochej strany spudgera odpojte tri flexy zadnej kamery
- pinzetou opatrne uchopte a odstráňte zadnú kameru

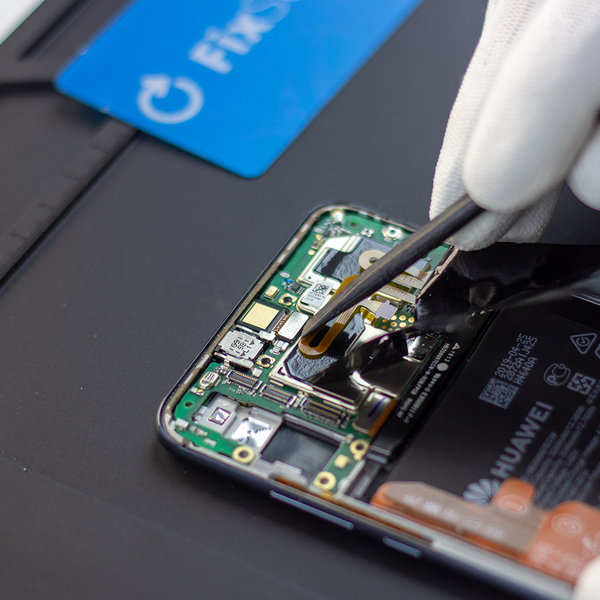

Step 9 Predná kamera
- plochou stranou spudgera odpojte flex prednej kamery
- pomocou pinzety odstráňte prednú kameru

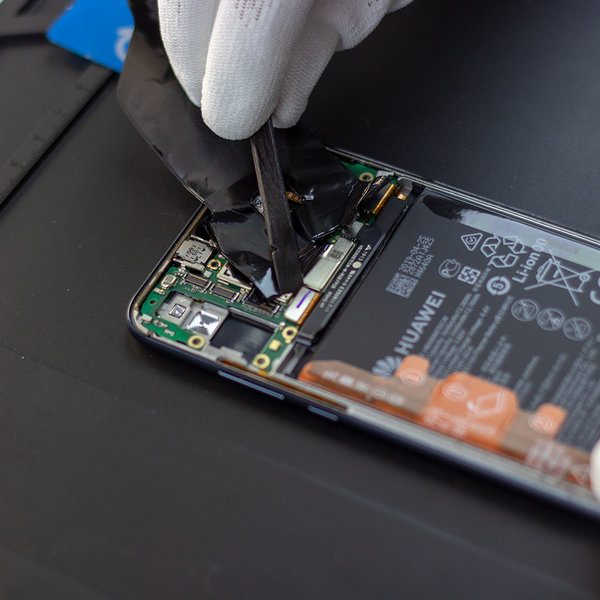

Step 10 Flex káble
- plochou stranou spudgera odpojte:
- flex kábel LCD
- flex kábel batérie
- prepojovací kábel
- flex kábel snímača odtlačkov prstov
- pomocou pinzety opatrne vypáčte RF kábel z jeho zásuvky

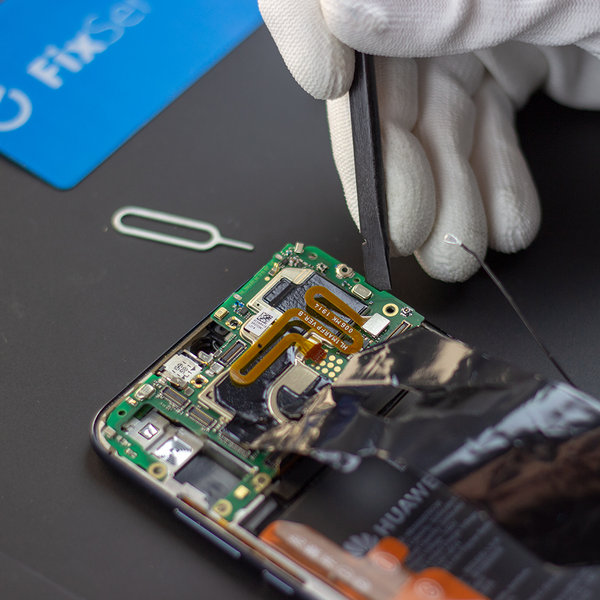

Step 11 Základná doska
- plochou stranou spudgera nadvihnite základnú dosku a odstráňte ju spolu s grafitovým štítom

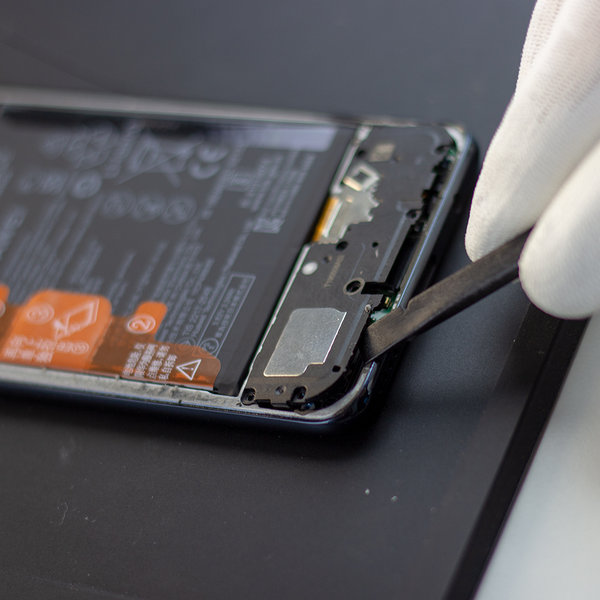

Step 12 Zostava reproduktora
- plochou stranou spudgera vypáčte zostavu reproduktora a odstráňte ju
- uchopte RF kábel a opatrne ho odstráňte

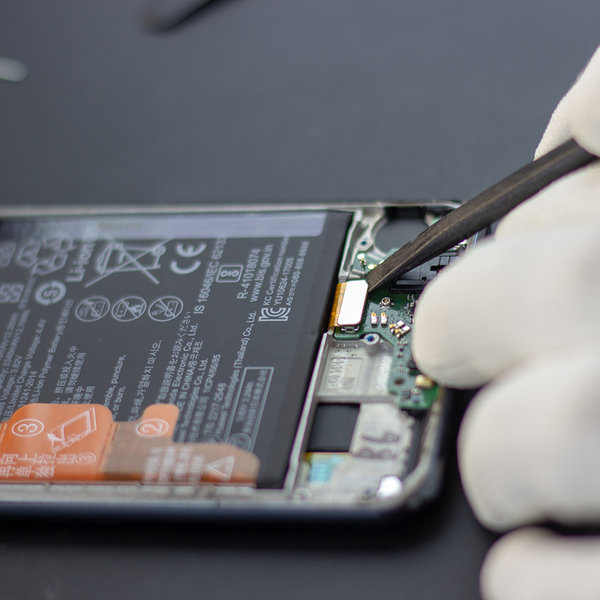

Step 13 Prepojovací kábel
- plochou stranou spudgera odpojte prepojovací kábel

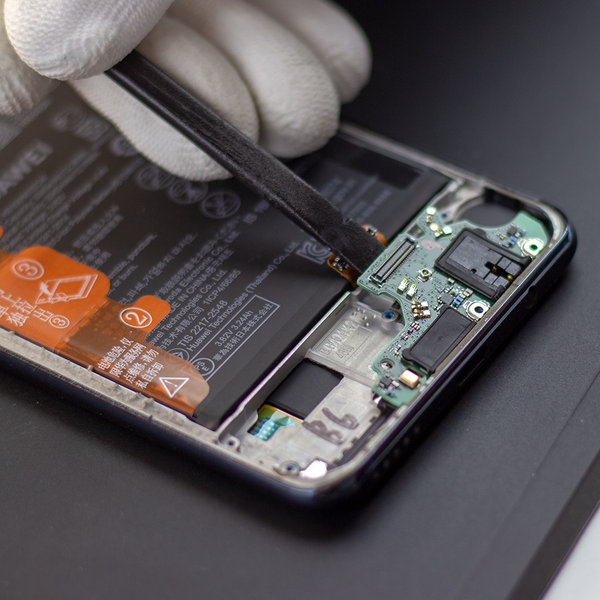

Step 14 Nabíjací port
Nabíjací port je prilepený na mieste.
- plochou stranou spudgera opatrne odlepte a vypáčte nabíjací port

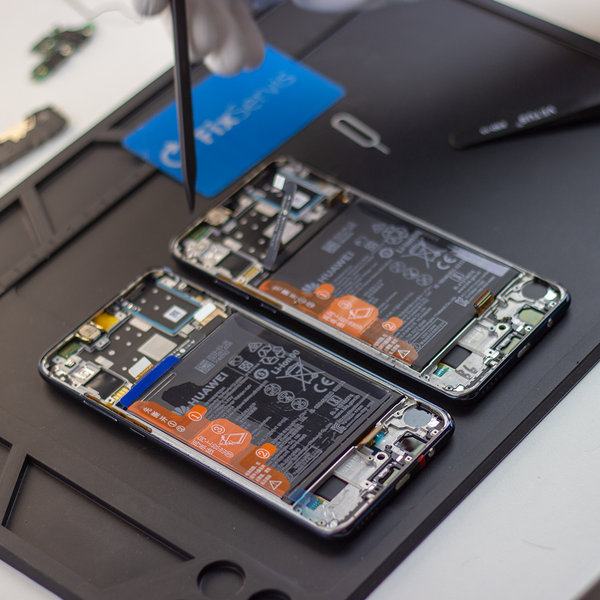

Step 15 Príprava nového displeja
- porovnajte nový displej s pôvodným
- odstráňte všetky krycie fólie
Pri reinštalácii postupujte podľa tohto návodu v opačnom poradí.
