Tento návod slúži pre výmenu konzoly konektora Lightning na iPhone 7 plus, čím sa vymení aj mikrofón.

Náhradné diely, pre mobilný telefón iPhone 7 plus, nájdete v našom eshope. V prípade, že máte záujem o servis iPhone 7 plus, navštívte niektorú z našich pobočiek, kde vám opravu zabezpečíme na počkanie.

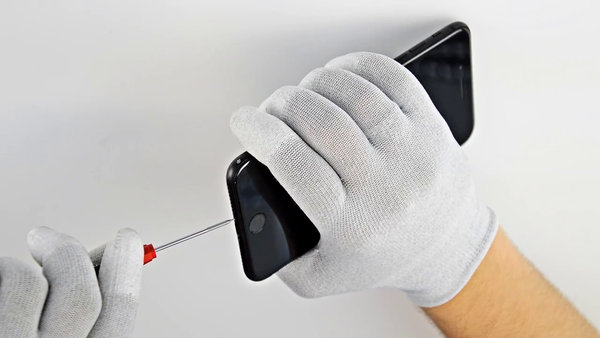

Krok 1Pentalope skrutky

 Pred začatím vybite iPhone pod 25 %. Ak by ste porušili nabitú batériu, hrozí riziko požiaru čí výbuchu.

Vypnite váš iPhone.

   Otvorením iPhone 7 Plus narušíte vodeodelnú ochranu pod displejom. Ak ju nenahradíte, vaše zariadenie bude fungovať, ale už nebude vodeodolné.

Odskrutkujte dve 6,9 mm pentalobe skrutky na spodku vášho iPhone.

Nahriatie umožní uvoľniť vrstvu lepidla, ktorou je displej prilepený, čo umožní otvárať ho ľahšie.

Fénom nahrejte spodnú hranu zariadenia cca 60 sekúnd. To uvoľní lepidlo, ktoré sa tam nachádza.

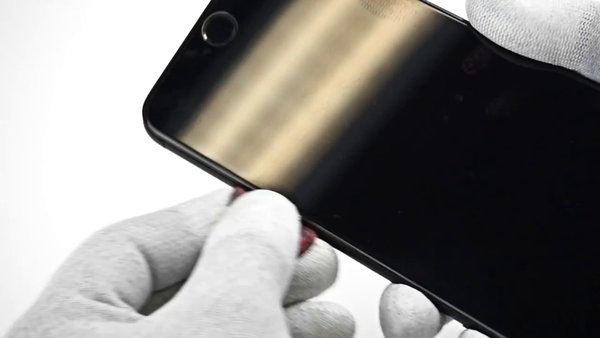

Krok 2Otvorenie zariadenia

Vložte do medzery trsátko.

 Vodotesné lepidlo, ktoré drží displej na mieste, je veľmi silné a vytvorenie tejto medzierky si vyžaduje značnú dávku sily. Ak je to potrebné, pohybom hore-dole displej uvoľnite, aby ste vytvorili dostatočný priestor pre spudger.

Trsátkom sa v medzere presúvajte jemne doľava po spodnej hrane iPhone.

Trsátko jemne nakláňajte, aby ste medzeru postupne zväčšovali.

Trsátkom prejdite až na ľavú stranu iPhone, pohybom zdola hore smerom k hornému okraju. Priamo naň zatiaľ neprechádzajte.

Prejdite na pravú stranu zariadenia a podobným pohybom, ako doteraz, displej oddeľujte od krytu.

 Nezasúvajte trsátko príliš hlboko, mohli by ste poškodiť káble displeja na tejto strane zariadenia. Zasuňte ho maximálne na šírku rámčeka displeja.

Prejdite trsátkom na hornú stranu displeja, aby ste uvoľnili posledné lepidlo.

 Ani na tomto mieste nechoďte hlbšie ako po okraj displeja, mohli by ste tak poškodiť vrchné senzory.

 Vrchná strana môže byť náročná na oddelenie. V prípade potreby displej od lepidla oddeľujte jemným pohybom, až kým sa neuvoľní.

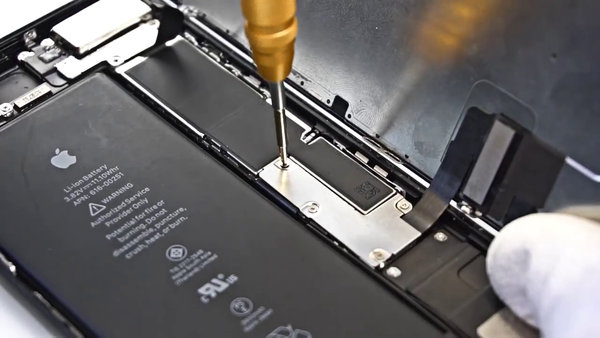

Krok 3Odstránenie displejovej časti

Zobraziť ďalšie fotky
(+4)

Skryť ďalšie fotky

Odskrutkujte 7x Y000 skrutiek, ktoré držia kryt konektorov základnej dosky:

Počas tohto procesu si zaznamenávajte, kam ktorá skrutka patrí. Ak ich pri reinštalácii zameníte, môžete poškodiť svoje zariadenie.

Kryt z telefónu odstráňte.

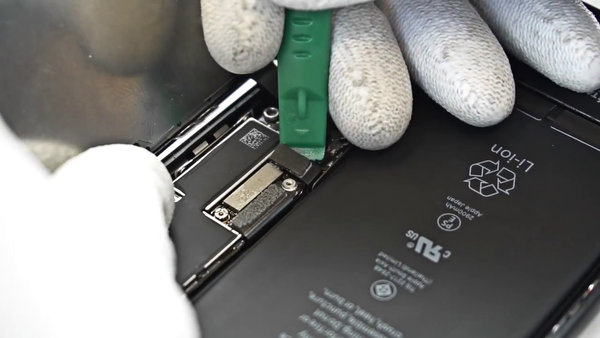

Krok 4Odpojenie flex káblov

Špičkou nástroja spudger alebo nechtom odpojte zo základnej dosky konektor batérie

Pokúste sa nepoškodiť čierny silikón, ktorý obklopuje tento a ďalšie konektory. Tento silikón poskytuje extra ochranu voči vode.

Konektor jemne vyhnite mimo základnú dosku a ďalšie konektory, aby ste zabránili ich kontaktu a prípadnému skratu.

Špičkou spudgera alebo nechtom odpojte konektor : modulu s prednými senzormi, OLED panela a dotykového skla.

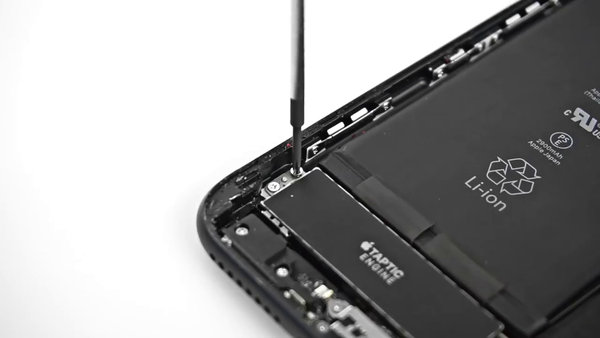

Krok 5Taptic Engine a reproduktor

Zobraziť ďalšie fotky
(+6)

Skryť ďalšie fotky

Odskrutkujte 6x skrutky taptic engine-u a reproduktoru.

Odpojte flex kábel taptic engine-u.

Vyberte reproduktor a potom taptic engine.

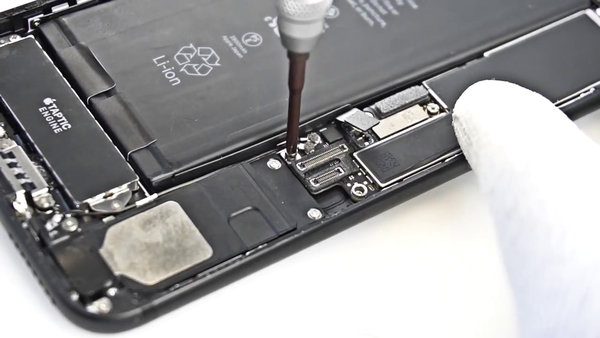

Krok 6Odskrutkovanie skrutiek, základnej dosky a fotoaparátu

Zobraziť ďalšie fotky
(+10)

Skryť ďalšie fotky

Odskrutkujeme 13x skrutky základnej dosky a fotoaparátu.

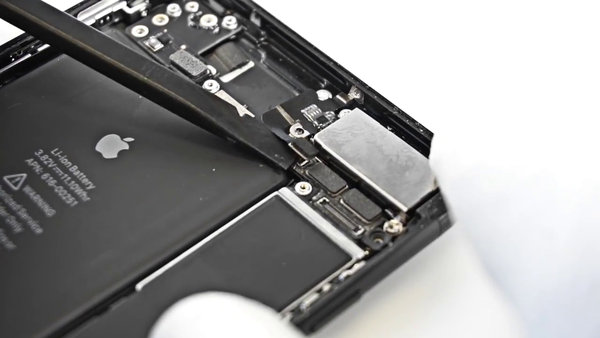

Krok 7Odpojenie fotoaparátu

Obojstranným nástrojom na otváranie odpojíme flex kábel fotoaparátu.

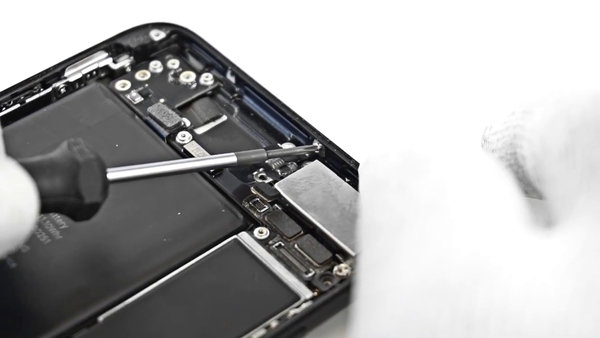

Krok 8Skrutky fotoaparátu

Odskrutkujeme 2x skrutky fotoaparátu.

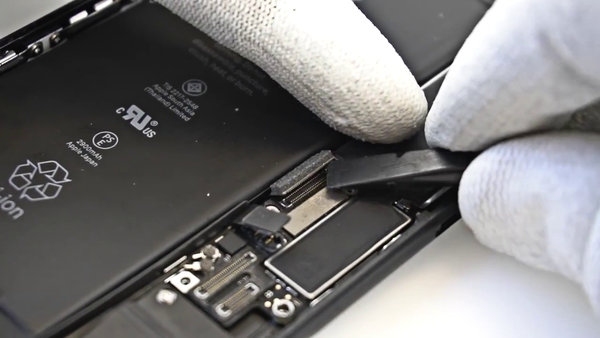

Krok 9Odpojenie flex káblov vedúcim k základnej doske

Zobraziť ďalšie fotky
(+4)

Skryť ďalšie fotky

Odpojíme všetky flex káble vedúce k základnej doske a dosku vyberieme.

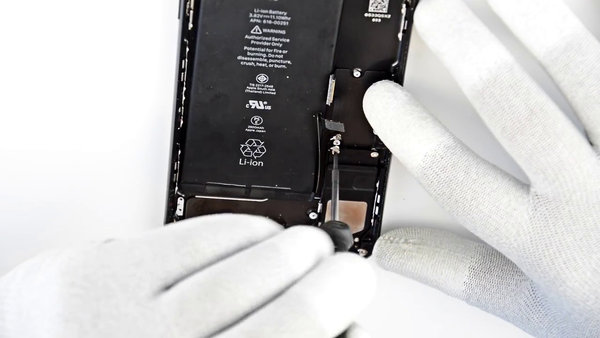

Krok 10RF kábel, reproduktor a nabíjací konektor

Zobraziť ďalšie fotky
(+7)

Skryť ďalšie fotky

Odskrutkujeme 10x skrutky držiace RF kábel, reproduktor a nabíjací konektor

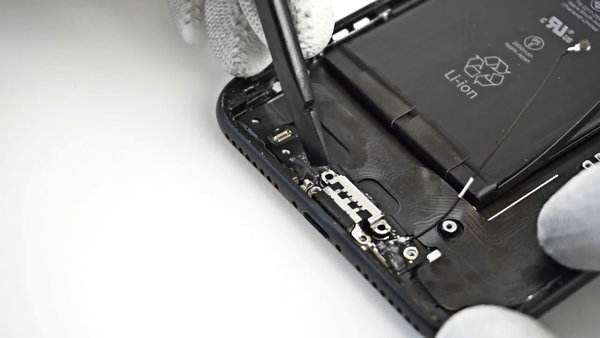

Krok 11Odstránenie nabíjacieho konektora

Nabíjací konektor zhora pomaly odlepíme a konektor vyberieme.

Pri inštalácii nového konektora nabíjania postupujte podľa tohto návodu v opačnom poradí.
