Tento návod vám pomôže vymeniť rozbitý alebo nefunkčný displej iPhone 7 Plus.
Spodný modul zariadenia, ktorý obsahuje home button a touch id, je napevno spárovaný s vašim iPhone 7 Plus z výroby. Preto ho treba premiestniť na váš nový LCD komplet, inak iPhone nebude fungovať. V prípade poškodenia modulu môže zariadenie opraviť iba Apple.
Otvorením iPhone 7 Plus môžete narušiť vodeodelnú ochranu pod displejom. Ak ju nenahradíte, vaše zariadenie bude fungovať, ale už nebude vodeodolné.
Náhradné diely pre iPhone 7 Plus nájdete v ponuke v našom eshope. V prípade, že máte záujem o servis iPhone 7 Plus, navštívte niektorú z našich pobočiek a opravu vám zabezpečíme na počkanie.

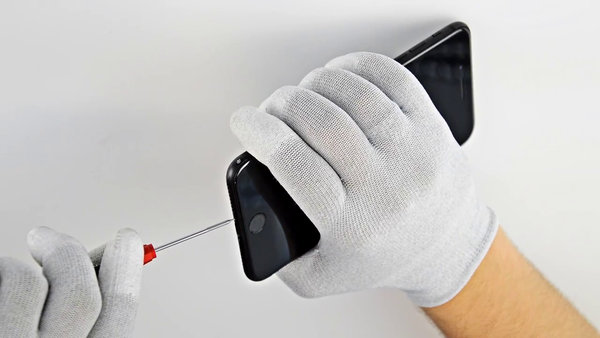

Step 1 Pentalope skrutky
Pred začatím vybite iPhone pod 25 %. Ak by ste porušili nabitú batériu, hrozí riziko požiaru čí výbuchu.
Vypnite váš iPhone.
Otvorením iPhone 7 Plus narušíte vodeodelnú ochranu pod displejom. Ak ju nenahradíte, vaše zariadenie bude fungovať, ale už nebude vodeodolné.
Odskrutkujte dve 6,9 mm pentalobe skrutky na spodku vášho iPhone.
Nahriatie umožní uvoľniť vrstvu lepidla, ktorou je displej prilepený, čo umožní otvárať ho ľahšie.
Fénom nahrejte spodnú hranu zariadenia cca 60 sekúnd. To uvoľní lepidlo, ktoré sa tam nachádza.

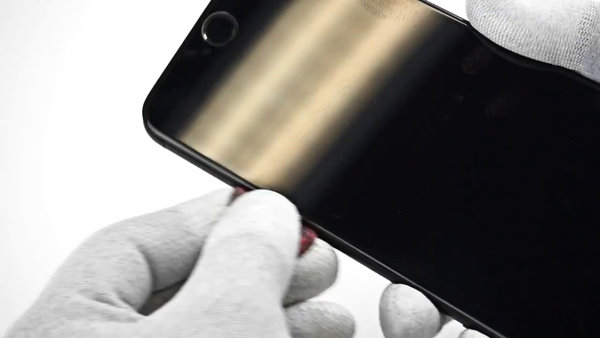

Step 2 Otvorenie zariadenia
Vložte do medzery trsátko.
Vodotesné lepidlo, ktoré drží displej na mieste, je veľmi silné a vytvorenie tejto medzierky si vyžaduje značnú dávku sily. Ak je to potrebné, pohybom hore-dole displej uvoľnite, aby ste vytvorili dostatočný priestor pre spudger.
Trsátkom sa v medzere presúvajte jemne doľava po spodnej hrane iPhone.
Trsátko jemne nakláňajte, aby ste medzeru postupne zväčšovali.
Trsátkom prejdite až na ľavú stranu iPhone, pohybom zdola hore smerom k hornému okraju. Priamo naň zatiaľ neprechádzajte.
Prejdite na pravú stranu zariadenia a podobným pohybom, ako doteraz, displej oddeľujte od krytu.
Nezasúvajte trsátko príliš hlboko, mohli by ste poškodiť káble displeja na tejto strane zariadenia. Zasuňte ho maximálne na šírku rámčeka displeja.
Prejdite trsátkom na hornú stranu displeja, aby ste uvoľnili posledné lepidlo.
Ani na tomto mieste nechoďte hlbšie ako po okraj displeja, mohli by ste tak poškodiť vrchné senzory.
Vrchná strana môže byť náročná na oddelenie. V prípade potreby displej od lepidla oddeľujte jemným pohybom, až kým sa neuvoľní.

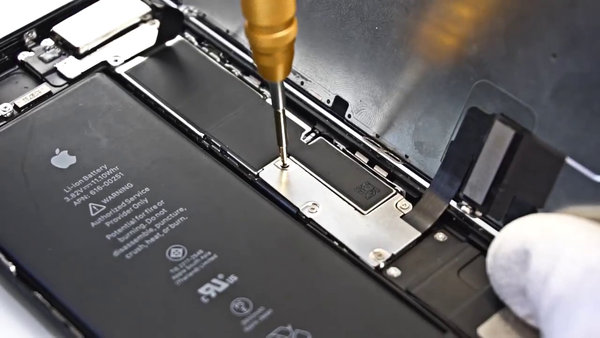

Step 3 Odstránenie displejovej časti
Odskrutkujte 7x Y000 skrutiek, ktoré držia kryt konektorov základnej dosky:
Počas tohto procesu si zaznamenávajte, kam ktorá skrutka patrí. Ak ich pri reinštalácii zameníte, môžete poškodiť svoje zariadenie.
Kryt z telefónu odstráňte.

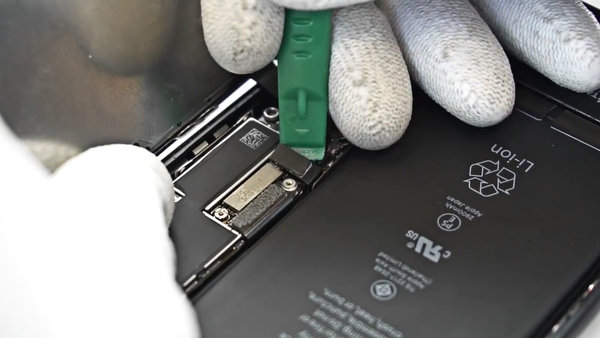

Step 4 Odpojenie flex káblov
Špičkou nástroja spudger alebo nechtom odpojte zo základnej dosky konektor batérie
Pokúste sa nepoškodiť čierny silikón, ktorý obklopuje tento a ďalšie konektory. Tento silikón poskytuje extra ochranu voči vode.
Konektor jemne vyhnite mimo základnú dosku a ďalšie konektory, aby ste zabránili ich kontaktu a prípadnému skratu.
Špičkou spudgera alebo nechtom odpojte konektor : modulu s prednými senzormi, OLED panela a dotykového skla.

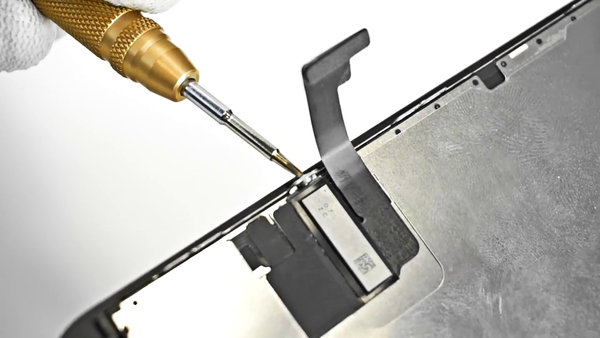

Step 5 Demontáž Y 0,6mm skrutiek
Z bočnej časti LCD odskrutkujeme Y 0,6mm skrutky

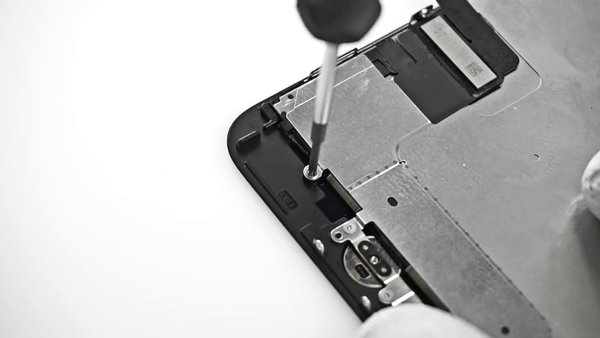

Step 6 Odstránenie home buttonu
Odskrutkujeme skrutky a odlepíme home button.

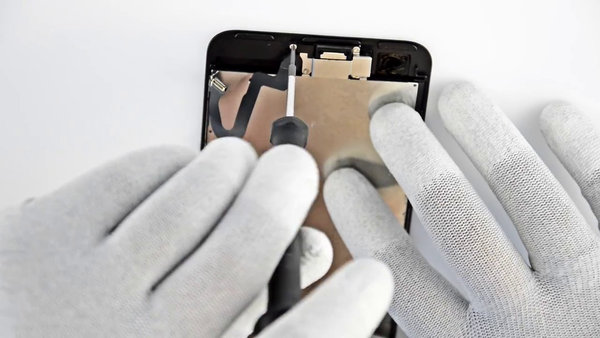

Step 7 Krok 7 Demontáž slúchadla
Odskrutkujeme skrutky, ktoré držia slúchadlo, odoberieme kryt slúchadla a samotné slúchadlo vyberieme.

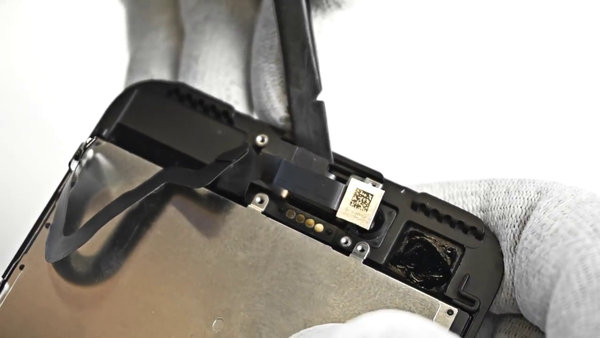

Step 8 Odstránenie proximity senzora
Proximity senzor pomaly a opatrne odlepíme.

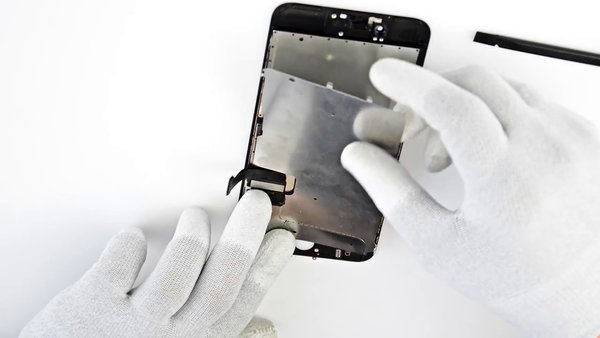

Step 9 Odstránenie krycieho plechu LCD
Odoberieme krycí plech LCD
Pri inštalácii nového displejového modulu postupujte podľa tohto návodu v opačnom poradí.
