Tento návod slúži pre výmenu konzoly konektora Lightning na iPhone 6, čím sa vymení aj slúchadlový jack a mikrofón.

Náhradný diely pre mobilný telefón iPhone 6 nájdete na našom eshope. V prípade že máte záujem o servis iPhone 6 navštívte niektorú z našich pobočiek kde vám opravu zabezpečíme na počkanie.

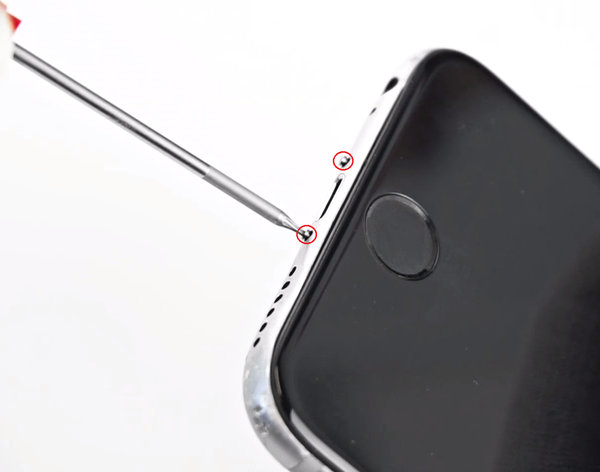

Krok 1Demontáž Pentalobe skrutiek

  Pred rozmontovaním iPhone vybite batériu pod 25 %. Nabitá líthium-ionová batéria sa môže vznietiť alebo vybuchnúť, ak ju omylom porušíte.

Vypnite svoj iPhone.

Odstráňte 2 3,6 mm Pentalobe skrutky pri Lightning konektore.

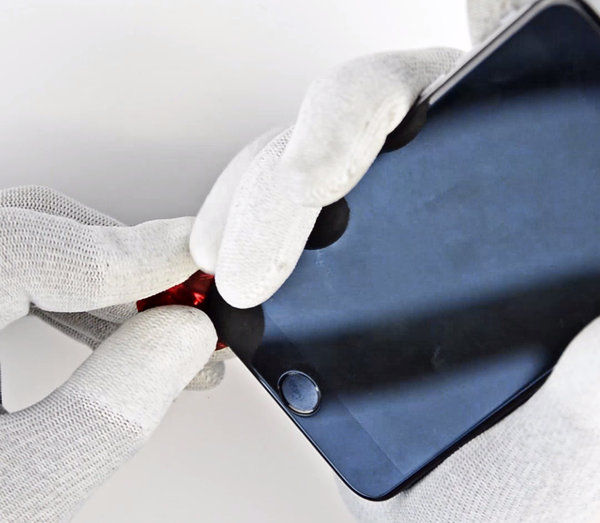

Krok 2Otváranie zariadenia

Vložte do medzery trsátko.

 Vytvorenie tejto medzierky si vyžaduje značnú dávku sily. Ak je to potrebné, pohybom hore-dole displej uvoľnite, aby ste vytvorili dostatočný priestor pre spudger.

Trsátkom sa v medzere presúvajte jemne doľava po spodnej hrane iPhone.

Trsátko jemne nakláňajte, aby ste medzeru postupne zväčšovali.

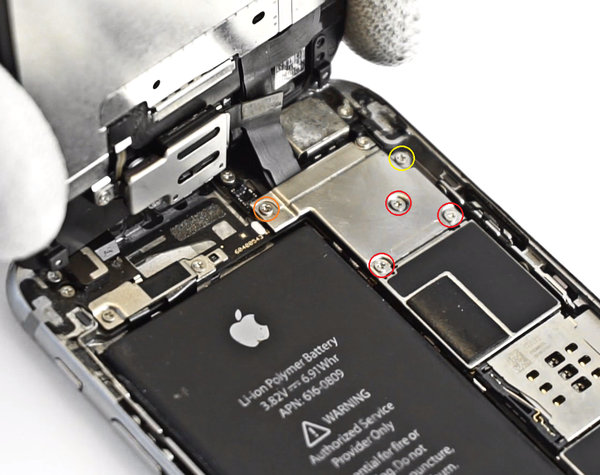

Krok 3Odstránenie skrutiek držiaku kábla z LCD kompletu

Odskrutkujte nasledujúcich päť skrutiek, ktoré zaisťujú držiak kábla zostavy čelného panelu:

  • Tri skrutky s priemerom 1,2 mm
  • Jedna skrutka 1,7 mm
  • Jedna skrutka 3,1 mm

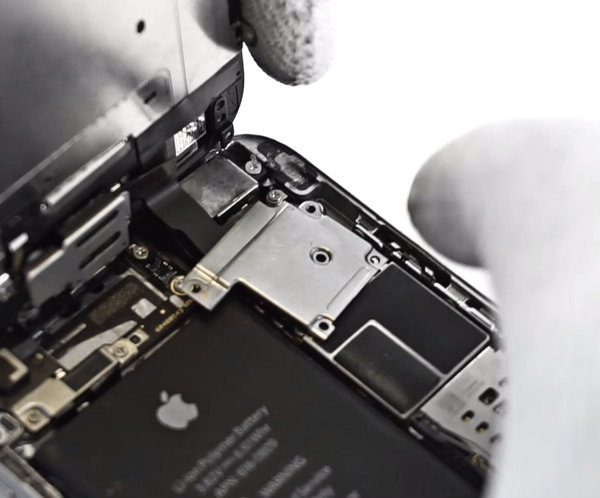

Krok 4Odstránenie držiaku kábla LCD kompletu

Odstránenie držiaku kábla predného panela zo základnej dosky.

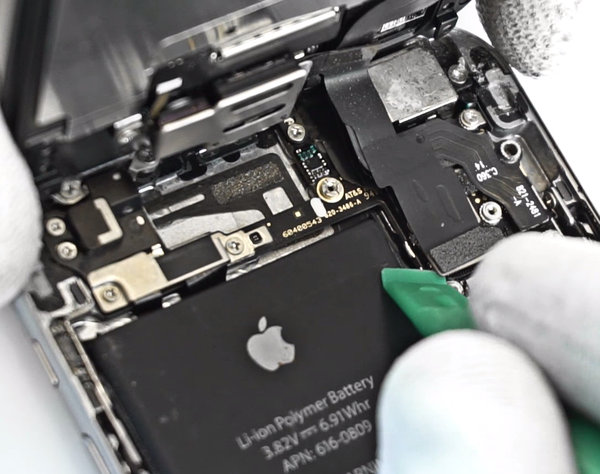

Krok 5Odpojenie konektora predného fotoaparátu

Na odpojenie konektora predného fotoaparátu a konektora kábla snímača použite spudger alebo necht.

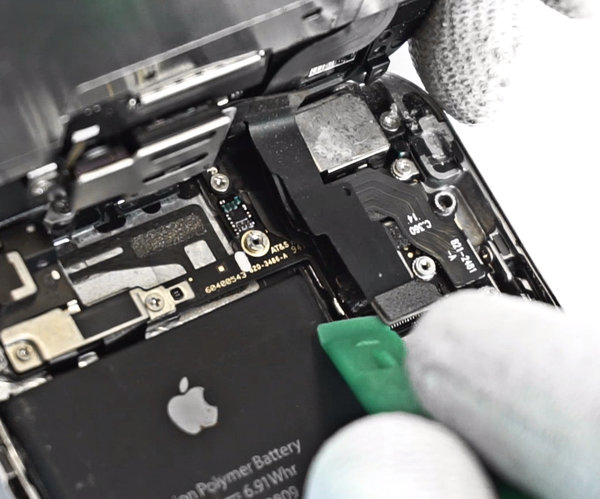

Krok 6Odpojenie konektora kábla smerujúceho k prepojeniu home button

Na odpojenie konektora kábla tlačidla home button použite spudger alebo necht.

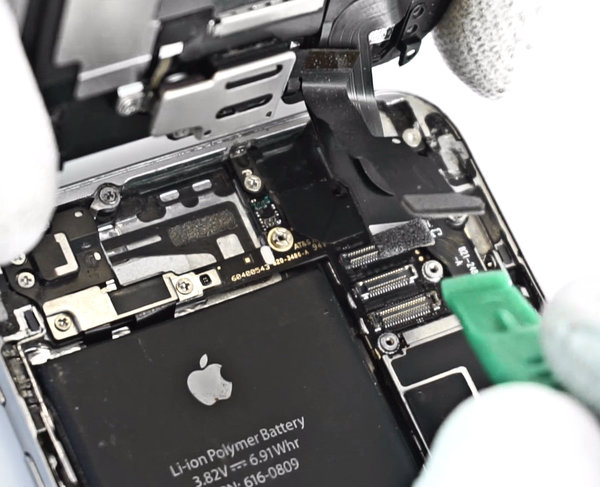

Krok 7Odpojenie LCD kábla

 Pred odpojením alebo opätovným pripojením kábla skontrolujte, či je odpojená batéria.

Na odpojenie konektora LCD kábla použite spudger alebo necht.

Pri opätovnej montáži telefónu môže dátový kábel displeja vyskočiť z konektoru. Pri opätovnom zapnutí telefónu to môže mať za následok biele čiary alebo prázdnu obrazovku. Ak k tomu dôjde, jednoducho znova pripojte kábel a znovu spojazdnenie telefónu. Najlepším spôsobom spojazdnenia vášho telefónu je odpojenie a opätovné pripojenie konektora batérie.

Krok 8Odpojenie konektora dotykovej plochy

Na odpojenie konektora dotykovej plochy použite plochý koniec spudgera.

Pri opätovnom pripojení konektora dotykovej plochy nestláčajte jeho stred. Stlačte jeden koniec konektora a potom stlačte opačný koniec. Stlačenie v strede konektora môže ohnúť komponent a spôsobiť poškodenie tohto konektoru.

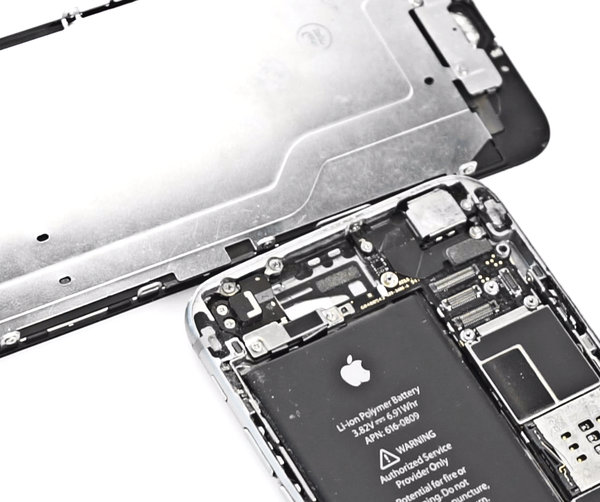

Krok 9Oddelenie LCD kompletu a zadného housingu

Oddeľte LCD komplet od zadného housingu.

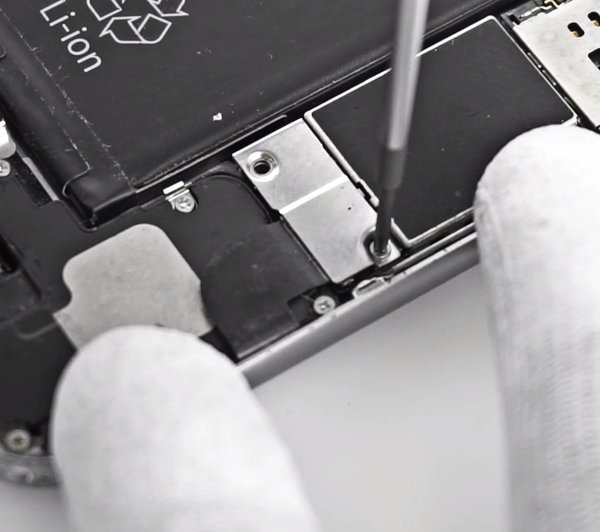

Krok 10Demontáž skrutiek konzoly akumulátora

Odstráňte z koncovky konektora batérie tieto skrutky:

  • Jedna 2,2 mm skrutka
  • Jedna skrutka 3,2 mm

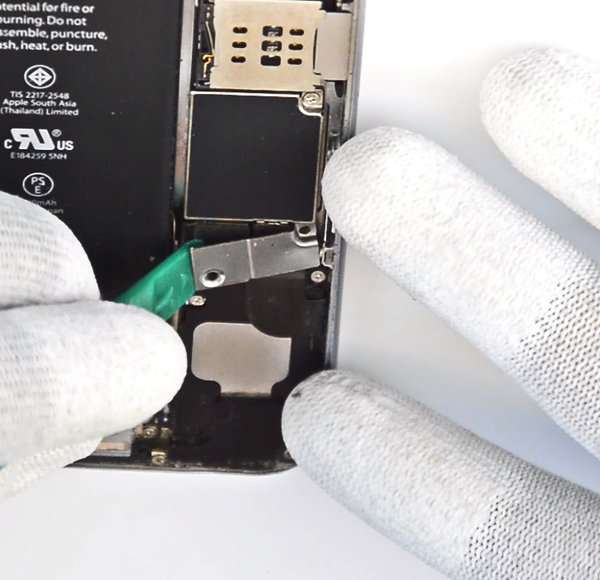

Krok 11Odpojenie kovového držiaku konektora batérie

Odpojte držiak konektora kovovej batérie od zariadenia iPhone.

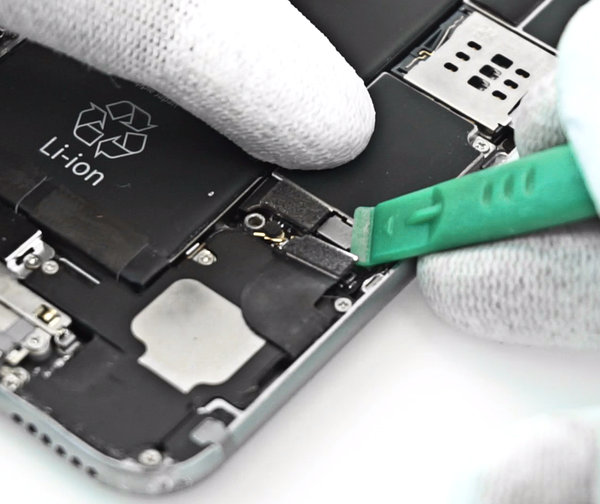

Krok 12Odpojenie konektora Lightning

Použite plochý koniec nástroja spudger na odpojenie Lightning konektora a vyhnite ho mimo reproduktor.

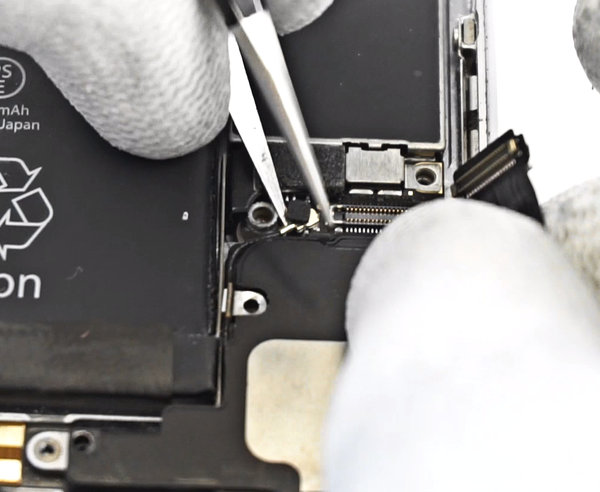

Krok 13Odpojenie antény

Špičkou nástroja spudger odpojte anténny kábel od jeho umiestnenia na základnej doske.

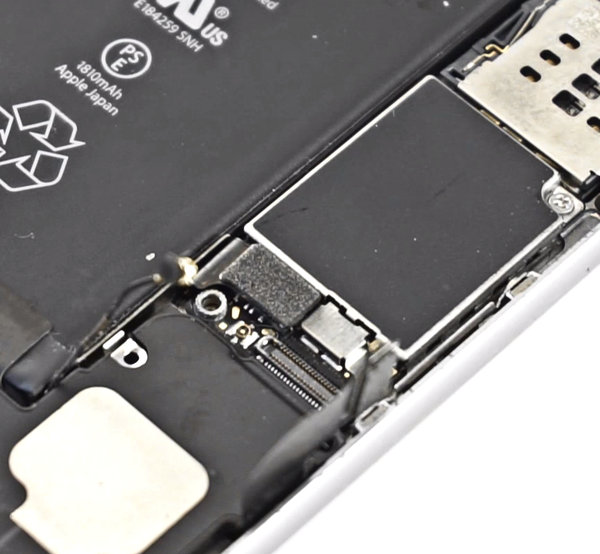

Krok 14Odpojenie konektora batérie

Pomocou plastového spudgera jemne odpojte konektor batérie od jeho zásuvky na základnej doske.

 Dbajte na to, aby ste odpojili iba konektor batérie a neodtrhli celý konektor na základnej doske. Ak spustíte zásuvku logickej dosky, môžete úplne roztrhnúť konektor.

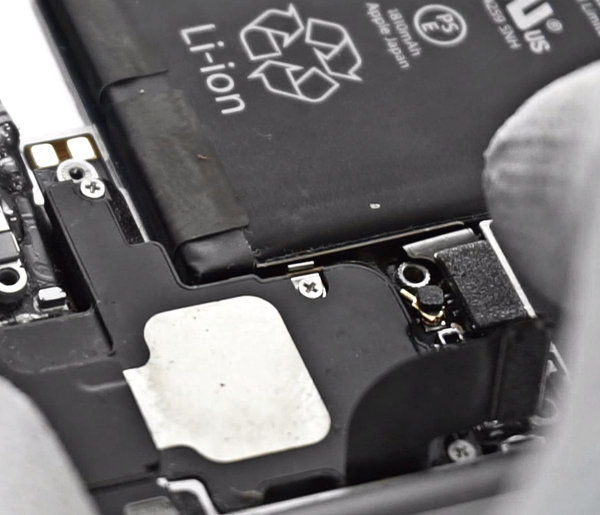

Krok 15Odskrutkovanie skrutiek reproduktora

Odskrutkujte tieto 4 Philips skrutky, ktoré držia reproduktor:

(červené) Dve 2,9 mm skrutky

(oranžové) Dve 2,3 mm skutky

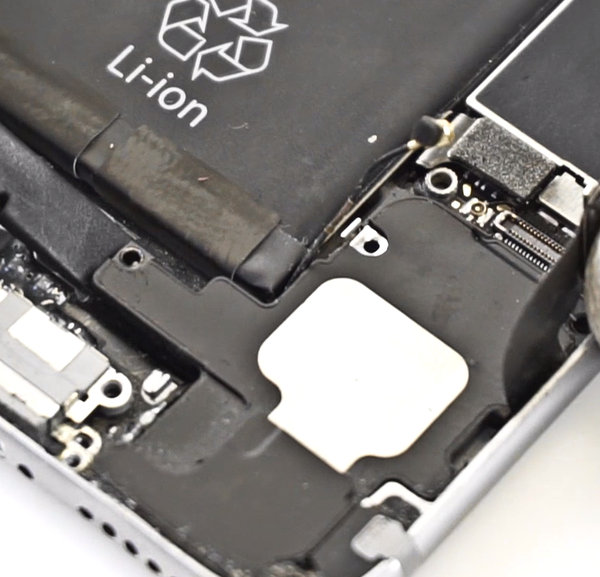

Krok 16Uvoľnenie reproduktora

Použite špičku nástroja spudger na odstrčenie prepojovacieho kábla antény z krytu reproduktora.

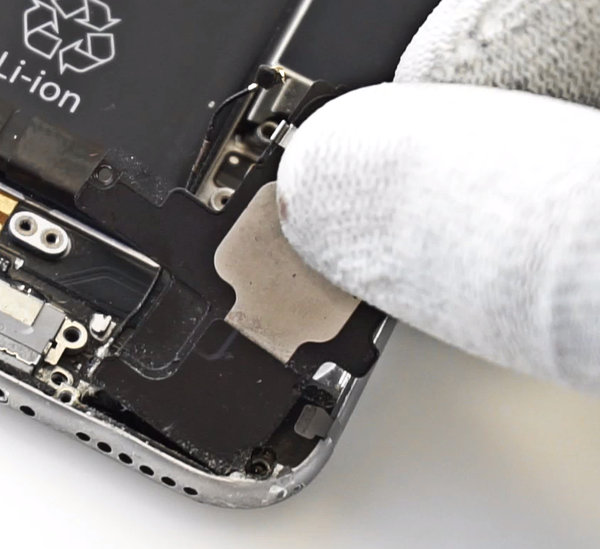

Krok 17Demontáž reproduktora

Špičkou nástroja spudger nadvihnite reproduktor zo zadného krytu a vyberte ho z iPhone.

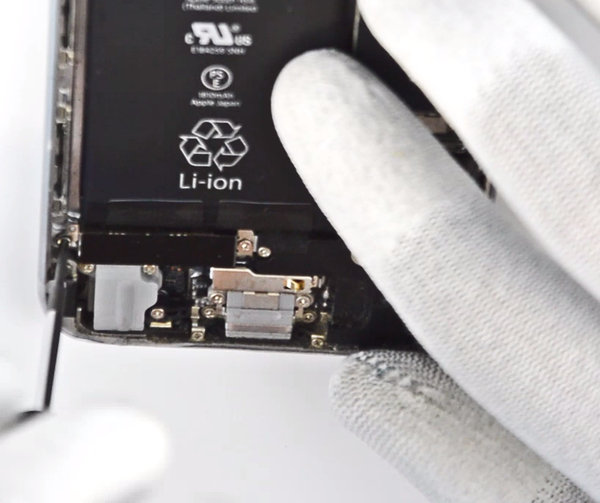

Krok 18Demontáž vibračného motorčeka

Odskrutkujte dve 1,6 mm Philips #00 skrutky a vyberte z iPhone vibračný motorček.

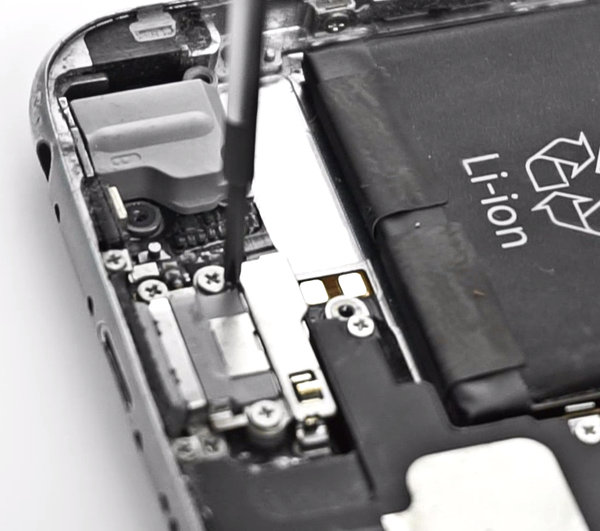

Krok 19Demontáž zostávajúcich skrutiek

Zobraziť ďalšie fotky
(+4)

Skryť ďalšie fotky

Odskrutkujte zostávajúcich 6 skrutiek, ktoré držia celý panel Lightning konektora:

(červená) Dve 3,1 mm ploché skrutky

(oranžová) Dve 1,7 mm skrutky

(žltá) Dve 1,5 mm skrutky

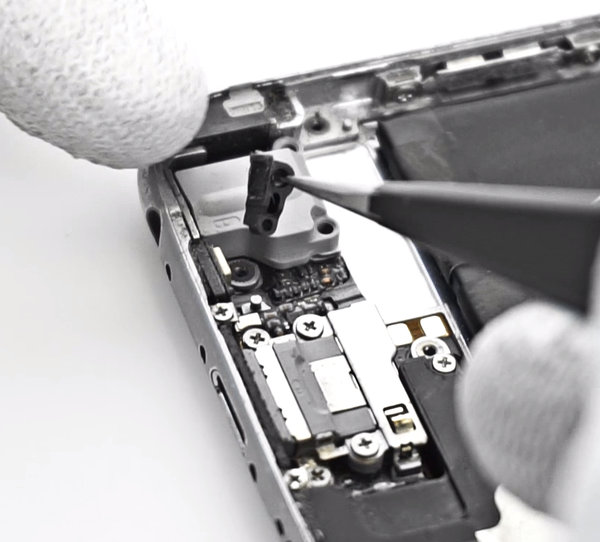

Krok 20Kábel panelu Lightning konektora

Plochým koncom nástroja spudger jemne odlepte plochý kábel panelu od krytu. Pomaly dvíhajte celý panel a nástrojom spudger odstraňujte zvyšné nánosy lepidla.

Špičkou nástroja vystrčte mikrofón zo svojho miesta na spodku telefónu.

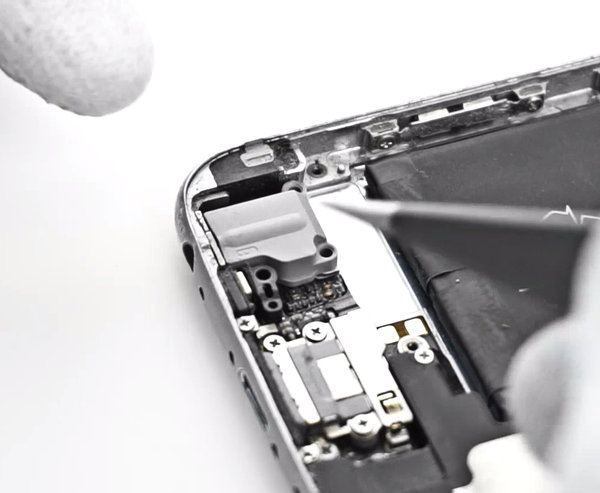

Krok 21Odstránenie konektora na slúchadlá a panelu

Po uvoľnení Lightning konektora a mikrofónu jemne uvoľnite zo svojho miesta aj slúchadlový konektor. Po jeho uvoľnení môžete zo zariadenia vytiahnuť celý panel.

Nový na svoje miesto namontujte a zapojte opačným procesom.
