ResetVýmena LCD kompletu iPhone 5
Technická náročnosť
Trvanie postupu
Počet krokov v návode
Náradie na výmenu
Potrebujete vymeniť LCD displej na vašom iPhone 5 a neviete ako na to? Nezúfajte, stačí trochu zručnosti a tento detailný návod, ktorý vás bude sprevádzať výmenou krok za krokom. Displej sa vám podarí vymeniť asi za 1 hodinu.

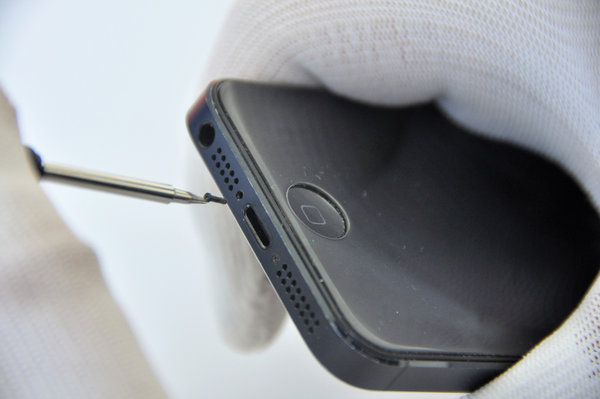

Step 1 Otvorenie zariadenia
![Otvorenie zariadenia](/media/instructions/1_AB1KxB9.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
![Otvorenie zariadenia #1](/media/instructions/1_AB1KxB9.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Otvorenie zariadenia #2](/media/instructions/1a_tbYF4HY.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Otvorenie zariadenia #3](/media/instructions/2_fhSKz5W.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Otvorenie zariadenia #4](/media/instructions/2a_8fgZAJs.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Otvorenie zariadenia #5](/media/instructions/3_EQysTia.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Otvorenie zariadenia #6](/media/instructions/3a_bhWV3OG.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Otvorenie zariadenia #7](/media/instructions/3b_H51MhZQ.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Otvorenie zariadenia #8](/media/instructions/4_tI62fbW.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Otvorenie zariadenia #9](/media/instructions/5a_Ht7dfwI.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
Pred rozoberaním sa uistite že je zariadenie vypnuté.
Vymontujte dve 3,6 mm Pentalobe skrutky hneď vedľa Lightning nabíjacieho konektoru. Prechádzajte trsátkom alebo iným nástrojom v štrbine (na obrázku "sezamo"), medzi predným a zadným krytom. Pokračujte v uvoľňovaní LCD panelu aj po stranách. POZOR, nepoužívajte hrubú silu.
Nesnažte sa úplne odstrániť LCD panel od zadného krytu, kedže sa tu nachádzajú tri káble ktoré držia LCD spojené s materskou doskou.
Následne zdvihnite LCD panel od zadného krytu.

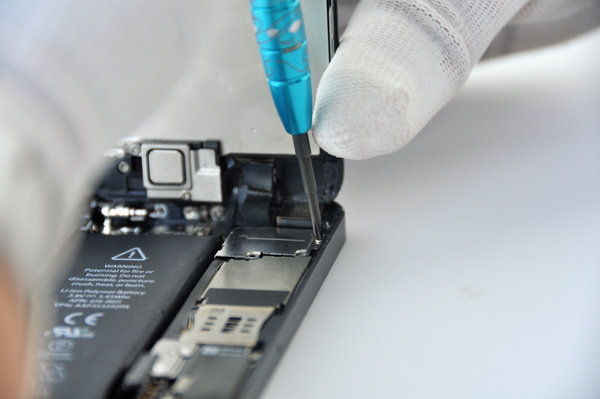

Step 2 Odstránenie LCD konektorov zobrazovacej jednotky, flex káblov prednej kamery a slúchadla
![Odstránenie LCD konektorov zobrazovacej jednotky, flex káblov prednej kamery a slúchadla](/media/instructions/9_vCkmpBa.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
![Odstránenie LCD konektorov zobrazovacej jednotky, flex káblov prednej kamery a slúchadla #1](/media/instructions/9_vCkmpBa.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Odstránenie LCD konektorov zobrazovacej jednotky, flex káblov prednej kamery a slúchadla #2](/media/instructions/10_bgbsolq.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Odstránenie LCD konektorov zobrazovacej jednotky, flex káblov prednej kamery a slúchadla #3](/media/instructions/11_PbebEnM.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Odstránenie LCD konektorov zobrazovacej jednotky, flex káblov prednej kamery a slúchadla #4](/media/instructions/12_erVzQm4.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Odstránenie LCD konektorov zobrazovacej jednotky, flex káblov prednej kamery a slúchadla #5](/media/instructions/13_KunJzKK.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
Odskrutkujeme skrutky, ktorá drží krytku LCD konektorov, následne spudgerom odpojíme LCD konektory zobrazovacej jednotky, flex káblov prednej kamery a slúchadla.

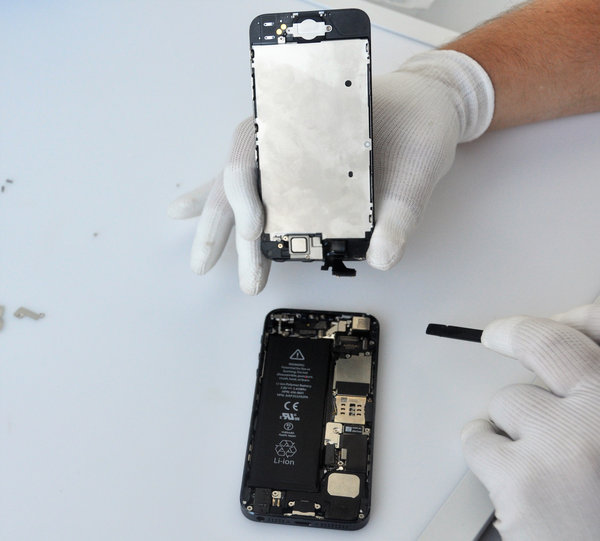

Step 3 Oddelenie predného a zadného panelu
![Oddelenie predného a zadného panelu](/media/instructions/14_WsDDRHg.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
Oddelíme predný panel od zadného panelu.

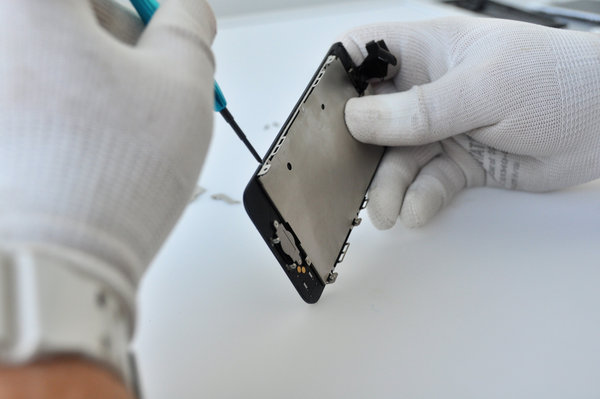

Step 4 Odstránenie bočných skrutiek z predného panelu
![Odstránenie bočných skrutiek z predného panelu](/media/instructions/15_TfeMICl.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
![Odstránenie bočných skrutiek z predného panelu #1](/media/instructions/15_TfeMICl.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Odstránenie bočných skrutiek z predného panelu #2](/media/instructions/16_rQAME91.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
Odskrutkujeme skrutky, ktoré sa nachádzaju po bokoch predného panelu z jednej aj druhej strany.
Step 5 Odstránenie home buttonu
![Odstránenie home buttonu](/media/instructions/17_Voyk7hR.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
![Odstránenie home buttonu #1](/media/instructions/17_Voyk7hR.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Odstránenie home buttonu #2](/media/instructions/18_YvlWD5w.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Odstránenie home buttonu #3](/media/instructions/19_gSdeakS.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Odstránenie home buttonu #4](/media/instructions/21_Y01CJKm.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Odstránenie home buttonu #5](/media/instructions/20_11sktoa.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
Najprv odstránime jednu skrutku, ktorá drží pplech LCD, následne odstránime 2 skrutky, ktoré držia krytku Home Buttonu.
Spudgerom odlepíme Home Button smerom od predného panelu. Následne nástrojom "sezamo" jemne odoberieme samotný Home Button.
Step 6 Odstránenie slúchadla
![Odstránenie slúchadla](/media/instructions/22_AiOhryH.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
![Odstránenie slúchadla #1](/media/instructions/22_AiOhryH.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Odstránenie slúchadla #2](/media/instructions/22a.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Odstránenie slúchadla #3](/media/instructions/22b.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Odstránenie slúchadla #4](/media/instructions/23_msU78Cj.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Odstránenie slúchadla #5](/media/instructions/24_07yTCZi.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Odstránenie slúchadla #6](/media/instructions/25_jQTIsxc.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
Najprv odstránime dve skrutky, ktoré držia kovovú krytku slúchadla, následne pinzetou odstránime samotné slúchadlo.
Step 7 Odstránenie plechu LCD, flexu prednej kamery a proximity senzoru
![Odstránenie plechu LCD, flexu prednej kamery a proximity senzoru](/media/instructions/26a_Htal4mT.jpg.600x600_q85ss0_replace_alpha-%23fff.jpg)
![Odstránenie plechu LCD, flexu prednej kamery a proximity senzoru #1](/media/instructions/26a_Htal4mT.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Odstránenie plechu LCD, flexu prednej kamery a proximity senzoru #2](/media/instructions/27_c2LIYvj.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Odstránenie plechu LCD, flexu prednej kamery a proximity senzoru #3](/media/instructions/27a.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Odstránenie plechu LCD, flexu prednej kamery a proximity senzoru #4](/media/instructions/28_l7yCigf.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Odstránenie plechu LCD, flexu prednej kamery a proximity senzoru #5](/media/instructions/28a.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
![Odstránenie plechu LCD, flexu prednej kamery a proximity senzoru #6](/media/instructions/29_rWBzPcb.jpg.100x100_q85ss0_crop_replace_alpha-%23fff.jpg)
Spudgerom jemne odoberieme plech LCD, následne sezamom odoberieme flex prednej kamery a proximity senzor.
Pri skladaní postupujte podľa tohto návodu v opačnom poradí. Nezabudnite opäť aplikovať adhezívne lepidlo pod všetky súčiastky, kde to bude potrebné.
