Technická náročnosť
Stredne náročnéTrvanie postupu
90 minútPočet krokov v návode
16Potrebné náhradné diely:
Výhodné príslušenstvá:
Pridať všetko
Ak je obrazovka vášho iPhone 12 Mini prasknutá, nereaguje na dotyk alebo nezobrazuje obraz, keď je telefón zapnutý, tak pomocou tejto príručky si viete vymeniť displej svojpomocne.
Kombinovaná zostava reproduktora + senzora slúchadla pripevnená k zadnej časti displeja je od výroby spárovaná s vaším individuálnym telefónom iPhone , takže ho pri akejkoľvek výmene displeja musíte preniesť zo starého displeja do nového. Obsahuje zaplavovací iluminátor, ktorý je súčasťou biometrického bezpečnostného prvku Face ID. Ak je Face ID poškodené alebo vymenené, prestane fungovať, takže buďte opatrní, aby ste počas tohto postupu nepoškodili niektorý z týchto komponentov. V prípade poškodenia môže funkciu Apple ID obnoviť iba Apple alebo autorizovaný technik spoločnosti Apple.
Poznámka : Funkcia True Tone je po výmene obrazovky deaktivovaná, a to aj pri použití pôvodnej obrazovky Apple. Váš iPhone môže navyše dočasne zobrazovať varovanie o „pravosti“ displeja.

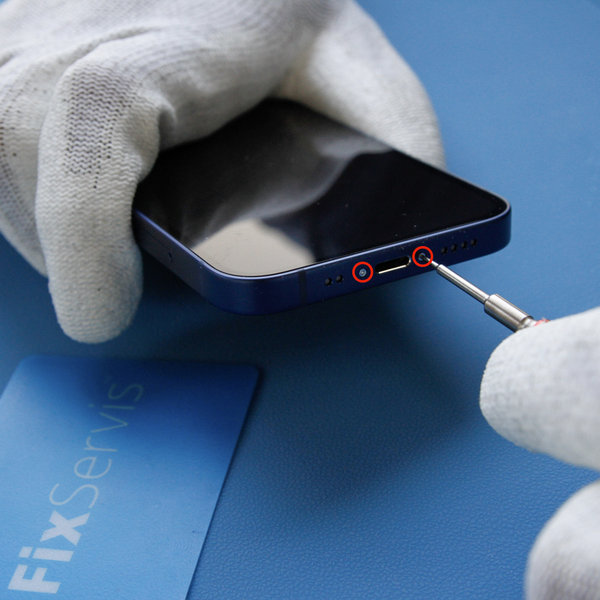

Krok 1Odmontovanie pentalobe skrutiek
Pred začatím je potrebné vybiť iPhone pod 25% pretože nabitá Li-ion batéria sa môže vznietiť alebo explodovať pri náhodnom prerezaní.
- Vypnite iPhone
- Na dolnom okraji iPhone-u odskrutkujte dve 6,75 mm dlhé pentalobové skrutky pomocou skrutkovača Pentalobe (Ph0001.2)
Otvorením iPhone-u sa poruší jeho vodotesné tesnenie, preto pred začatím tohto kroku majte pripravené náhradné tesnenie. Bez nového tesnenia nebude Váš iPhone vodotesný.

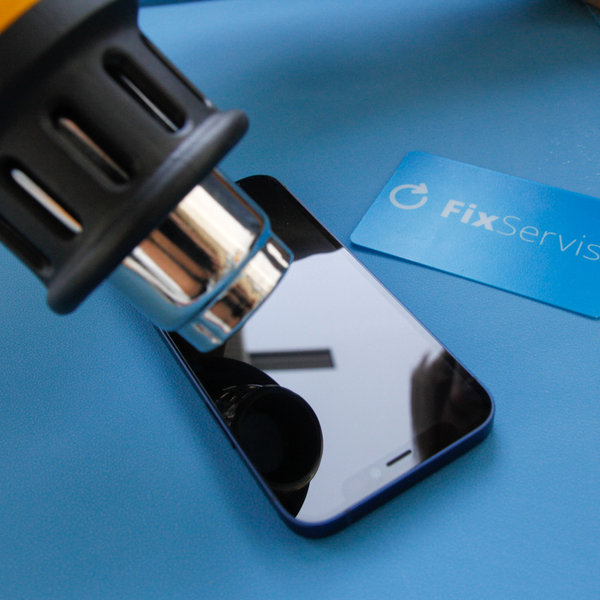

Krok 2Otváranie 1
Zahriatie spodnej hrany iPhone-u pomáha zmäkčiť lepidlo chrániace displej a uľahčuje jeho otvorenie.
- Pomocou fénu alebo teplovzdušnej pištole zahrejte spodný okraj iPhone-u cca 3 minúty, aby teplota dosiahla cca 80°C.
- Nedávajte iPhone do mikrovlnky !!!

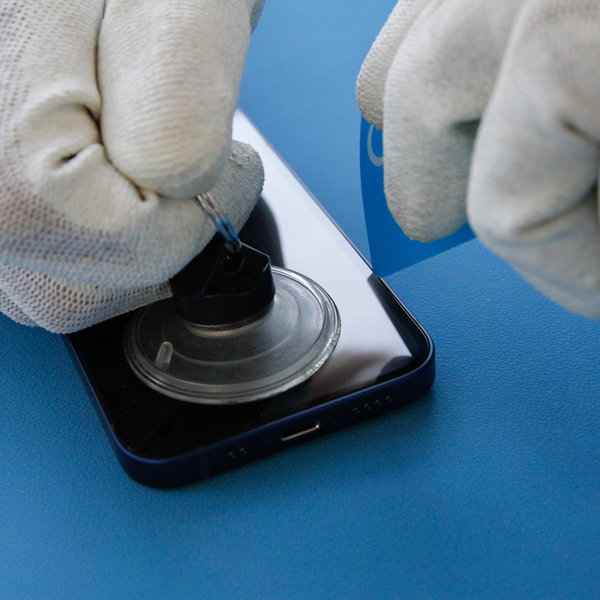

Krok 3Otváranie 2
- Umiestnite prísavky do blízkosti spodného okraja iPhone-u, jednu spredu a druhú zozadu a opatrne zatlačte na miesto.
- Držte bezpečne svoj iPhone a jemnou silou oddeľte prísavkami obrazovku od zadnej časti telefónu.
- Po oddelení displeja cca 3mm od zadnej strany vložte do medzery kartičku Fixservis.
Lepidlo, ktoré drží displej na mieste je veľmi silné, vytvorenie tejto počiatočnej medzery si preto vyžaduje použitie značnej sily. Pri ťažkostiach opäť zahrievajte spodný okraj a opatrne posúvajte obrazovku opakovane hore a dole, aby ste oslabili lepidlo, až kým nevytvoríte medzeru na vloženie kartičky Fixservis.

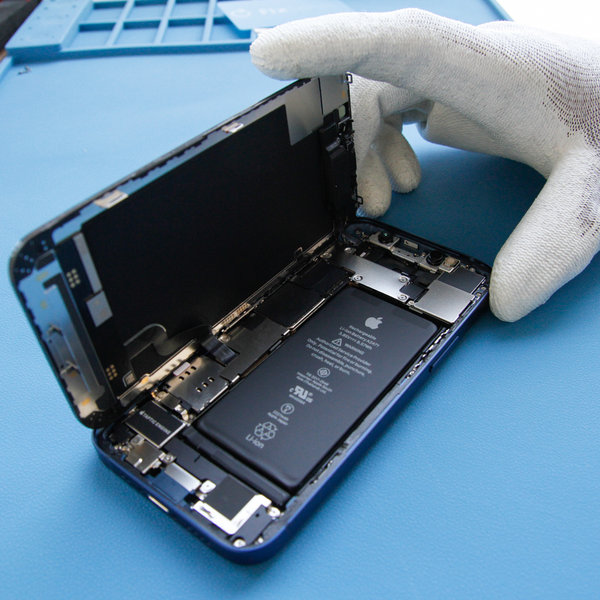

Krok 4Otváranie 3
- Po úspešnom uvolnení lepidla z okrajov odmontujte prísavky.
- Otvorte iPhone otočením displeja z ľavej strany ako knihu.
- Doporučujeme si podoprieť displej, aby ste neodtrhli plochý káblik, ktorý drží displej zo základnou doskou.
Zatiaľ sa nepokúšajte displej úplne oddeliť, pretože niekoľko krehkých plochých káblov ho stále pripája k základovej doske iPhone-u.

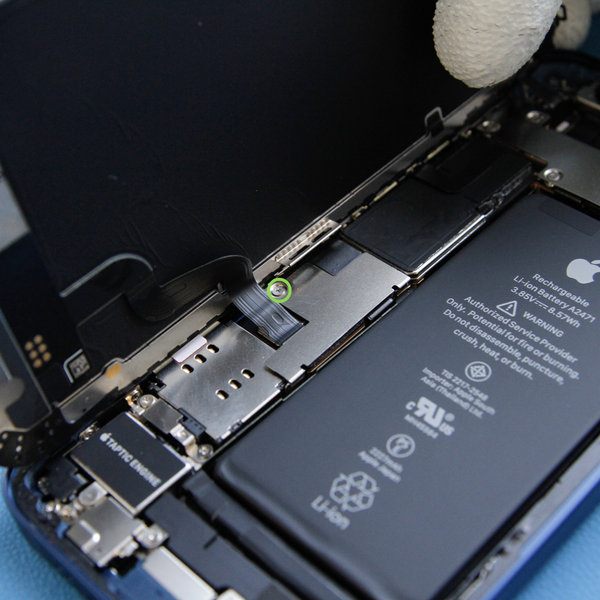

Krok 5Odmontovanie krytu konektora batérie a displeja
- Odmontujte jednu 1,25 mm skrutky pomocou Pentalobe skrutkovača (Y) upevňujúce kryt konektora a zároveň ho demontujte pomocou pinzety.
Počas celej opravy sledujte každú skrutku a uistite sa, že sa vracia presne tam, odkiaľ pochádza, aby nedošlo k poškodeniu vášho iPhone-u.
Krok 6Odpojenie batérie
- Špičkou nástroja Spudger odpojte zo základnej dosky konektor batérie na základnej doske.
- Konektor mierne ohnite od základnej dosky, aby ste zabránili náhodnému kontaktu so zásuvkou a napájaniu telefónu počas opravy.

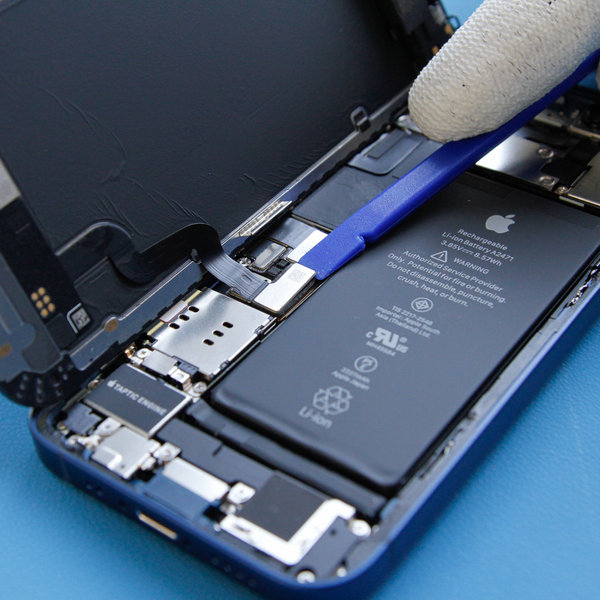

Krok 7Odpojenie displeja OLED + digilizátora
- Odpojte konektor kábla OLED panela a digilizátora pomocou nástroja Spudger.

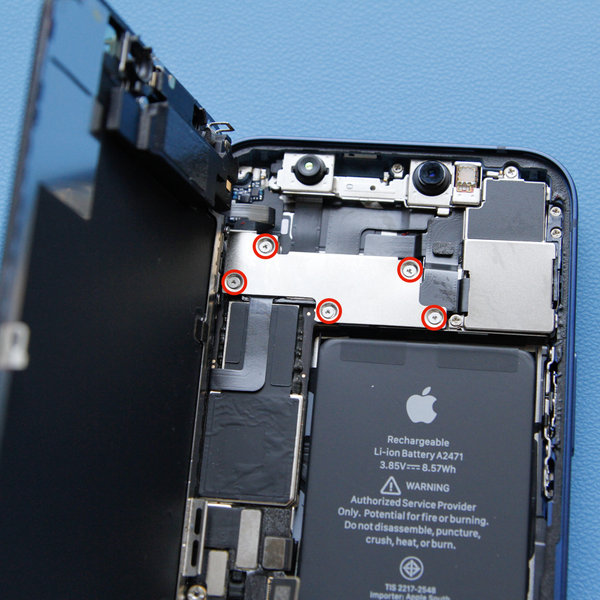

Krok 8Odmontovanie krytu konektora predného senzora
- Pomocou skrutkovača Pentalobe odstráňte štyri skrutky, ktoré zaisťujú kryt konektora predného senzora:
- Päť 1,1 mm skrutiek
- Následne kryt demontujte.
Počas celej opravy sledujte každú skrutku a uistite sa, že sa vracia presne tam, odkiaľ pochádza, aby nedošlo k poškodeniu vášho iPhonu.
Krok 9Odpojenie konektora predného snímača
- Odpojte konektor kábla zostavy predného snímača pomocou nástroja Spudger alebo nechtu.

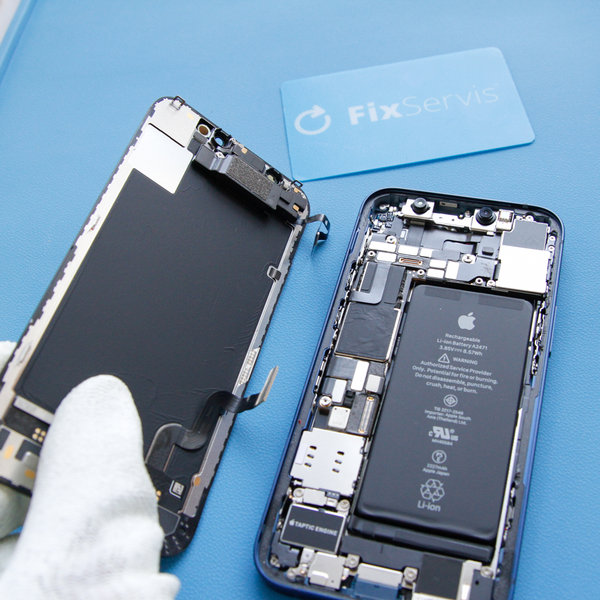

Krok 10Demontujte zostavu displeja
- Odstráňte zostavu displeja.

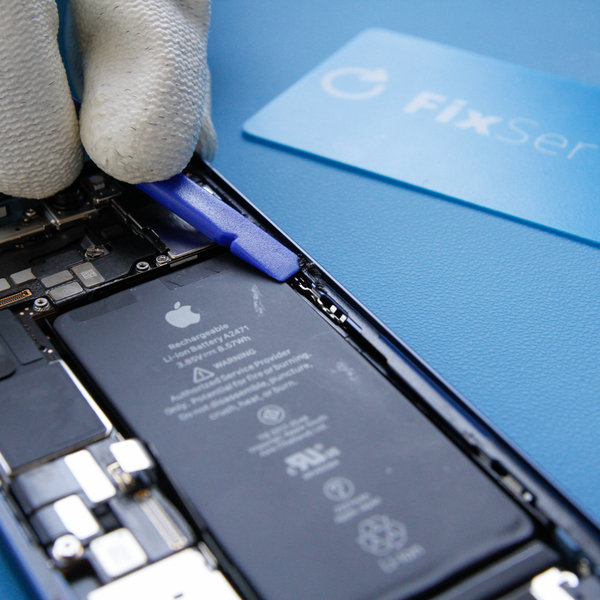

Krok 11Odlepenie starého lepidla okolo okrajov iPhone-u
- Odstráňte staré lepidlo po okrajoch iPhone-u.

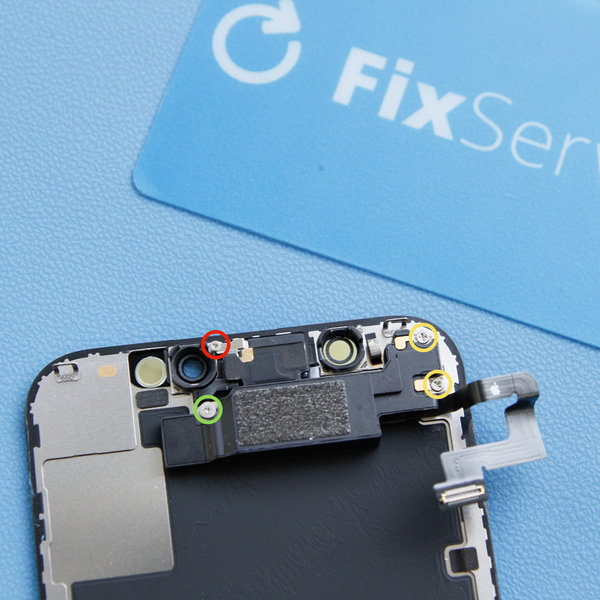

Krok 12Odmontovanie zostavy reproduktora/snímača
- Odmontujte štyri skrutky pomocou Pentalobe skrutkovača , ktoré pripevňujú zostavu reproduktora snímača k zadnej časti displeja:
- Dve 1,6 mm skrutky Phillips
- Jedna 1,8 mm skrutka Y000
- Jedna 1,1 mm skrutka Y000

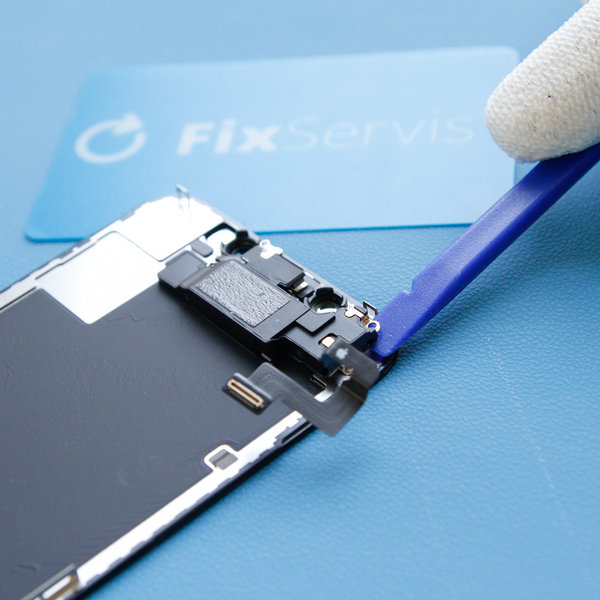

Krok 13Prevrátenie zostavy reproduktorov
- Reproduktor slúchadla je mierne prilepený na svojom mieste.
- Pomocou nástroja Spudger jemne vypáčte horný okraj reproduktora.
- Prevráťte zostavu reproduktorov - nadol a von z horného okraja displeja.
Reproduktor zostáva pripevnený veľmi tenkým plochým káblom. Dávajte pozor, aby ste kábel nenamáhali a nepoškodili.

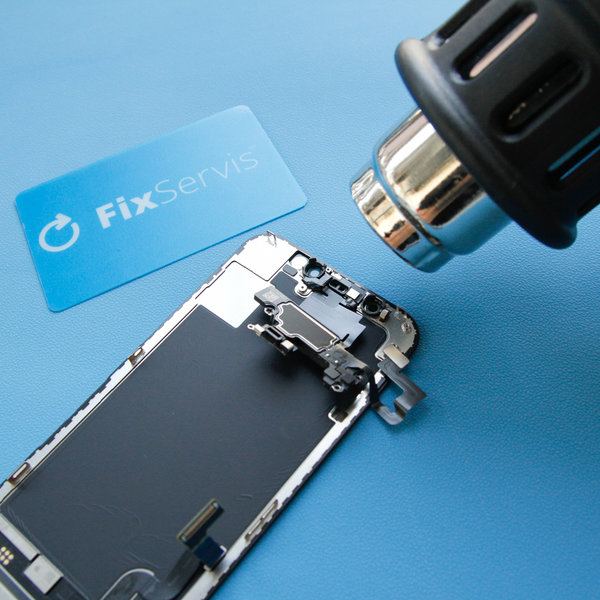

Krok 14Oddelenie snímača okolitého svetla
- Použite sušič vlasov alebo teplovzdušnú pištoľ na hornú prednú časť displeja na 1-2 minúty, aby zmäklo lepidlo upevňujúce snímače.
- Pomocou Spudgera alebo pinzety zdvihnite a oddeľte snímač okolitého svetla od jeho zárezu na prednom paneli.
- následne ho odstráňte pomocou pinzety.
Dávajte pozor, aby ste pri páčení nepoškodili páskové káble svetelného senzora.

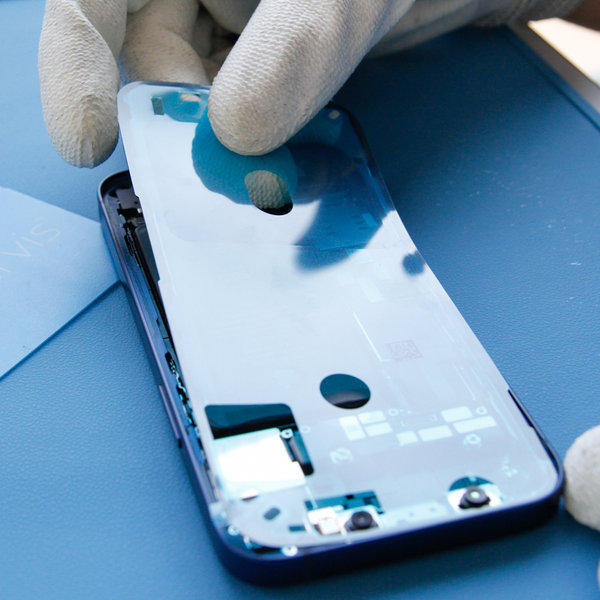

Krok 15Nalepenie nového lepidla okolo okrajov iPhone-u
- Nalepte novú lepku po okrajoch iPhone-u.
Nové lepidlo zabezpečí odolnosť iPhone-u voči vode a prachu.
Krok 16Namontujte nový LCD displej
- Na nový LCD displej namontujte zostavu reproduktora + predného snímača.
Pri reinštalácii postupujte podľa tohto návodu v opačnom poradí.
