Výmena LCD displeja iPhone 11 Pro

Pridané dňa 24.05.2021

Technická náročnosť

Stredne náročné

Trvanie postupu

90 minút

Počet krokov v návode

16

Potrebné náhradné diely:

Apple iPhone 11 Pro - LCD Displej + Dotykové Sklo + Rám Soft OLED FixPremium
99,98 € s DPH 83,32 € bez DPH
Apple iPhone 11 Pro - Lepka pod LCD Adhesive
Výrobca: Apple Kód: iPhoneP11-33
Apple iPhone 11 Pro - Lepka pod LCD Adhesive
2,88 € s DPH 2,40 € bez DPH

Ak je obrazovka vášho iPhone 11 Pro prasknutá, nereaguje na dotyk alebo nezobrazuje obraz, keď je telefón zapnutý, tak pomocou tejto príručky si viete vymeniť displej svojpomocne.

Kombinovaná zostava reproduktora + senzora slúchadla pripevnená k zadnej časti displeja je od výroby spárovaná s vaším individuálnym telefónom iPhone , takže ho pri akejkoľvek výmene displeja musíte preniesť zo starého displeja do nového. Obsahuje zaplavovací iluminátor, ktorý je súčasťou biometrického bezpečnostného prvku Face ID. Ak je Face ID poškodené alebo vymenené, prestane fungovať, takže buďte opatrní, aby ste počas tohto postupu nepoškodili niektorý z týchto komponentov. V prípade poškodenia môže funkciu Apple ID obnoviť iba Apple alebo autorizovaný technik spoločnosti Apple.

Poznámka : Funkcia True Tone je po výmene obrazovky deaktivovaná, a to aj pri použití pôvodnej obrazovky Apple. Váš iPhone môže navyše dočasne zobrazovať varovanie o „pravosti“ displeja.

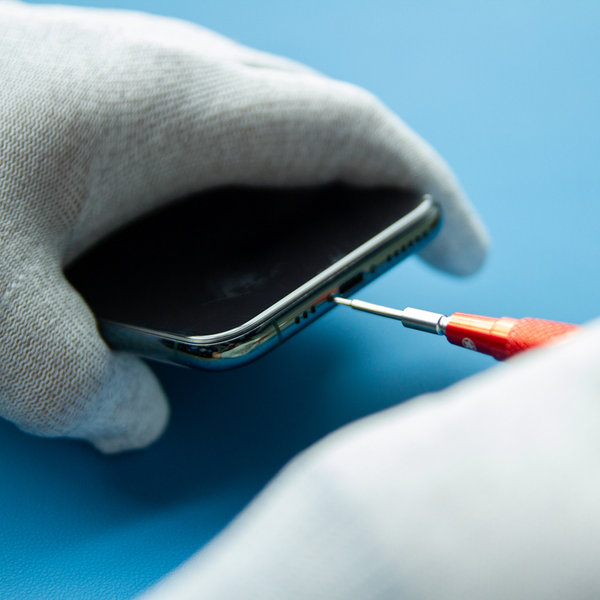

Krok 1Odmontovanie pentalobe skrutiek

Pred začatím je potrebné vybiť iPhone pod 25% pretože nabitá Li-ion batéria sa môže vznietiť alebo explodovať pri náhodnom prerezaní.

  • vypnite iPhone
  • na dolnom okraji iPhone-u odskrutkujte dve 6,7mm dlhé pentalobové skrutky pomocou skrutkovača Pentalobe (Ph0001.2)

Otvorením iPhone-u sa poruší jeho vodotesné tesnenie, preto pred začatím tohto kroku majte pripravené náhradné tesnenie. Bez nového tesnenia nebude Váš iPhone vodotesný.

Krok 2Prelepte všetky praskliny páskou

  • Na displej iPhone-u nalepte baliacu pásku, až kým nebude zakrytý celý displej.
  • Takto zostanú sklenené črepy zalepené a zabezpečí sa štrukturálna integrita pri zdvíhaní displeja.

Noste ochranné okuliare, aby ste si chránili oči pred akýmkoľvek sklom, ktoré sa počas opravy bude otriasať.

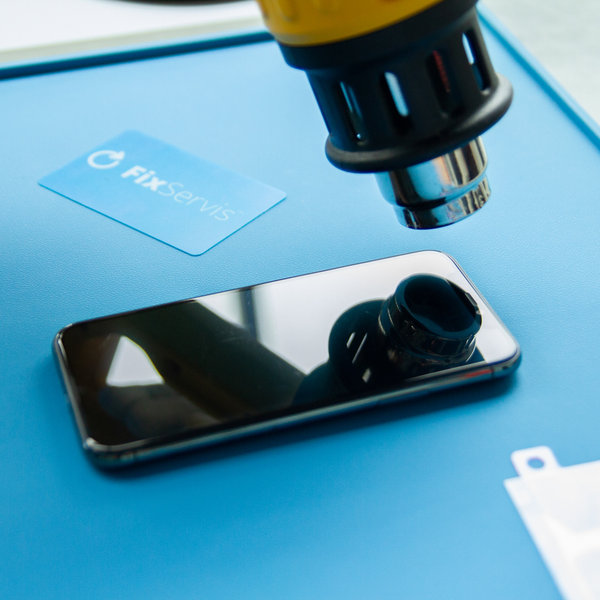

Krok 3Otváranie 1

Zahriatie spodnej hrany iPhone-u pomáha zmäkčiť lepidlo chrániace displej a uľahčuje jeho otvorenie.

  • pomocou fénu alebo teplovzdušnej pištole zahrejte spodný okraj iPhone-u cca 3 minúty, aby teplota dosiahla cca 80°C.
  • Určite nedávajte iPhone do mikrovlnky !!!

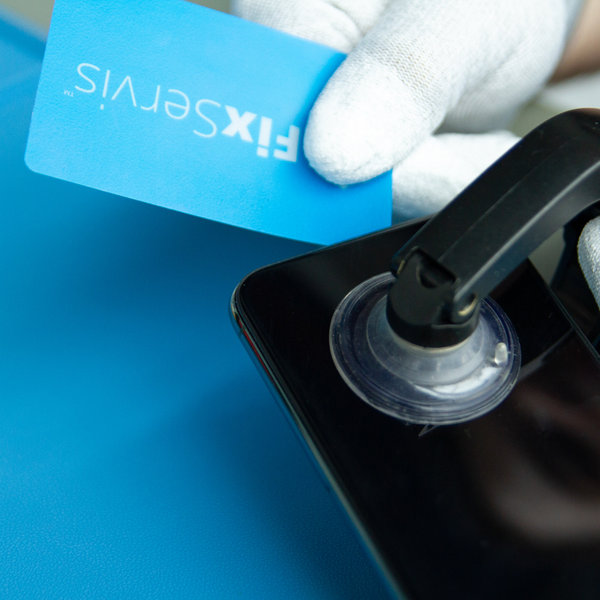

Krok 4Otváranie 2

  • umiestnite prísavky do blízkosti spodného okraja iPhone-u, jednu spredu a druhú zozadu a opatrne zatlačte na miesto.
  • držte bezpečne svoj iPhone a jemnou silou oddelte prísavkami obrazovku od zadnej časti telefónu.
  • Po oddelení displeja cca 3mm od zadnej strany vložte do medzery kartičku Fixservis.

Lepidlo, ktoré drží displej na mieste je veľmi silné, vytvorenie tejto počiatočnej medzery si preto vyžaduje použitie značnej sily. Pri ťažkostiach opäť zahrievajte spodný okraj a opatrne posúvajte obrazovku opakovane hore a dole, aby ste oslabili lepidlo, až kým nevytvoríte medzeru na vloženie kartičky Fixservis.

Krok 5Otváranie 3

  • posúvajte kartičku Fixservis okolo ľavého dolného rohu a po ľavom okraji smerom nahor, čím uvoľňujete lepidlo držiace displej.
  • to isté opakujte okolo pravého volného rohu a po pravou okraji smerom nahor.

 Nezasúvajte kartičku príliš hlboko, aby ste nepoškodili vnútorné komponenty iPhone-u.

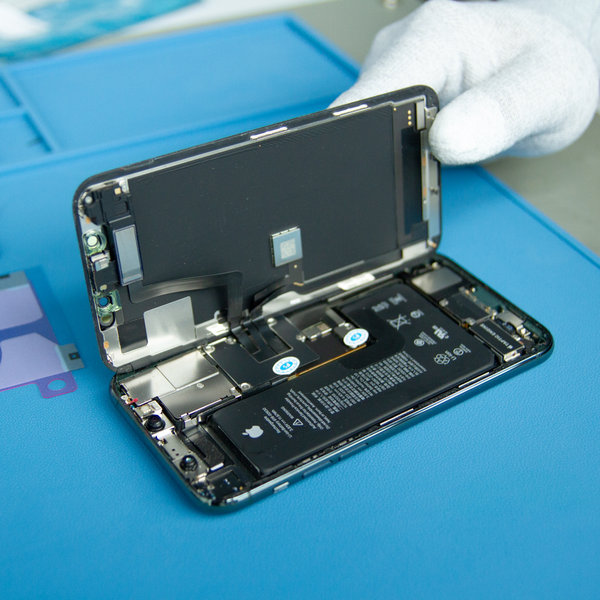

Krok 6Otváranie 4

  • po úspešnom uvolnení lepidla z okrajov môžete odmontujte prísavky.
  • otvorte iPhone otočením displeja z ľavej strany.
  • Doporučujeme si podoprieť displej, aby ste neodtrhli plochý káblik, ktorý drží displej zo základnou doskou.

Zatiaľ sa nepokúšajte displej úplne oddeliť, pretože niekoľko krehkých plochých káblov ho stále pripája k logickej doske iPhone-u.

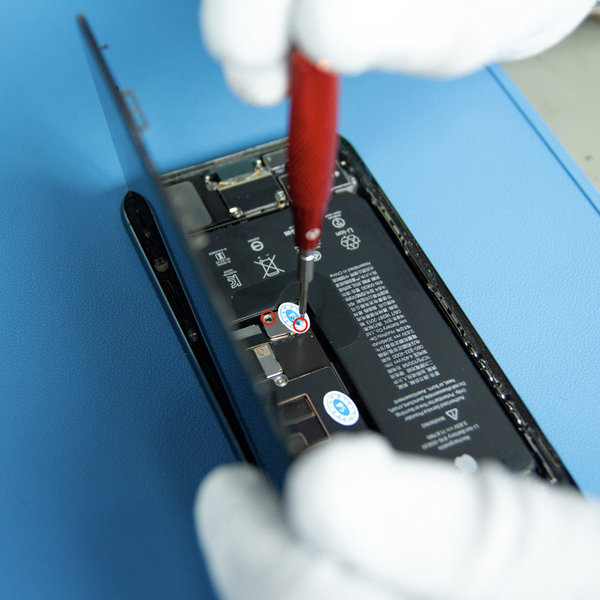

Krok 7Odskrutkujte kryt konektoru baterie

  • odskrutkujte dve 1,3 mm dlhé skrutky upevňujúce držiak krytu batérie a zároveň ho demontujte.

Počas celej opravy sledujte každú skrutku a uistite sa, že sa vracia presne tam, odkiaľ pochádza, aby nedošlo k poškodeniu vášho iPhone-u.

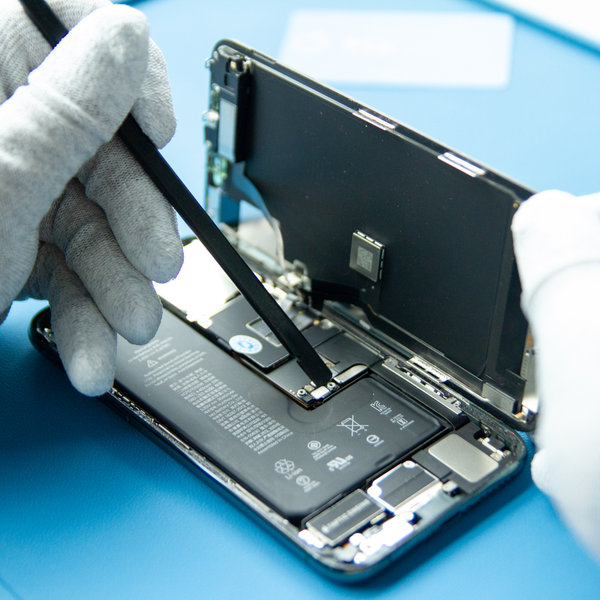

Krok 8Odpojenie batérie

  • Špičkou nástroja Spudger odpojte zo základnej dosky konektor batérie na základnej doske.

Snažte sa nepoškodiť čierne silikónové tesnenie obklopujúce toto a ďalšie pripojenia dosky. Tieto tesnenia poskytujú mimoriadnu ochranu pred vniknutím vody a prachu.

  • Konektor mierne ohnite od základnej dosky, aby ste zabránili náhodnému kontaktu so zásuvkou a napájaniu telefónu počas opravy.

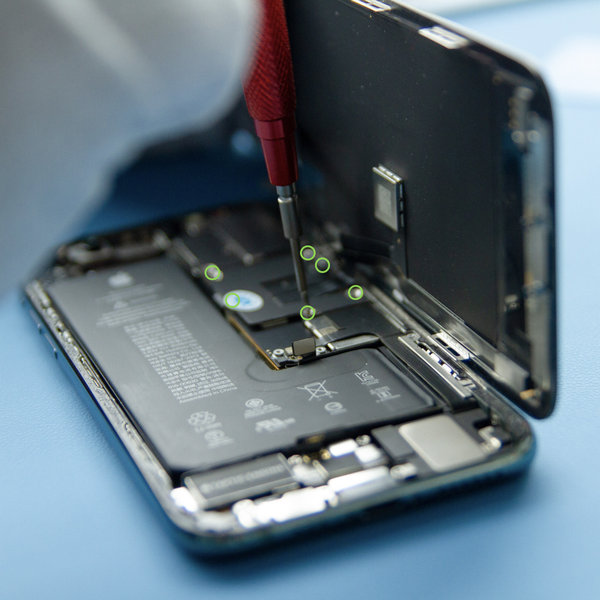

Krok 9Odmontovanie krytu základnej dosky

  • Pomocou skrutkovača Pentalobe odskrutkujte šesť 1,3 mm skrutiek upevňujúcich držiak krytu logickej dosky a následne ho demontujte.

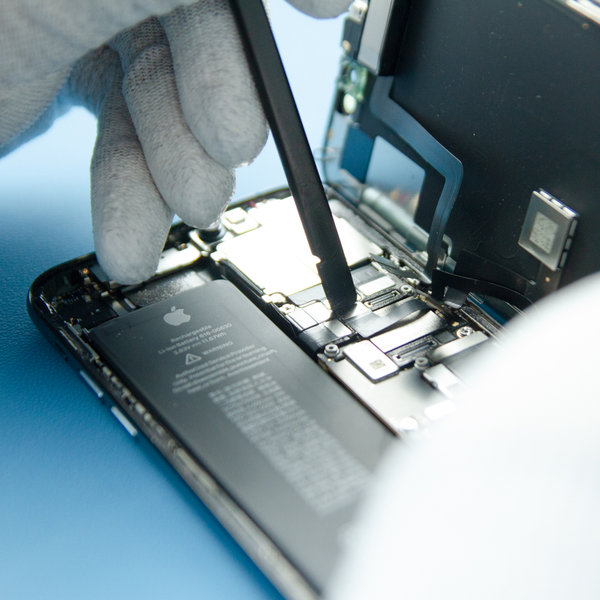

Krok 10Odpojenie displeja OLED + predného snímača a digilizátora

  • Odpojte konektor kábla OLED panela, predného snímača a digilizátora pomocou nástroja Spudger.

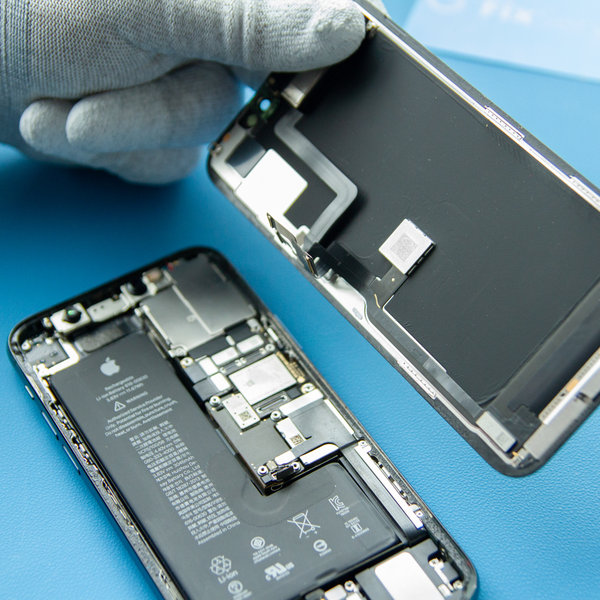

Krok 11Demontujte zostavu displeja

  • Demontujte displej od základnej dosky.

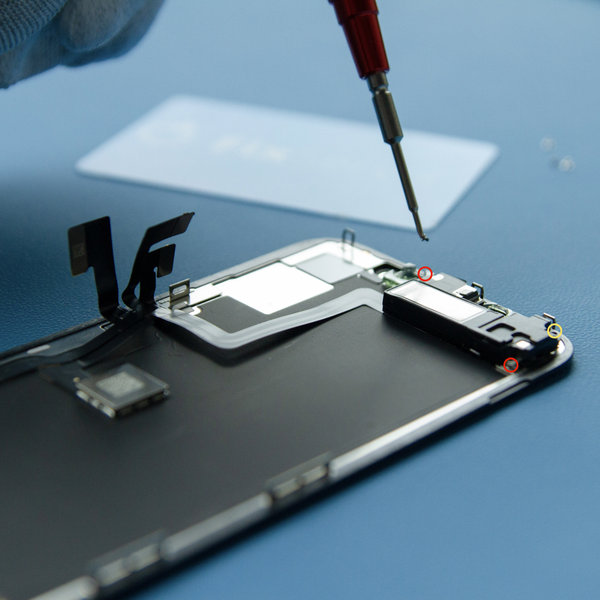

Krok 12Odskrutkujte prednú zostavu

  • pomocou skrutkovača Pentalobe odskrutkujte tri skrutky upevňujúce zostavu reproduktora / snímača k zadnej časti displeja:

- dve 1,3 mm dlhé.

- jedna 1,9 mm dlhá.

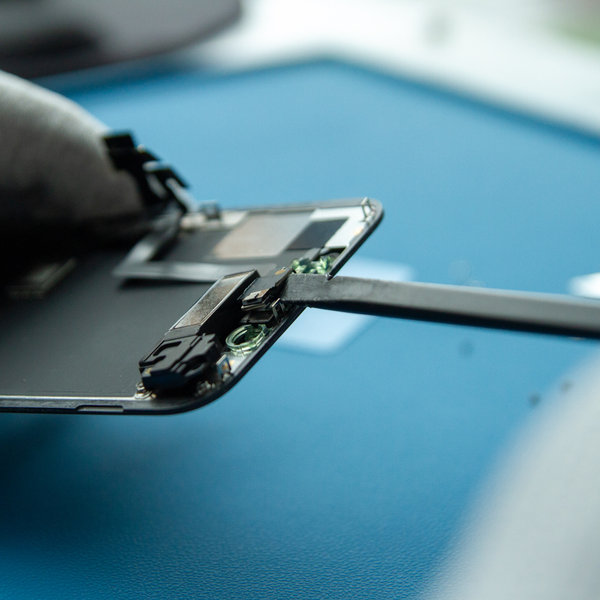

Krok 13Preklopenie zostavy reproduktora

  • Slúchadlový reproduktor je na svojom mieste mierne prilepený.
  • Pomocou hrotu nástroja Spudger jemne vypáčte horný okraj reproduktora.
  • Preklopte zostavu reproduktorov nadol - nadol a od horného okraja displeja.

Reproduktor zostáva pripevnený pomocou veľmi tenkého plochého kábla. Dajte pozor, aby ste kábel nenamáhali alebo nepoškodili.

  •
  •

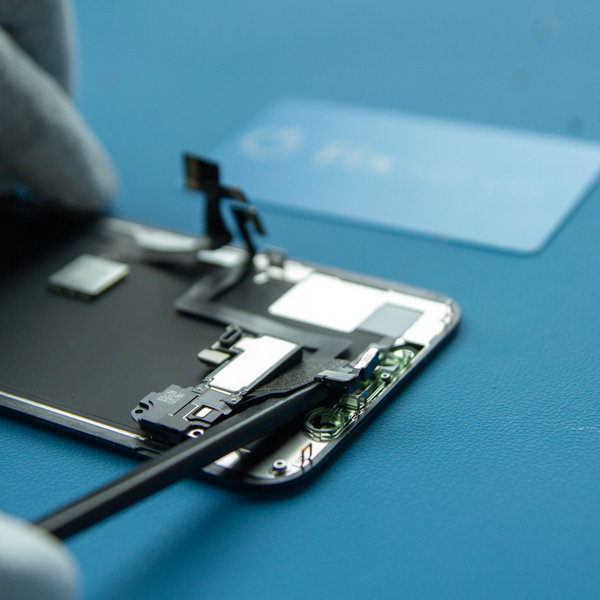

Krok 14Oddeľte snímač osvetlenia

  • pomocou nástroja Spudger oddeľte snímač osvetlenia a vyberte ho zo zárezu na displeji.

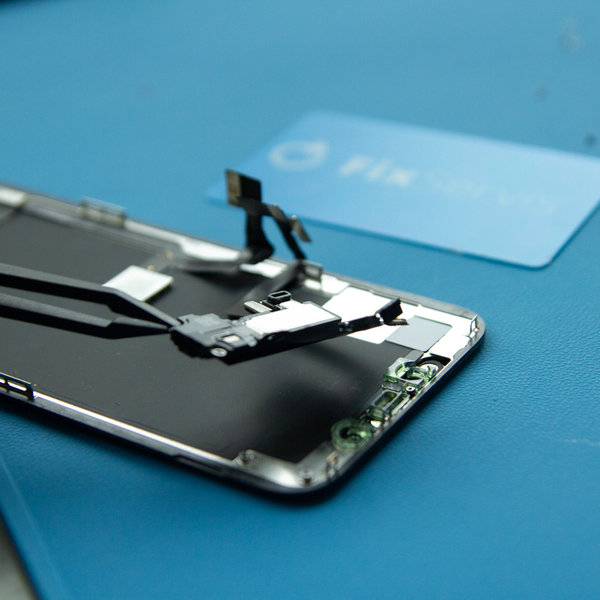

Krok 15Demontujte zostavu reproduktora + predného snímača

  • Demontujte zostavu reproduktora slúchadla a predného snímača.

Krok 16Namontujte nový LCD displej

  • na nový LCD displej namontujte zostavu reproduktora + predného snímača.

Pri reinštalácii postupujte podľa tohto návodu v opačnom poradí.
