Výmena LCD kompletu Huawei P20 Lite

Added on 07.09.2018

Technická náročnosť

Stredne náročné

Trvanie postupu

2 hodiny

Počet krokov v návode

10

Náradie na výmenu

Pridať všetko

Prečítajte si návod ako vymeniť rozbitý alebo poškodený displej na Huawei P20 Lite. Ak je displej na mobile rozbitý, ešte pred výmenou ho radšej prelepte páskou. Týmto malým trikom zabránite roztrúseniu alebo náhodnému prenosu úlomkov rozbitého skla do očí.

Počas výmeny narušíte lepidlo, ktoré spája niektoré súčiastky smartfónu. Nezabudnite toto lepidlo opäť doplniť všade, kde to bude potrebné.

Náhradné diely a náradie potrebné pre opravu poškodeného displeja Huawei P20 Lite si možete zakúpiť na našom eshope. V prípade že hľadáte servis pre váš Huawei navštívte niektorú z našich pobočiek.

Step 1
Otvorenie zariadenia

Otvorenie zariadenia
Otvorenie zariadenia #1
Otvorenie zariadenia #2
Otvorenie zariadenia #3
Otvorenie zariadenia #4

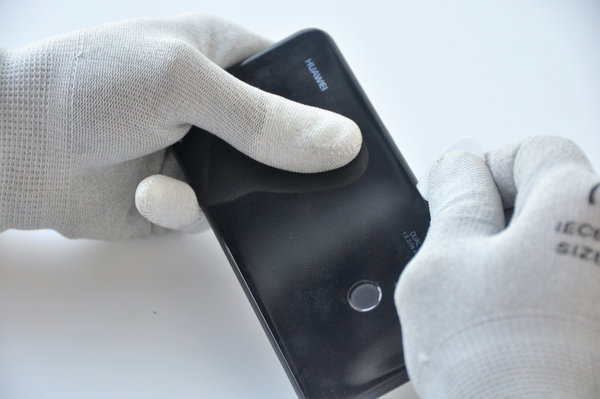

Trsátkom prejdeme po celom obvode zariadenia a odlepíme tak zadný kryt.

Step 2
Odpojenie flex kábla snímaču odtlačku prstu

Odpojenie flex kábla snímaču odtlačku prstu
Odpojenie flex kábla snímaču odtlačku prstu #1
Odpojenie flex kábla snímaču odtlačku prstu #2
Odpojenie flex kábla snímaču odtlačku prstu #3

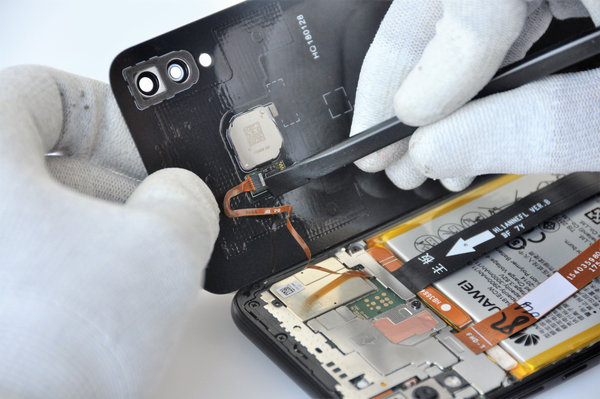

Spudgerom odpojíme flex kábla snímaču odtlačkov prstov a pinzetou ho vyberieme.

Step 3
Odstránenie reproduktora s anténou

Odstránenie reproduktora s anténou
Odstránenie reproduktora s anténou #1
Odstránenie reproduktora s anténou #2
Odstránenie reproduktora s anténou #3
Odstránenie reproduktora s anténou #4

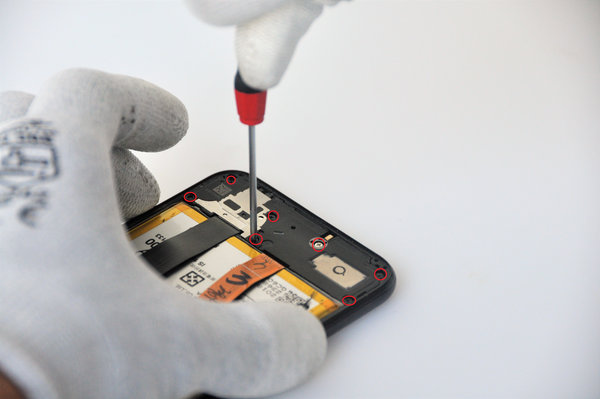

Následne odskrutkujeme reproduktor s anténou a spudgerom ho vyberieme.

Step 4
Odpojenie prepojovacieho flexu a RF káblikov

Odpojenie prepojovacieho flexu a RF káblikov
Odpojenie prepojovacieho flexu a RF káblikov #1
Odpojenie prepojovacieho flexu a RF káblikov #2
Odpojenie prepojovacieho flexu a RF káblikov #3

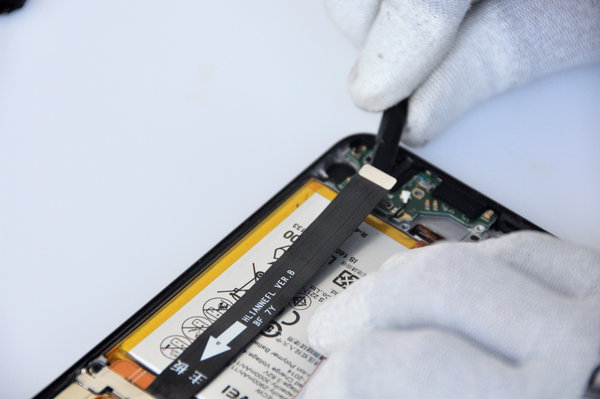

Spudgerom odpojíme prepojovací flex a RF kábliky.

Step 5
Odstránenie dosky nabíjacieho konektora

Odstránenie dosky nabíjacieho konektora
Odstránenie dosky nabíjacieho konektora #1
Odstránenie dosky nabíjacieho konektora #2

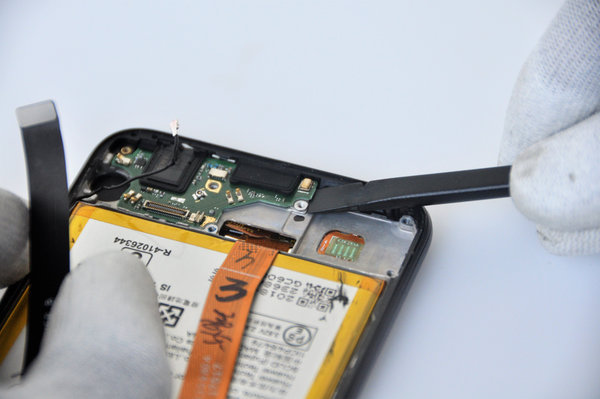

Spudgerom odstránime dosku nabíjacieho konektora.

Step 6
Odstránenie krycieho plechu konektora batérie

Odstránenie krycieho plechu konektora batérie
Odstránenie krycieho plechu konektora batérie #1
Odstránenie krycieho plechu konektora batérie #2
Odstránenie krycieho plechu konektora batérie #3
Odstránenie krycieho plechu konektora batérie #4

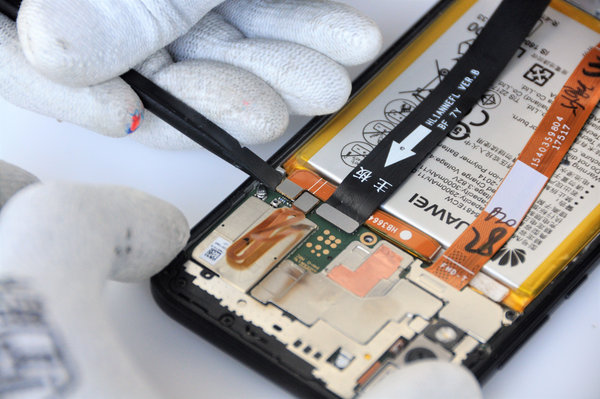

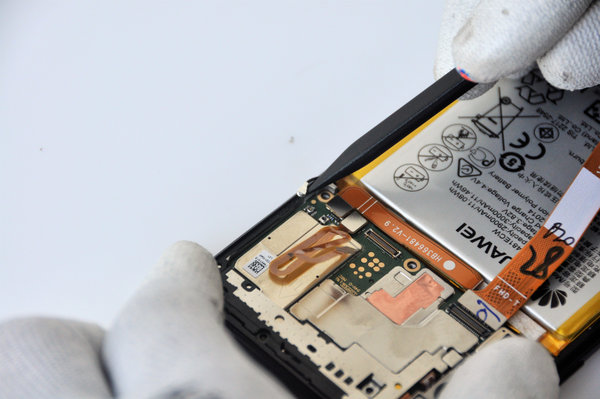

Odskrutkujeme krycí plech konektora batérie a spudgerom odpojíme batériu a druhý koniec prepojovacieho flexu.

Step 7
Odstránenie krycieho plechu flexu LCD

Odstránenie krycieho plechu flexu LCD
Odstránenie krycieho plechu flexu LCD #1
Odstránenie krycieho plechu flexu LCD #2
Odstránenie krycieho plechu flexu LCD #3
Odstránenie krycieho plechu flexu LCD #4
Odstránenie krycieho plechu flexu LCD #5

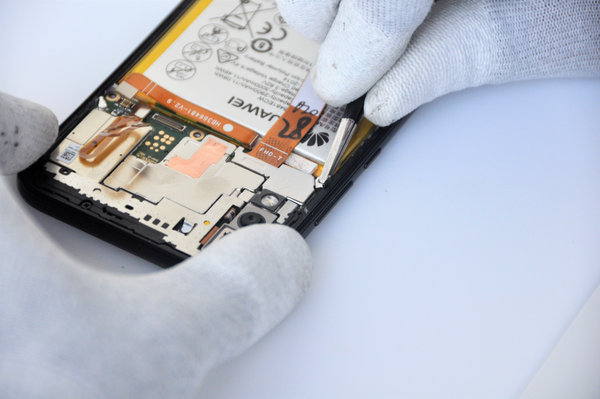

Odskrutkujeme krycí plech flexu LCD a pinzetou ho vyberieme. Spudgerom odpojíme flex LCD a odskrutkujeme ostatné skrutky základnej dosky, následne vyberieme SIM tray.

Step 8
Odpojenie RF konektora zo základnej dosky

Odpojenie RF konektora zo základnej dosky
Odpojenie RF konektora zo základnej dosky #1
Odpojenie RF konektora zo základnej dosky #2
Odpojenie RF konektora zo základnej dosky #3
Odpojenie RF konektora zo základnej dosky #4

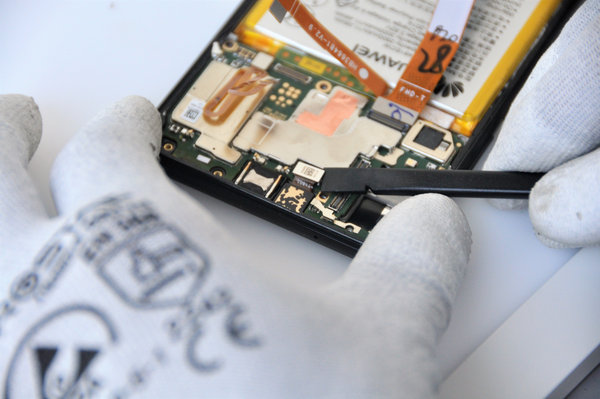

Spudgerom odpojíme RF konektor zo základnej dosky, následne ním demontujeme krycí plech základnej dosky.

Step 9
Odpojenie kamier

Odpojenie kamier
Odpojenie kamier #1
Odpojenie kamier #2
Odpojenie kamier #3

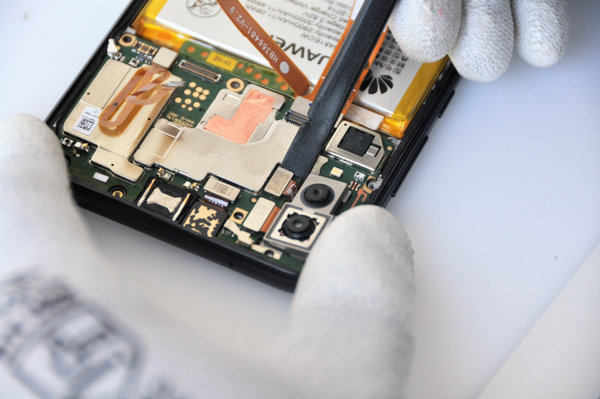

Spudgerom odpojíme kamery.

Step 10
Vybratie základnej dosky

Vybratie základnej dosky
Vybratie základnej dosky #1
Vybratie základnej dosky #2
Vybratie základnej dosky #3

Spudgerom vyberieme základnú dosku a prednú kameru.

Pri skladaní postupujte podľa tohto návodu v opačnom poradí. Nezabudnite opäť aplikovať adhezívne lepidlo pod všetky súčiastky, kde to bude potrebné.
