Pri výmene LCD kompletu na iPhone 6s je dôležité nainštalovať starý home button do nového kompletu tak, aby fungovalo Touch ID.

Náhradné diely pre iPhone 6S nájdete v ponuke na našom eshope. V prípade že máte záujem o servis iPhone 6S navštívte niektorú z našich pobočiek a opravu vám zabezpečíme na počkanie.

Step 1

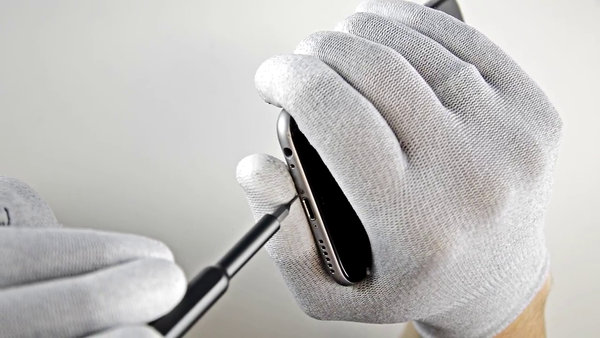

Demontáž Pentalobe skrutiek

Demontáž Pentalobe skrutiek

 Pred rozmontovaním iPhone vybite batériu pod 25 %. Nabitá líthium-ionová batéria sa môže vznietiť alebo vybuchnúť, ak ju omylom porušíte.

Vypnite svoj iPhone.

Odstráňte 2 x 3,4 mm P2 Pentalobe skrutky pri Lightning konektore.

Step 2

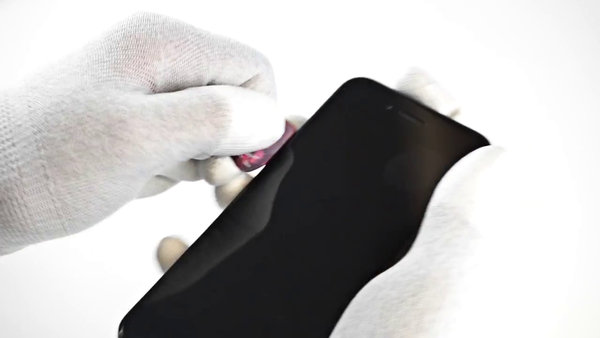

Otvorenie zariadenia

Otvorenie zariadenia
Otvorenie zariadenia #1
Otvorenie zariadenia #2

 Displej iPhone 6s je k zariadeniu prilepený tenkou linkou lepidla okolo celého okraja. Ak ju chcete zachovať aj po oprave, môžete si ju kúpiť ako náhradný diel a nanovo nainštalovať. Ak sa rozhodnete lepidlo nenahradzovať, aj tak by ste nemali postrehnúť žiadne rozdiely vo funkčnosti.

Zatlačte prísavku v ľavom spodnom okraji displeja. Uistite sa, že ste neprekryli Home button.

 Uistite sa, že prísavka je plne prisatá na obrazovke a dobre tesní.

Ťahajte prísavku tak, aby ste mierne odchýlili koniec predného panelu zo zadného housingu.

 Doprajte si dostatok času a používajte pevnú konštantnú silu.

 Ak displej drží príliš pevne, jemne ho nahrejte fénom, aby ste uvoľnili lepdidlo.

Pomocou spudgeru začnite opatrne odstraňovať zadný housing smerom nadol od LCD kompletu, zatiaľ čo pokračujete v ťahaní s prísavkou.

S plastovým spudgerom opatrne prechádzajte medzi okrajom LCD kompletu a zadným housingom iPhonu, zatiaľ čo pokračujete v citlivom ťahaní s prísavkou nahor.

Následne odpojte prísavku z displeja.



Step 3

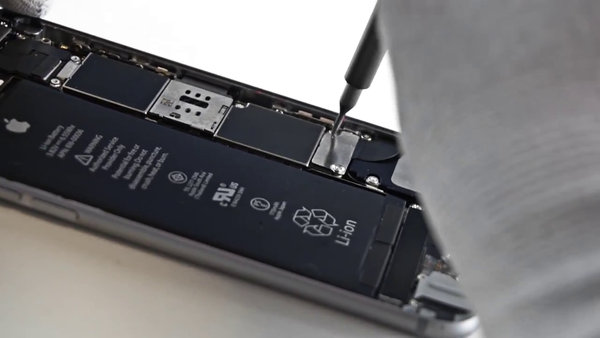

Demontáž skrutiek konzoly akumulátora

Demontáž skrutiek konzoly akumulátora
Demontáž skrutiek konzoly akumulátora #1
Demontáž skrutiek konzoly akumulátora #2

Odstráňte z koncovky konektora batérie tieto skrutky:

Prvá 2,9 mm skrutka

Druhá skrutka 2,2 mm

Step 4

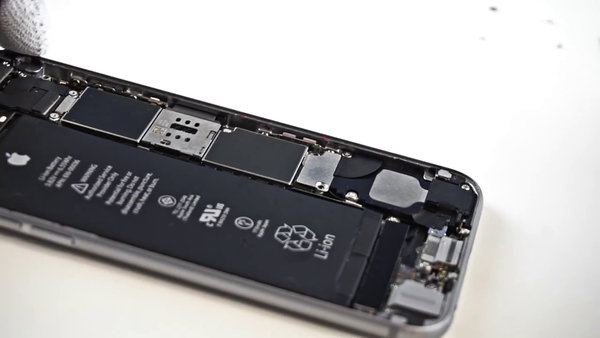

Odpojenie kovového držiaku konektora batérie

Odpojenie kovového držiaku konektora batérie
Odpojenie kovového držiaku konektora batérie #1
Odpojenie kovového držiaku konektora batérie #2

Odpojte držiak konektora kovovej batérie od zariadenia iPhone.

Step 5

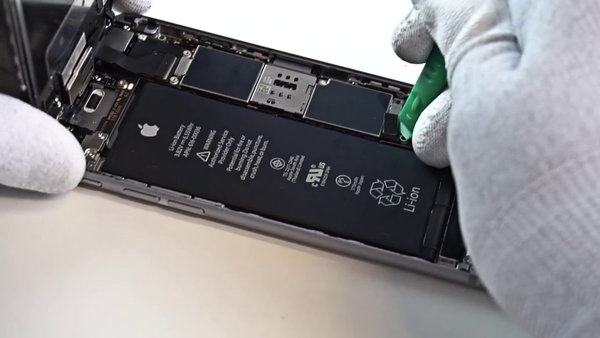

Odpojenie konektora batérie

Odpojenie konektora batérie
Odpojenie konektora batérie #1
Odpojenie konektora batérie #2

Pomocou plastového spudgera jemne odpojte konektor batérie od jeho zásuvky na základnej doske.

 Dbajte na to, aby ste odpojili iba konektor batérie a neodtrhli celý konektor na základnej doske.

Step 6

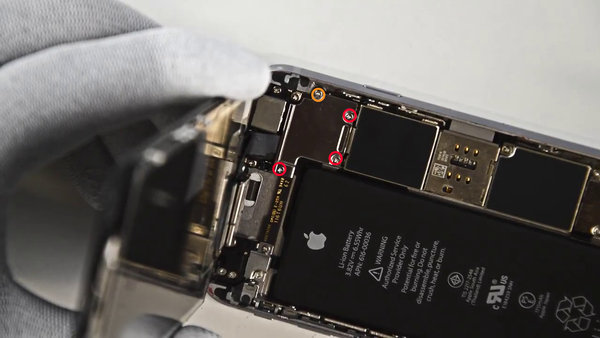

Odstránenie skrutiek držiaku kábla z LCD kompletu

Odstránenie skrutiek držiaku kábla z LCD kompletu
Odstránenie skrutiek držiaku kábla z LCD kompletu #1
Odstránenie skrutiek držiaku kábla z LCD kompletu #2
Odstránenie skrutiek držiaku kábla z LCD kompletu #3

Odskrutkujte nasledujúce štyri skrutky, ktoré zaisťujú držiak kábla zostavy čelného panelu:

  • Tri skrutky s priemerom 1,2 mm
  • Jedna skrutka 2,8 mm

 Nesprávne umiestnenie týchto skrutiek počas opätovnej montáže spôsobí trvalé poškodenie základnej dosky vášho iPhone.

Step 7

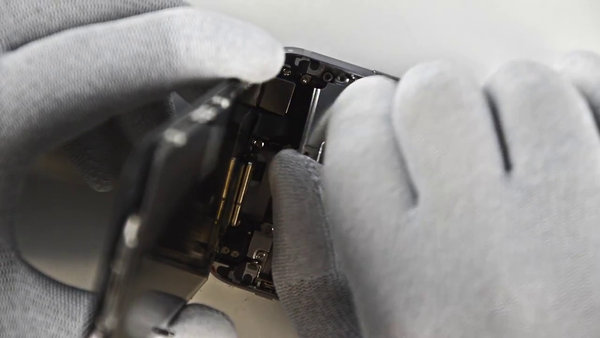

Odstránenie držiaku kábla LCD kompletu

Odstránenie držiaku kábla LCD kompletu
Odstránenie držiaku kábla LCD kompletu #1
Odstránenie držiaku kábla LCD kompletu #2

Odstránenie držiaku kábla predného panela zo základnej dosky.

Step 8

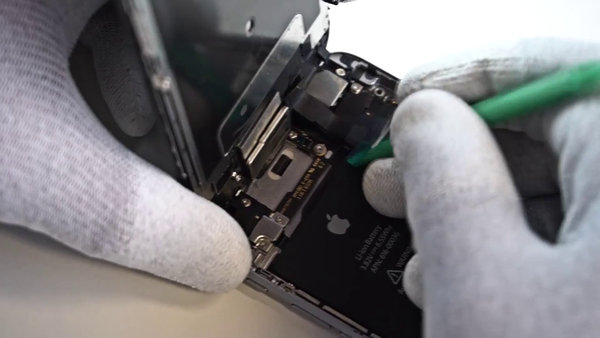

Odpojenie konektora predného fotoaparátu

Odpojenie konektora predného fotoaparátu

Na odpojenie konektora predného fotoaparátu a konektora kábla snímača použite spudger alebo necht.

Step 9

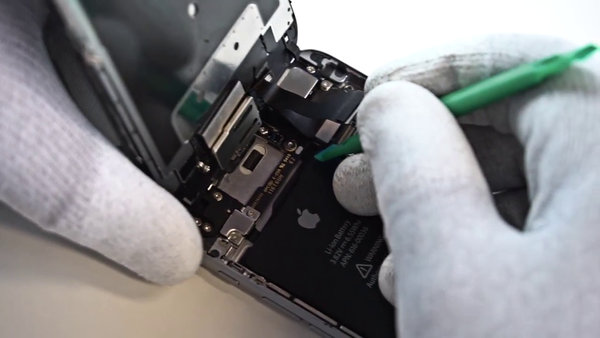

Odpojenie konektora dotykového skla

Odpojenie konektora dotykového skla

Na odpojenie konektora dotykového skla použite plochý koniec spudgera.

 Pri opätovnom pripojení konektora dotykového skla nestláčajte jeho stred. Stlačte jeden koniec konektora a potom stlačte opačný koniec. Stlačenie v strede konektora môže ohnúť komponent a spôsobiť poškodenie tohto konkektoru.

Step 10

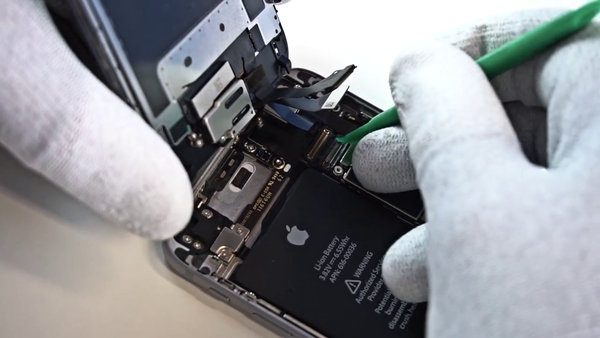

Odpojenie LCD kábla

Odpojenie LCD kábla
Odpojenie LCD kábla #1
Odpojenie LCD kábla #2

 Pred odpojením alebo opätovným pripojením kábla skontrolujte, či je odpojená batéria.

Na odpojenie konektora LCD kábla použite spudger alebo necht.

 Pri opätovnej montáži telefónu môže dátový kábel displeja vyskočiť z konektoru. Pri opätovnom zapnutí telefónu to môže mať za následok biele čiary alebo prázdnu obrazovku. Ak k tomu dôjde, jednoducho znova pripojte kábel a znovu spojazdnenie telefónu. Najlepším spôsobom spojazdnenia vášho telefónu je odpojenie a opätovné pripojenie konektora batérie.

Step 11

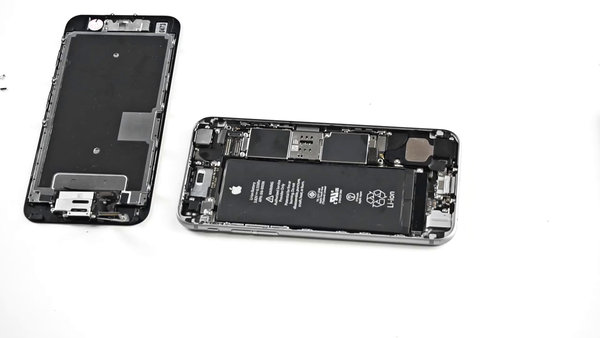

Oddelenie LCD kompletu a zadného housingu

Oddelenie LCD kompletu a zadného housingu

Oddeľte LCD komplet od zadného housingu.

Step 12

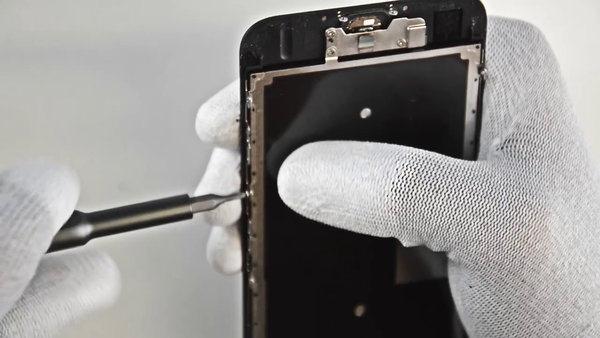

Demontáž krytu LCD

Demontáž krytu LCD
Demontáž krytu LCD #1
Demontáž krytu LCD #2
Demontáž krytu LCD #3
Demontáž krytu LCD #4
Demontáž krytu LCD #5

Po obvode krytu LCD odstráňte 9 skrutiek skrutkovačom PH000

Step 13

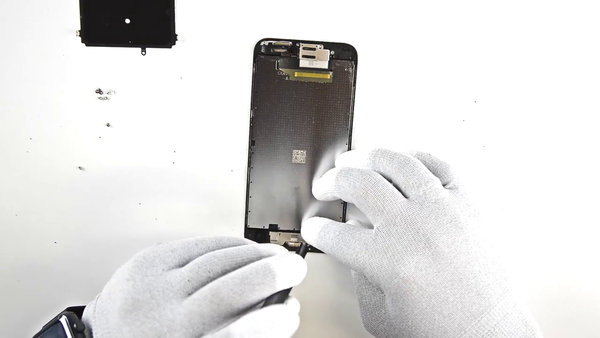

Home button

Home button
Home button #1
Home button #2
Home button #3

Odskrutkujte 3 x 1,7 mm Philips skrutky, ktoré na mieste držia kryt home button.

Nadvihnite malý kúsok krytu home button, kým neuvidíte malý zobáčik.

Vysuňte kryt z EMI štítu a odstráňte ho.

Step 14

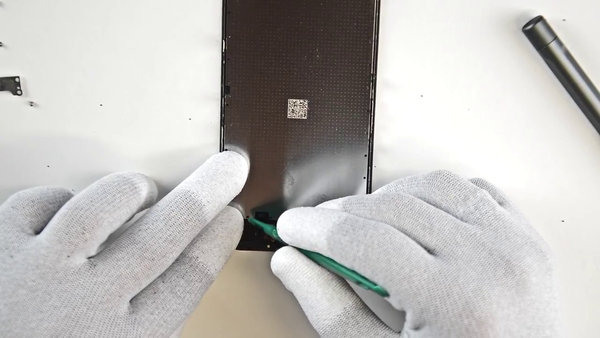

Odpojenie Home Buttonu

Odpojenie Home Buttonu
Odpojenie Home Buttonu #1
Odpojenie Home Buttonu #2
Odpojenie Home Buttonu #3

Spudgerom odpojte konektor Home button od panela displeja.

Jemne zatlačte na home button zo strany displeja a pomaly ho oddeľte od od panela.

 Gumený okraj home buttonu je veľmi tenký a môže sa rozrhnúť. Oddeľujte ho preto pomaly a plynulo.

Ostrým koncom spudgera oddeľte flex kábel home buttonu od panela a vyberte ho z neho.



Step 15

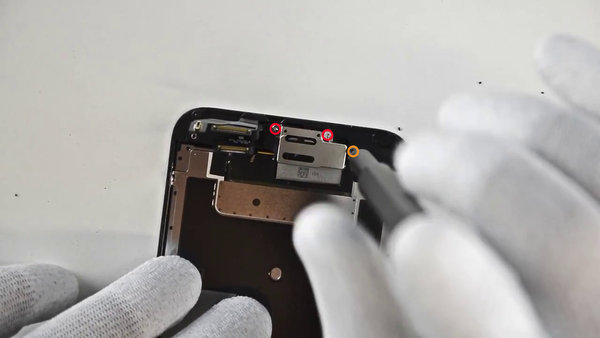

Demontáž krytu slúchadla

Demontáž krytu slúchadla
Demontáž krytu slúchadla #1
Demontáž krytu slúchadla #2
Demontáž krytu slúchadla #3

Odstráňte 3 Philips skrutky z krytu slúchadla.

(červená) dve 2,3 mm skrutky

(oranžová) 1,3 mm skrutka

Odstráňte kryt slúchadla.

Step 16

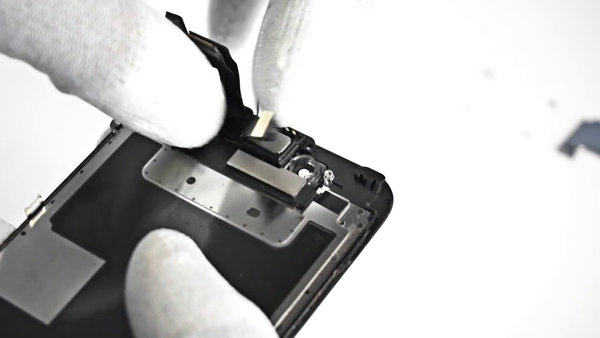

Nadvihnutie prednej kamery

Nadvihnutie prednej kamery

Nadvihnite prednú kameru z jej miesta na prednom paneli pomocou plochého konca nástroja spudger.

Step 17

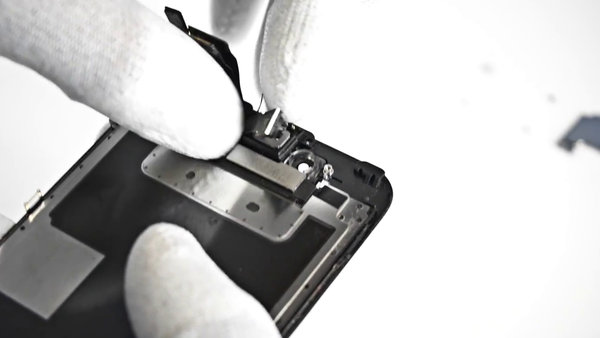

Demontáž slúchadla

Demontáž slúchadla

Držte prednú kameru na strane a vyberte pokazené slúchadlo z telefónu.

Nové slúchadlo nainštalujte a zapojte opačným procesom.

Step 18

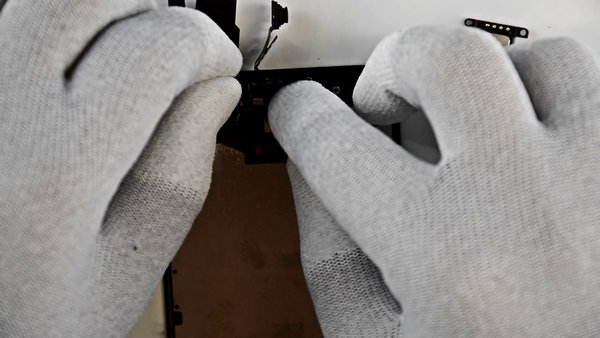

Demontáž prednej kamery a proximity senzoru

Demontáž prednej kamery a proximity senzoru
Demontáž prednej kamery a proximity senzoru #1
Demontáž prednej kamery a proximity senzoru #2

Pomaly odlepíme proximity senzor a prednú kameru. Pinzetou vyberieme plastovú krytku senzoru.

Step 19

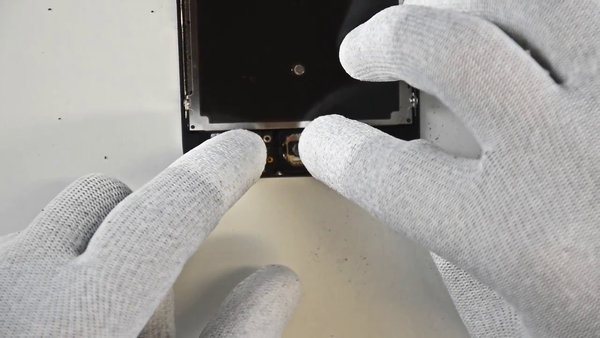

Vloženie nového home buttonu

Vloženie nového home buttonu
Vloženie nového home buttonu #1
Vloženie nového home buttonu #2
Vloženie nového home buttonu #3
Vloženie nového home buttonu #4

Vložte home button do nového panelu a opačným postupom ho nainštalujte do zariadenia.
