Výmena LCD displeja Samsung S20 FE

Pridané dňa 03.10.2021

Technická náročnosť

Stredne náročné

Trvanie postupu

90 minút

Počet krokov v návode

23

Potrebné náhradné diely:

Samsung Galaxy S20 FE G780F - Lepka pod Batériu Adhesive - GH02-21855A Genuine Service Pack
4,12 € s DPH 3,43 € bez DPH

Výhodné príslušenstvá:

Pridať všetko

Návod na výmenu LCD displeja na zariadení Samsung Galaxy S20 FE.

Otvorením zariadenia sa poruší jeho vodotesné tesnenie. Ak ho nevymeníte, telefón bude fungovať, ale nebude vodotesný.

Predtým ako začnete s demontážou, vybite batériu v zariadení pod 25%.

Ak si nie ste istí, ako postupovať, vezmite zariadenie odborníkom.

Opravu realizujte na čistom a dobre osvetlenom mieste.

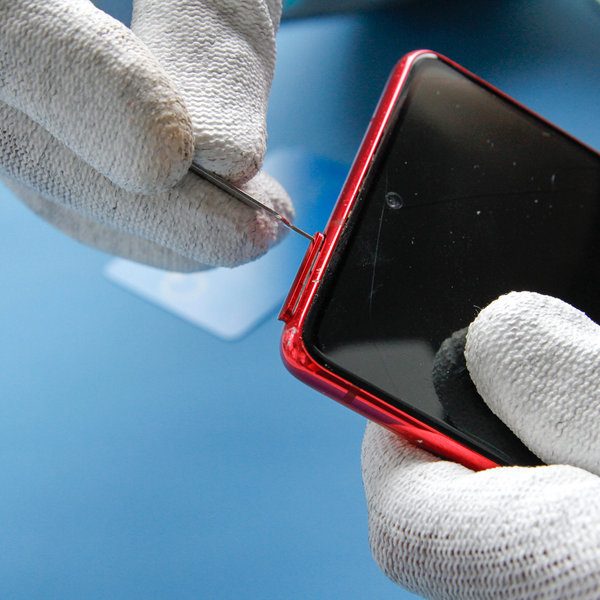

Krok 1Demontáž slotu SIM karty

  • Pomocou sponky vysuňte slot SIM karty.

Pri opätovnom vkladaní slotu SIM karty dbajte na správnu orientáciu.

Krok 2Otváranie 1

Zahriatie spodnej hrany smartphonu pomáha zmäkčiť lepidlo chrániace displej a uľahčuje jeho otvorenie.

  • Pomocou fénu alebo teplovzdušnej pištole zahrejte spodný okraj smartphonu cca 3 minúty, aby teplota dosiahla cca 80°C.
  • Nedávajte smartphone do mikrovlnky !!!

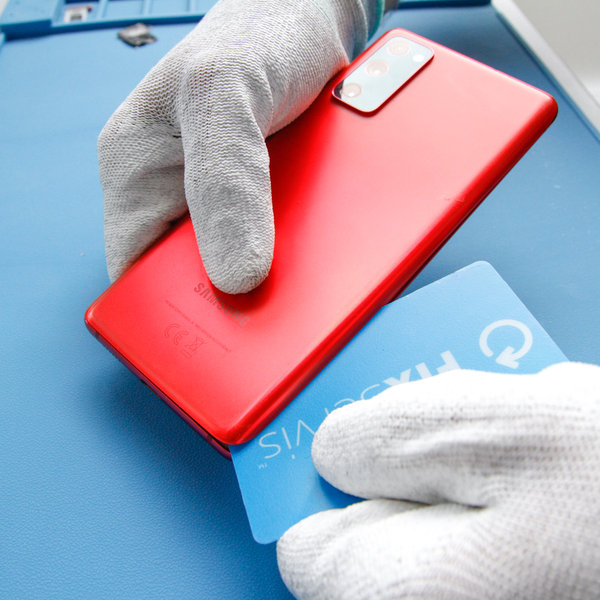

Krok 3Otváranie 2

  • Umiestnite prísavku na zadný kryt, aby ste mohli jemným tlakom oddeliť zadný kryt od rámu smatrphonu.
  • Následne zasuňte kartičku Fixservis medzi rám a zadný kryt, aby sa vytvoril mierny otvor a pomalým posúvaním odlepte zadný kryt.
  • V prípade potreby použite čistiacu kvapalinu (Cleanser - Isopropanol 100%)

Ak máte problém oddeliť zadný kryt, zahrejte znova smartphone na ďalšie zmäkčenie lepidla. Dajte si pozor, aby ste sa vyhli prehriatiu.

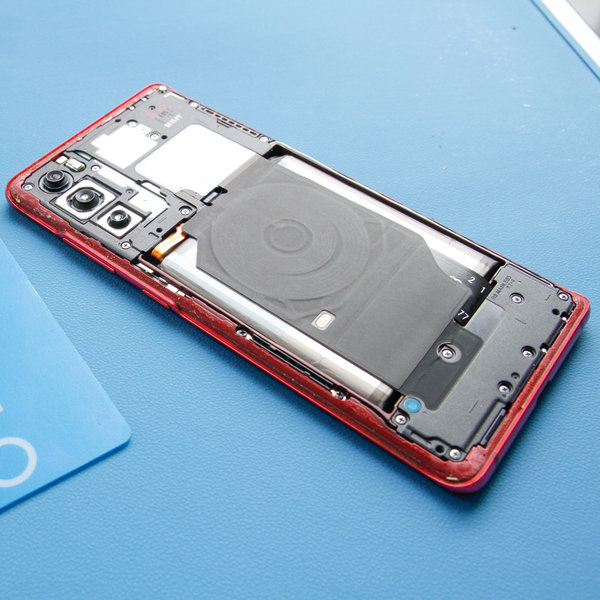

Krok 4Odstránenie zadného krytu

  • Odstráňte zadný kryt.

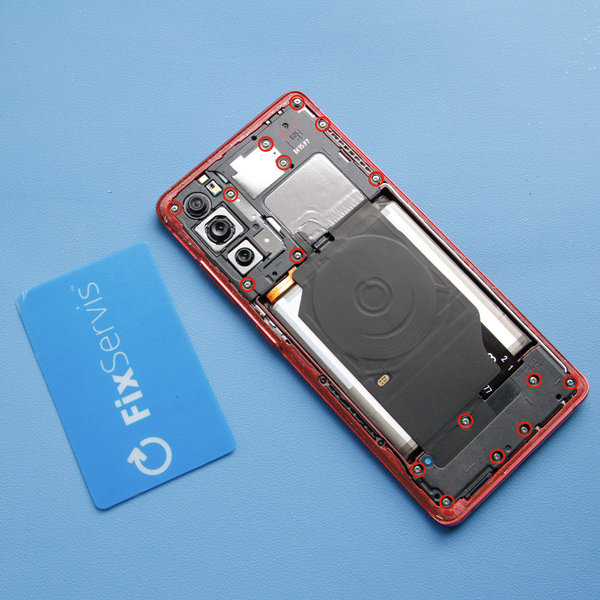

Krok 5Odmontovanie stredného rámu

  • Odskrutkujte šesťnásť skrutiek 3 mm Phillips pomocou skrutkovača Pentalobe, ktoré zaisťujú stredný rám.

Počas celej opravy sledujte každú skrutku a uistite sa, že sa vracia presne tam, odkiaľ pochádza, aby nedošlo k poškodeniu vášho smartphonu.

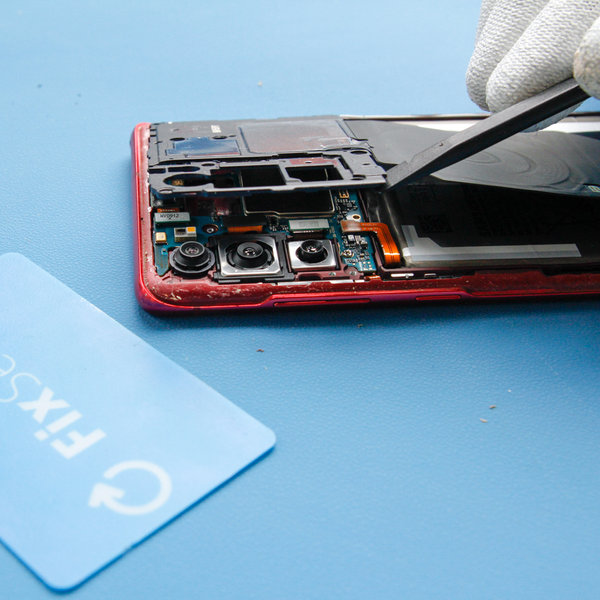

Krok 6Odstránenie krytu základnej dosky

  • pomocou nástroja Spudger odstráňte kryt ku základnej doske.

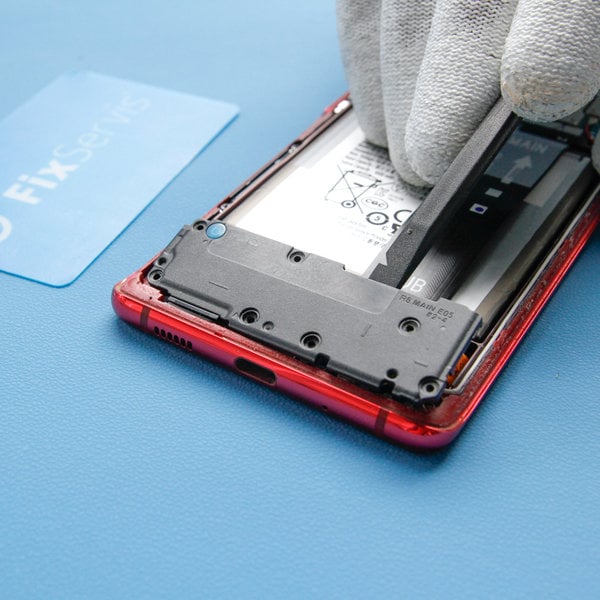

Krok 7Odstránenie krytu USB dosky

  • Pomocou nástroja Spudger odstráňte kryt USB dosky.

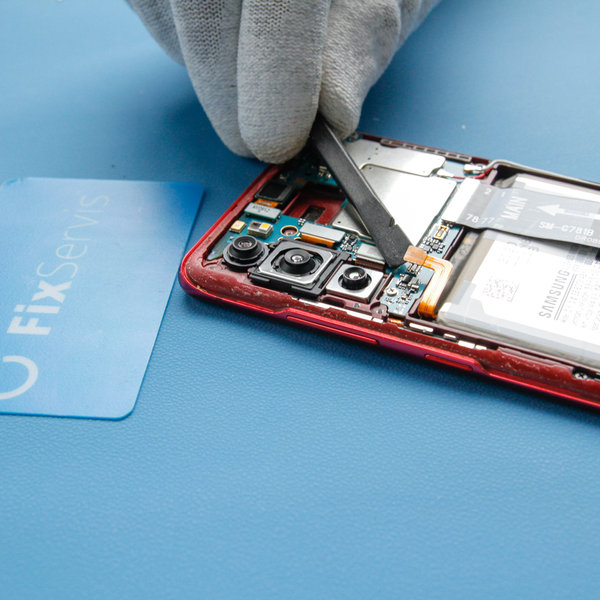

Krok 8Odpojenie batérie

  • Plochým koncom Spudgeru odpojte konektor batérie.

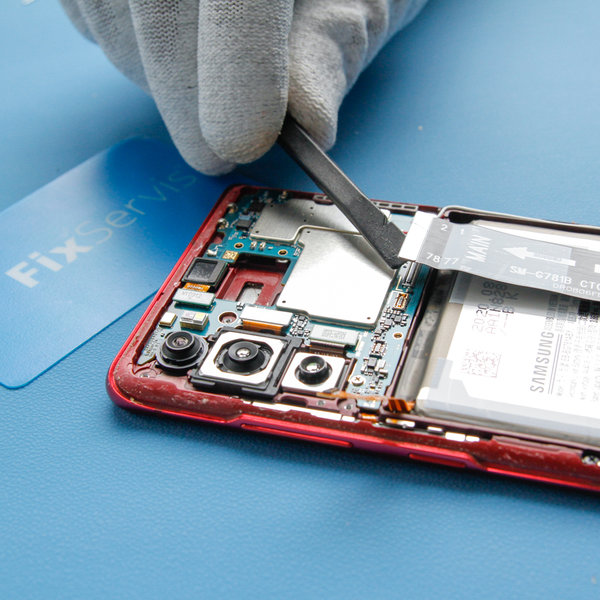

Krok 9Odpojenie prepojovacieho kábla od základnej dosky

  • Plochým koncom Spudgeru vypáčte a odpojte prepojovací kábel od základnej dosky z hornej a dolnej strany.
  • Následne ho odstráňte pomocou pinzety.

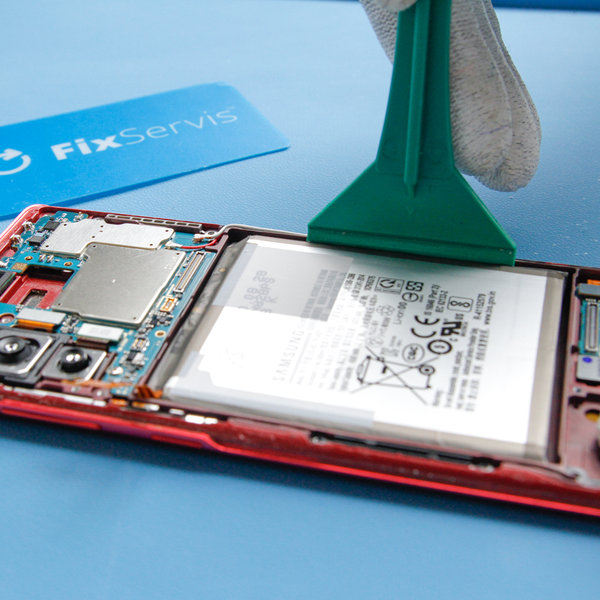

Krok 10Výber batérie

  • Pomocou veľkého Spudgera alebo kartičky Fixservis vyberte batériu zo zariadenia.
  • V prípade ak sa Vám nedarí vybrať baterku, použite sušič vlasov alebo teplovzdušnú pištoľ na displej na 1-2 minúty, aby zmäklo lepidlo pod batériou.

Dajte si pozor, aby ste smartphone neprehriali.

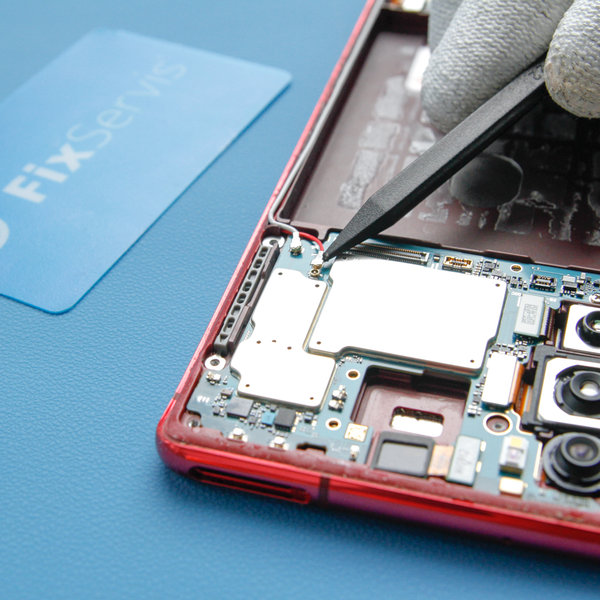

Krok 11Odpojenie dvoch káblov antény

  • Káble antény mobilného telefónu sú pripevnené k základnej doske.
  • Pomocou nástroja Spudger odpojte antény z hornej aj dolnej časti od základnej dosky a následne ich vyberte pomocou pinzety.

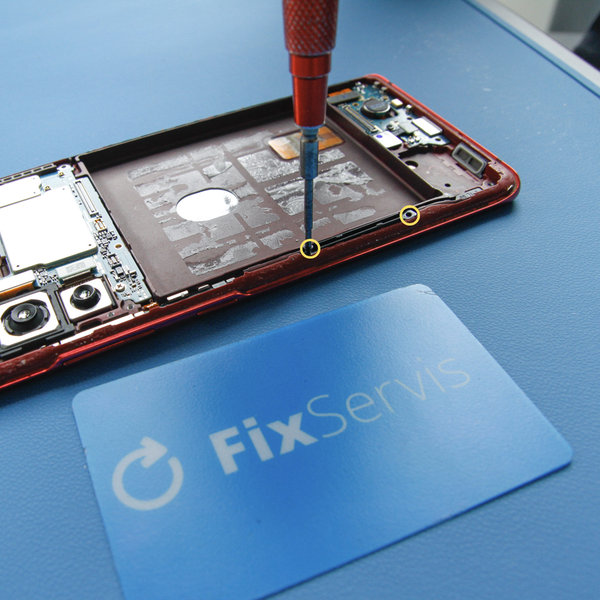

Krok 12Odmontovanie držiaka na antény

  • Odmontujete dve skrutky pomocou skrutkovača Pentalobe.
  • Následne odstráňte držiak pomocou umelej pinzety.

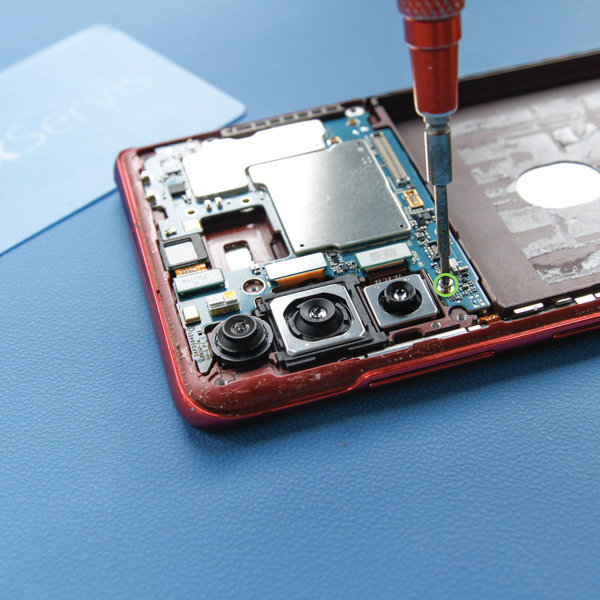

Krok 13Demontáž základnej dosky

  • Pomocou skrutkovača Pentalobe odskrutkujte jednu skrutku Phillips.
  • Následne pomocou nástroja Spudger alebo pinzety vyberte základnú dosku.

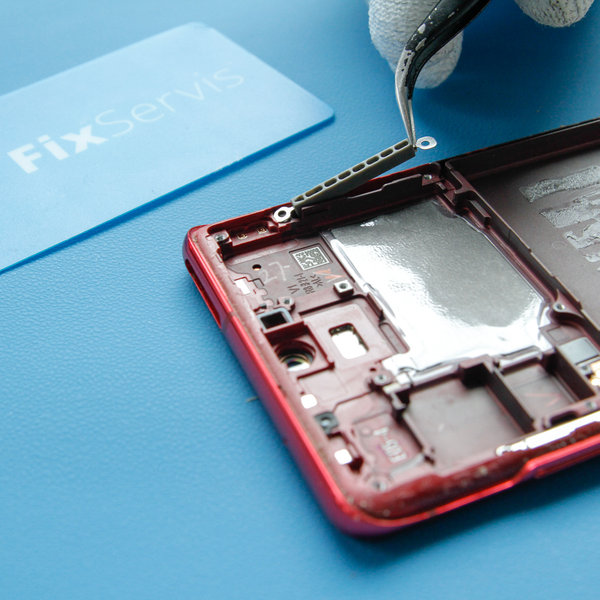

Krok 14Odstránenie držiaka bočného tlačítka

  • Pomocou pinzety odstráňte držiak pri bočnom tlačítku.

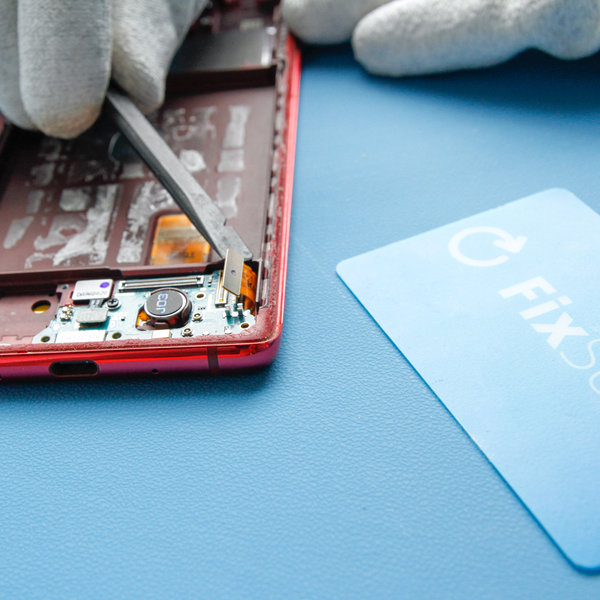

Krok 15Odpojenie flex kábla USB dosky

  • Pomocou nástroja Spudger odpojte konektor USB dosky.

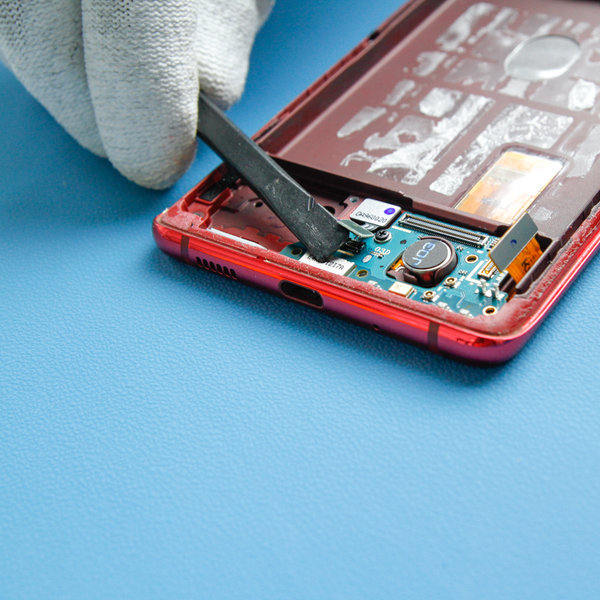

Krok 16Odpojenie flex kábla snímača odtlačkov prstov

  • Pomocou nástroja Spudger odpojte konektor od snímača odtlčkov prstov.

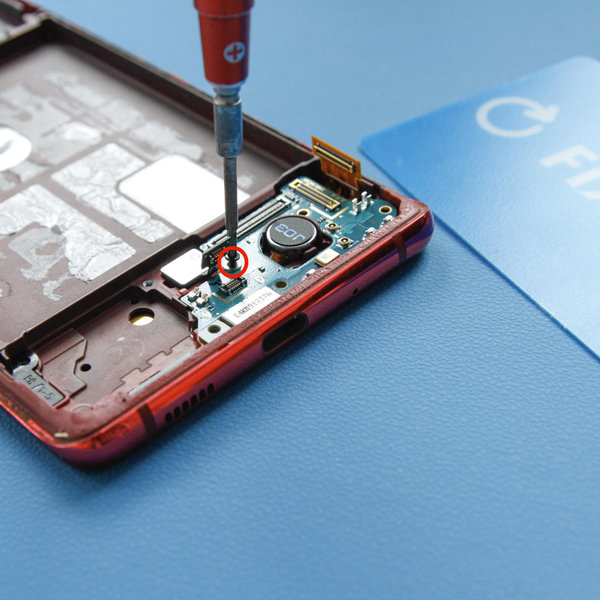

Krok 17Demontáž USB dosky

  • Pomocou skrutkovača Pentalobe odskrutkujte jednu skrutku Phillips.
  • Následne pomocou nástroja Spudger alebo pinzety vyberte základnú dosku.

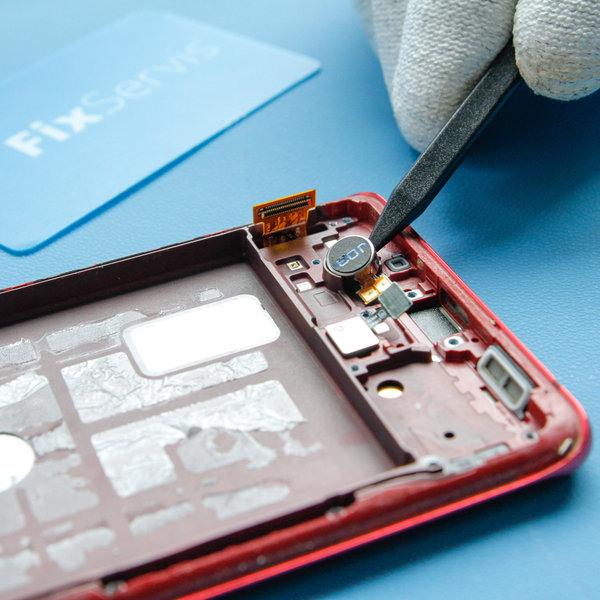

Krok 18Demontáž vibračného modulu

Pomocou nástroja Spudger odpojte vibračný modul zo zariadenia a následne ho pomocou pinzety odstráňte.

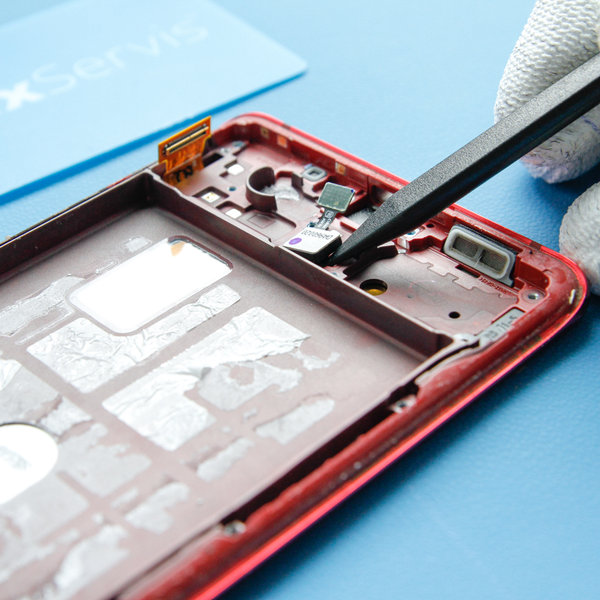

Krok 19Demontáž snímača odtlčkov prstov

  • Pomocou nástroja Spudger odpojte snímač odtlačkov prstov a následne ho pomocu pinzety odstráňte.

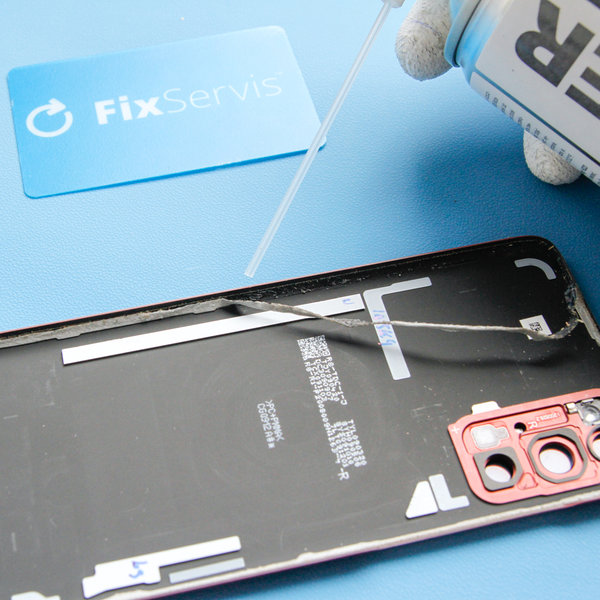

Krok 20Odlepenie starého lepidla okolo okrajov zadného krytu

  • Odstráňte staré lepidlo po okrajoch smartphonu.
  • V prípade potreby použite čistiaci sprej Cleanser IPA Plus na vyčistenie zvyšku lepidla.

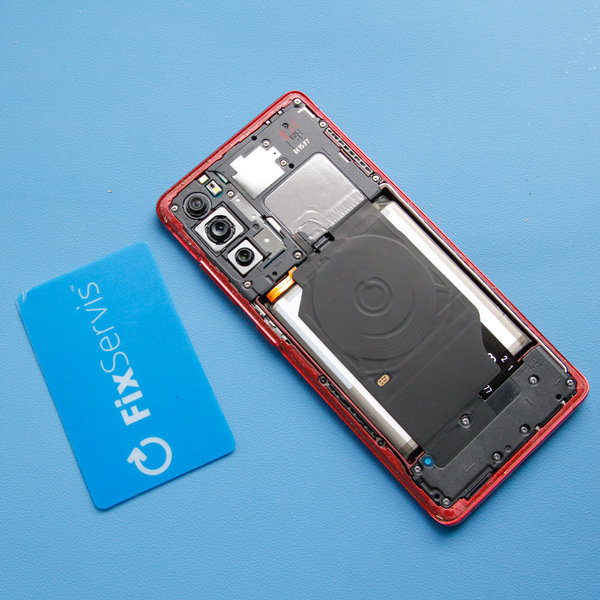

Krok 21Namontovanie nového LCD displeja

  • Na nový LCD displej namontujte všetky komponenty od tohto kroku spätne.

Pri reinštalácii postupujte podľa tohto návodu v opačnom poradí.

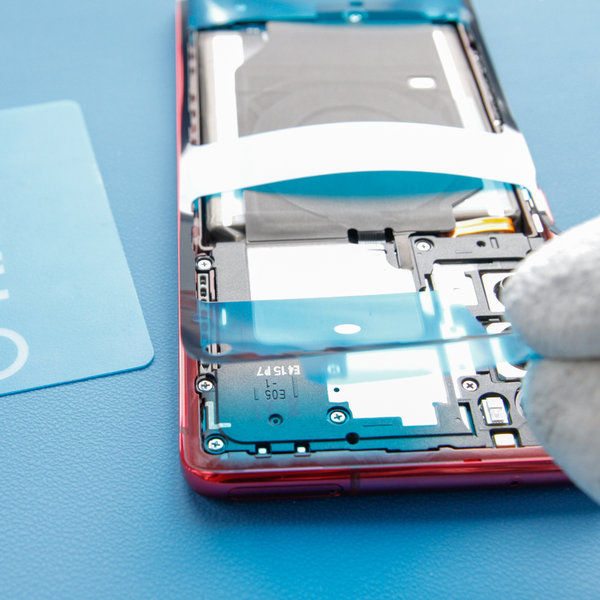

Krok 22Nalepenie nového lepidla na zadný kryt smartphonu

  • Nalepte novú lepku po okrajoch zadného krytu z vnútornej strany.
  • Následne ho prilepte k smartphonu.

Nové lepidlo zabezpečí odolnosť smartphonu voči vode a prachu.

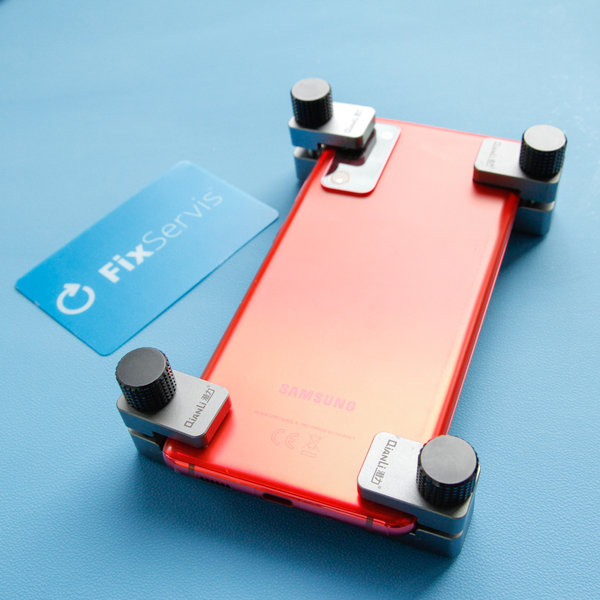

Krok 23Uchopenie svoriek

  • Nasaďte svorky tak, ako to je na obrázku, ktoré zabezpečia lepšie spevnenie lepidla medzi krytom a displejom.
