Technická náročnosť
stredne náročnéTrvanie postupu
90 minútPočet krokov v návode
18Potrebné náhradné diely:
Apple batérie dokážu udržať 80% kapacity počas 500 nabíjacích cyklov, ktoré u väčšiny užívateľov trvajú približne 18-24 mesiacov. Opotrebenie batérie pre Vás znamená oveľa častejšie nabíjanie, no tiež môže spôsobiť spomalenie Vášho iPhone-u, preto využite tento návod a obnovte plný výkon Vášho zariadenia.
Tento návod tiež zahŕňa inštrukcie k úplnému odpojeniu displeja, odstráneniu spodného reproduktora a taptic engine-u, kvôli lepšiemu prístupu k tesniacim pásom batérie.
Po dokončení opravy si kalibrujte svoju novú batériu, aby ste docielili optimálny výkon. Nabite batériu na 100% a nechajte nabíjať ešte aspoň 2 hodiny. Potom iPhone používajte až do úplného vybitia a následne nabite bez prerušenia na 100%.

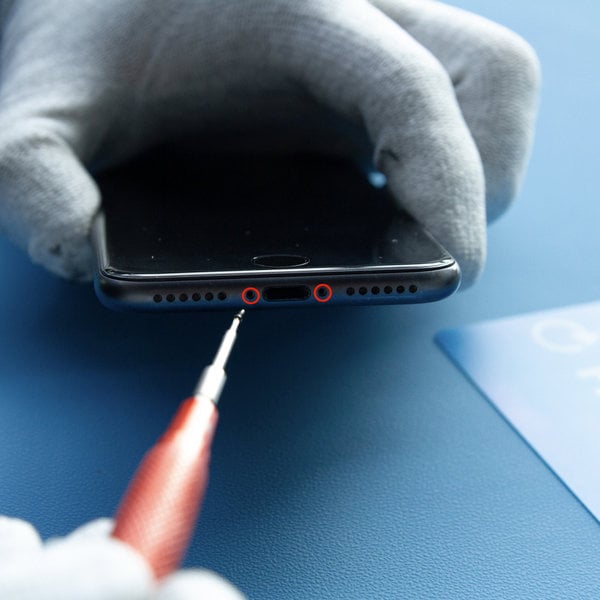

Krok 1Odmontovanie pentalobe skrutiek
Pred začatím je potrebné vybiť iPhone pod 25% pretože nabitá Li-ion batéria sa môže vznietiť alebo explodovať pri náhodnom prerezaní.
- vypnite iPhone
- na dolnom okraji iPhone-u odskrutkujte dve 3,5 mm dlhé pentalobové skrutky pomocou skrutkovača Pentalobe (Ph0001.2)
Otvorením iPhone-u sa poruší jeho vodotesné tesnenie, preto pred začatím tohto kroku majte pripravené náhradné tesnenie. Bez nového tesnenia nebude Váš iPhone odolný voči prachu a vode.

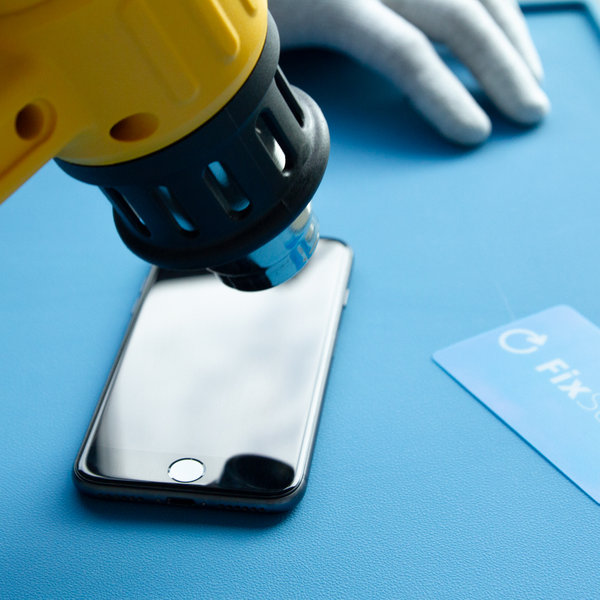

Krok 2Otváranie 1
Zahriatie spodnej hrany iPhone-u pomáha zmäkčiť lepidlo chrániace displej a uľahčuje jeho otvorenie.
- pomocou fénu alebo teplovzdušnej pištole zahrejte spodný okraj iPhone-u cca 3 minúty, aby teplota dosiahla cca 80°C.
- nedávajte iPhone do mikrovlnky !!!

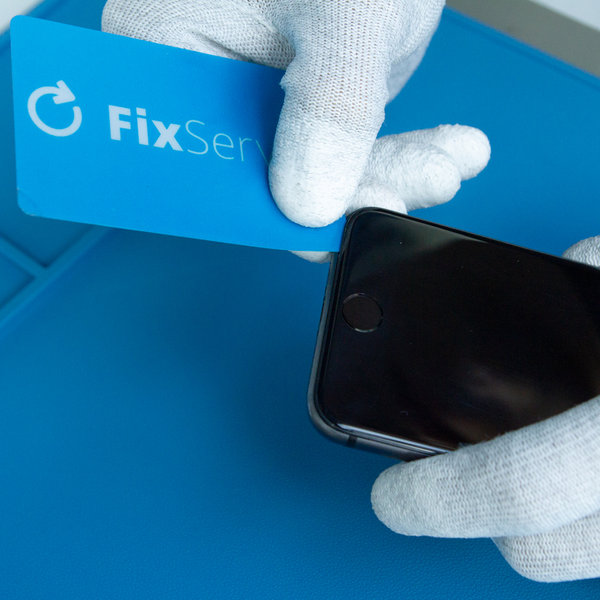

Krok 3Otváranie 2
- zasuňte Fixservis kartičku medzi displej a okraj telefónu tak, aby sa odlepilo lepidlo medzi displejom a okrajom.
- posúvajte kartičku Fixservis okolo ľavého dolného rohu a po ľavom okraji smerom nahor, čím uvoľňujete lepidlo držiace displej.
- to isté opakujte okolo pravého volného rohu a po pravou okraji smerom nahor.
Nezasúvajte kartičku príliš hlboko, aby ste nepoškodili vnútorné komponenty iPhone-u.

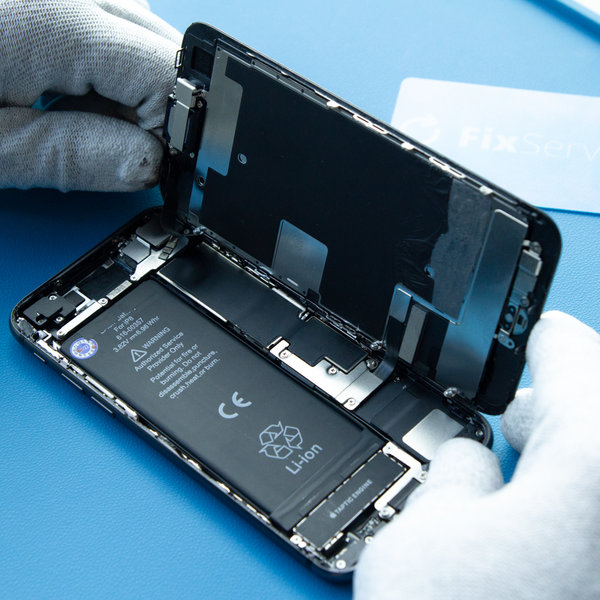

Krok 4Otváranie 3
- po úspešnom uvolnení lepidla z okrajov pomocou kartičky Fixservis otvorte iPhone otočením displeja z ľavej strany.
- doporučujeme si podoprieť displej, aby ste neodtrhli plochý káblik, ktorý drží displej zo základnou doskou.
Zatiaľ sa nepokúšajte displej úplne oddeliť, pretože niekoľko krehkých plochých káblov ho stále pripája k logickej doske iPhone-u.

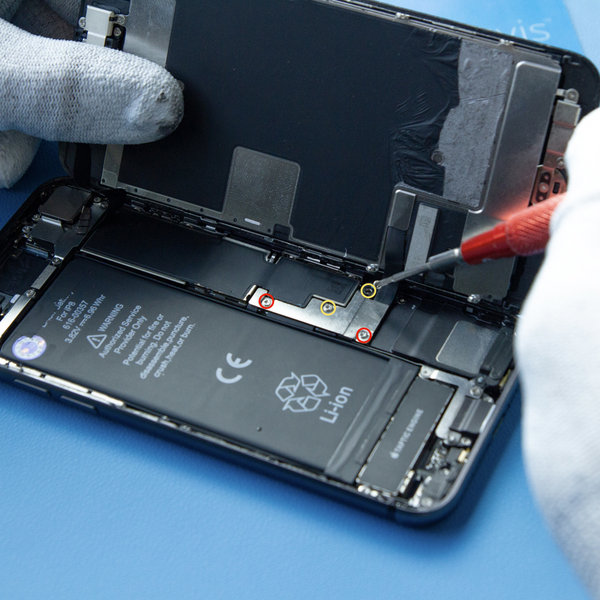

Krok 5Odmontovanie držiaka flex kábla displeja
- odskrutkujte štyri skrutky Phillips (JIS) pomocou skturkovača Pentalobe upevňujúce spodný držiak kábla displeja k základnej doske v nasledujúcich dĺžkach:
- dve skrutky 1,3 mm
- dve skrutky 2,8 mm
Počas celej opravy sledujte každú skrutku a uistite sa, že sa vracia presne tam, odkiaľ pochádza, aby nedošlo k poškodeniu vášho iPhone-u.

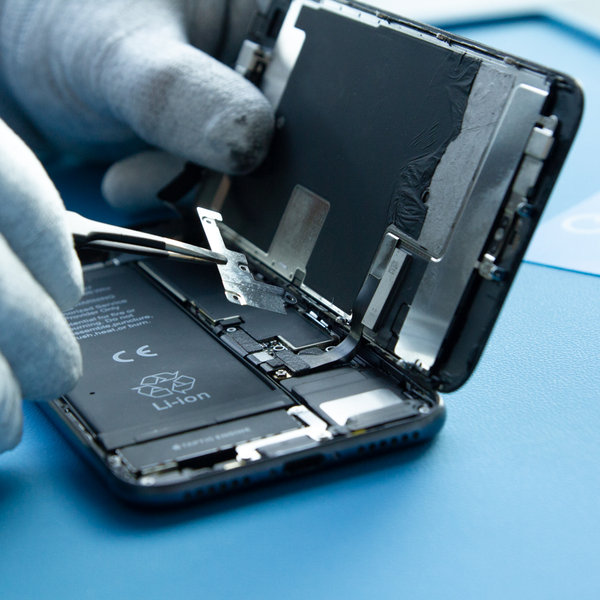

Krok 6Odstránenie držiaka flex kábla
- pomocou pinzety držiak odstráňte.

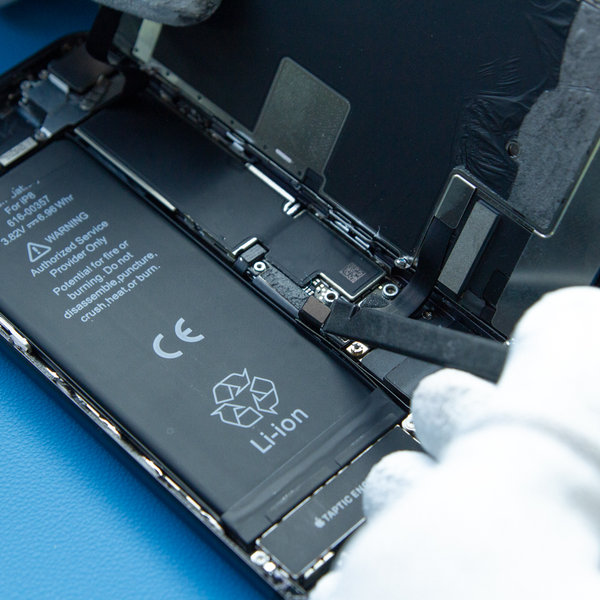

Krok 7Odpojenie batérie
- pomocou nástroja Spudger odpojte konektor batérie zo základnej dosky.
- kábel konektora mierne ohnite, aby ste zabránili náhodnému kontaktu so zásuvkou a napájaniu telefónu počas opravy.

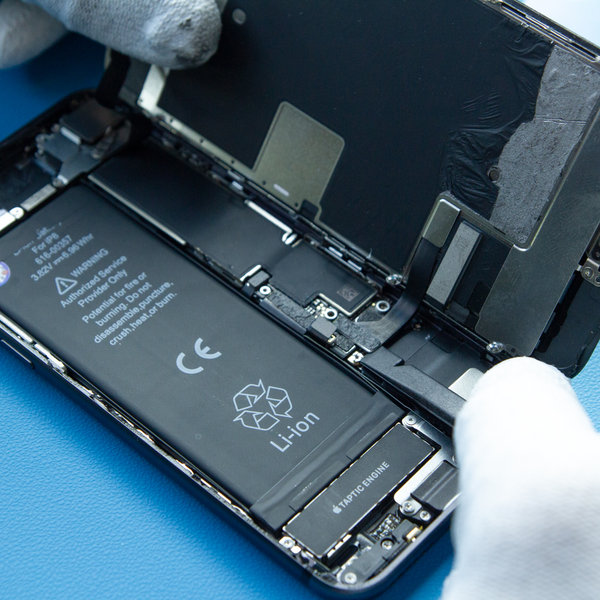

Krok 8Odpojenie displeja
- pomocou nástroja Spudger odpojte konektor batérie zo základnej dosky.
- kábel konektora mierne ohnite, aby ste zabránili náhodnému kontaktu so zásuvkou a napájaniu telefónu počas opravy.

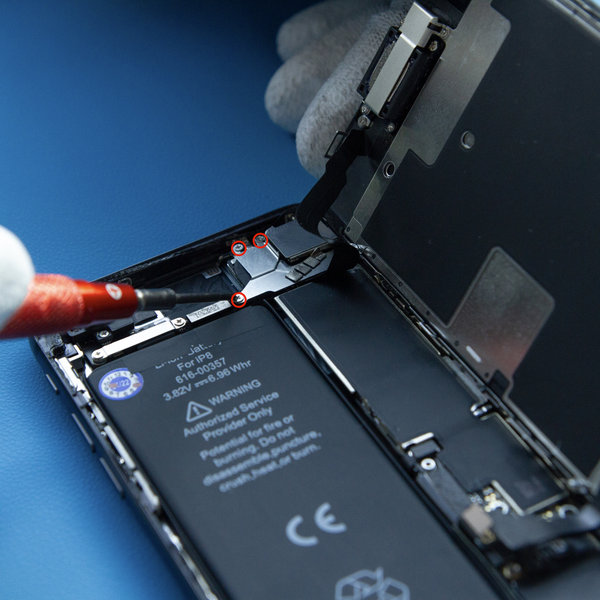

Krok 9Odmontovanie skrutiek od držiaka zostavy snímača
- odskrutkujte tri skrutky Phillips 1,3 mm upevňujúce držiak cez konektor zostavy snímača predného panela.
- následne odstráňte držiak konzoly.

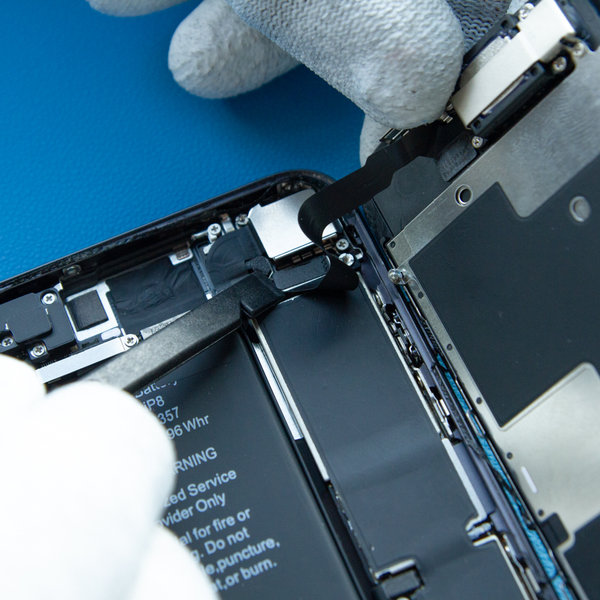

Krok 10Odpojenie konektora zostavy snímača predného panela
- pomocou nástroja Spudger odpojte konektor zostavy snímača predného panela.

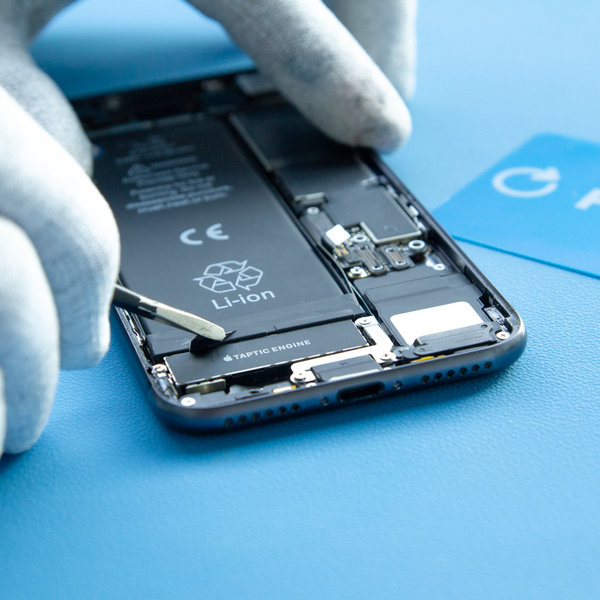

Krok 11Odlepenie lepiacich úchytiek
- Batéria je zabezpečená štyrmi kusmi lepidla na rozťahovanie - dva v hornej a dva v dolnej časti.
- Každý kúsok lepidla má na konci čierny poťah, ktorý je mierne prilepený k prednému povrchu batérie.
- Odlepte z každej strany batérie čierny poťah.

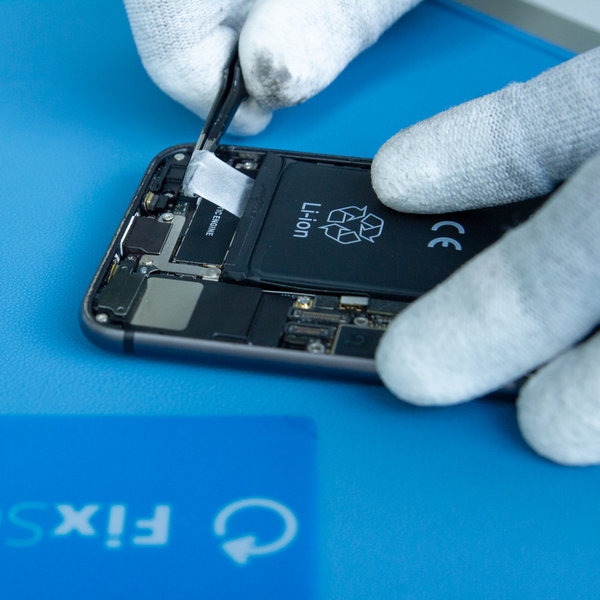

Krok 12Odlepenie lepiacich pások batérie
- Každá lepka má vyťahovacie chlopne, ktoré sú mierne prilepené k bočným okrajom batérie.
- Uchopte úchytky súčasne a pomaly ťahaním ťahajte lepidlo smerom od batérie.
- Tento postup zopakujte zo všetkých štyroch strán.
Pri ťahaní za pásy navyše nestláčajte batériu. Stlačením na batériu sa vytvoria tlakové body, ktoré sa môžu zachytiť a zlomiť lepidlo.

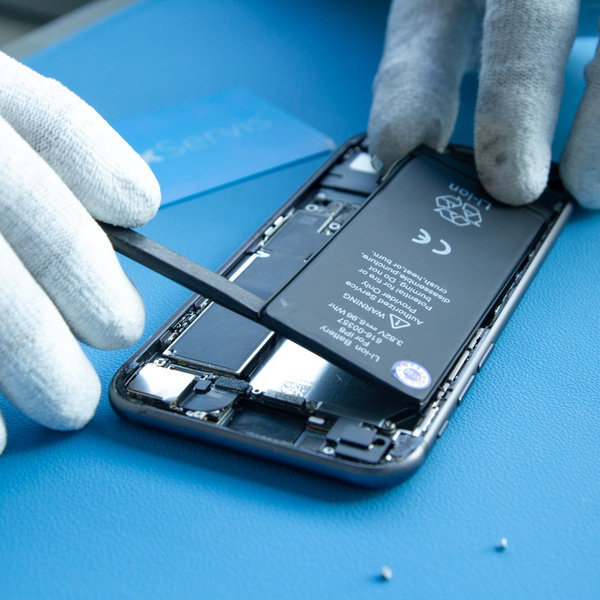

Krok 13Vybratie batérie
- pomocou Fix kartičky alebo nástroja Spudger vyberte batériu.

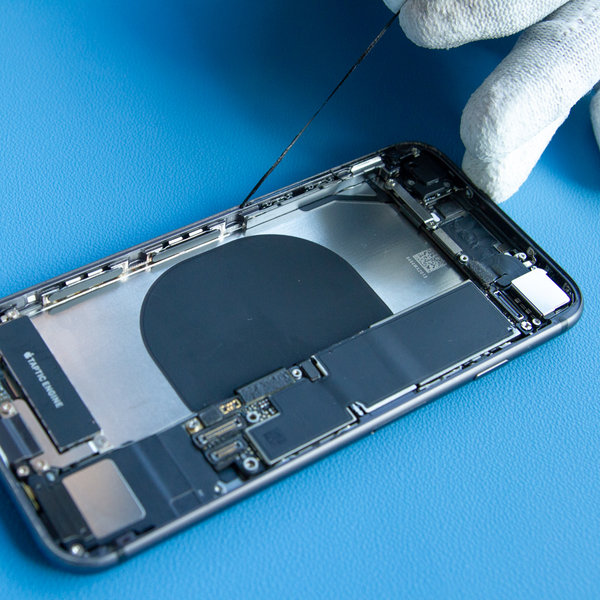

Krok 14Odstránenie starého lepidla okolo okrajov iPhone-u
- pomocou nástroja Spudger odstráňte staré lepidlo po okrajoch iPhone-u.
- použite Cleanser IPA - čistiacu kvapalinu na pretretie okrajov iPhone-u na dôkladné vyčistenie.

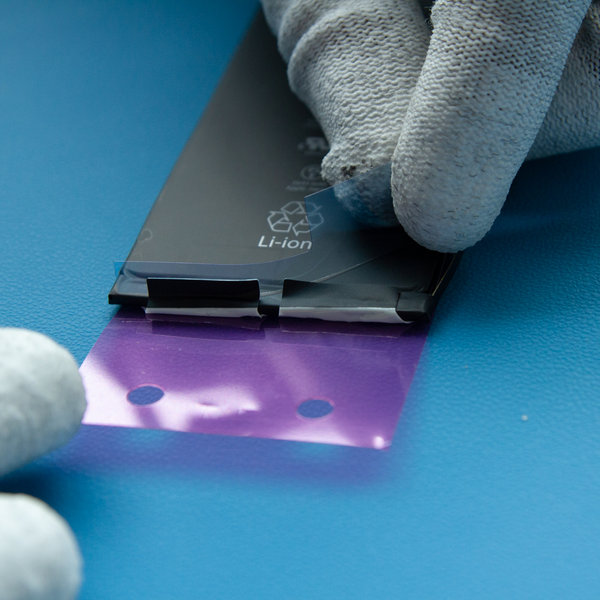

Krok 15Nalepenie novej lepky na batériu
- Naletpe novú lepku na zadnú stranu batérie.
- Uistite sa, že dve kratšie prúžky sú najbližšie ku konektoru kábla batérie.
Keď je lepidlo odkryté, dávajte pozor, aby ste sa ho nedotkli.

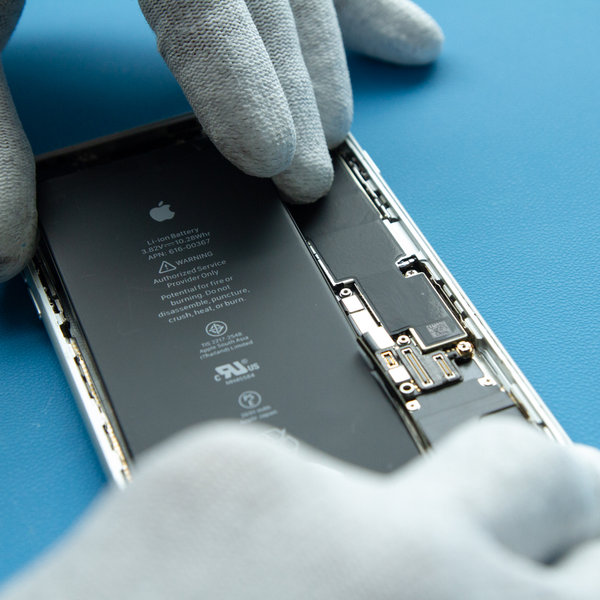

Krok 16Vloženie novej batérie do iPhone-u
- Batériu opatrne vložte do iPhone-u s lepiacou stranou dole.
- Uistite sa, že konektor batérie je v jednej línii na základnej doske.

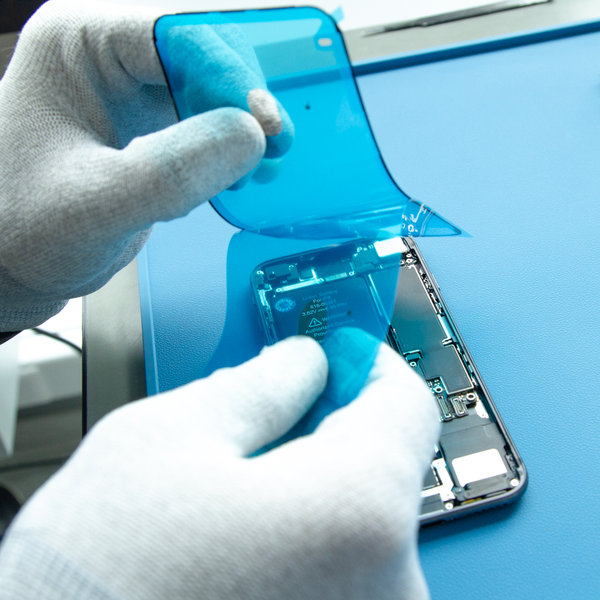

Krok 17Nalepenie nového lepidla okolo okrajov iPhone-u
- nalepte novú lepku pod LCD.
Nové lepidlo zabezpečí odolnosť iPhone-u voči vode a prachu.
Krok 18Spätné namontovanie iPhone-u
- Pri reinštalácii postupujte podľa tohto návodu v opačnom poradí.
