Ak sa váš telefón nenabíja, neprenáša dáta alebo sa zdá Lightning konektor uvoľnený, pravdepodobne je nutné vymeniť ho. Tento návod vám s tým pomôže – panel Lightning konektora obsahuje aj spodné mikrofóny a anténny kábel.

Táto oprava si vyžaduje čas a pomerne veľa montovania. Preto sa na to pripravte.

Otvorením iPhone 7 narušíte vodeodelnú ochranu pod displejom. Ak ju nenahradíte, vaše zariadenie bude fungovať, ale už nebude vodeodolné.

Náhradné diely pre iPhone 7 nájdete v ponuke na našom eshope. V prípade že máte záujem o servis iPhone 7 navštívte niektorú z našich pobočiek a opravu vám zabezpečíme na počkanie.

Krok 1Skrutky Pentalobe

 Pred začatím vybite iPhone pod 25 %. Ak by ste porušili nabitú batériu, hrozí riziko požiaru čí výbuchu.

Vypnite váš iPhone.

 Otvorením iPhone 7 narušíte vodeodelnú ochranu pod displejom. Ak ju nenahradíte, vaše zariadenie bude fungovať, ale už nebude vodeodolné.

Odskrutkujte 2 3,4 mm pentalobe skrutky na spodku vášho iPhone.

Krok 2Prísavka

 Nahriatie umožní uvoľniť vrstvu lepidla, ktorou je displej prilepený, čo umožní otvárať ho ľahšie.

Fénom nahrejte spodnú hranu zariadenia cca 1 minútu. To uvoľní lepidlo, ktoré sa tam nachádza.

Prilepte prísavku na spodnú polovicu displeja, tesne nad home button.

 Uistite sa, že prísavka neprekrýva home button, čo by mohlo spôsobovať vzniknutie vzduchovej bubliny.

Krok 3Otvorenie zariadenia 1.

Potiahnite prísavku a vytvorte malú medzeru medzi displejom a zadným krytom.

Vložte do medzery plochý okraj nástroja spudger.

Vodotesné lepidlo, ktoré drží displej na mieste, je veľmi silné a vytvorenie tejto medzierky si vyžaduje značnú dávku sily. Ak je to potrebné, pohybom hore-dole displej uvoľnite, aby ste vytvorili dostatočný priestor pre spudger.

Potiahnite prísavku a vytvorte malú medzeru medzi displejom a zadným krytom.

Krok 4Otvorenie zariadenia 2.

Spudgerom prejdite až na ľavú stranu iPhone, pohybom zdola hore smerom k tlačidlám hlasitosti.

 Neprechádajte až na hornú stranu displeja, mohli by ste poškodiť plastové klipy, ktoré držia displej.

Prejdite na pravú stranu zariadenia a podobným pohybom ako doteraz displej oddeľujte od krytu.

Prísavkou nadvihnite displej a otvore iPhone.

 Nedvíhajte displej do viac ako 10° uhla keďže stále je táto časť s krytom spojená tenkými plochými káblami, ktoré by sa mohli poškodiť.

Odstráňte prísavku.

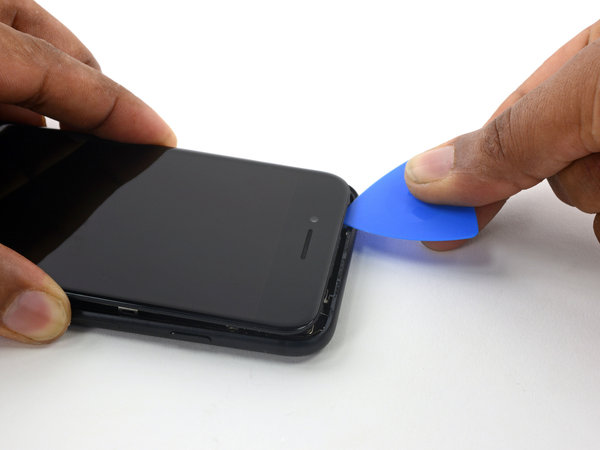

Krok 5Otvorenie zariadenia 3.

Do medzery na hornej strane zariadenia vložte „trsátko“ a narušte ním zvyšnú vrstvu lepidla.

 Dávajte pozor, aby ste nepoškodili plastové klipy na hrane telefónu.

Jemne zatiahnite za otvorený displej smerom dolu, aby ste ho vycvakli z plastových klipov na vrchu zariadenia.

iPhone otvorte vyklonením displeja doprava, podobne ako otvárate knihu.

 Ešte neskúšajte úplne oddeliť displejovú časť, displej je stále prepojený krehkými káblami.

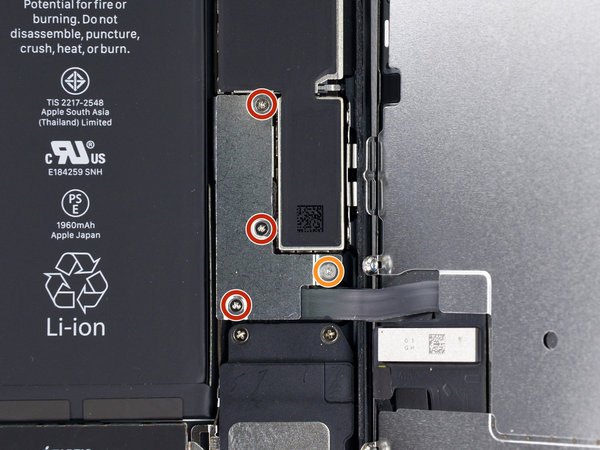

Krok 6Odpojenie baterky

Odskrutkujte štyri Y000 skrutky, ktoré držia spodný kryt konektorov:

(červená) Tri 1,2 mm skrutky

(oranžová) 2,4 mm skrutka

 Uistite sa, že aj pri spätnom skladaní použijete správne skrutky na správnych miestach. Jedine tak zabránite poškodeniu zariadenia.

Odstráňte kryt spodných konektorov.

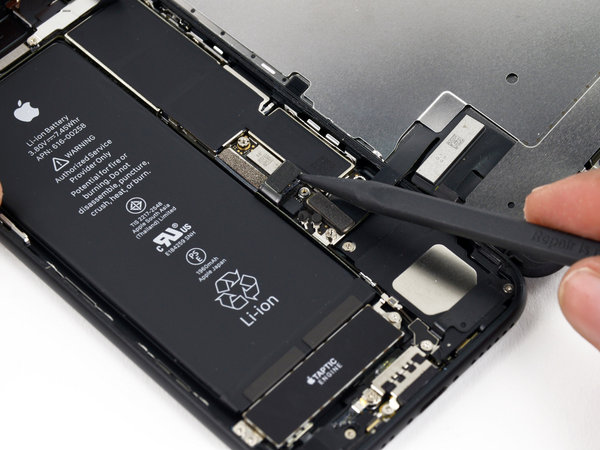

Krok 7Odpojenie konektora baterky

Použite špičku nástroja spudger a nadvihnite konektor batérie z jeho miesta na základnej doske.

 Prepojovací kábel vyhnite mimo zariadenie, aby ste zabránili elektrickému kontaktu s jeho inými časťami.

Krok 8Displejová časť

Použite špičku nástroja spudger a nadvihnite konektor batérie z jeho miesta na základnej doske.

 Prepojovací kábel vyhnite mimo zariadenie, aby ste zabránili elektrickému kontaktu s jeho inými časťami.

  Kým budete pokračovať, uistite sa, že baterka bola odpojená.

Použite spudger alebo necht a odpojte spodné konektory displeja ťahaním hore zo základnej dosky.

 Keď budete káble pripájať späť, zatlačte v ich okrajoch kým nebudete počuť kliknutie. Nestláčajte ich však v strede, keďže ich to môže natrvalo poškodiť. Ak na displeji uvidíte biele čiary alebo nebude reagovať, uistite sa, že je tento kábel pripojený správne.

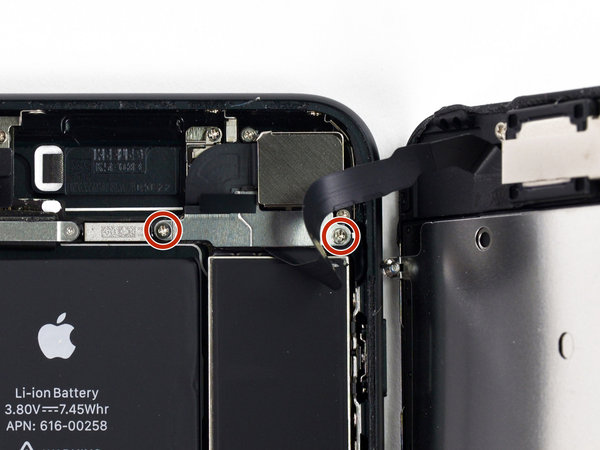

Krok 9Odstránenie konektora predného panelu

Odskrutkujte dve 1,3 mm Philips skrutky, ktoré držia na mieste kryt konektora predného panelu. Kryt odstránňte. Panel odpojte z jeho miesta na základnej doske a vyberte z telefónu.

 Aj tento konektor by mal byť znovupripájaný po stranách, aby ste zamedzili jeho poškodeniu.

Oddeľte displejovú časť.

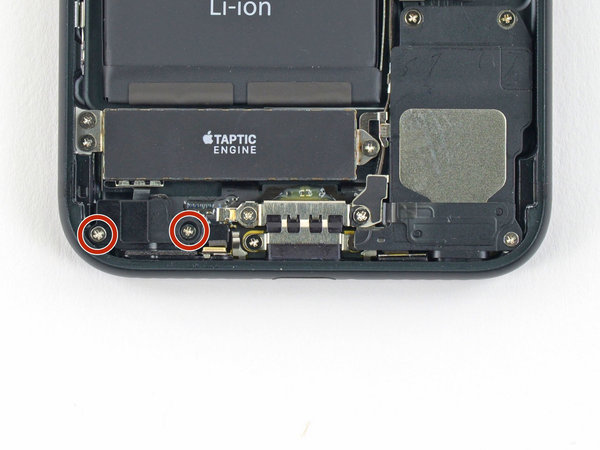

Krok 10Mriežka barometra

Odskrutkujte dve 1,9 mm Philips skrutky, ktoré držia mriežku barometra na zadnom kryte. Mriežku vyberte zo zariadenia.

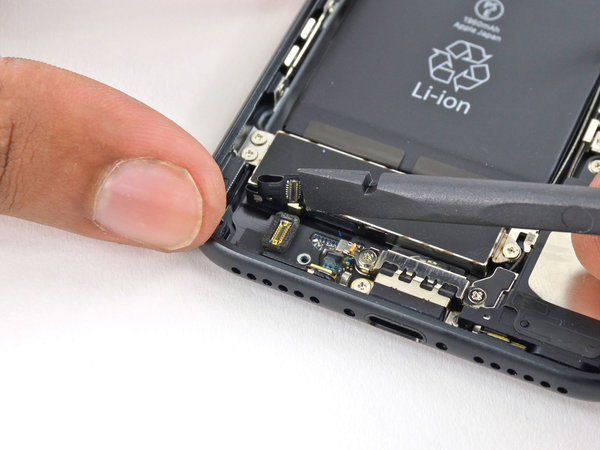

Krok 11Taptic Engine

Použite plochý koniec nástroja spudger a odpojte Taptic Engine od základnej dosky.

Odskrutkujte tri 1,6 mm Philips skrutky, ktoré držia Taptic Engine na mieste.

Vyberte Taptic Engine zo zariadenia.

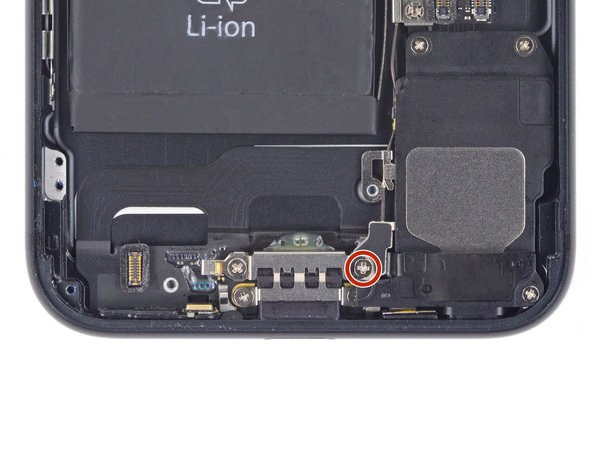

Krok 12Reproduktor

1. Odskrutkujte jednu 3,2 mm Philips skrutku, ktorá drží WiFi anténu na svojom mieste.

2. Odskrutkujte tieto tri Philips skrutky, ktoré držia reproduktor:

(červená) Dve 1,3 mm skrutky

(oranžová) 2,0 mm skrutka

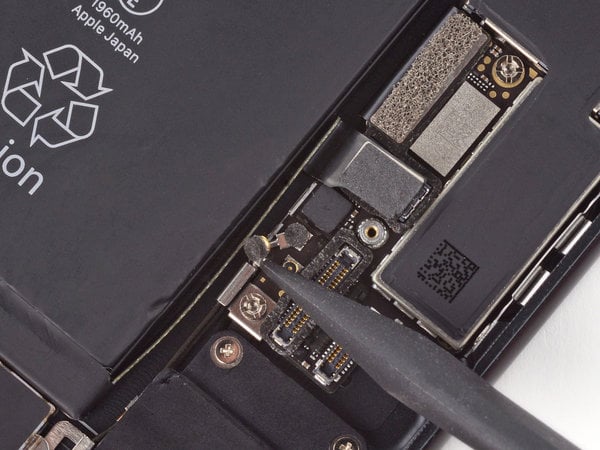

Krok 13Anténne káble

Ostrým koncom spudgera uvoľnite dva anténne káble zo základnej dosky. Pinzetou odsuňte anténne káble z ich umiestnenia na základnej doske. Pinzetou uvoľnite anténne káble z klipu na reproduktore.

Dávajte si pozor, aby ste nepoškodili kábel o klip.

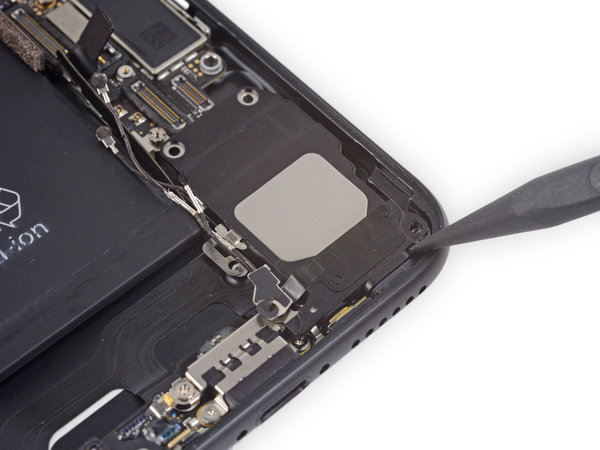

Krok 14Výber reproduktora zo zariadenia

Ostrým koncom spudgera vysuňte reproduktor zo svojho umiestnenia a vyberte ho zo zariadenia.

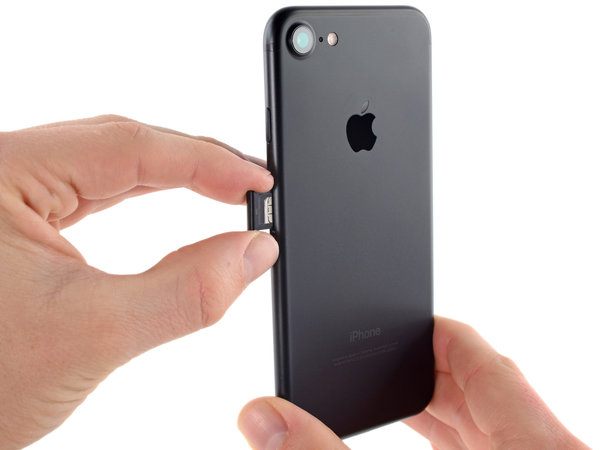

Krok 15Zásuvka na SIM kartu

Štandardným spôsobom a nástrojom vyberte zo zariadenia zásuvku na SIM kartu.

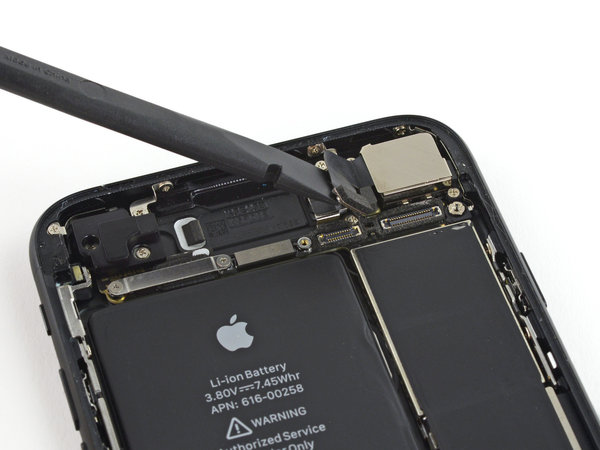

Krok 16Konektory základnej dosky

Plochým koncom spudgera odpojte konektor zadnej kamery.

Krok 17Výber krytu zo zariadenia

Odskrutkujte dve Philips skrutky na uvoľnenie krytu zadnej kamery:

(červená) 1,3 mm skrutka

(oranžová) 2,5 mm skrutka

Kryt vyberte zo zariadenia.

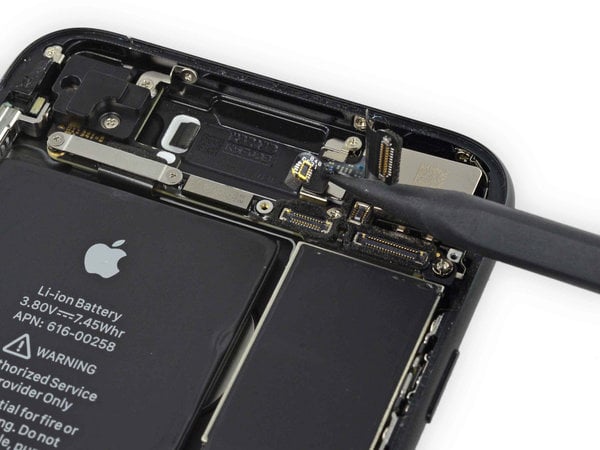

Krok 18Odpojenie konektoru blesku kamery

Ostrým koncom spudgera odpojte konektor blesku kamery.

Krok 19Výber krytu vrchného kábla zo zariadenia

Odskrutkujte dve 1,2 mm trojbodové skrutky, ktoré držia kryt vrchného kábla.

Vyberte kryt vrchného kábla zo zariadenia.

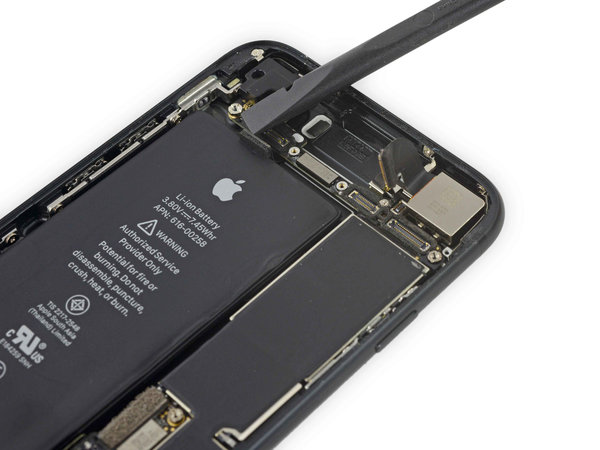

Krok 20Odpojenie vrchného kábla

Plochým koncom spudgera odpojte vrchný kábel.

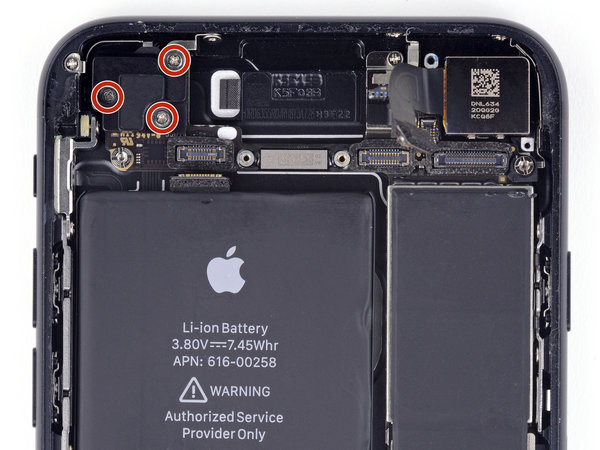

Krok 21Výber antény zo zariadenia

Odskrutkujte Philips skrutky, ktoré držia WiFi anténu:

(červená) Tri 1,2 mm skrutky

(oranžová) 1,7 mm skrutka

Vyberte anténu zo zariadenia.

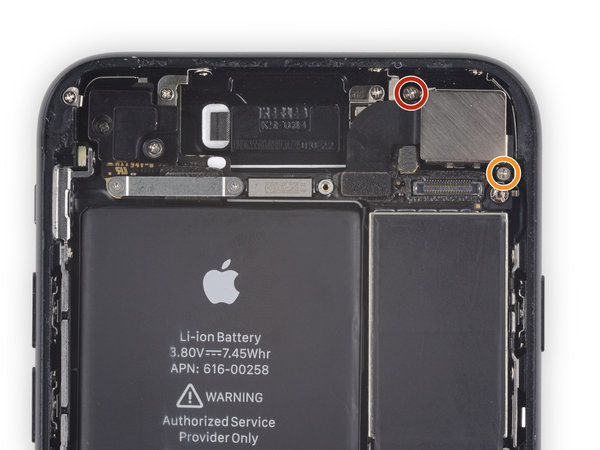

Krok 22Výber krytu zo zariadenia

Odskrutkujte tieto Philips skrutky:

(červená) 1,3 mm skrutka

(oranžová) 2,2 mm skrutka

Vyberte kryt zo zariadenia.

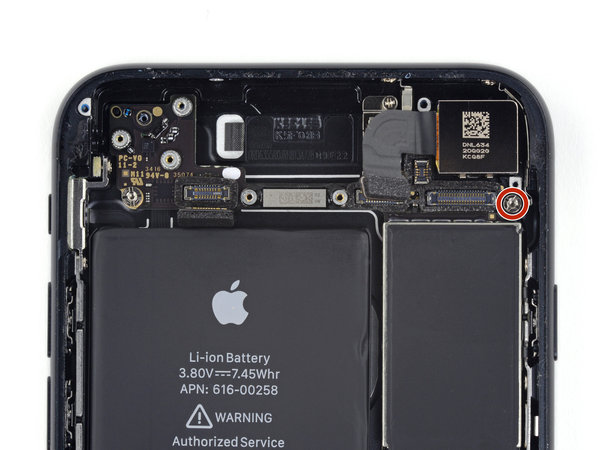

Krok 23Nadvihnutie uzemňovacieho krytu

Odskrutkujte 2,2 mm plochú skrutku z uzemňovacieho krytu. Pinzetou jemne nadvihnite uzemňovací kryt z jeho polohy.

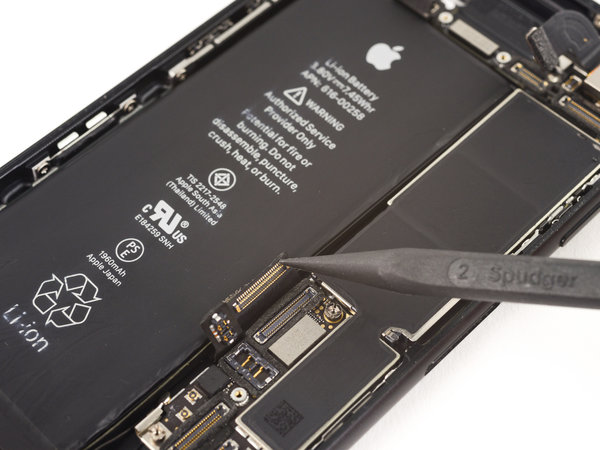

Krok 24Odpojenie konektoru spodných káblov

Špičkou spudgera odpojte konektor spodných káblov.

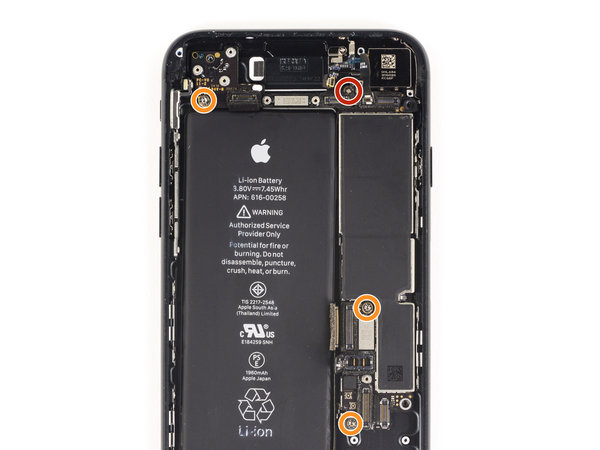

Krok 25Odsunutie výsuvného mechanizmu SIM šuflíka mimo základnú dosku

Odskrutkujte tieto skrutky:

(červená) 1,4 mm Philips skrutka

(oranžová) tri 2,2 mm ploché skrutky

Špičkou spudgera odsuňte výsuvný mechanizmus SIM šuflíka mimo základnú dosku.

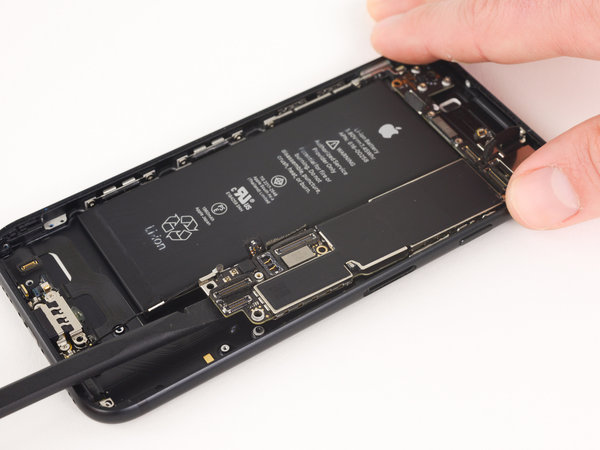

Krok 26výber základnej dosky zo zariadenia

Plochým koncom spudgera jemne nadvihnite spodný koniec základnej dosky. Následne ju vyberte zo zariadenia.

  Počas tohto procesu by ste nemali cítiť odpor. Ak nejaký cítite, skontrolujte, či sú odpojené všetky káble, vyskrutkované všetky skrutky a či v ceste základnej dosky nič nestojí. Ak áno, môžete poškodiť zariadenia.

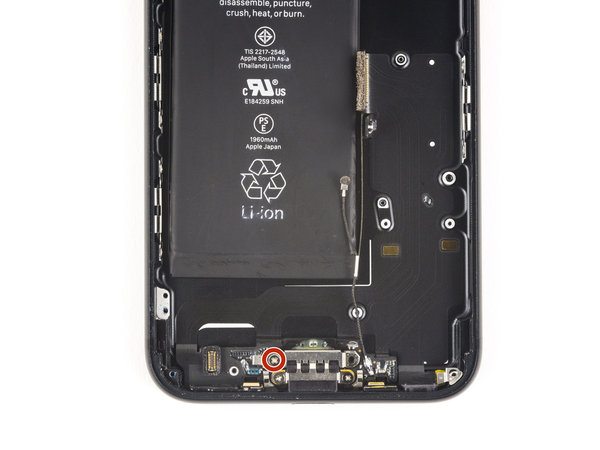

Krok 27Odstránenie kontaktu z nabíjacieho konaktora

Odskrutkujte 2,9 mm Philips skrutku z okolia Lightning konektora. Odstráňte kontakt z Lightning konektora.

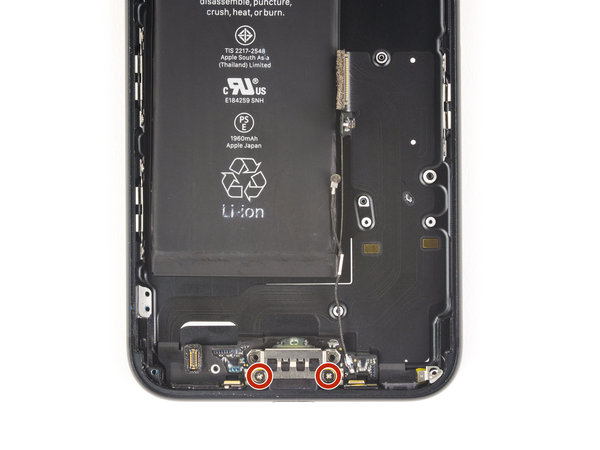

Krok 28Odstránenie skrutiek, ktoré držia na mieste nabíjací konektor

Odskrutkujte dve 1,6 mm Philips skrutky, ktoré držia na mieste kábel Lightning konektora.

Krok 29Odstránenie nálepok, ktoré držia konektor na mieste

Odstráňte dve nálepky, ktoré prekrývajú skrutky, ktoré držia konektor na mieste.

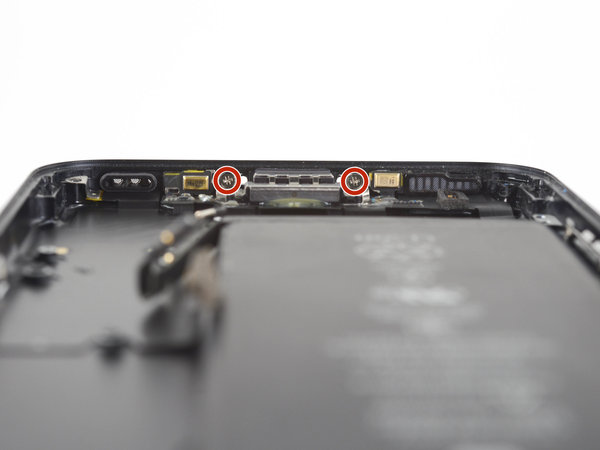

Krok 30Odstránenie skrutiek na spodnej hrane zariadenia

Odskrutkujte dve 1,3 mm Philips skrutky na spodnej hrane zariadenia.

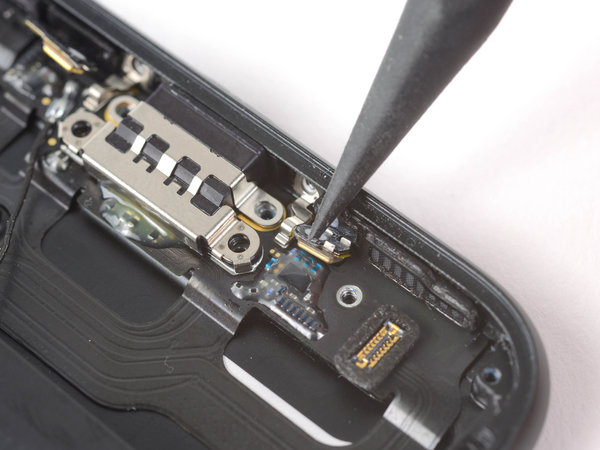

Krok 31Vysunutie mikrofónov

Ostrým koncom spudgera vysuňte mikrofóny z ich umiestnenia v kryte zariadenia.

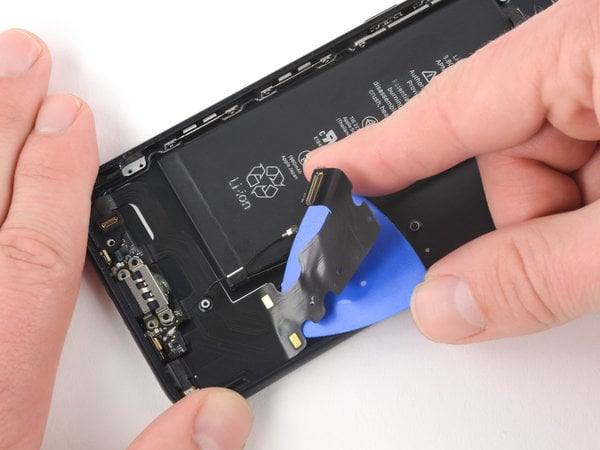

Krok 32Odstraňovanie nabíjacieho konektora 1.

Fénom nahrejte spodok zariadenia, aby ste uvoľnili lepidlo, ktoré drží kábel Lightning konektora.

Trsátkom oddeľte plochý kábel Lightning konektora od krytu. Pokračujte zhora dole až ku koncu baterky. Pokračujte v pohybe smerom sprava doľava až ku Lightning konektoru.

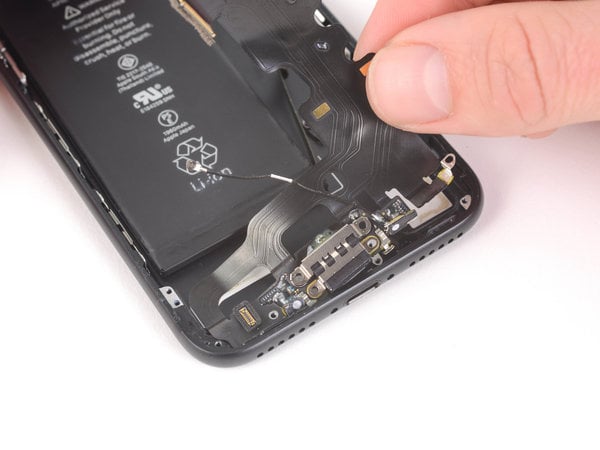

Krok 33Vysunutie konektoru z jeho umiestnenia v kryte telefónu

Jemne vysuňte konektor z jeho umiestnenia v kryte telefónu.

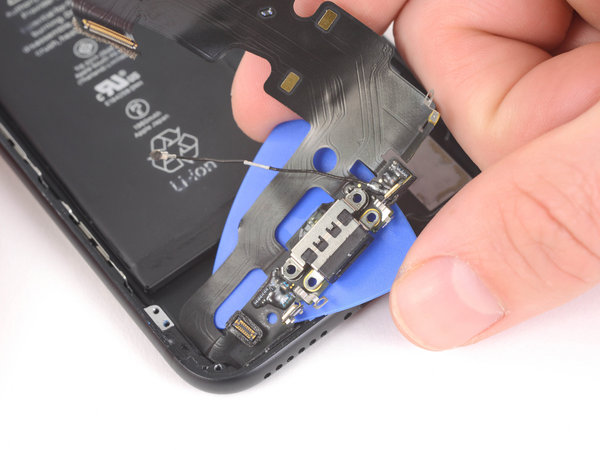

Krok 34Odstránenie zvyšku modulu nabíjacieho konektoru zo zariadenia

Trsátkom odlepte zvyšok modulu Lightning konektoru z krytu. Vyberte modul zo zariadenia. Uistite sa, že na kryte neostali zvyšky lepidla.

 Na vybranej súčiastke si môžete všimnúť tenké prúžky gumy, ktoré slúžia na zaistenie vodeodolnosti vášho zariadenia. Ak ju chcete zachovať, bude nutné ich pinzetou presunúť na váš nový diel.

Nový modul nainštalujte obráteným procesom.
