Výmena batérie iPhone 5S

Added on 08.08.2018

Technická náročnosť

Stredne náročné

Trvanie postupu

30-50 minút

Počet krokov v návode

10

Potrebné náhradné diely

5,18 €
4,32 € bez DPH
0,98 €
0,82 € bez DPH

Náradie na výmenu

1,48 €
1,23 € bez DPH
0,98 €
0,82 € bez DPH

“Umrela” vám baterka v staršom iPhone 5S? Nič nie je stratené. Ešte stále ju môžete vymeniť za novú a vyžmýkať tak zo svojho mobilu maximum. Podľa tohto návodu dokonca výmenu zvládnete svojpomocne.


Náhradné diely pre iPhone 5S nájdete v našej ponuke na eshope v sekcií náhradných dielov. V prípade že hľadáte servis pre váš iPhone navštívte niektorú z našich pobočiek.

Step 1

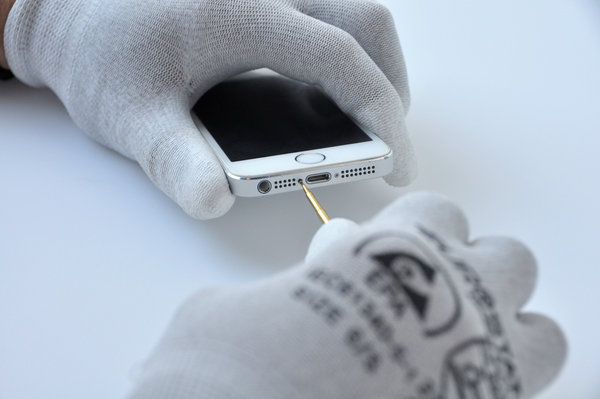

Demontovanie Pentalobe skrutiek

Demontovanie Pentalobe skrutiek

  • Pred rozoberaním sa uistite že je zariadenie vypnuté.

  • Vymontujte dve 3,6 mm Pentalobe skrutky nachádzajúce sa hneď vedľa Lightning nabíjacieho konektoru



Step 2

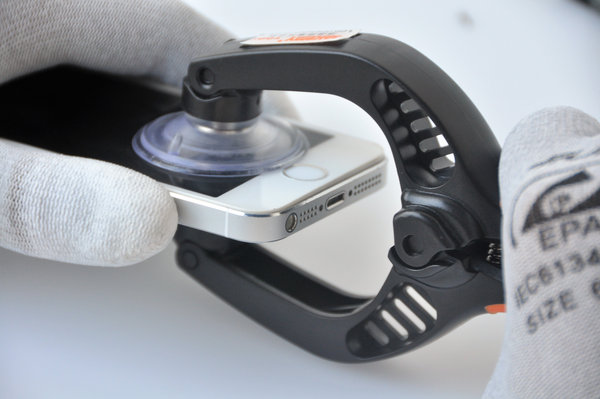

Otvorenie pomocou nástroja Jakemy

Otvorenie pomocou nástroja Jakemy
Otvorenie pomocou nástroja Jakemy #1
Otvorenie pomocou nástroja Jakemy #2

Ďalšie dva kroky ukazujú, aká je Jakemy pomôcka na otváranie LCD displejov užitočná a šikovná vec:

  • Stlačte rukoväť na Jakemy nástroji, otvoríte tým prísavkové čeľuste.

  • Umiestnite iPhone medzi prísavkové čeľuste a do stredového držiaka.

  • Horná prísavka by mala zostať tesne nad tlačidlom domov.

  • Prísavkové čeľuste pevne pritlačte k displeju a zadnej časti iPhonu.

  • Phone pevne uchopte a stlačte k sebe rukoväte Jakemy nástroja.

  • LCD komplet sa následne oddelí od zadného krytu iPhonu.

  • Oddeľte prísavky od otvoreného iPhonu.





Step 3

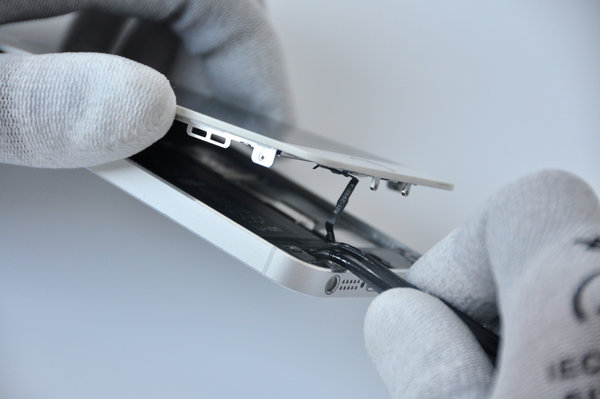

Odpojenie home button flex kábla

Odpojenie home button flex kábla
Odpojenie home button flex kábla #1
Odpojenie home button flex kábla #2
Odpojenie home button flex kábla #3

  • Otvorte iPhone len natoľko, aby ste mohli vybrať kovový držiak home button flex kábla.
  • Neotvárajte iPhone viac, lebo riskujete poškodenie home button flex kábla, alebo konektora do ktorého je zapojený. Flex kábel nesmie byť napnutý.

 Iba pôvodný home button zapezpečuje, že vám bude fungovať Touch ID. Ak je poškodený flex kábel, home button vám bude fungovať, ale už bez funkcie Touch ID.

  • Použite špicatú stranu spudgera aby ste uvoľnili kovovú krytku a pinzetou ju odstráňte.
  • Opäť použite špicatú stranu spudgera, aby ste vypáčili home button flex kábel konektor z jeho uchytenia. Pri páčení konektora z jeho uchytenia postupujte opatrne, aby ste nepoškodili celé uchytenie.



Step 4

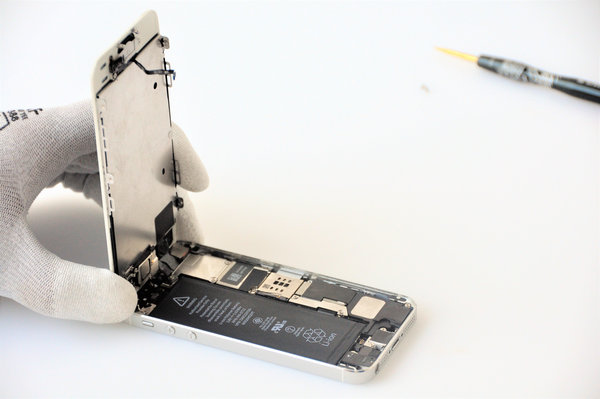

Otvorenie zariadenia

Otvorenie zariadenia
Otvorenie zariadenia #1
Otvorenie zariadenia #2

Potom čo ste odpojili flex kábel, otvorte iPhone max. do 90°.


Step 5

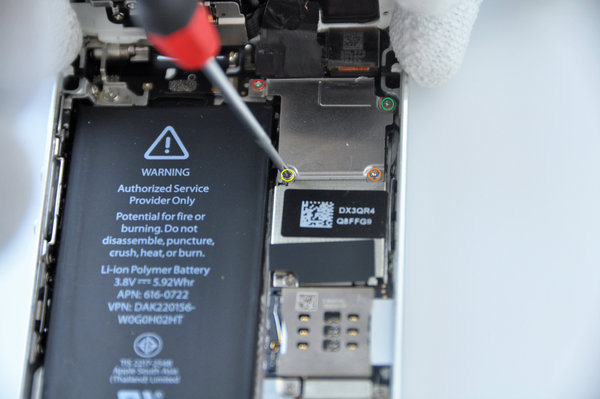

Demontáž skrutiek kovového držiaka

Demontáž skrutiek kovového držiaka
Demontáž skrutiek kovového držiaka #1
Demontáž skrutiek kovového držiaka #2
Demontáž skrutiek kovového držiaka #3

  • Červená: Jedna 1,7mm Phillips # 000 skrutka

  • Oranžová: Jedna 1,2mm Phillips # 000 skrutka

  • Žltá: Jedna 1,3mm Phillips # 000 skrutka

  • Zelená: Ešte jedna 1,7mm Phillips # 000 skrutka - táto skrutka má tendenciu nepriťahovať sa so zmagnetizovaným skrutkovačom, dávajte pozor, aby sa nestratila.

  • Dbajte aj na to, aby ste skrutky nepomiešali, pokiaľ vám skrutka neskôr nepôjde jednoducho zamontovať, pravdepodobne partí inam.



Step 6

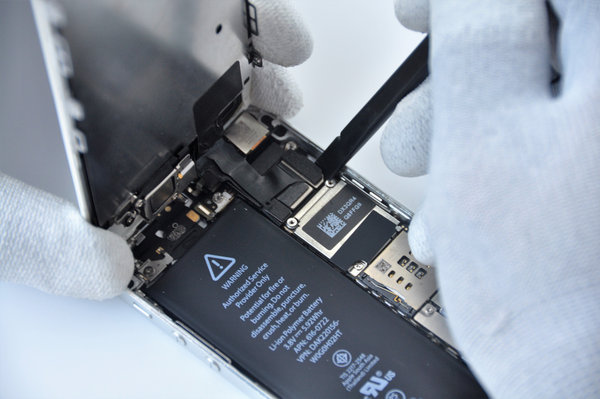

Odpojenie prednej kamery a proximity senzora

Odpojenie prednej kamery a proximity senzora
Odpojenie prednej kamery a proximity senzora #1
Odpojenie prednej kamery a proximity senzora #2
Odpojenie prednej kamery a proximity senzora #3
Odpojenie prednej kamery a proximity senzora #4
Odpojenie prednej kamery a proximity senzora #5

  • Použite plochú stranu Spudgera k odpojeniu prednej kamery a proximity senzora.

  • Pokým ešte podopierate predný panel, odpojte konektor LCD kábla.

  • Nakoniec odpojte konektor digitizer kábla.

  • Odoberte predný LCD panel od zadného krytu.



Step 7

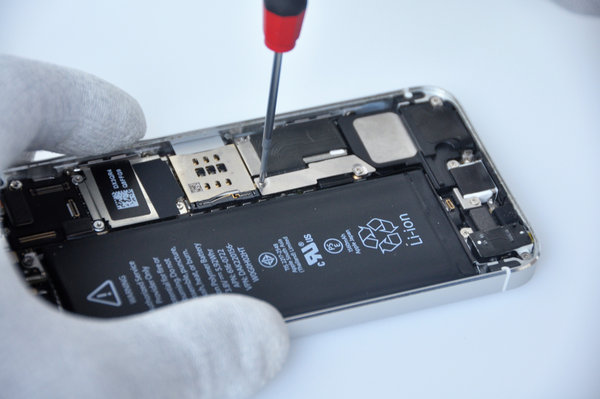

Vybratie držiaka batérie

Vybratie držiaka batérie
Vybratie držiaka batérie #1
Vybratie držiaka batérie #2
Vybratie držiaka batérie #3

  • Odstráňte dve 1,6mm Phillips # 000 skrutky upevňujúce kovový držiak konektora batérie na matičnej doske.

  • Vyberte kovový držiak konektora batérie z iPhonu.



Step 8

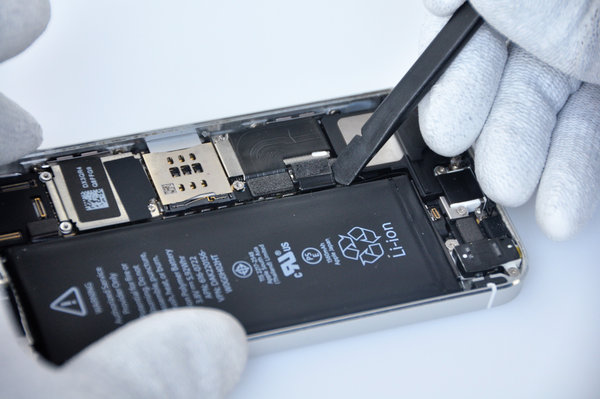

Odstránenie konektora batérie

Odstránenie konektora batérie
Odstránenie konektora batérie #1
Odstránenie konektora batérie #2
Odstránenie konektora batérie #3

  • Použite plochú stranu spudgera a jemne vypáčte konektor batérie zo zásuvky na na matičnej doske.

  • Buďte veľmi opatrní, aby ste vypáčili iba konektor batérie a nie celú zásuvku na matičnej doske.



Step 9

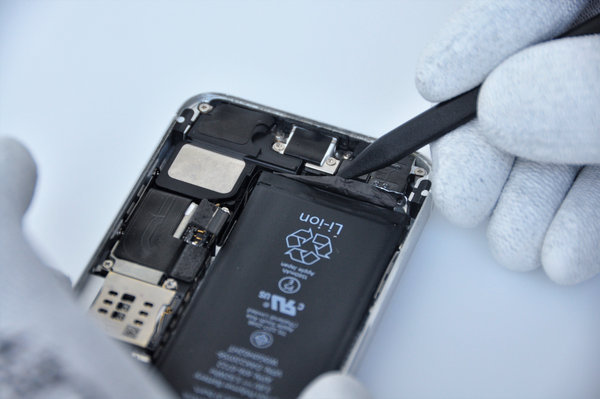

Odstránenie lepivých prúžkov spod batérie

Odstránenie lepivých prúžkov spod batérie
Odstránenie lepivých prúžkov spod batérie #1
Odstránenie lepivých prúžkov spod batérie #2
Odstránenie lepivých prúžkov spod batérie #3
Odstránenie lepivých prúžkov spod batérie #4
Odstránenie lepivých prúžkov spod batérie #5
Odstránenie lepivých prúžkov spod batérie #6
Odstránenie lepivých prúžkov spod batérie #7
Odstránenie lepivých prúžkov spod batérie #8
Odstránenie lepivých prúžkov spod batérie #9

  • Prejdite špičkou Spudgera pomedzi batériu a konektor pre slúchadla a nadvihnite koniec lepiacej pásky spod batérie.

  • Potiahnite lepiacu pásku smerom od iPhonu a prestrihnite ju medzi dvoma pruhmi lepidla.

  • Ako prvú vytiahnite vnútornú čast lepiacej pásky smerom od batérie iPhonu.

  • Potom vytiahnite vonkajšiu časť.



Step 10

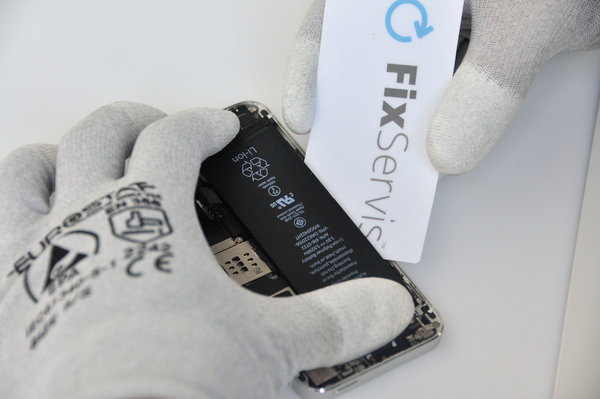

Odstránenie batérie

Odstránenie batérie
Odstránenie batérie #1
Odstránenie batérie #2
Odstránenie batérie #3

  • Pomocou karty vypáčte batériu smerom od iPhonu, davajte pozor aby ste batériu moc neprehli a nedošlo k jej poškodeniu a následnemu uvoľneniu chemikálií z batérie.

  • Vyberte batériu zo zadného krytu iPhonu.

  • Pred vložením novej batérie ju nezabudnite podlepiť novou lepiacou páskou.

Pre opätovné zloženie iPhonu postupujte krokmi v opačnom poradí.
