Výmena LCD displeja iPhone 12 Pro

Added on 22.09.2021

Technická náročnosť

Stredne náročné

Trvanie postupu

90 minút

Počet krokov v návode

16

Ak je obrazovka vášho iPhone 12 Pro prasknutá, nereaguje na dotyk alebo nezobrazuje obraz, keď je telefón zapnutý, tak pomocou tejto príručky si viete vymeniť displej svojpomocne.

Kombinovaná zostava reproduktora + senzora slúchadla pripevnená k zadnej časti displeja je od výroby spárovaná s vaším individuálnym telefónom iPhone , takže ho pri akejkoľvek výmene displeja musíte preniesť zo starého displeja do nového. Obsahuje zaplavovací iluminátor, ktorý je súčasťou biometrického bezpečnostného prvku Face ID. Ak je Face ID poškodené alebo vymenené, prestane fungovať, takže buďte opatrní, aby ste počas tohto postupu nepoškodili niektorý z týchto komponentov. V prípade poškodenia môže funkciu Apple ID obnoviť iba Apple alebo autorizovaný technik spoločnosti Apple.

Poznámka : Funkcia True Tone je po výmene obrazovky deaktivovaná, a to aj pri použití pôvodnej obrazovky Apple. Váš iPhone môže navyše dočasne zobrazovať varovanie o „pravosti“ displeja.

Step 1

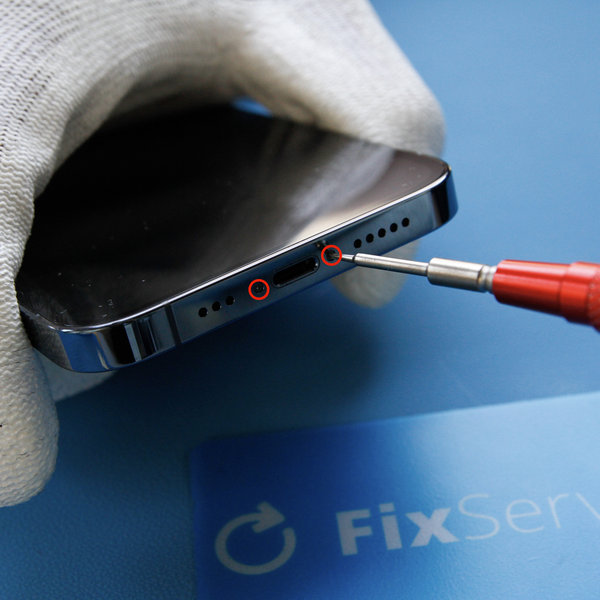

Odmontovanie pentalobe skrutiek

Odmontovanie pentalobe skrutiek

Pred začatím je potrebné vybiť iPhone pod 25% pretože nabitá Li-ion batéria sa môže vznietiť alebo explodovať pri náhodnom prerezaní.

  • Vypnite iPhone
  • Na dolnom okraji iPhone-u odskrutkujte dve 6,75 mm dlhé pentalobové skrutky pomocou skrutkovača Pentalobe (Ph0001.2)

Otvorením iPhone-u sa poruší jeho vodotesné tesnenie, preto pred začatím tohto kroku majte pripravené náhradné tesnenie. Bez nového tesnenia nebude Váš iPhone vodotesný.

Step 2

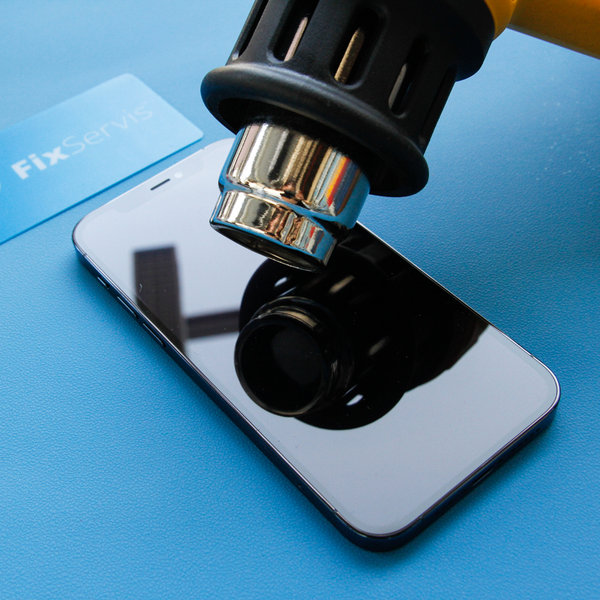

Otváranie 1

Otváranie 1

Zahriatie spodnej hrany iPhone-u pomáha zmäkčiť lepidlo chrániace displej a uľahčuje jeho otvorenie.

  • Pomocou fénu alebo teplovzdušnej pištole zahrejte spodný okraj iPhone-u cca 3 minúty, aby teplota dosiahla cca 80°C.
  • Nedávajte iPhone do mikrovlnky !!!

Step 3

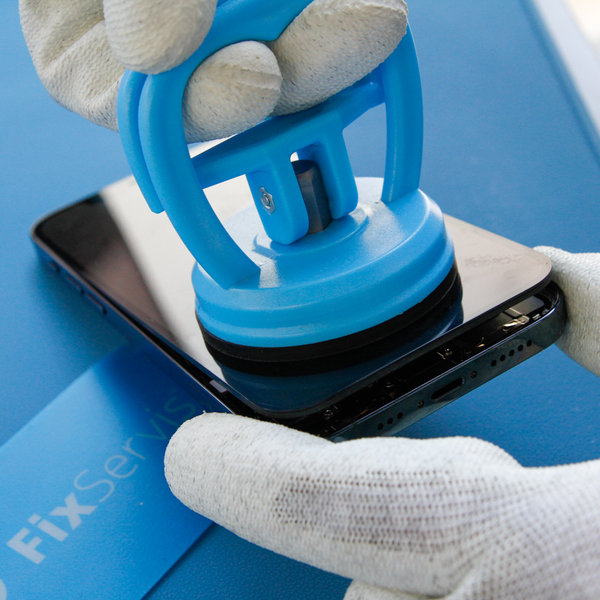

Otváranie 2

Otváranie 2

  • Umiestnite prísavky do blízkosti spodného okraja iPhone-u, jednu spredu a druhú zozadu a opatrne zatlačte na miesto.
  • Držte bezpečne svoj iPhone a jemnou silou oddeľte prísavkami obrazovku od zadnej časti telefónu.
  • Po oddelení displeja cca 3mm od zadnej strany vložte do medzery kartičku Fixservis.

Lepidlo, ktoré drží displej na mieste je veľmi silné, vytvorenie tejto počiatočnej medzery si preto vyžaduje použitie značnej sily. Pri ťažkostiach opäť zahrievajte spodný okraj a opatrne posúvajte obrazovku opakovane hore a dole, aby ste oslabili lepidlo, až kým nevytvoríte medzeru na vloženie kartičky Fixservis.

Step 4

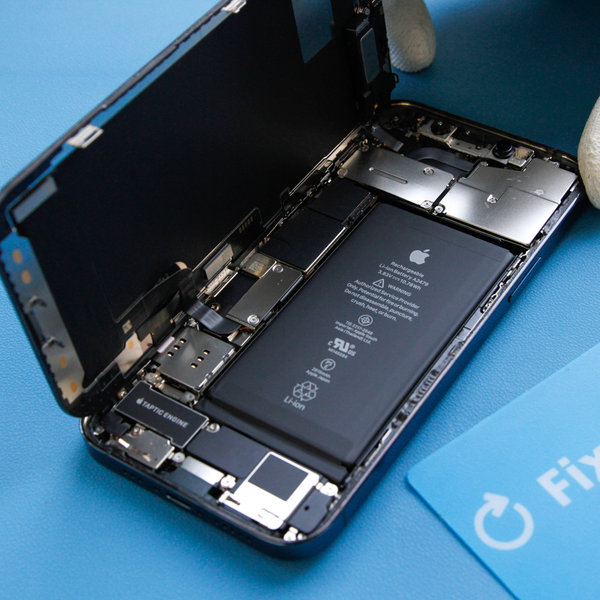

Otváranie 3

Otváranie 3

  • Po úspešnom uvolnení lepidla z okrajov odmontujte prísavky.
  • Otvorte iPhone otočením displeja z ľavej strany ako knihu.
  • Doporučujeme si podoprieť displej, aby ste neodtrhli plochý káblik, ktorý drží displej zo základnou doskou.

Zatiaľ sa nepokúšajte displej úplne oddeliť, pretože niekoľko krehkých plochých káblov ho stále pripája k základovej doske iPhone-u.

Step 5

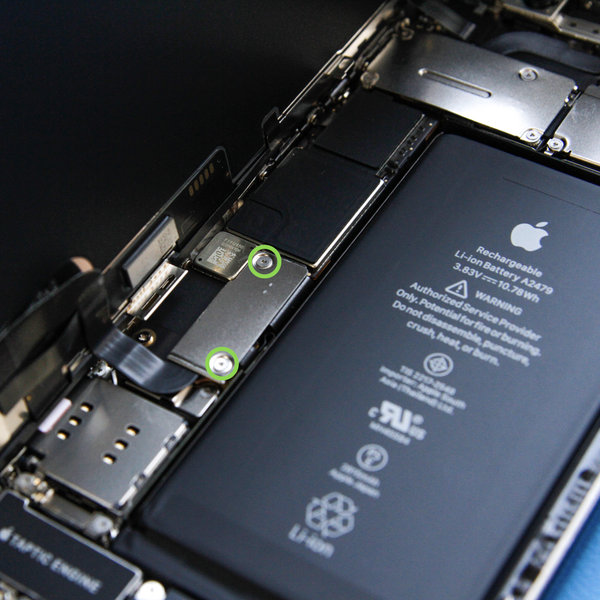

Odmontovanie krytu konektora batérie a displeja

Odmontovanie krytu konektora batérie a displeja
Odmontovanie krytu konektora batérie a displeja #1
Odmontovanie krytu konektora batérie a displeja #2
Odmontovanie krytu konektora batérie a displeja #3

  • Odmontujte dve 1,1 mm dlhé skrutky pomocou Pentalobe skrutkovača (Y) upevňujúce kryt konektora a zároveň ho demontujte pomocou pinzety.

Počas celej opravy sledujte každú skrutku a uistite sa, že sa vracia presne tam, odkiaľ pochádza, aby nedošlo k poškodeniu vášho iPhone-u.

Step 6

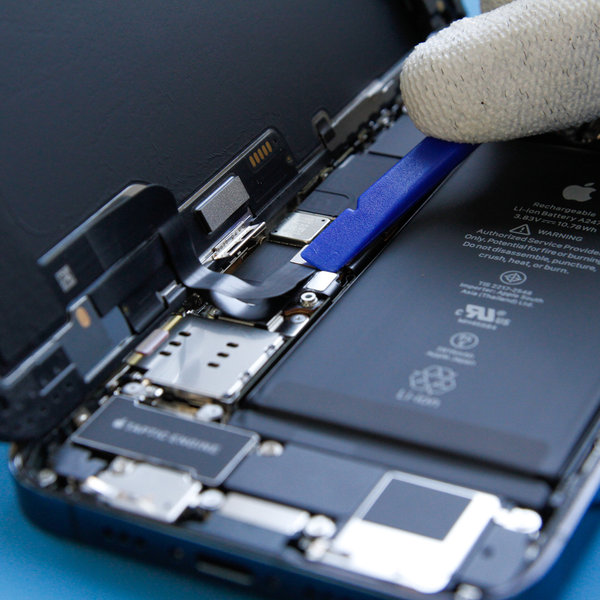

Odpojenie batérie

Odpojenie batérie
Odpojenie batérie #1
Odpojenie batérie #2

  • Špičkou nástroja Spudger odpojte zo základnej dosky konektor batérie na základnej doske.
  • Konektor mierne ohnite od základnej dosky, aby ste zabránili náhodnému kontaktu so zásuvkou a napájaniu telefónu počas opravy.

Step 7

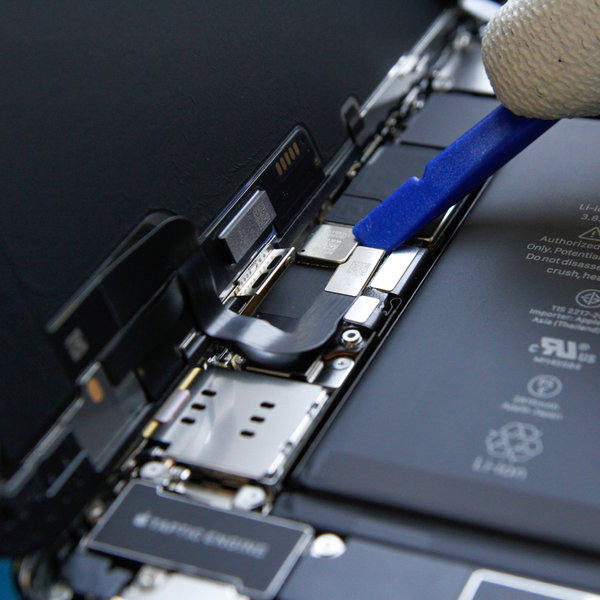

Odpojenie displeja OLED + digilizátora

Odpojenie displeja OLED + digilizátora
Odpojenie displeja OLED + digilizátora #1
Odpojenie displeja OLED + digilizátora #2

  • Odpojte konektor kábla OLED panela a digilizátora pomocou nástroja Spudger.

Step 8

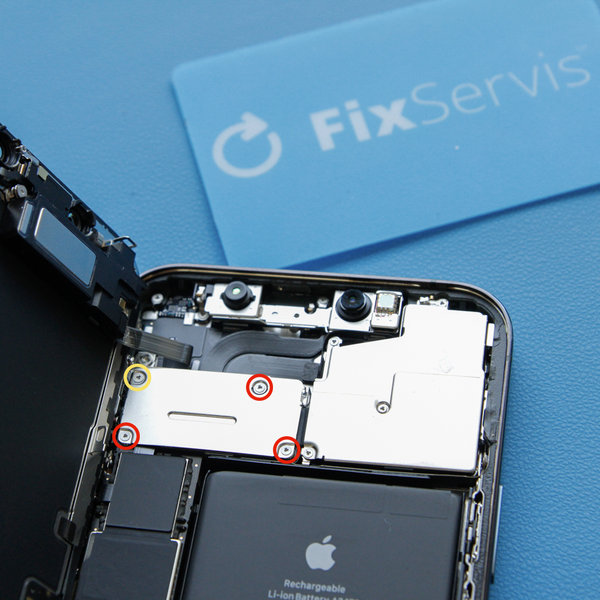

Odmontovanie krytu konektora predného senzora

Odmontovanie krytu konektora predného senzora
Odmontovanie krytu konektora predného senzora #1
Odmontovanie krytu konektora predného senzora #2
Odmontovanie krytu konektora predného senzora #3

  • Pomocou skrutkovača Pentalobe odstráňte štyri skrutky, ktoré zaisťujú kryt konektora predného senzora:

Tri skrutky dlhé 1,1 mm

Jedna skrutka dlhá 1,4 mm

  • Následne kryt demontujte.

Počas celej opravy sledujte každú skrutku a uistite sa, že sa vracia presne tam, odkiaľ pochádza, aby nedošlo k poškodeniu vášho iPhonu.

Step 9

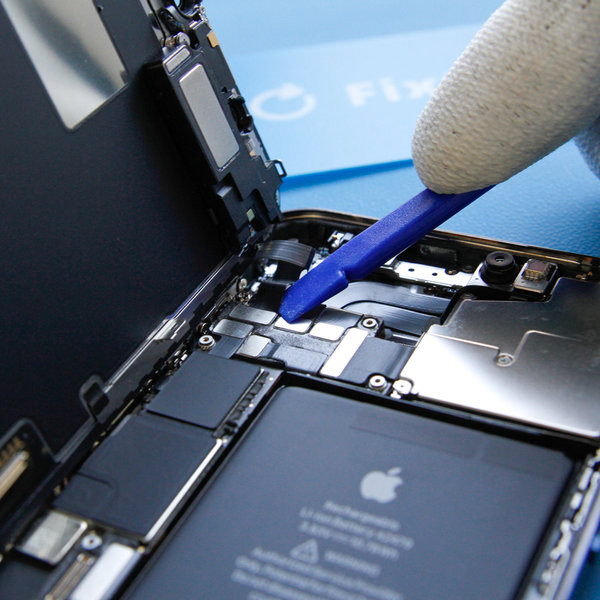

Odpojenie konektora predného snímača

Odpojenie konektora predného snímača
  • Odpojte konektor kábla zostavy predného snímača pomocou nástroja Spudger alebo nechtu

Step 10

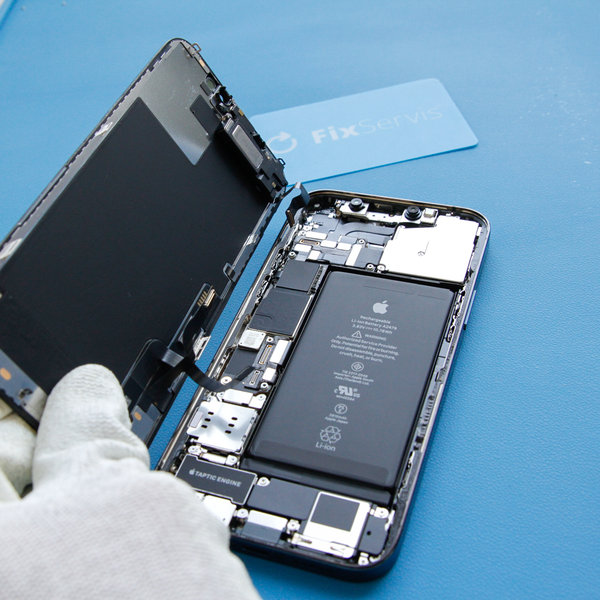

Demontujte zostavu displeja

Demontujte zostavu displeja

  • Odstráňte zostavu displeja.

Step 11

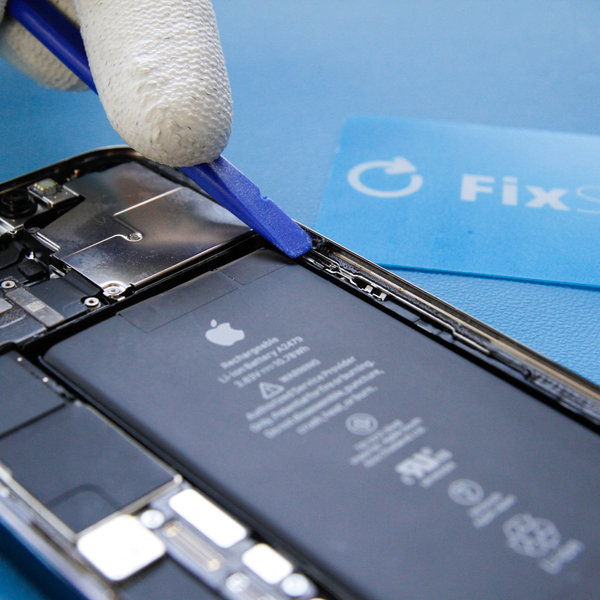

Odlepenie starého lepidla okolo okrajov iPhone-u

Odlepenie starého lepidla okolo okrajov iPhone-u

  • Odstráňte staré lepidlo po okrajoch iPhone-u.

Step 12

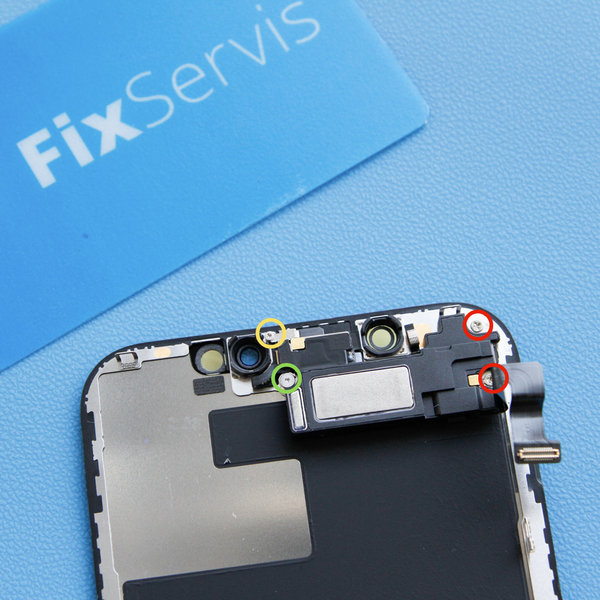

Odmontovanie zostavy reproduktora/snímača

Odmontovanie zostavy reproduktora/snímača
Odmontovanie zostavy reproduktora/snímača #1
Odmontovanie zostavy reproduktora/snímača #2

  • Odmontujte štyri skrutky pomocou Pentalobe skrutkovača , ktoré pripevňujú zostavu reproduktora snímača k zadnej časti displeja:
    Dve 1,4 mm skrutky Phillips
    Jedna 1,7 mm skrutka Y000
    Jedna 1,2 mm skrutka Y000

Step 13

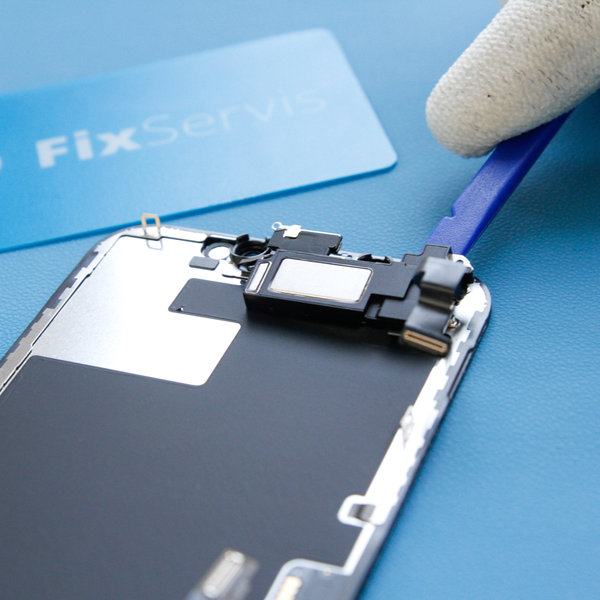

Prevrátenie zostavy reproduktorov

Prevrátenie zostavy reproduktorov
Prevrátenie zostavy reproduktorov #1
Prevrátenie zostavy reproduktorov #2

  • Reproduktor slúchadla je mierne prilepený na svojom mieste.
  • Pomocou nástroja Spudger jemne vypáčte horný okraj reproduktora.
  • Prevráťte zostavu reproduktorov - nadol a von z horného okraja displeja.

Reproduktor zostáva pripevnený veľmi tenkým plochým káblom. Dávajte pozor, aby ste kábel nenamáhali a nepoškodili.

Step 14

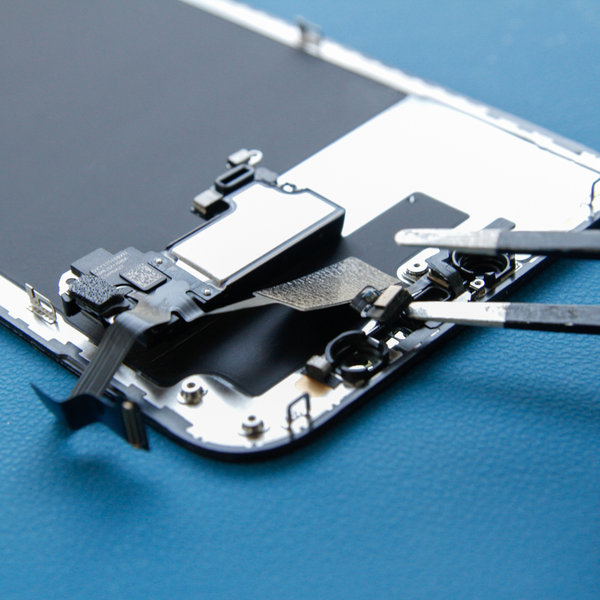

Oddelenie snímača okolitého svetla

Oddelenie snímača okolitého svetla
Oddelenie snímača okolitého svetla #1
Oddelenie snímača okolitého svetla #2

  • Použite sušič vlasov alebo teplovzdušnú pištoľ na hornú prednú časť displeja na 1-2 minúty, aby zmäklo lepidlo upevňujúce snímače.
  • Pomocou Spudgera alebo pinzety zdvihnite a oddeľte snímač okolitého svetla od jeho zárezu na prednom paneli.
  • následne ho odstráňte pomocou pinzety.

Dávajte pozor, aby ste pri páčení nepoškodili páskové káble svetelného senzora.

Step 15

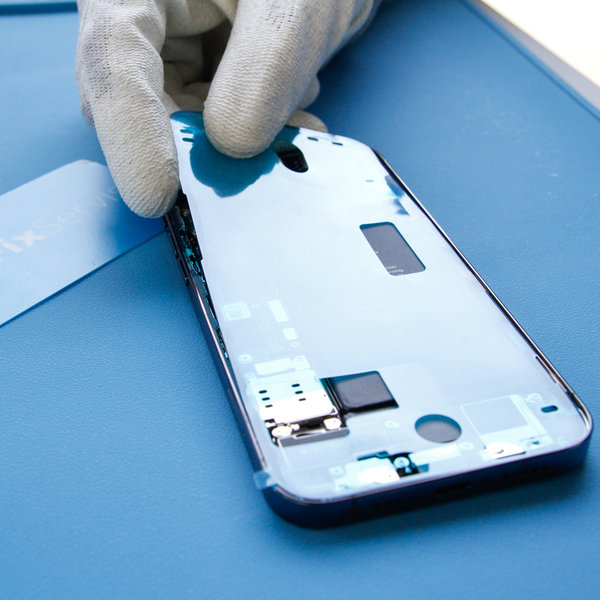

Nalepenie nového lepidla okolo okrajov iPhone-u

Nalepenie nového lepidla okolo okrajov iPhone-u
Nalepenie nového lepidla okolo okrajov iPhone-u #1
Nalepenie nového lepidla okolo okrajov iPhone-u #2
Nalepenie nového lepidla okolo okrajov iPhone-u #3

  • Nalepte novú lepku po okrajoch iPhone-u.

Nové lepidlo zabezpečí odolnosť iPhone-u voči vode a prachu.

Step 16

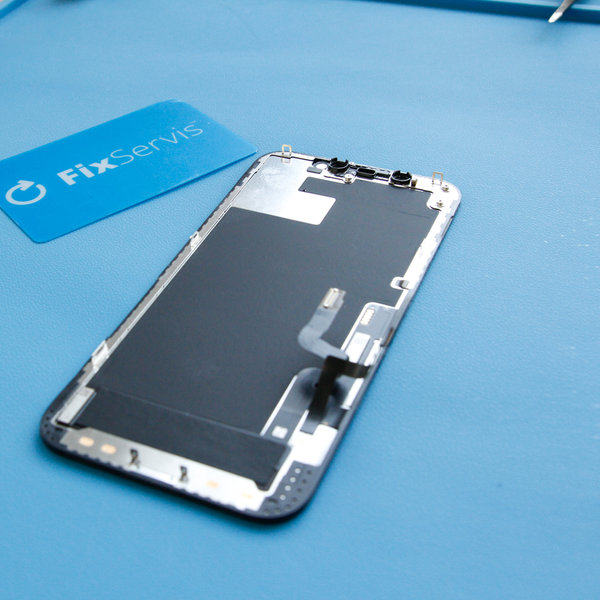

Namontujte nový LCD displej

Namontujte nový LCD displej

  • na nový LCD displej namontujte zostavu reproduktora + predného snímača.

Pri reinštalácii postupujte podľa tohto návodu v opačnom poradí.
