Technická náročnosť
Stredne náročnéTrvanie postupu
60 minútPočet krokov v návode
18Potrebné náhradné diely:
Apple batérie dokážu udržať 80% kapacity počas 500 nabíjacích cyklov, ktoré u väčšiny užívateľov trvajú približne 18-24 mesiacov. Opotrebenie batérie pre Vás znamená oveľa častejšie nabíjanie, no tiež môže spôsobiť spomalenie Vášho iPhone-u, preto využite tento návod a obnovte plný výkon Vášho zariadenia.
Tento návod tiež zahŕňa inštrukcie k úplnému odpojeniu displeja, odstráneniu spodného reproduktora a taptic engine-u, kvôli lepšiemu prístupu k tesniacim pásom batérie.
Po dokončení opravy si kalibrujte svoju novú batériu, aby ste docielili optimálny výkon. Nabite batériu na 100% a nechajte nabíjať ešte aspoň 2 hodiny. Potom iPhone používajte až do úplného vybitia a následne nabite bez prerušenia na 100%.

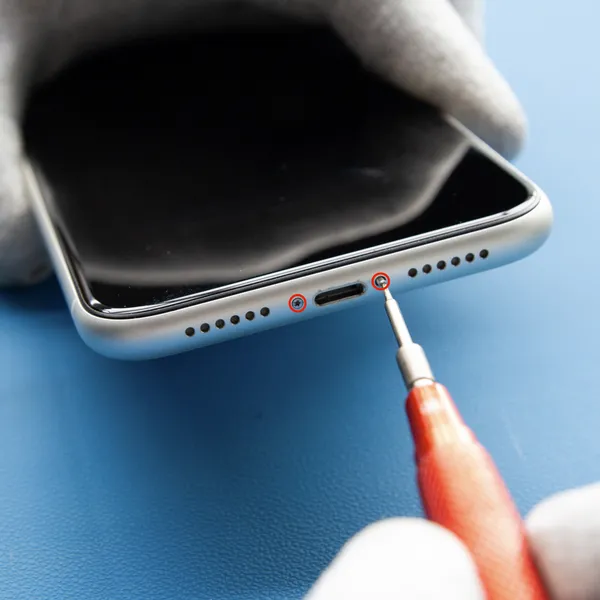

Krok 1Odmontovanie pentalobe skrutiek
Pred začatím je potrebné vybiť iPhone pod 25% pretože nabitá Li-ion batéria sa môže vznietiť alebo explodovať pri náhodnom prerezaní.
- Vypnite iPhone
- Na dolnom okraji iPhone-u odskrutkujte dve 6,7 mm dlhé pentalobové skrutky pomocou skrutkovača Pentalobe (Ph0001.2)
Otvorením iPhone-u sa poruší jeho vodotesné tesnenie, preto pred začatím tohto kroku majte pripravené náhradné tesnenie. Bez nového tesnenia nebude Váš iPhone vodotesný.

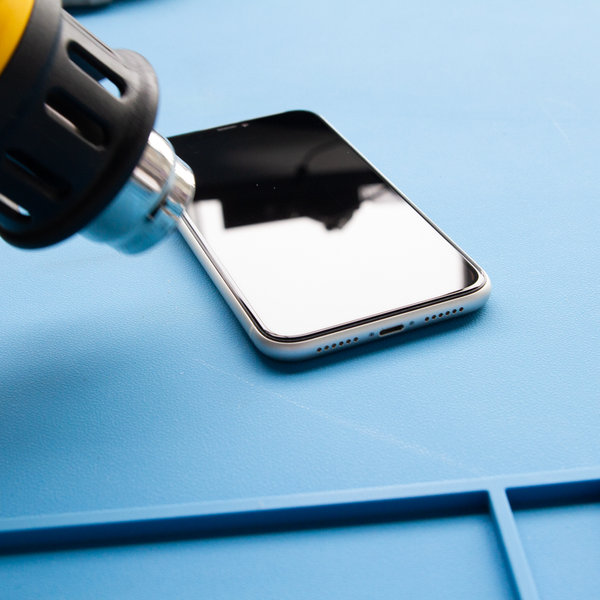

Krok 2Otváranie 1
Zahriatie spodnej hrany iPhone-u pomáha zmäkčiť lepidlo chrániace displej a uľahčuje jeho otvorenie.
- Pomocou fénu alebo teplovzdušnej pištole zahrejte spodný okraj iPhone-u cca 3 minúty, aby teplota dosiahla cca 80°C.
- Nedávajte iPhone do mikrovlnky !!!

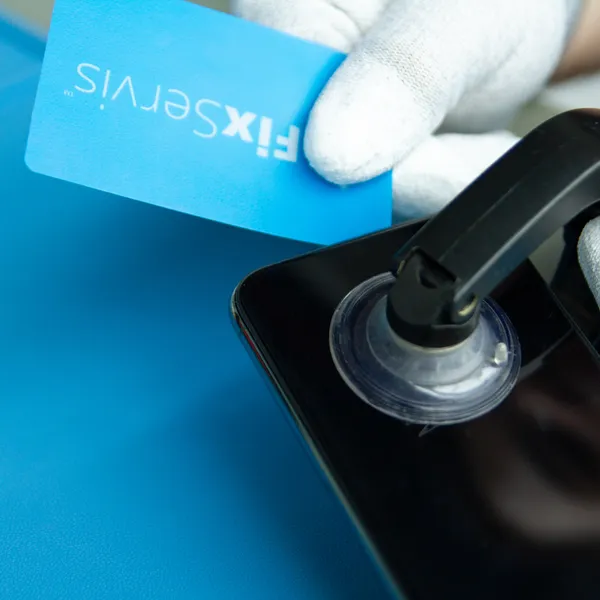

Krok 3Otváranie 2
- Umiestnite prísavky do blízkosti spodného okraja iPhone-u, jednu spredu a druhú zozadu a opatrne zatlačte na miesto.
- Držte bezpečne svoj iPhone a jemnou silou oddeľte prísavkami obrazovku od zadnej časti telefónu.
- Po oddelení displeja cca 3mm od zadnej strany vložte do medzery kartičku Fixservis.
Lepidlo, ktoré drží displej na mieste je veľmi silné, vytvorenie tejto počiatočnej medzery si preto vyžaduje použitie značnej sily. Pri ťažkostiach opäť zahrievajte spodný okraj a opatrne posúvajte obrazovku opakovane hore a dole, aby ste oslabili lepidlo, až kým nevytvoríte medzeru na vloženie kartičky Fixservis.

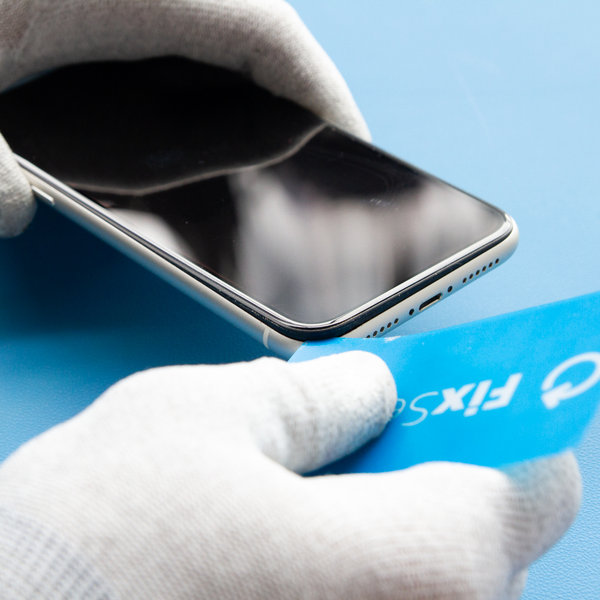

Krok 4Otváranie 3
- Posúvajte kartičku Fixservis okolo ľavého dolného rohu a po ľavom okraji smerom nahor, čím uvoľňujete lepidlo držiace displej.
- To isté opakujte okolo pravého dolného rohu a po pravom okraji smerom nahor.
Nezasúvajte kartičku príliš hlboko, aby ste nepoškodili vnútorné komponenty iPhone-u.

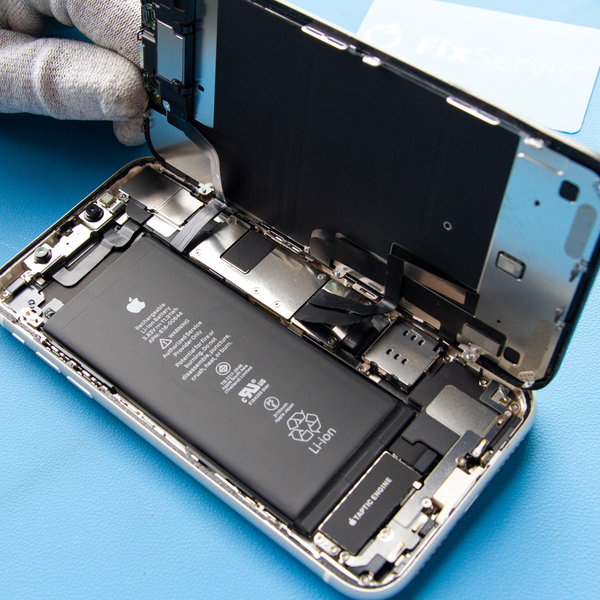

Krok 5Otváranie 4
- Po úspešnom uvolnení lepidla z okrajov odmontujte prísavky.
- Otvorte iPhone otočením displeja z ľavej strany ako knihu.
- Doporučujeme si podoprieť displej, aby ste neodtrhli plochý káblik, ktorý drží displej zo základnou doskou.
Zatiaľ sa nepokúšajte displej úplne oddeliť, pretože niekoľko krehkých plochých káblov ho stále pripája k základovej doske iPhone-u.
Krok 6Odmontovanie krytu logickej dosky
- Odmontujte päť 1,3 mm dlhých skrutiek pomocou Pentalobe skrutkovača (Y) upevňujúce kryt logickej dosky a zároveň ho demontujte.
Počas celej opravy sledujte každú skrutku a uistite sa, že sa vracia presne tam, odkiaľ pochádza, aby nedošlo k poškodeniu vášho iPhone-u.

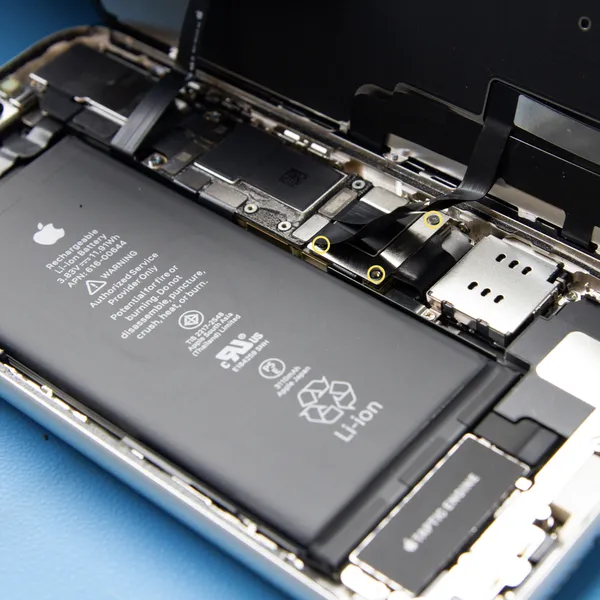

Krok 7Odmontovanie krytu konektora batérie
- Odmontujte tri 1,1 mm dlhé skrutky pomocou Pentalobe skrutkovača (Y) upevňujúce kryt konektora batérie a zároveň ho demontujte.
Počas celej opravy sledujte každú skrutku a uistite sa, že sa vracia presne tam, odkiaľ pochádza, aby nedošlo k poškodeniu vášho iPhone-u.

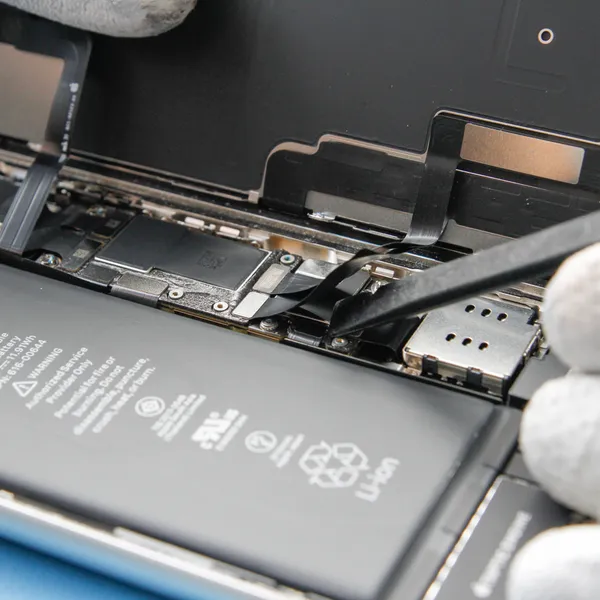

Krok 8Odpojenie batérie
- Špičkou nástroja Spudger odpojte zo základnej dosky konektor batérie na základnej doske.
- Konektor mierne ohnite od základnej dosky, aby ste zabránili náhodnému kontaktu so zásuvkou a napájaniu telefónu počas opravy.

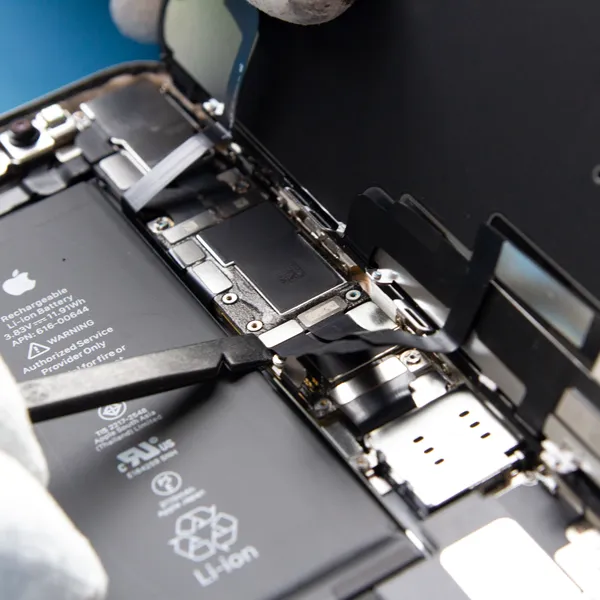

Krok 9Odpojenie displeja OLED + digilizátora
- Odpojte konektor kábla OLED panela a digilizátora pomocou nástroja Spudger.

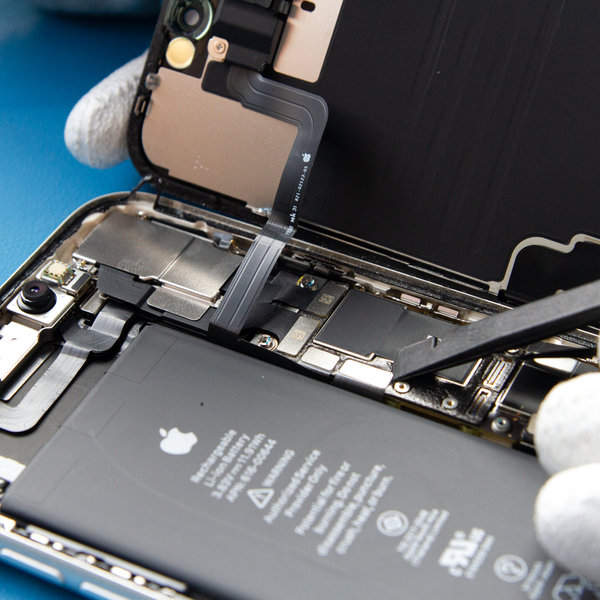

Krok 10Odpojenie predných snímačov
- Odpojte konektor flex kábla predných snímačov pomocou nástroja Spudger.
- Následne demontujte displej

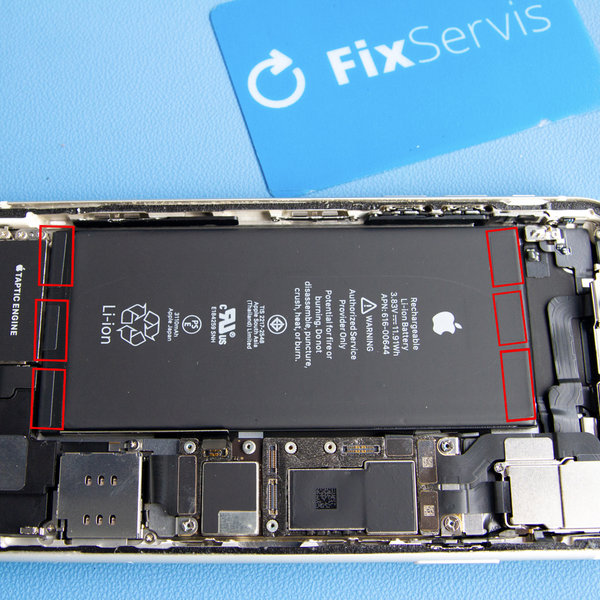

Krok 11Odlepenie lepiacich úchytiek
- Šesť kusov naťahovacieho lepidla drží batériu na svojom mieste - tri pri hornom okraji a tri pri spodnom okraji.
- Každý kúsok lepidla má na jednom konci čiernu lepku, ktorá je ľahko prilepená a preložená k hornej časti batérie.

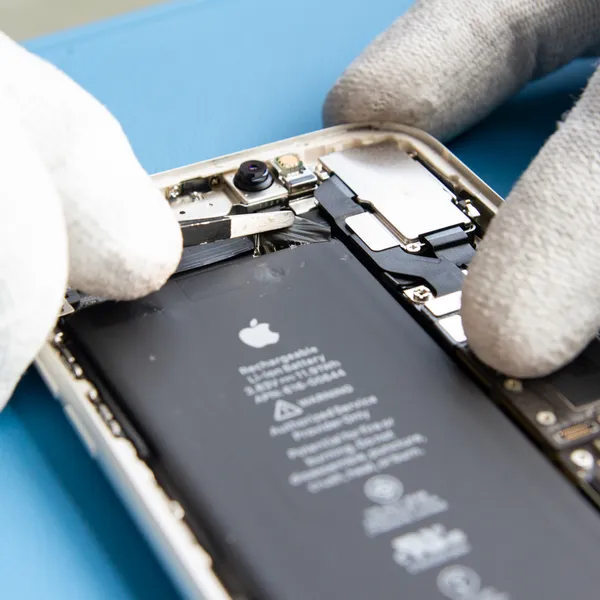

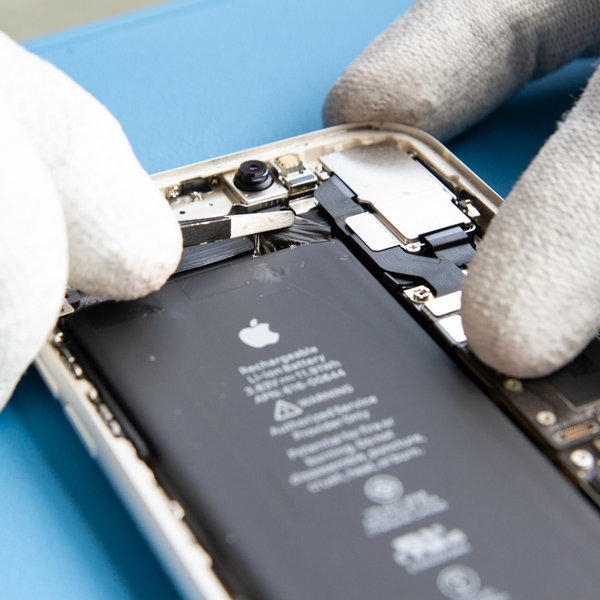

Krok 12Odlepenie lepiacich úchytiek 2
- Batéria je pripevnená k zadnému púzdru šiestimi kusmi lepiacich úchytiek - tri v blízkosti spodného okraja batérie a tri v hornej časti.
- Každá lepka má na konci jeden alebo dva čierne vyťahovacie chlopne, ktoré sú mierne prilepené k bočným okrajom batérie.
- Pomocou tupej pinzety uchopte úchytky súčasne a pomaly ťahaním ťahajte lepidlo smerom od batérie.
- Tento postup zopakujte zo všetkých strán.

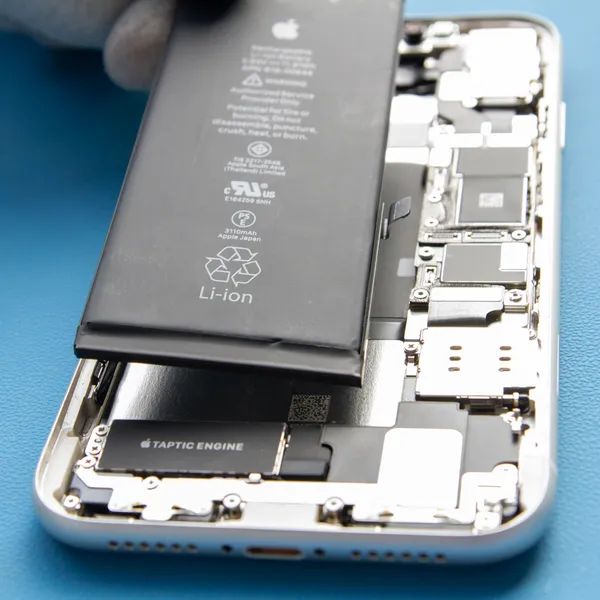

Krok 13Vybratie batérie
- Vyberte batériu.

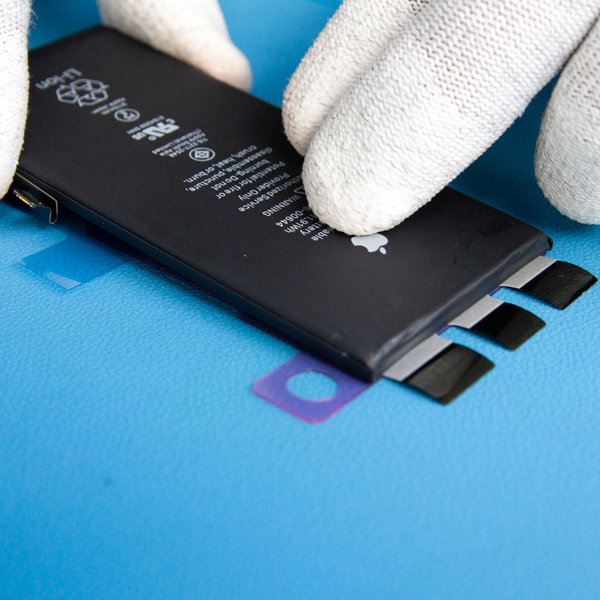

Krok 14Nalepenie novej lepiacej pásky na novú batériu
- Odlepte modrú plastovú fóliu z novej sady lepiacich pásikov a zlikvidujte ju.
- Opatrne umiestnite lepiace pásky na batériu a nalepte ich na miesto, ako je to znázornené.
- Prstami alebo handričkou pevne pritlačte prúžky na miesto na batérii.
- Stlačením do stredu prilepte čierny regulačný štítok aj na batériu.

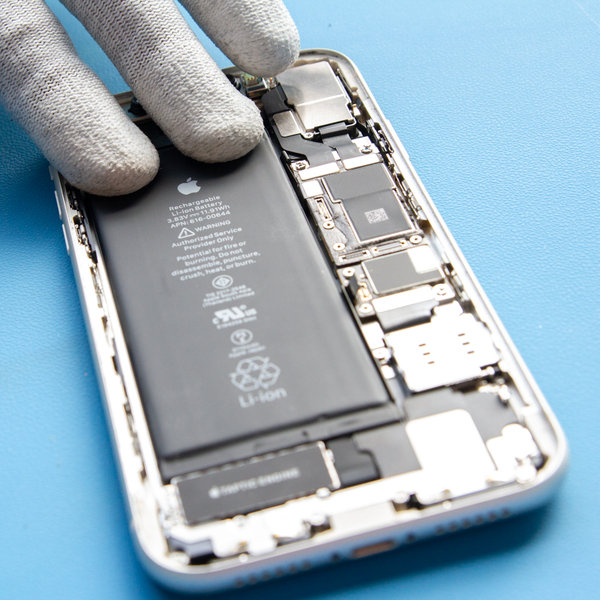

Krok 15Vloženie novej batérie do iPhone-u
- Batériu opatrne vložte do iPhone-u.
- Uistite sa, že konektor batérie je v jednej línii na základnej doske.

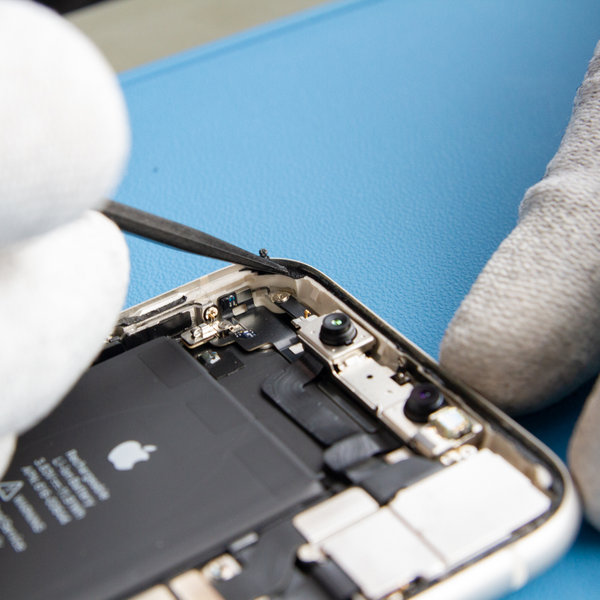

Krok 16Odlepenie starého lepidla okolo okrajov iPhone-u
- Odstráňte staré lepidlo po okrajoch iPhone-u.

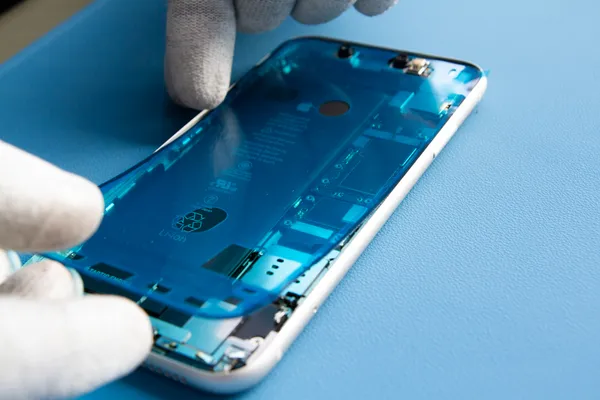

Krok 17Nalepenie nového lepidla okolo okrajov iPhone-u
- Nalepte novú lepku po okrajoch iPhone-u.
- Spätným procesom batériu zapojte.
Nové lepidlo zabezpečí odolnosť iPhone-u voči vode a prachu.

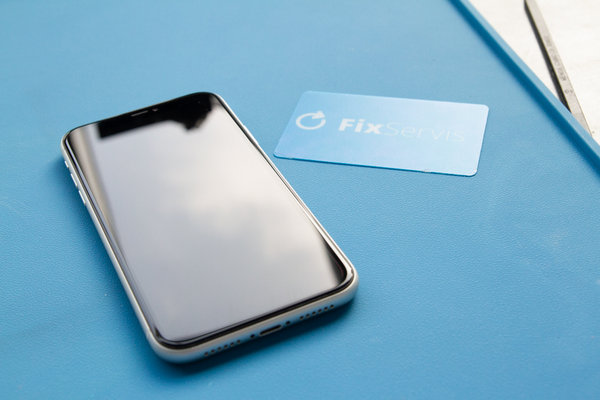

Krok 18Spätné namontovanie iPhone-u
- Pri reinštalácii postupujte podľa tohto návodu v opačnom poradí.
